Видеокарты семейства AMD Radeon в исполнении Sapphire частый гость нашего тестового стенда. Однако, последней новинкой, с которой мы знакомились была платиновая версия эталонной Sapphire Radeon RX 470 OC. Сегодня предлагаю заполнить небольшое упущение и познакомиться с актуальной вариацией Radeon RX 570 в модели NITRO+. Рассматривать карту будем в режиме полигона: знакомимся с внешним оформлением, изучаем систему охлаждения, печатную плату, режимы работы и возможности разгона.

Комплект поставки

SAPPHIRE NITRO+ Radeon RX 570 4GD5 прибыла к нам в картонной упаковке привычных размеров. В ее визуальном оформлении есть изображение футуристичного робота, отражены основные характеристики и технологии, применяемые при ее разработке.

В комплекте поставки, помимо самой карты, находим инструкцию по подключению, небольшую брошюру производителя и диск с драйверами. Иных бонусов нет, некогда обязательный для комплекта HDMI-кабель теперь отсутствует.

Внешний осмотр

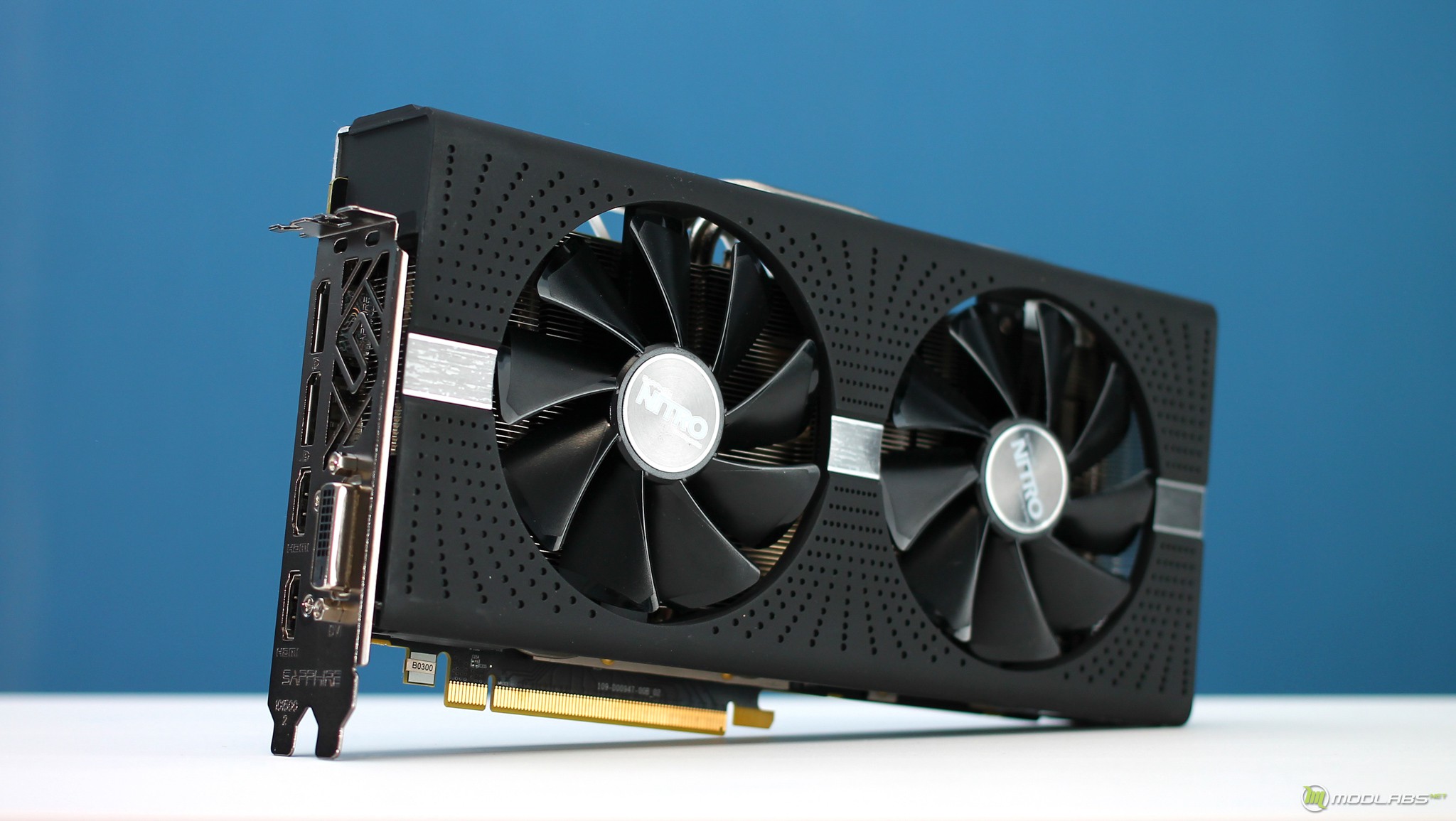

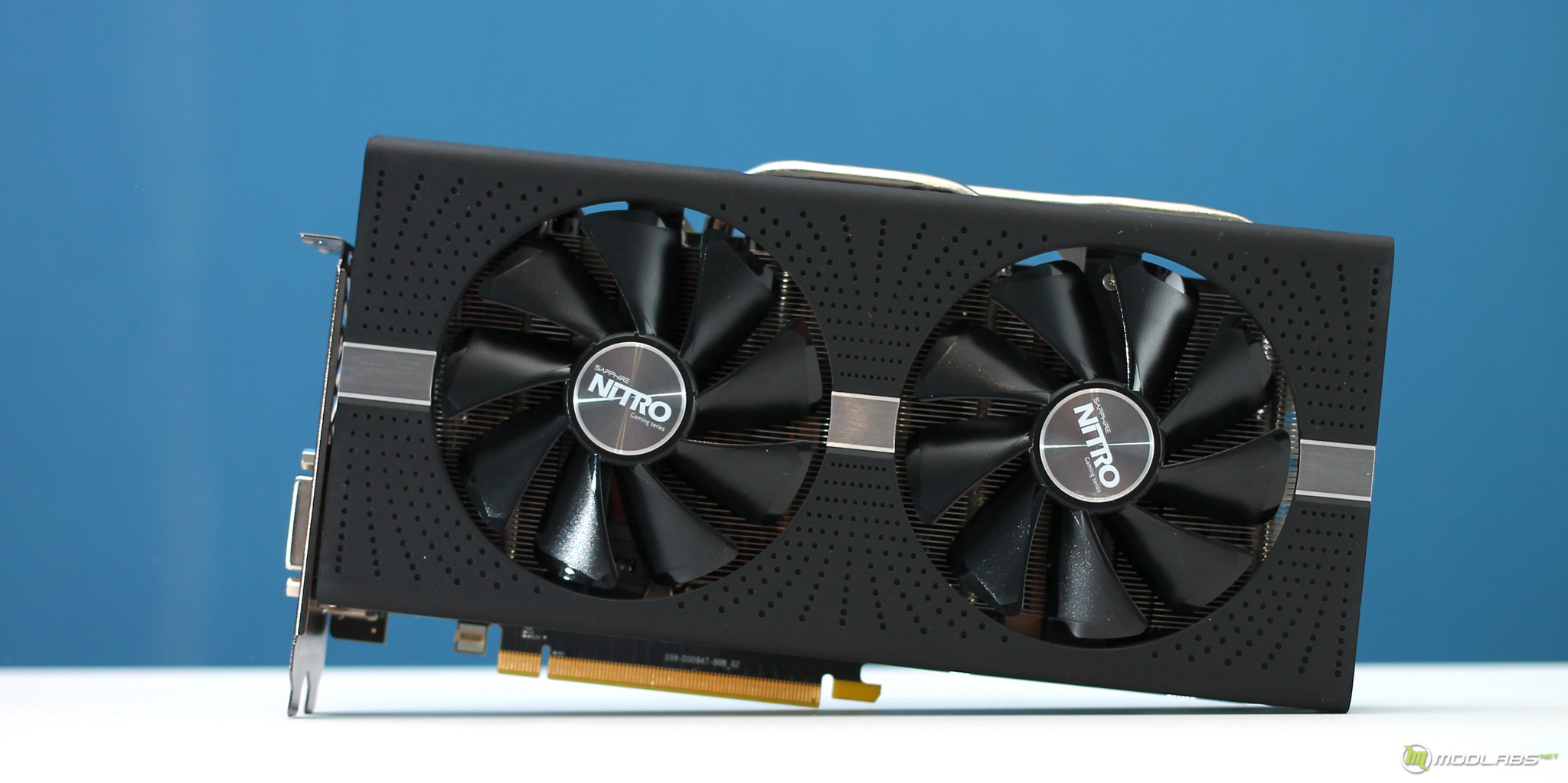

Скажем сразу, вариация Radeon RX 570 NITRO+ в исполнении SAPPHIRE базируется на собственном дизайне печатной платы. Визуально карту можно назвать сдержанной, здесь нет каких-либо пестрых цветов или специфичных форм в строении системы охлаждения. Внешние габариты составляют 260 x 135 миллиметров, при этом карта занимает два слота расширения.

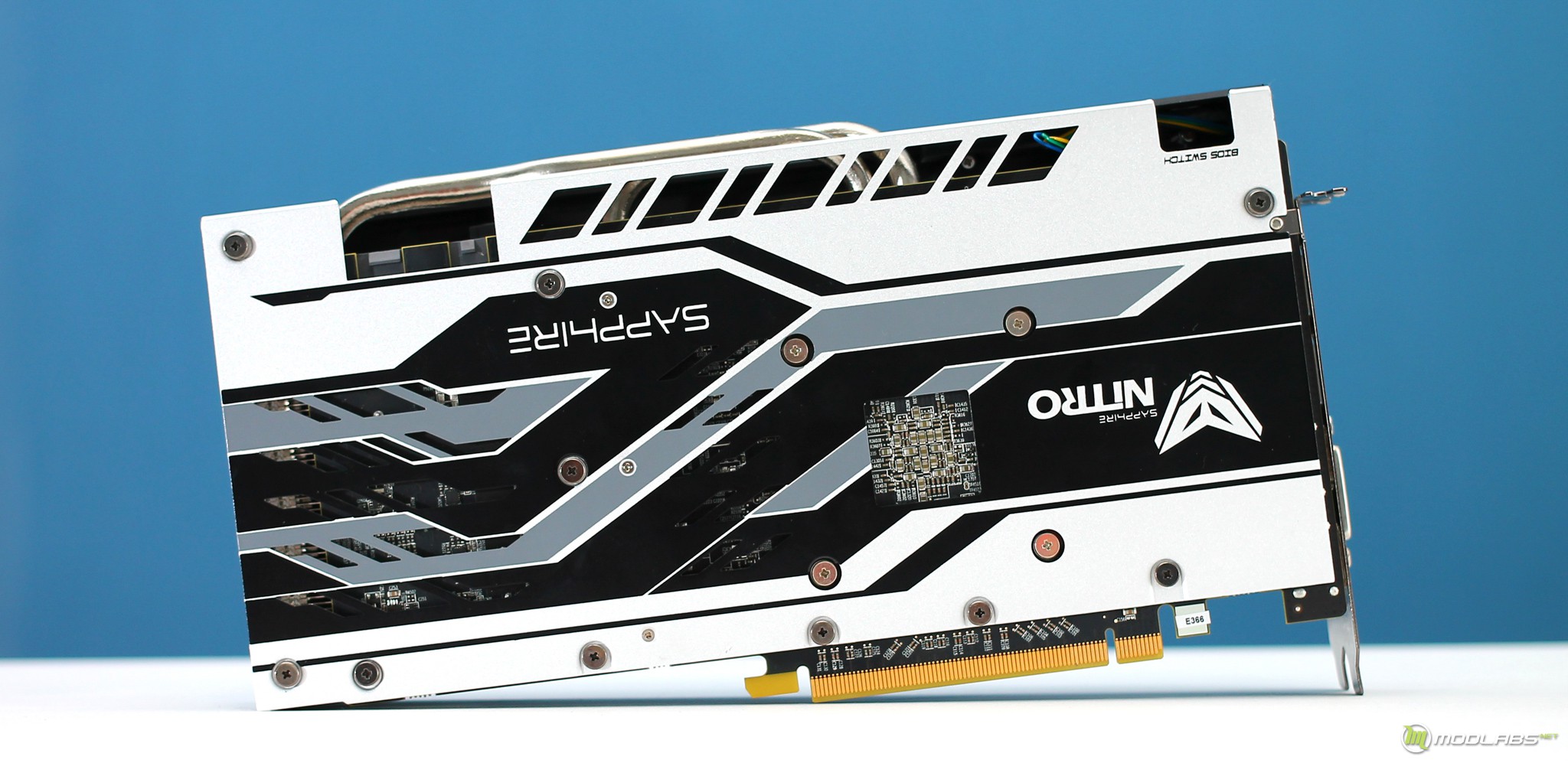

Обратная сторона видеокарты прикрыта массивным бекплейтом. На нем изображен футуристичный узор, похоже продолжающий стиль оформления упаковки. По внешним габаритам SAPPHIRE NITRO+ Radeon RX 570 можно отнести к весьма обычной видеокарте. Ее возможно установить в большинство ATX корпусов, а благодаря двухслотовой системе охлаждения лишние разъемы не будут заняты.

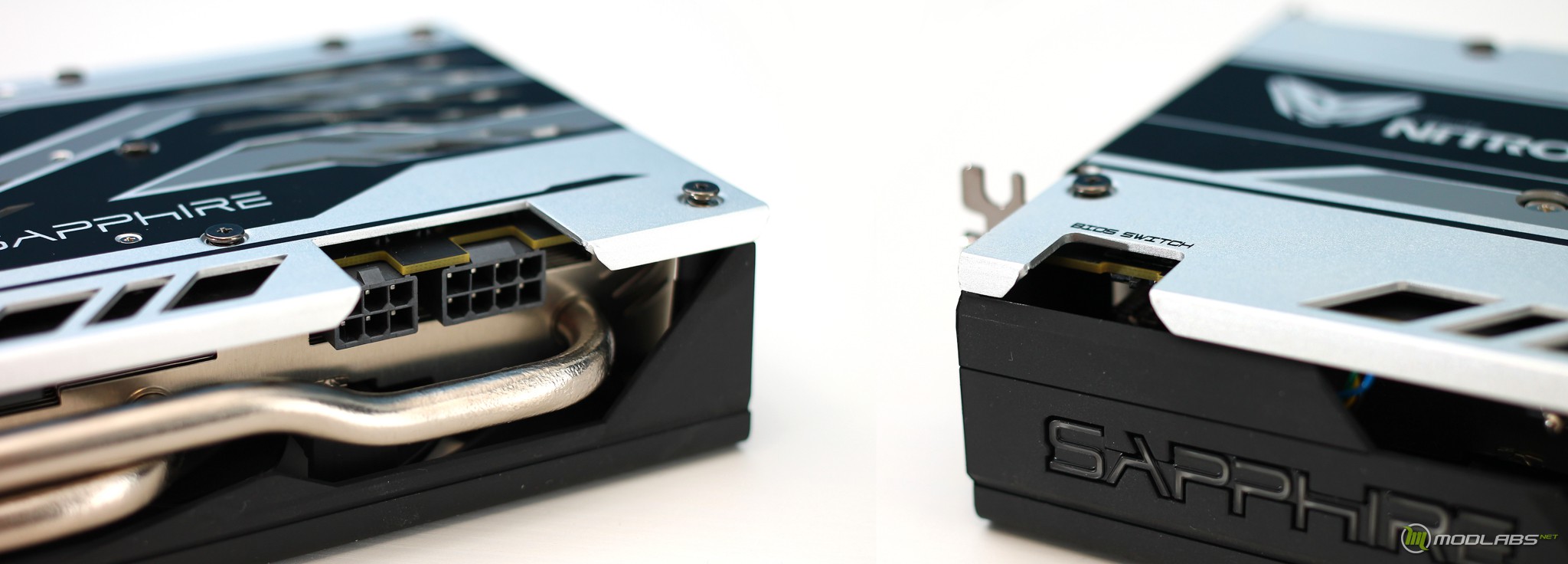

Для подачи дополнительного питания используется пара разъемов PCI-E с формулой 6-Pin + 8-Pin. На другом конце печатной платы есть физический переключатель между двумя версиями BIOS’а. Наличие второй версии очень полезно при экспериментах, всегда остается запасной вариант так сказать.

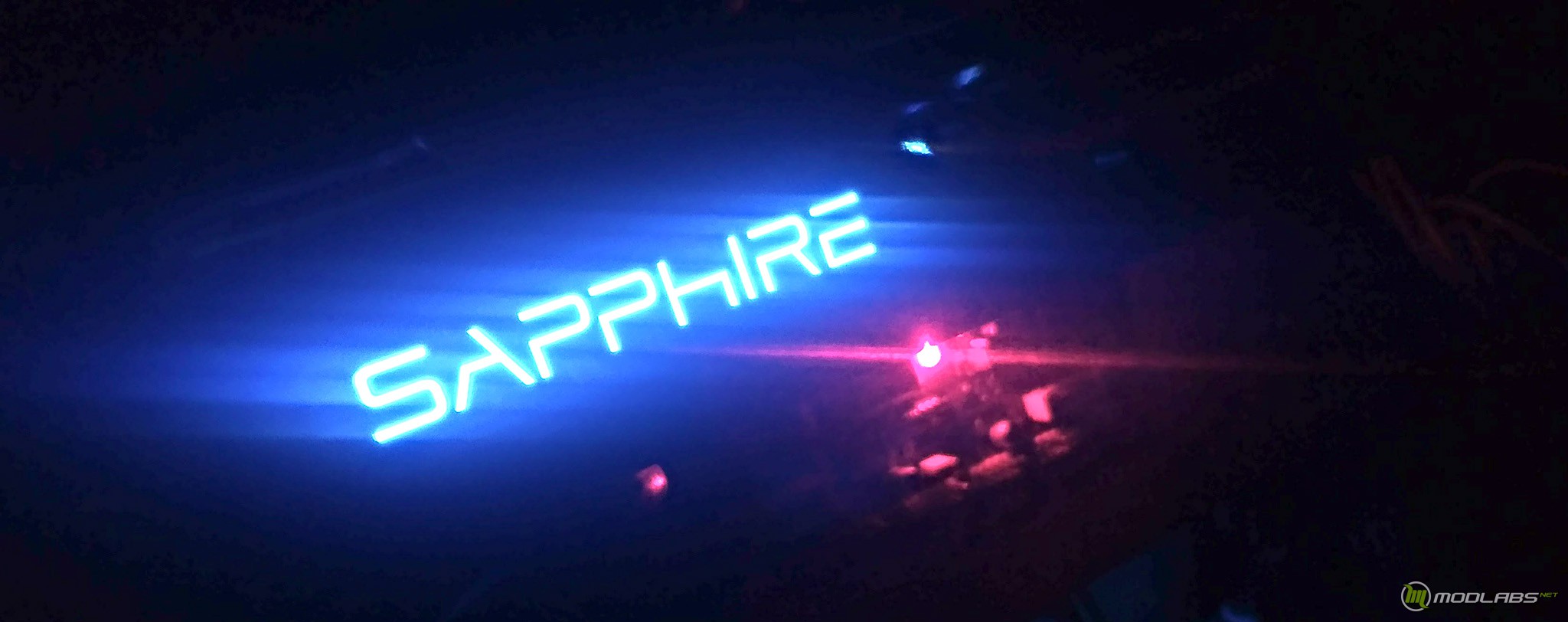

Логотип производителя обладает RGB-подсветкой, ее можно настроить на статичный или случайный цвет, а также задействовать для отражения текущей температуры графического ядра. Для настройки нужно использовать фирменную утилиту TriXX 3.0, кстати сама технология по терминологии производителя носит название Nitro Glow 2.

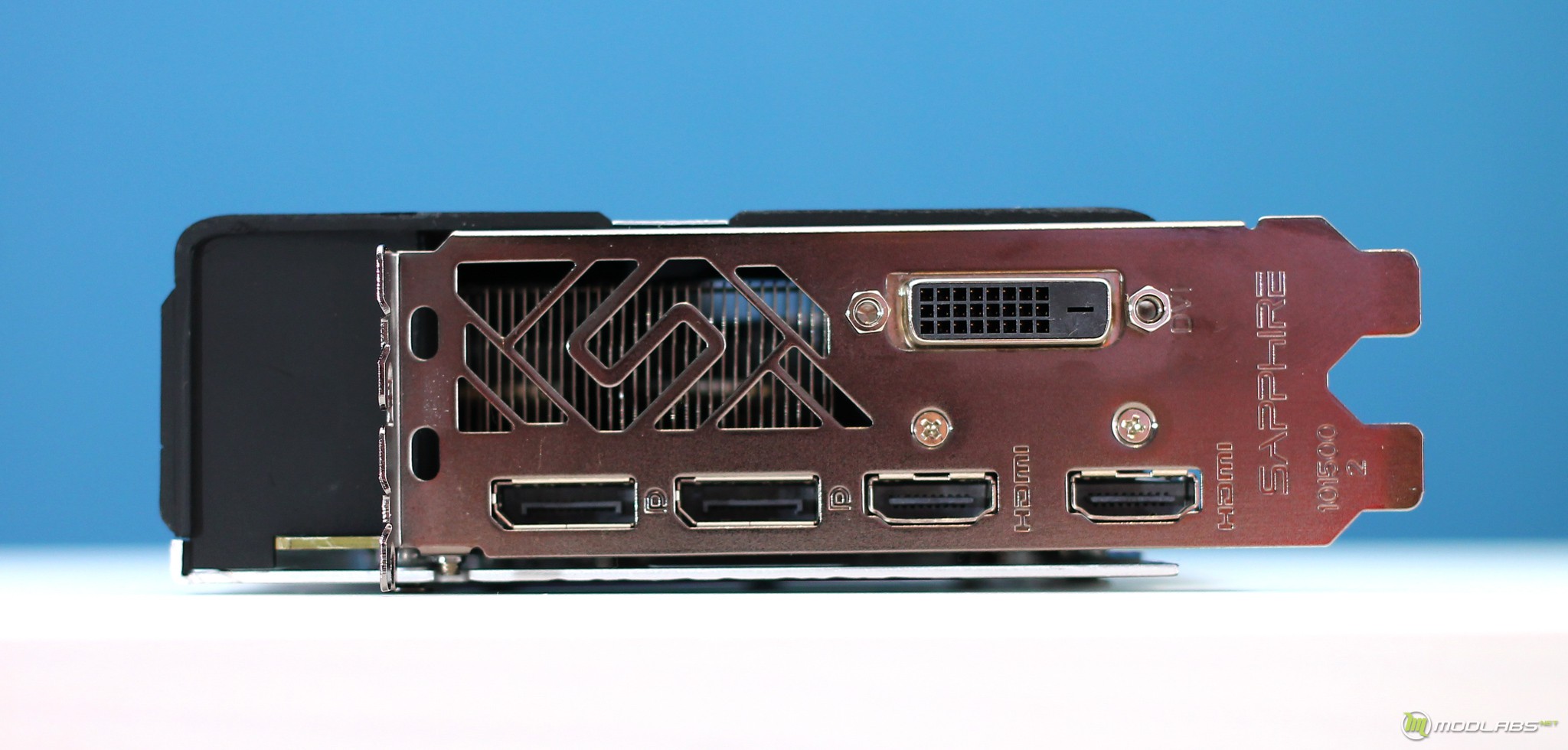

Для подключения дисплеев используется следующий набор разъемов: один DVI-D, два HDMI и два DisplayPort 1.4. Набор полный, разве что некоторые пользователи могут пожаловаться на отсутствие аналоговых сигналов, но это уже совсем пройденный этап.

Система охлаждения

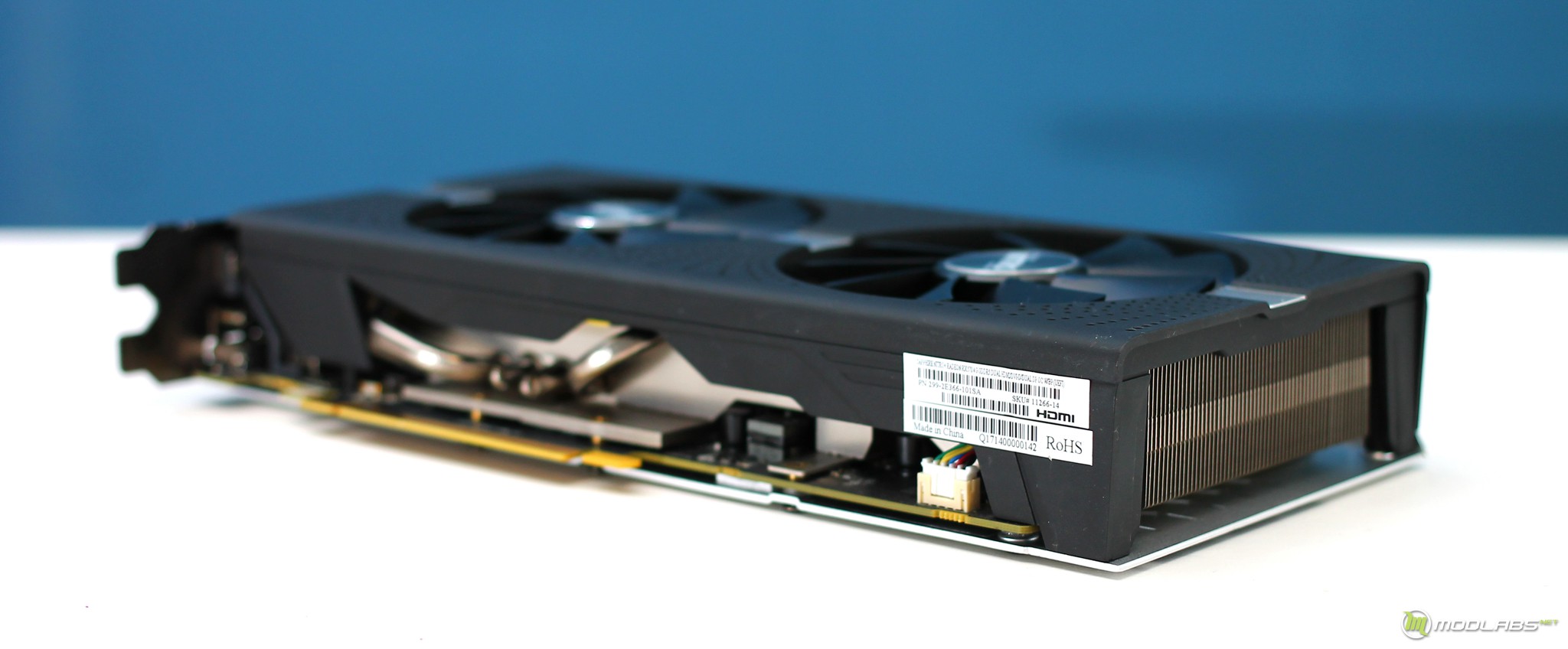

Охлаждение SAPPHIRE NITRO+ Radeon RX 570 носит фирменное название Dual-X. Это связка радиатора и двухсекционного кожуха с вентиляторами. Как и в большинстве нереференсных моделей без турбины, при работе основная часть нагретого воздуха остается в пределах системного блока.

Текущая реализация Dual-X, наверное, самая дружелюбная для обслуживания вариация системы охлаждения, которую я когда-либо встречал. Кожух крепится к радиатору при помощи четырех болтов. Их можно снять и провести очистку радиатора без полноценной разборки видеокарты до последнего винтика.

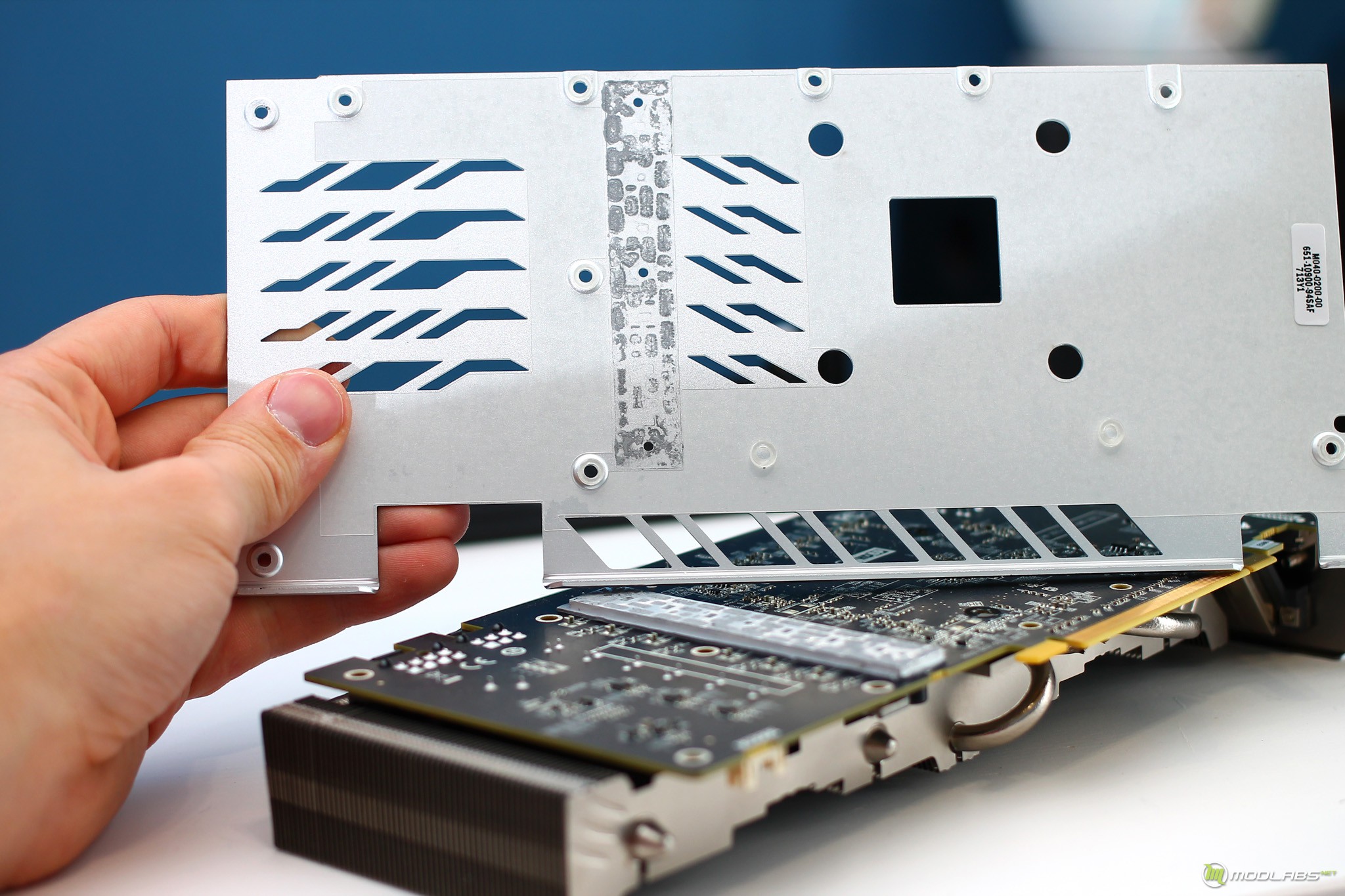

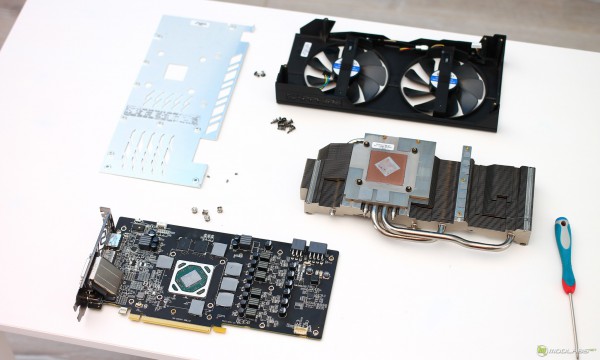

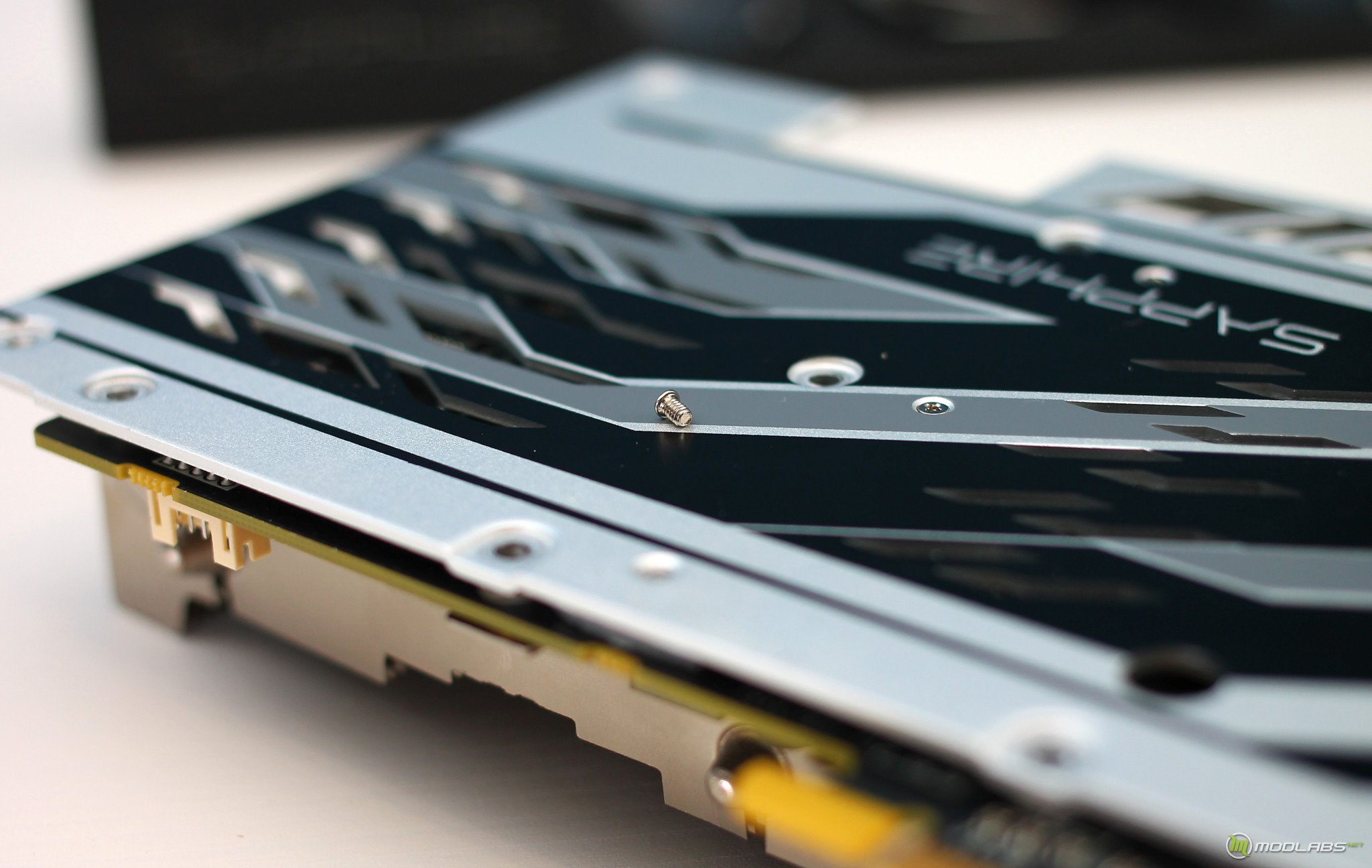

Идем дальше. При демонтаже я столкнулся с непривычным моментом, в области VRM, бэкплейт был прикручен к плате с помощью трех небольших болтов. Их установили специально для увеличения силы прижима бекплейта к термопрокладке над областью VRM. Получается, что элементы системы питания охлаждаются “бутребродом” с обеих сторон печатной платы: основным радиатором с лицевой стороны и бекплейтом с тыльной стороны. Очень добротный подход, производитель называет его “Robust VRM Cooling”, действительно прочный вариант, который порой не встречается на самых топовых моделях.

Основной радиатор крепится к графическому ядру при помощи четырех подпружиненных болтов, тут ничего нового не придумали.

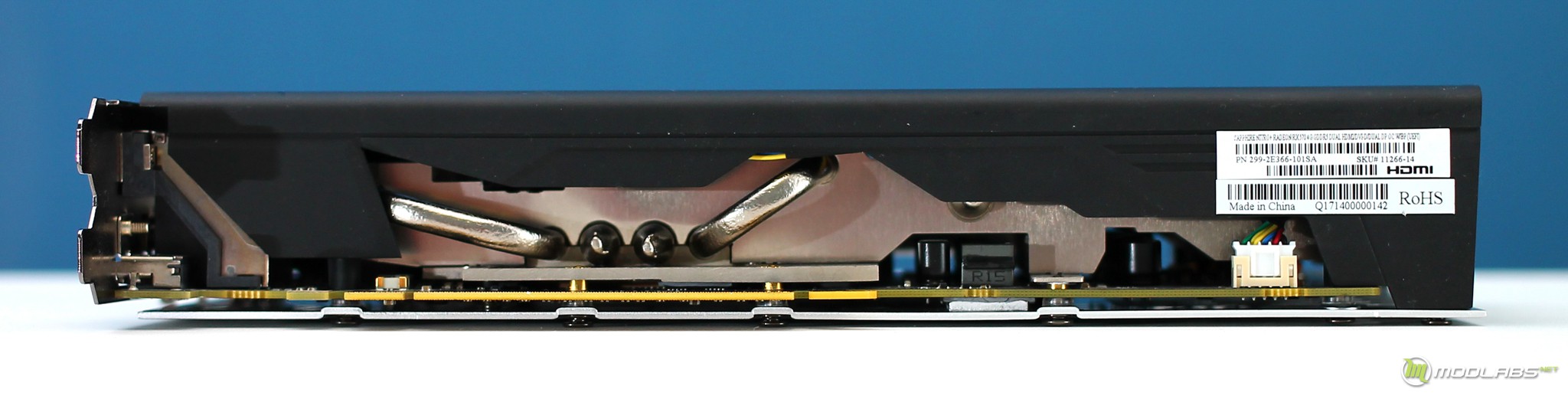

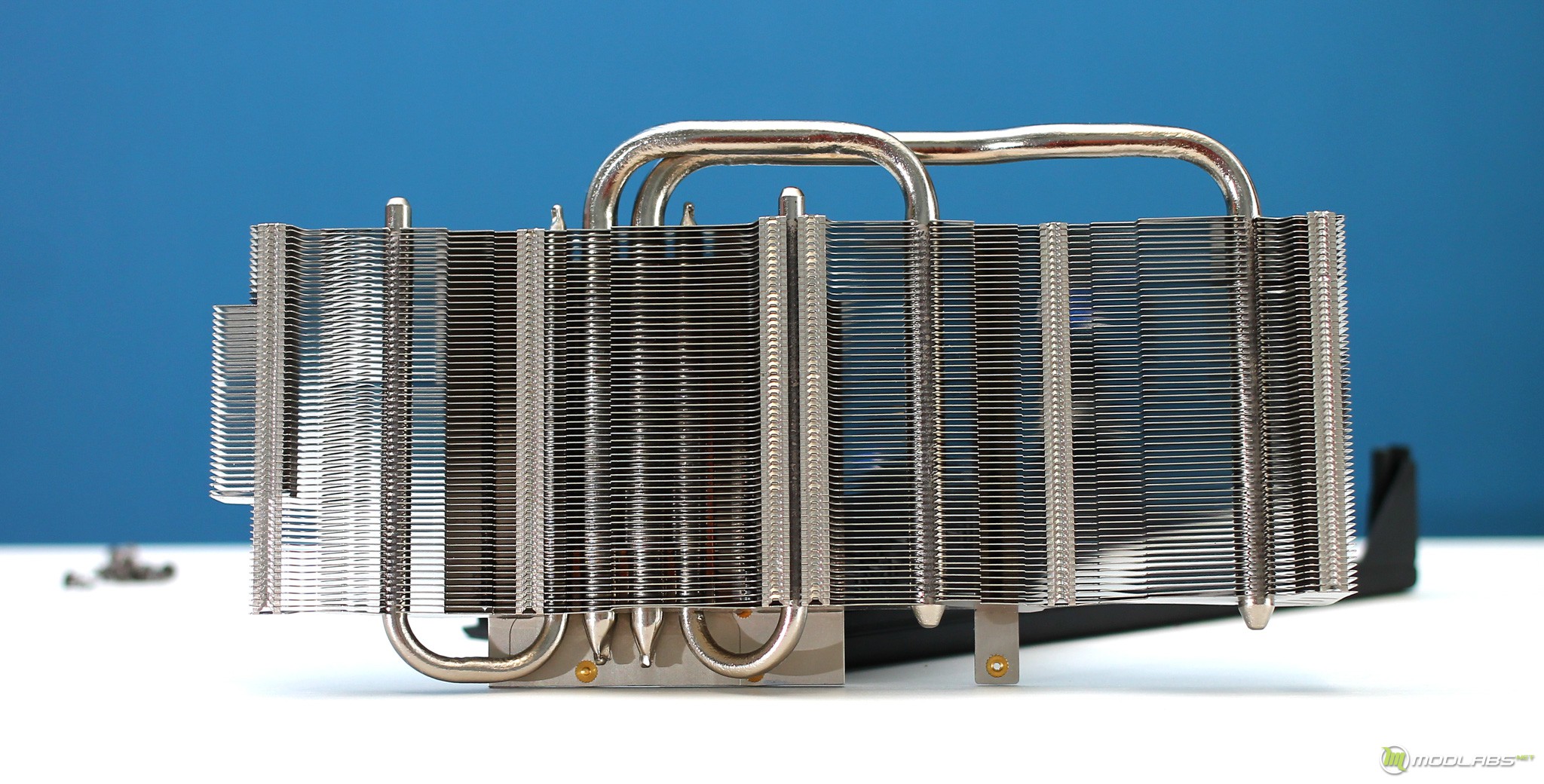

В конструкцию радиатора заложено четыре тепловых трубки. Центральные трубки, относительно области графического кристалла, отводят тепло на дальнюю часть радиатора. Рассеивающие ребра радиатора установлены параллельно большему ребру печатная платы - это правильный подход, нагретый воздух не упирается в кожух и не создает дополнительного сопротивления.

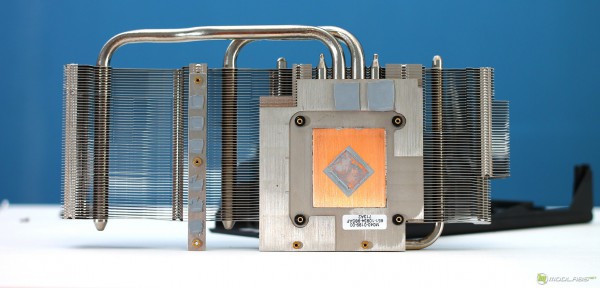

В области графического ядра установлен медный теплосъемник, далее идет обширная база из алюминиевого сплава. Она контактирует со всеми чипами видеопамяти и осуществляет их охлаждение. Есть и отдельная область для охлаждения элементов системы питания.

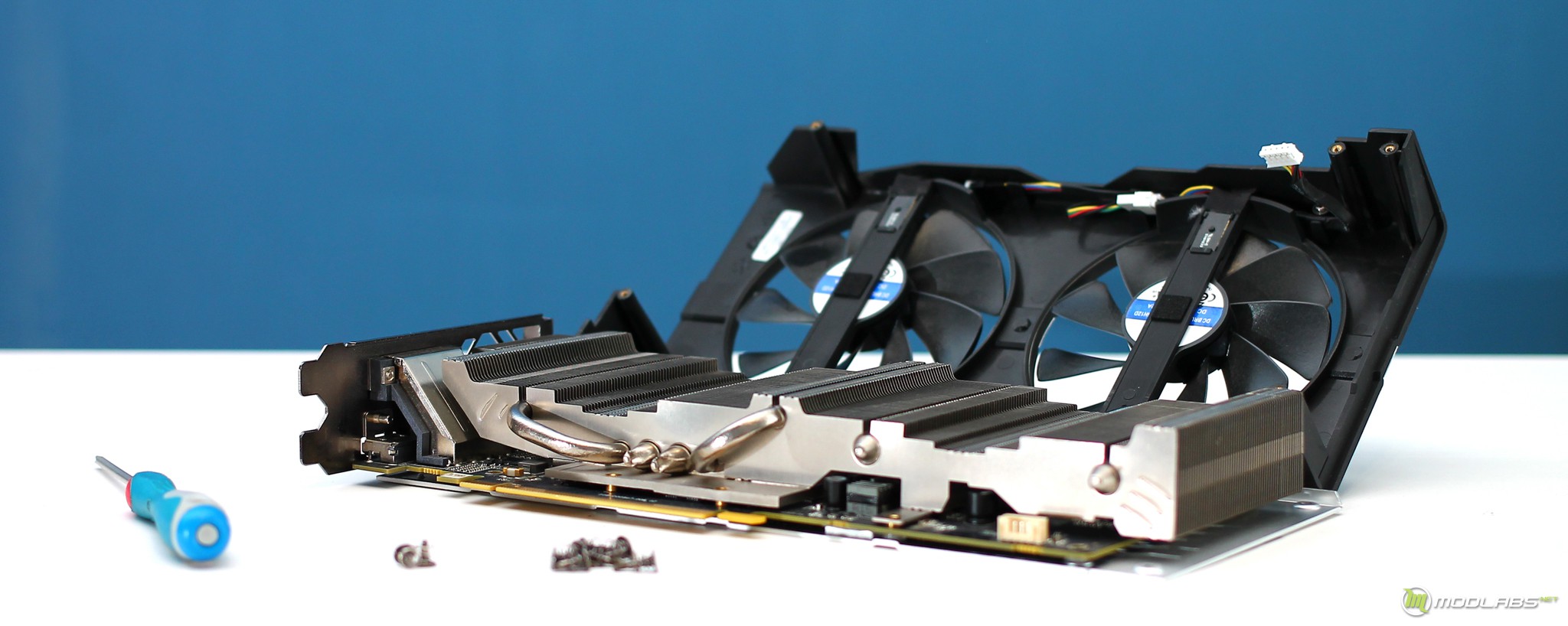

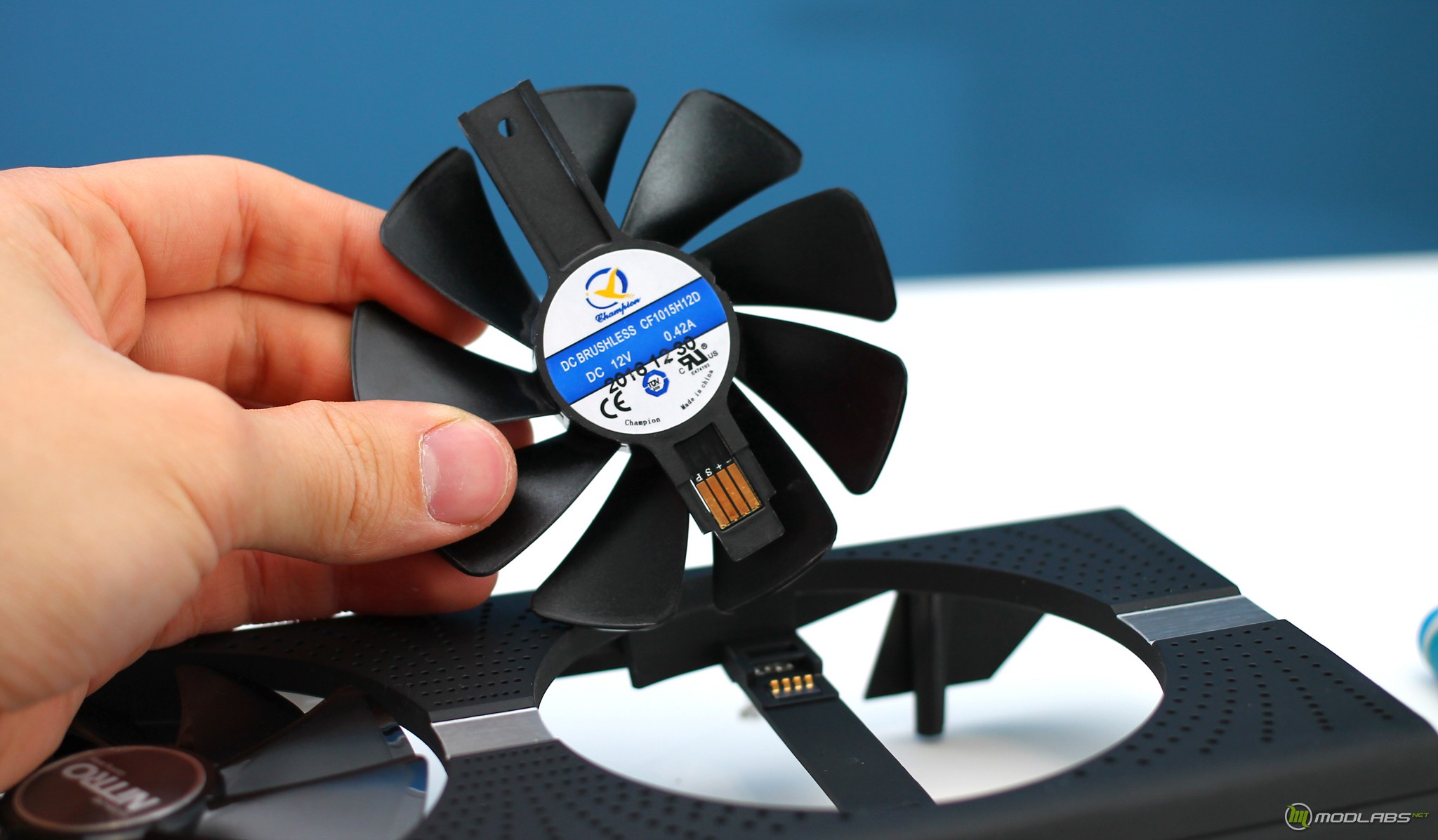

Еще одной очень крутой фишкой системы охлаждения являются съемные вентиляторы. Конечно, на любой видеокарте можно снять вентилятор, но здесь его чистку и замену можно осуществить, открутив всего один болт. Такой подход реализован за счет организации подвода питания и механизма крепления одной планкой.

В целом же в Dual-X мы видим два 95-миллиметровых вентиляторов на базе двойных шарикоподшипников, их маркировка CF1015H12D. Также производитель заявляет о модернизации и улучшения воздушного потока за счет усовершенствованной формы лопастей. Остается лишь один открытый вопрос, удастся ли найти данные вентиляторы в продаже поштучно, если да, то отлично!

Печатная плата

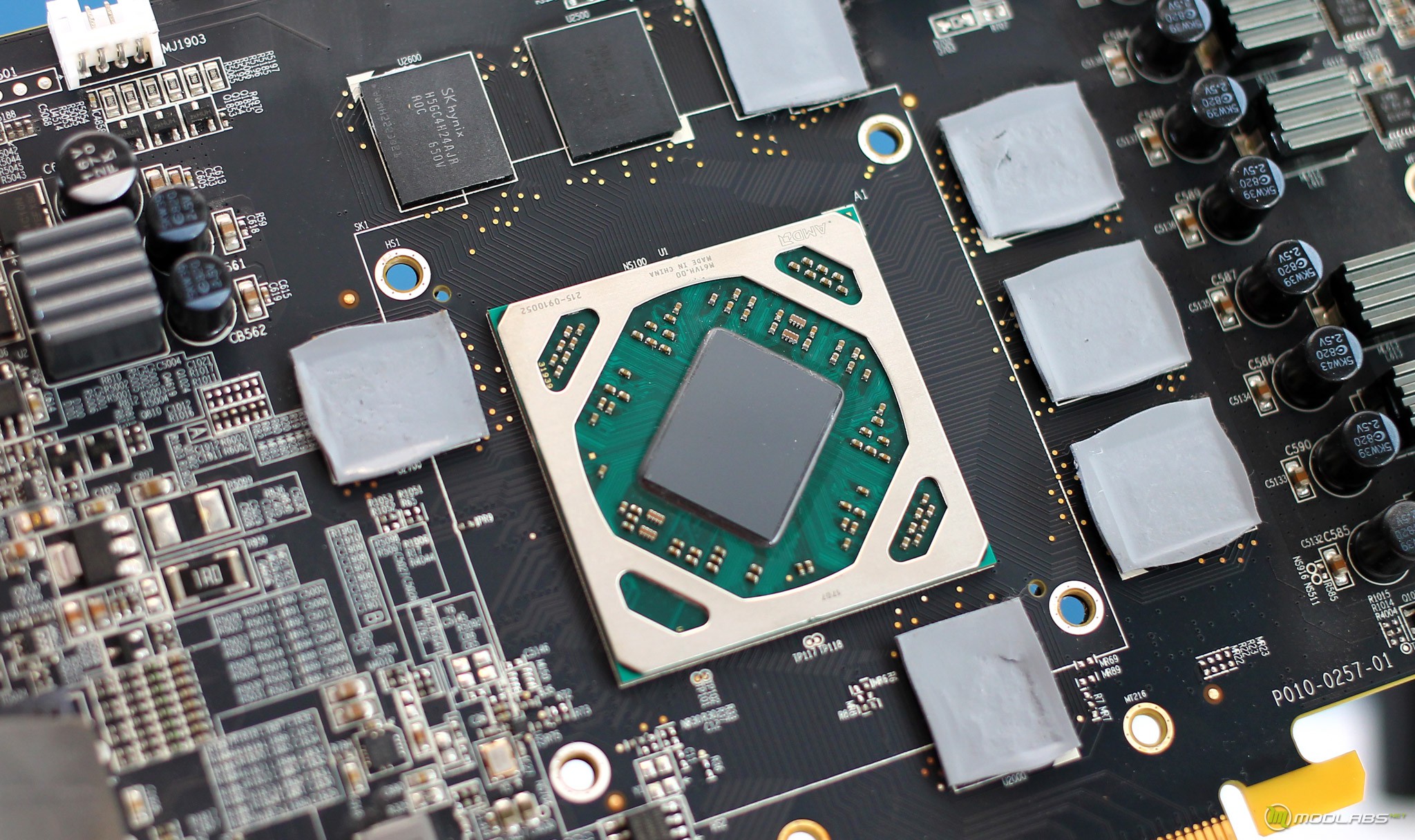

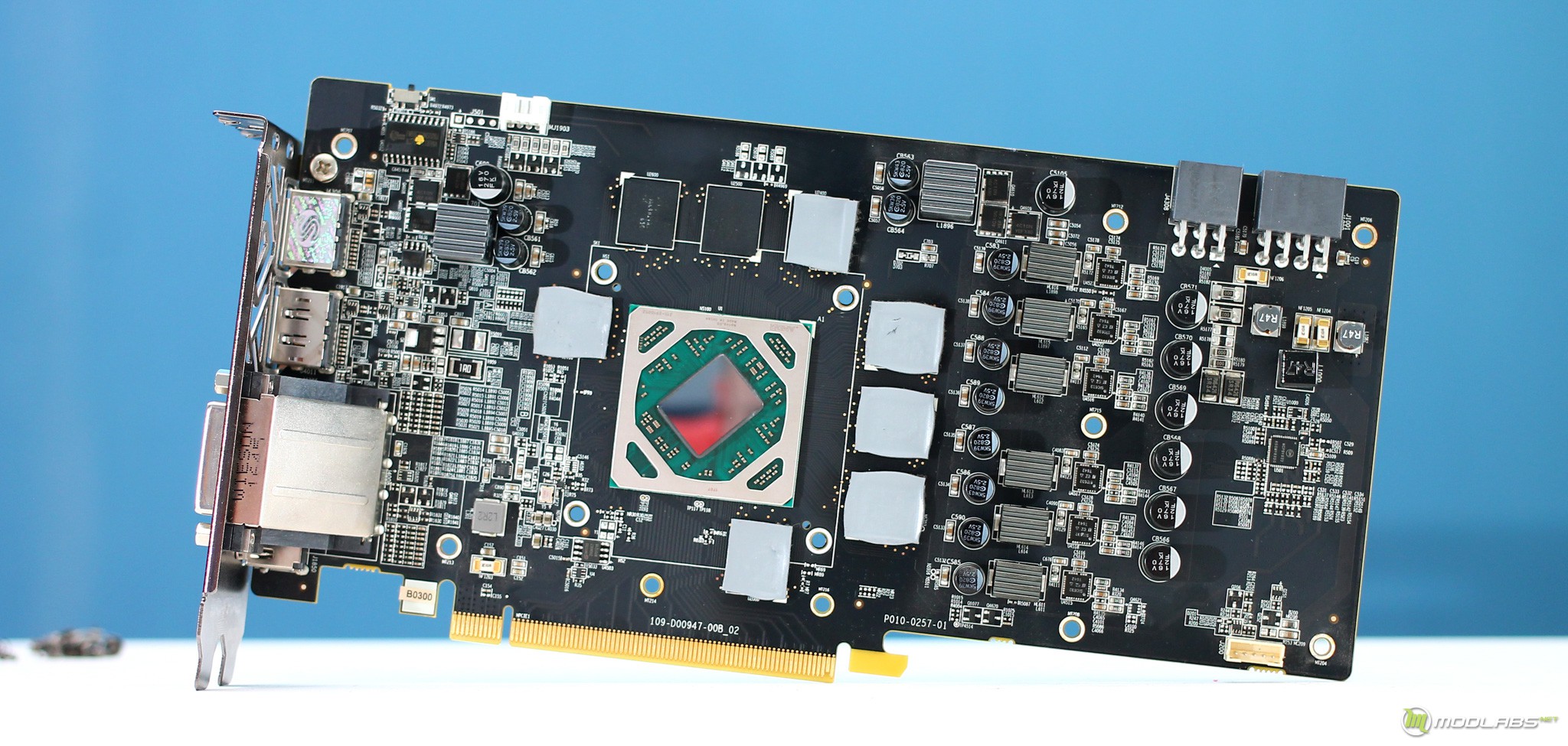

Сама печатная плата по размерам немного меньше системы охлаждения, но при этом по ширине превышает стандартные показатели. Графический чип обладает защитной рамкой, вокруг него находятся чипы памяти. Для системы питания выделена правая область платы.

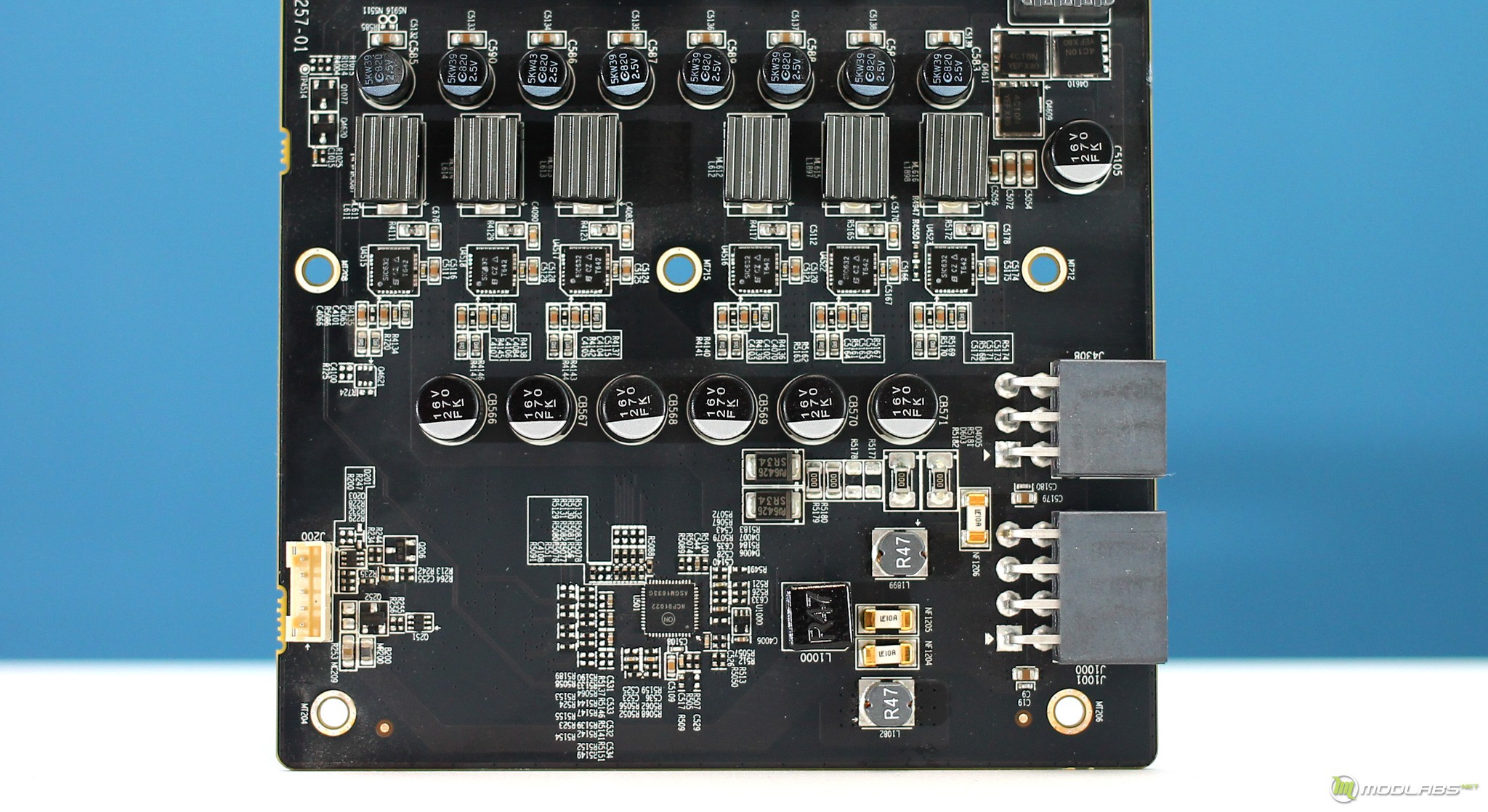

За питание GPU и MEM отвечает система питания на базе ШИМ-контроллером IR 3567B. Для графического ядра предусмотрено шесть фаз, для видеопамяти одна.

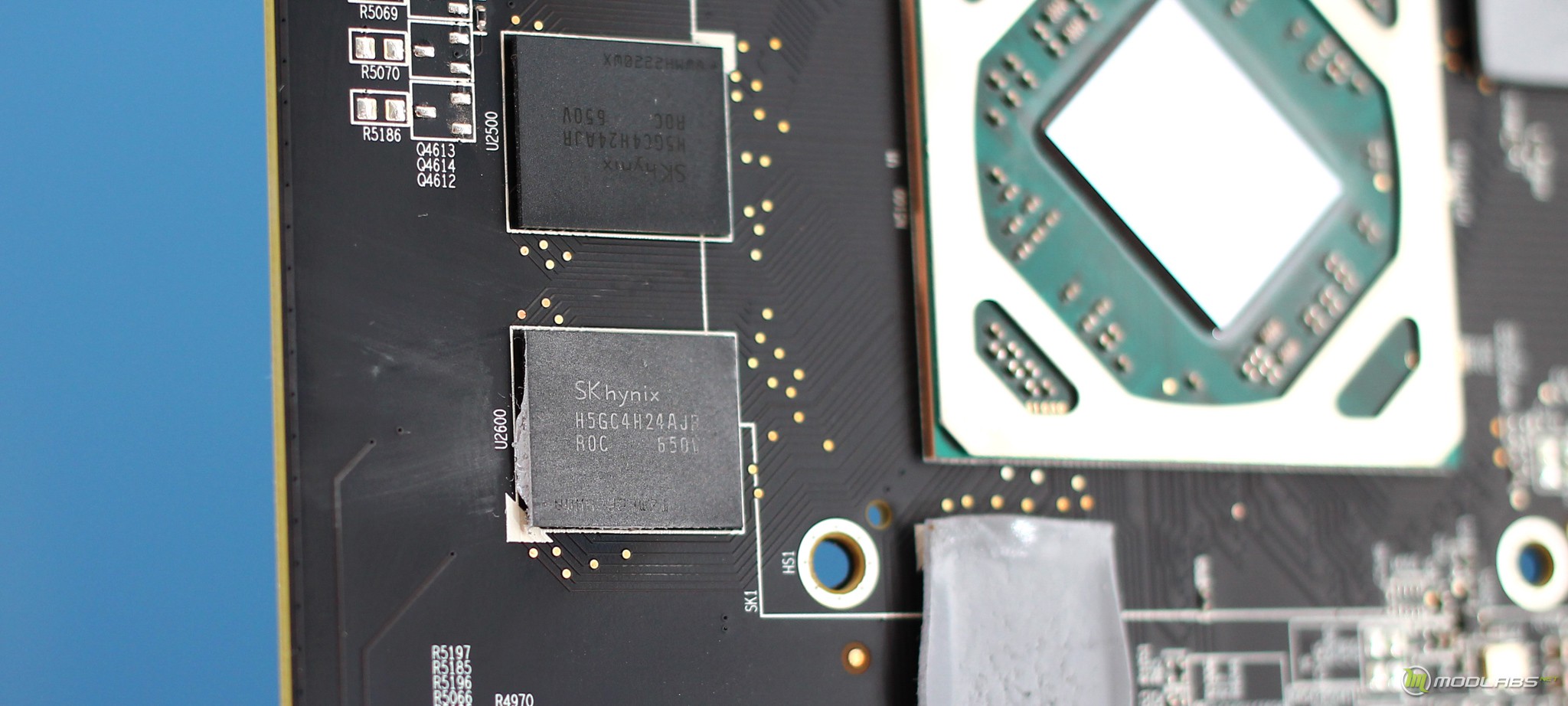

Для набора 4 Гбайт видеопамяти используется 8 чипов производства Hynix, их маркировка H5GC4H24AJR.

Режимы работы

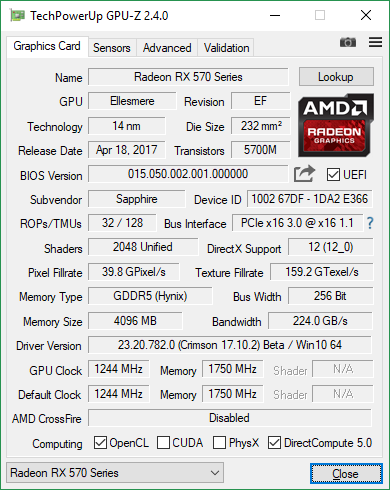

Графический чип Polaris 20 XL в варианте AMD Radeon RX 570 имеет на своем борту 2048 потоковых процессора, 128 текстурных блоков и 32 блоков растеризации. Карту можно найти в двух вариациях на 4 и 8 Гбайт видеопамяти, шина которой обладает разрядностью в 256 бит. Графическое ядро может работать на частоте до 1244 МГц, а видеопамять на 1750 МГц.

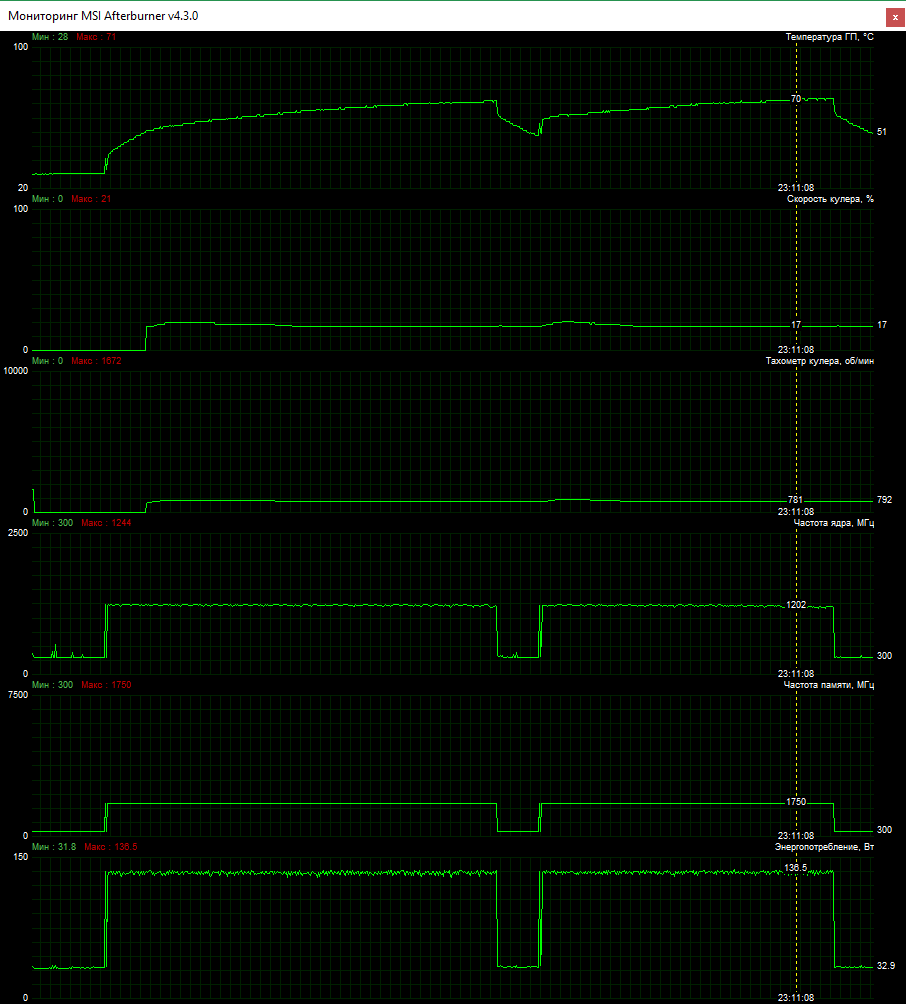

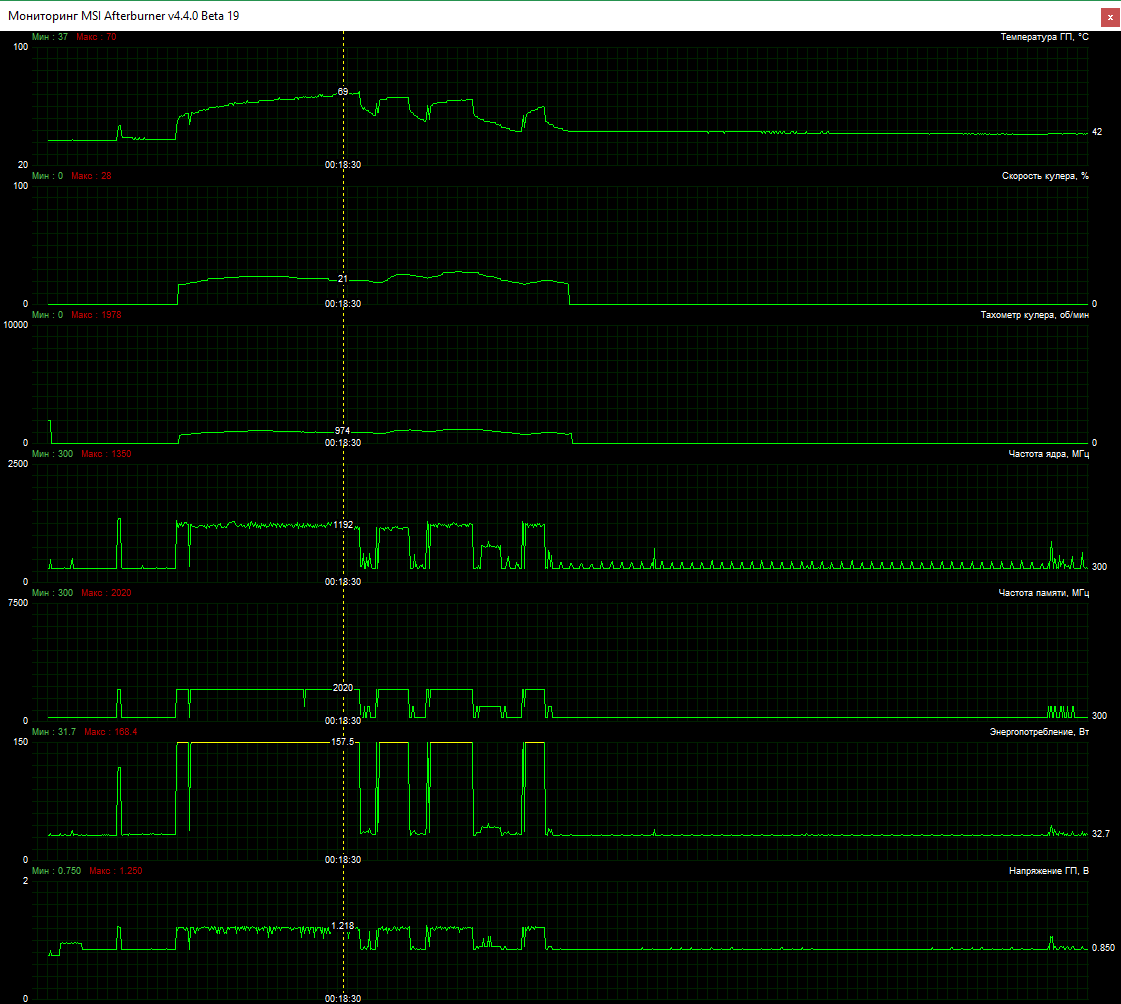

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 70°C, при этом обороты кулера находились на отметках в районе всего 17% от максимальных. В режиме простоя вентиляторы карты полностью останавливались.

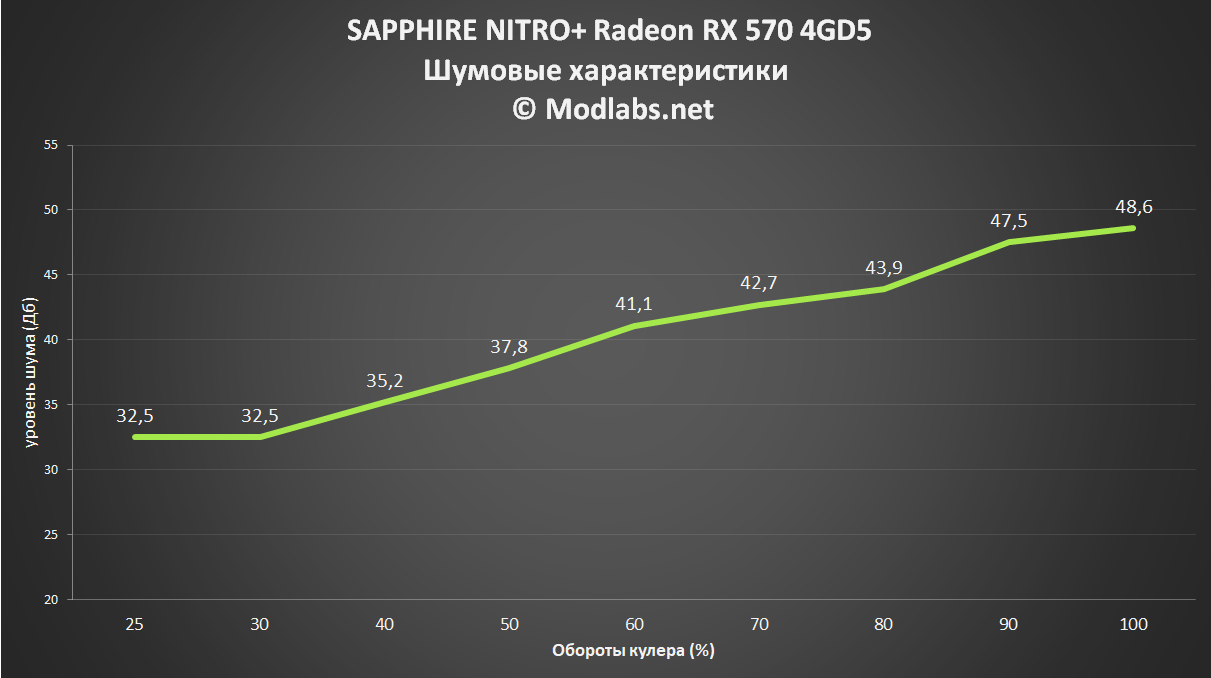

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

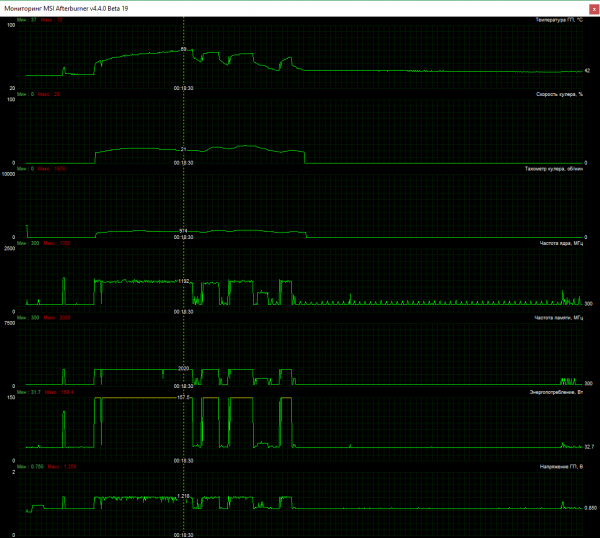

После тестирования в штатных режимах, мы решили разогнать нашу подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были оставлены в автоматическом режиме, а значение Power Limit установлено в положении +30%. В результате, частота графического ядра осталась в пределах 1200 Мгц , а память преодолела планку в 2020 Мгц.

Резюме по опыту использования

На момент публикации материала, Sapphire NITRO+ Radeon RX 570 4GD5 была хорошо доступна в столичной рознице. В среднем за нее просили порядка 20300 рублей. В эту ценовую категорию вписываются аналоги Radeon RX 570 с добротным подходом к охлаждению. Есть более доступные варианты, но в них сразу примечаешь простую систему охлаждения.

Если говорить о героине сегодняшнего обзора в режиме резюме, можно отметить обычный комплект поставки, который мог бы порадовать пользователя дополнительными бонусами. Основной упор в модели сделан на систему охлаждения Dual-X. В ней действительно заложено много интересных идей: сменные вентиляторы, быстрый доступ к радиатору, и RGB подсветка логотипа с функцией мониторинга температуры. Конечно, эти фишки пригодится только при обслуживании карты, но очень хорошо, что о них подумали.

При обычном использовании пользователя ждет очень тихая система охлаждения. В 2D приложениях она попросту отключается, а при появлении нагрузки раскручивается всего до 17% от своего максимума. Наверное, это карта с самыми минимальными оборотами вентиляторов в нагрузке за всю историю нашего тестового стенда. Отметим, что работа на тихих оборотах не является максимумом карты, как у некоторых вариантов.

Запас у системы охлаждения однозначно есть и он может пригодится при разгоне Polaris 20 XL. Однако, для достойных результатов придется немного повозиться с поиском оптимального напряжения и настройкой кривой для оборотов кулера, она однозначно должна быть более агрессивной. Система питания находится на уровне выше среднего, здесь явно заложен баланс между конечным результатом и повышением стоимости устройства. Также можно отметить, что использование чипов памяти Samsung, позволило бы добавить еще несколько сотен Мгц к частоте памяти, но и здесь похоже применили принцип здравой экономии.

В ближайшее время мы рассмотрим еще несколько вариантов Radeon RX 570, но можно с уверенностью сказать, что вариация NITRO+ от SAPPHIRE установила очень хорошую планку!
