Некоторое время назад, в предновогодней суете, к нам добрался инженерный образец из седьмого поколения процессоров компании Intel. Сегодня мы познакомимся с ним ближе, проведем тестирование и сравним его с хорошо знакомым вариантом предыдущего поколения в разрезе определенного пользовательского «кейса».

Новая микроархитектура с кодовым названием Intel Kaby Lake представляет собой следующий виток в освоении 14-нм технологического процесса и является доработанной вариацией Skylake при этом она не привносит столь явных изменений, как при переходе с того же поколения Broadwell. Но давайте обо всем по порядку.

Для седьмого поколения процессоров Intel Core производитель ставит совершенно различные задачи, но сейчас большее внимание уделяется именно «погружению в интернет». Для этого предлагается использовать как привычные панели высокой четкости 4K UHD, так и не столь распространённые технологии виртуальной реальности, а также съемки и просмотра 360° видео.

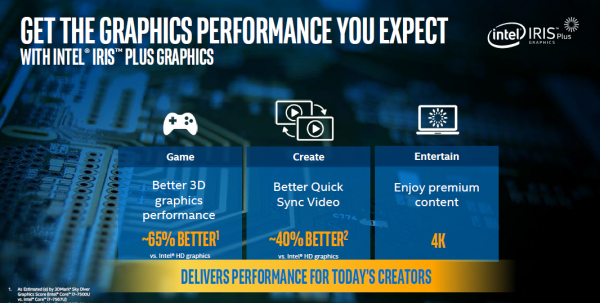

Для решения этих задач инженеры Intel делают упор на развитие встроенной графической подсистемы. Intel Iris Plus Graphics будет доступна, в некоторых моделях процессоров, которые нацелены на использование в системах без дискретной графики.

Седьмое поколение на архитектуре Intel Kaby Lake представляет разносторонний набор процессоров для использования в системах различного типа. Например, процессоры Y-серии, нацелены на системы 2 в 1, обладают тепловым пакетом от 4.5W. Такие показатели должны отлично сказаться на уровне энергоэффективности и тепловых режимах устройств.

Kaby Lake является третьей архитектурой производителя на нормах 14-нм. В основу новинки положена архитектура Skylake. Технология управления частотой процессора Speed Shift была оптимизирована и теперь позволяет регулировать режим работы силами самого процессора без участия операционной системы с еще меньшими задержками. Использование аппаратного ускорение для 10-bit HVEC и VP9 позволяет снизить нагрузку на центральный процессор в момент просмотра 4K, что позволяет увеличить продолжительность работы и оставить ресурсы для других процессов.

Линейка процессоров S-серии остается весьма привычной по набору процессоров, но у моделей приемников наблюдаем увеличения тактовых частот. Для настольных вариантов есть знакомые i7, i5 и i3 с заблокированным и разблокированными множителями. При этом вариация i3-7350 с аббревиатурой «K» появилась именно в этот раз.

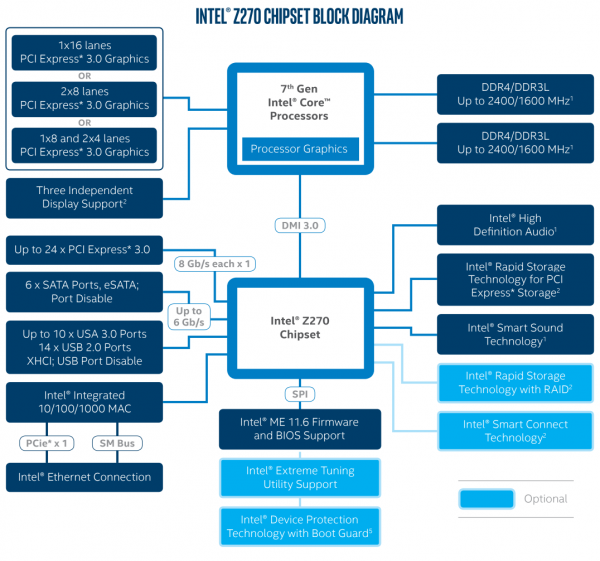

Одновременно с обновленной линейкой процессоров представлены чипсеты Intel 200-й серии. Флагманский Intel Z270 в отличие от своего предшественника Z170 может похвастаться увеличением линий PCI-e 3.0 с 20 до 24 штук. Количество SATA и USB осталось неизменным. Поддержка процессоров шестого поколения безусловно присутствует.

Знакомство с Intel Core i7-7700

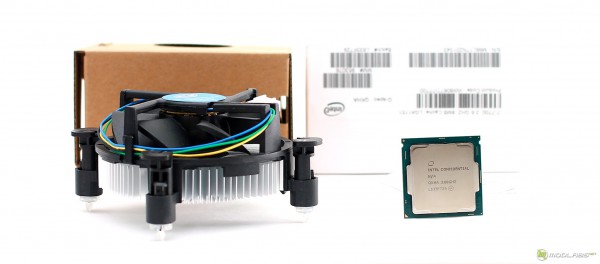

Процессор Intel Core i7-7700 хоть и прибыл к нам «под покровом ночи», но был упакован в небольшую картонную коробочку с пломбами, серийными номерами и прочей технической информацией. Оформление обычных BOX-вариантов седьмой серии визуально не будет сильно отличаться от своих предшественников.

Комплектный кулер не произвел на меня какого-либо впечатления. Небольшой алюминиевый радиатор с пластиковыми клипсами, заранее нанесенной термопастой и вентилятором с PWM-управлением. Пожалуй, конструкция радиатора будет знакома почти каждому пользователю, которому хоть раз доводилось собирать систему с BOX-процессором от Intel.

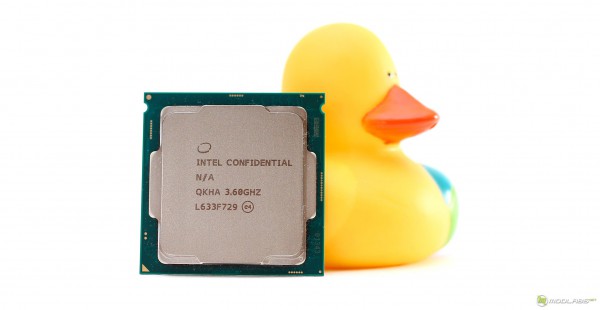

На нашем экземпляре красовалась маркировка INTEL CONFIDENTIAL, без сноски к точной модели процессора. Однако, есть отметки о частоте в 3.6GHz и Batch номере процессора L633F729.

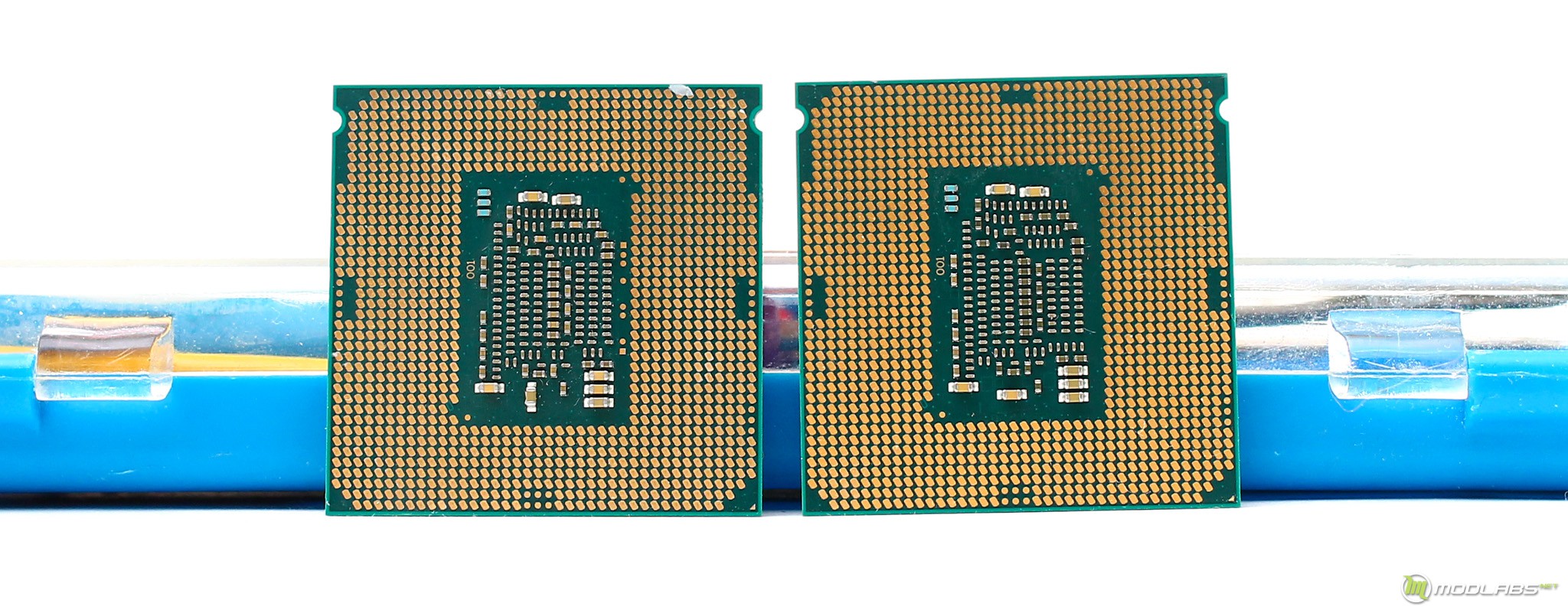

Со стороны контактной площадки новенький i7-7700 почти не отличим от нашего стендового i5-6600K, оно и верно, ведь используется один и тот же LGA1151. Что интересно, изменения в элементах обвязки есть, но их нужно поискать.

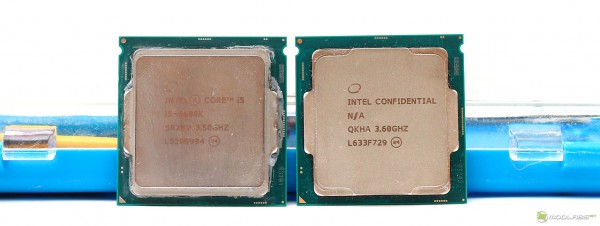

(Слева — Intel Core i5-6600K, справа – Intel Core i7-7700)

Теплораспределительная крышка тоже немного видоизменилась. По бокам центральной области мы видим небольшие выступы. И да, сразу понятно кто из этой пары бывалый стендовый образец, прошедший скальпирование и тесты пары десятков различных систем охлаждения.

Далее переходим к материнской плате и включению тестового стенда.

Знакомство с материнской платой ASUS ROG STRIX Z270F

Для тестирования нового Intel Core i7-7700 мы будем использовать материнскую плату ASUS ROG STRIX Z270F. Она базируется на обновленном наборе системной логики Intel Z270. В семействе плат ASUS Z170 мы привыкли к классическому разделению по линейкам: Prime, ROG, Pro Gaming и TUF. Похоже, теперь линейка Pro Gaming вливается в дивизион Republic of Gamers с кодовой маркировкой Strix. Производитель уже не первый год вводит название Strix в линейки своих продуктов, логически дошли до материнских плат. ASUS ROG STRIX Z270F прибыла в картонной упаковке с фотографией материнской платы, хорошо читаемым названием, перечнем характеристик и используемых технологий.

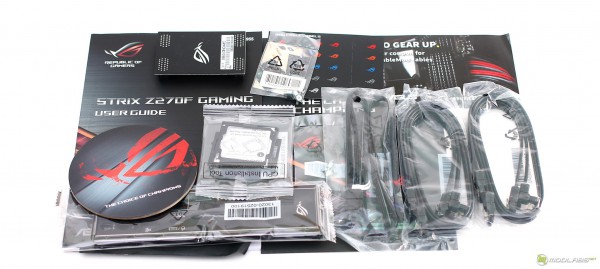

Комплект поставки добротный. В нем нашлись:

• Руководство пользователя;
• Диск с драйверами и утилитами;
• Набор STRIX-наклеек и круглый подстаканник(?);
• Четыре SATA кабеля;
• SLI-мост;
• Заглушка для корпуса;
• Рамка для установки процессора и болтики для накопителей M.2;
• Кабеля для подключения светодиодных лент.

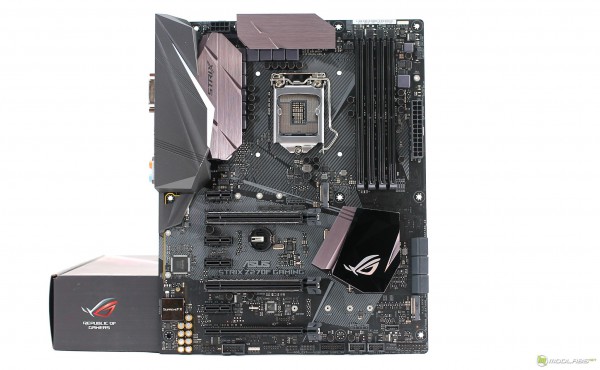

ASUS ROG STRIX Z270F выполнена в стандартном форм-факторе ATX, поэтому ее размеры укладываются в знакомые многим 305 x 244 миллиметров. Общая компоновка элементов не претерпела явных изменений, в целом все находится на своих привычных местах. В визуальной составляющей основным цветом остался черный, а вот красный пропал. Радиаторы окрашены в сплошной металлический и даже черный оттенок, а на самой PCB появились белые линии с ломаным узором.

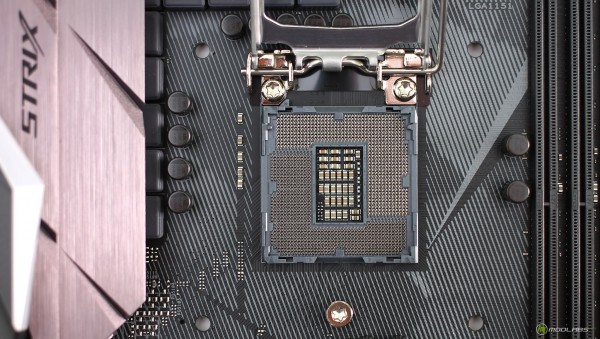

Процессорный разъем LGA1151 остался прежним. Визуально изменений не обнаружилось. Прижимная рамка осталась неокрашенной, ранее окраска была на том же Maximus VIII Ranger. За питание процессора отвечает десятифазная система с формулой фаз 8+2. Все фазы находятся под управлением ШИМ-контроллера с маркировкой DIGI+ EPU ASP1400BT. Для подачи дополнительного питания на процессор используется один 8-Pin разъем.

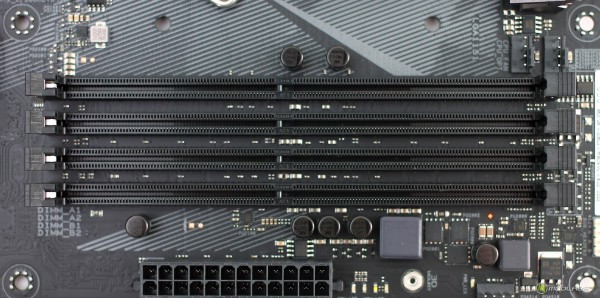

Для установки оперативной памяти, как и прежде, доступны четыре слота DDR4 DIMM. С их помощью в систему можно установить до 64GB оперативной памяти с максимальной тактовой частотой в 3866 MHZ в OC-режиме.

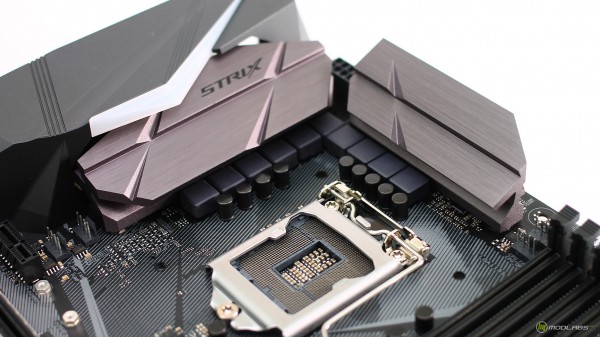

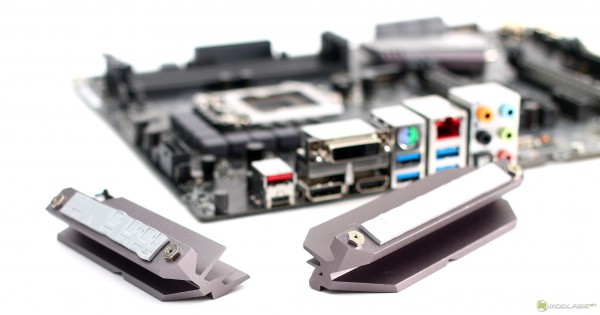

За охлаждение элементов системы питания процессора отвечает пара раздельных радиаторов из алюминиевого сплава. Они крепятся к плате с помощью болтов, бекплейты не предусмотрены, для контакта используется термопрокладки. В отличии от вариантов предыдущих поколений радиаторы стали чуть тоньше в основании, но обзавелись большей площадью рассеивающих ребер.

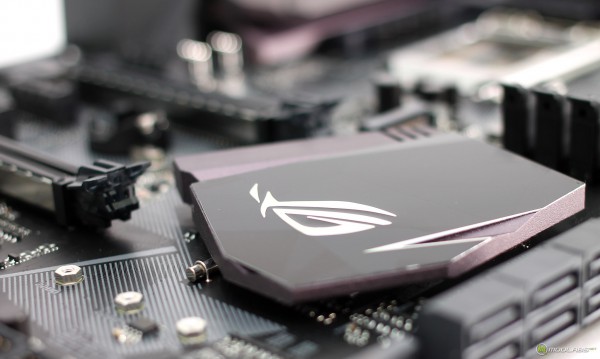

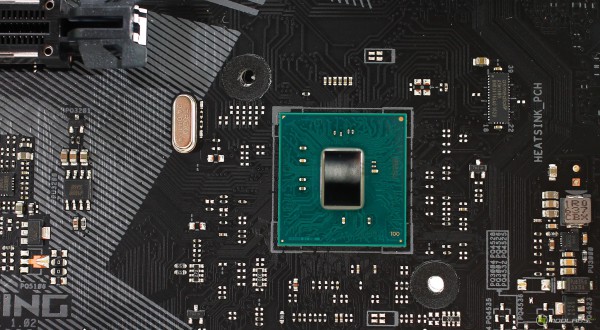

Радиатор набора системной логики прикрыт обычным «брусковым» радиатором. Над его внешним видом поработали, черная поверхность обладает небольшой глубиной, при изменении углов освещения получается очень интересно.

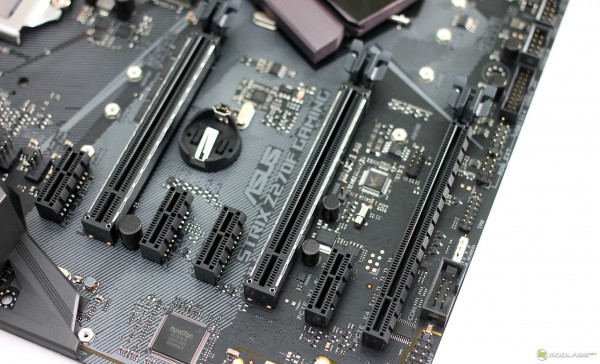

Набор слотов расширения уже встречался нам на платах форм-фактора ATX от ASUS.

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

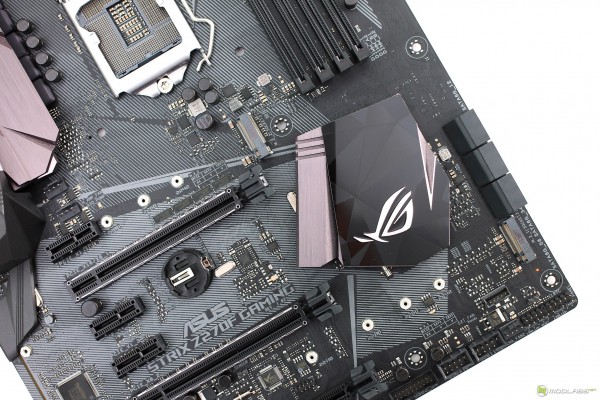

Разъем M.2 идет в массы. Теперь на плате их два. Один находится под набором системной логики и поддерживает планки на 42,60,80 и 110 миллиметров, а второй расположился в плоскости первого PCI Express 3.0 x1 и поддерживает планки на 42,60 и 80 миллиметров. Каждый разъем поддерживает работу в режиме PCIe, похоже именно для этого в чипсете увеличили количество линий PCIe. Для подключения накопителей по SATA 6Gb/s предусмотрено шесть разъемов от набора системной логики.

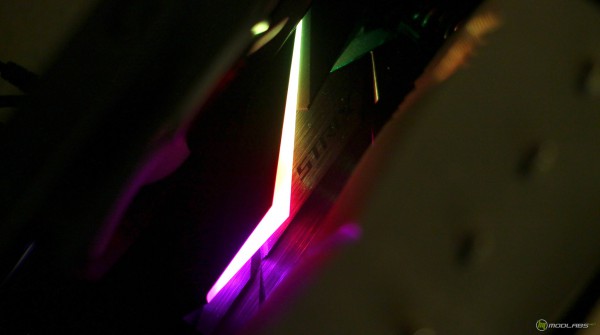

Возвращаясь к визуальным моментам, область разъёмов I/O панели прикрыта небольшим пластиковым кожухом с прозрачным элементом RGB-подсветки. Он отлично освещает область радиаторов и хорошо виден даже с массивными воздушными кулерами. Для настройки режима работы подсветки можно использовать общую для всего контура ASUS Aura Sync. Ранее ASUS уже представляли варианты блоков для печати элементов «брони» на 3D-принтере, сейчас для них сделали группу фиксаторов, осталось найти принтер :).

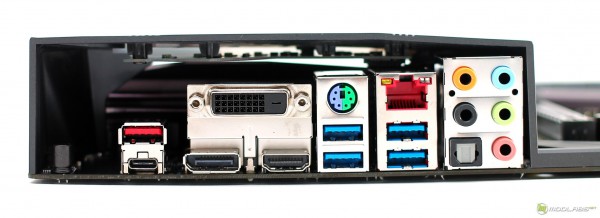

Перечень слотов панели I/O у подопытной следующий:

• Один PS/2 для мышки или клавиатуры;
• Один LAN-разъем RJ-45 (Intel I219-V);
• Четыре USB 3.0;
• Два USB 3.1 (Type-C и Type-A);
• По одному DVI-I, HDMI 1.4 и DisplayPort 1.2;
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack (S1220A HD CODEC).

Набор получился весьма классическим, дополнительных клавиш для сброса или восстановления BIOS не нашлось. При этом есть полноценный набор видеовыходов, возможно еще парочка USB были бы не лишними, да и место для них есть.

Далее мы переходим к запуску и тестам.
