Признать честно, давненько мы не тестировали процессоры от AMD. Из последних материалов лично мне вспомнился обзор материнской платы ASUS Crossblade Ranger, которая была максимально заряжена для разгона процессоров AMD APU на платформе FM2+. Если вспомнить еще немного, то однажды мы экспериментировали с разгоном и снятием крышки с A10-5800K. Именно так я ожидал новое поколение процессоров от AMD, а получив семпл не поверил и решил отложить этот обзор на несколько месяцев :), но теперь пришло время рассказать об уже хорошо известном AMD Ryzen 7 1700X.

Введение

Новые процессоры поколения AMD Ryzen изготавливаются по нормам 14-нм с использованием FinFET-транзисторов. Напомним, предыдущее поколение Excavator выпускалось по нормам 32-нм. Процессоры базируются на архитектуре AMD ZEN, в которой был пересмотрен подход к строению ядер, теперь используется технология одновременной многопоточности SMT (Simultaneous Multi-threading), взамен кластерной многопоточности CMT.

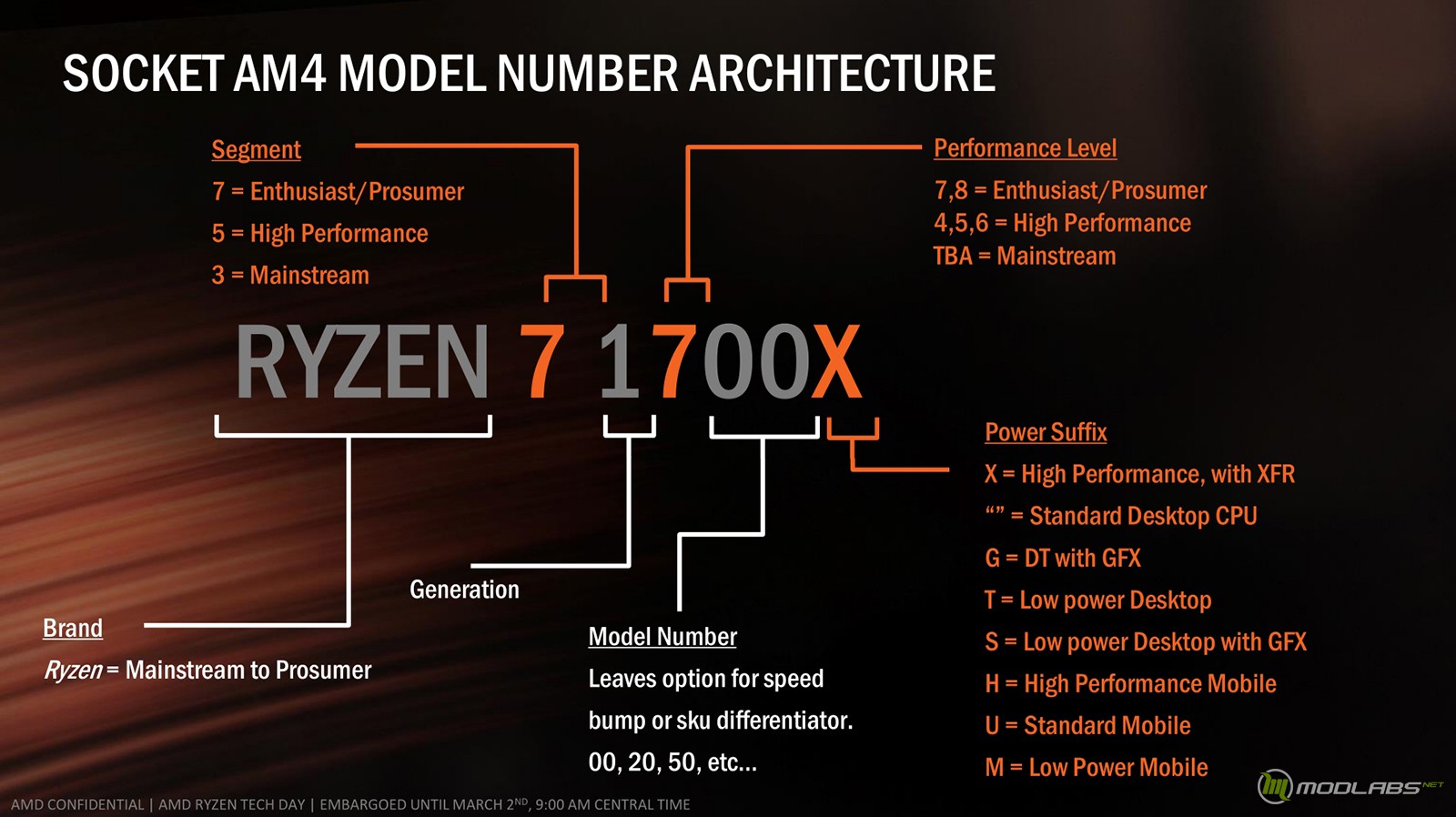

Сейчас рынку представлены процессоры AMD Ryzen для различных сегментов: AMD Ryzen 3, Ryzen 5 и Ryzen 7. Их базовое отличие: различное количество вычислительных ядер.

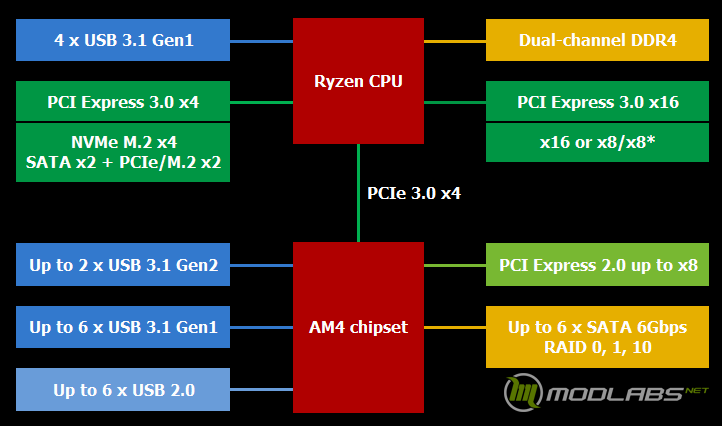

Новая платформа AM4 в некотором смысле объединила предыдущие наработки компании в части процессоров APU и AMD FX. Так в кристалле процессоров AMD Ryzen встроен контроллер памяти DDR4, а также контроллеры PCI Express, SATA, USB. Этот подход был основным направлением, позволяющим использовать архитектуру AMD ZEN в системах различных типов.

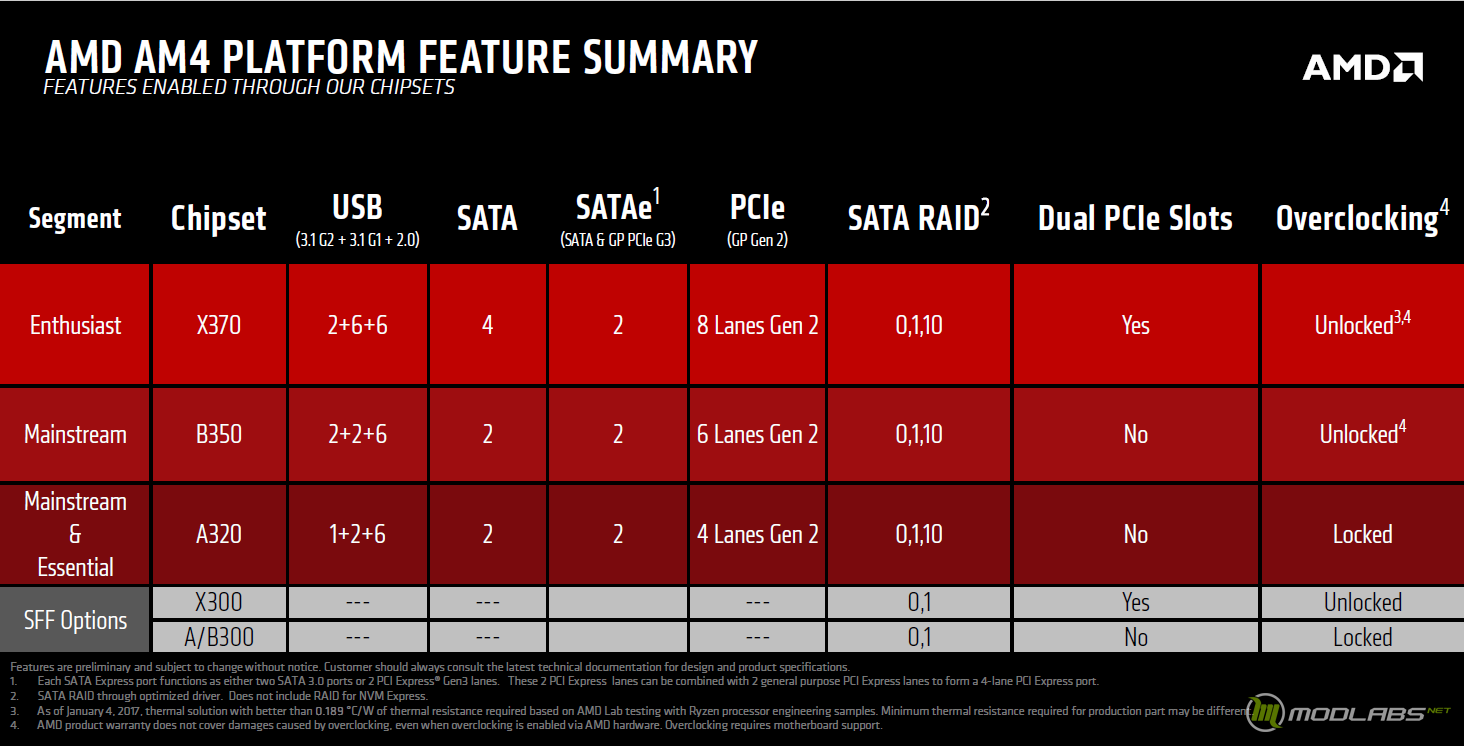

В дополнении к заложенным в процессор возможностям, вокруг него необходимо создать обвязку. Именно для этой задачи AMD представили несколько основных вариаций чипсетов: AMD X370, AMD B350 и AMD A320. Каждый из них нацелен на определенный сегмент пользователей. Весьма интересно, но X370 и B350 различаются между собой не так значительно, как могло бы быть. Например, поддержка тандема видеокарт заложена только в топовом X370, опция нужная не всем пользователям, но это хорошо, будет интереснее делать выбор материнской платы.



Знакомство с процессором AMD Ryzen 7 1700X

AMD Ryzen 7 1700X приехал к нам в комплектации без BOX-кулера. Если сравнивать Ryzen с предыдущими поколениями, то визуально общий подход к его изготовлению не изменился. Здесь по-прежнему есть массивная теплораспределительная крышка, теперь на ней красуется хорошо видное название RYZEN.

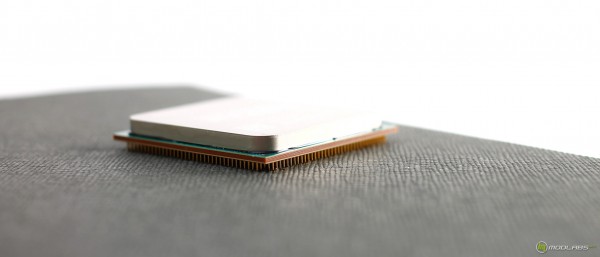

Принцип установки в материнскую плату не изменился, на процессе расположено 1331 ножка. Для платформы на Socket AM3+ использовалось 942. Отмечу, что расположенные ножки образуют небольшой квадрат с пустым центром, ранее они занимали почти всю доступную площадь обратной стороны процессора.

Знакомство с материнской платой ASUS PRIME X370-PRO

Для тестирования AMD Ryzen 7 1700X мы использовали материнскую плату ASUS PRIME X370-PRO. Как видно из названия плата базируется на топовом чипсете X370 и должна раскрывать все возможности платформы АМ4.

Если посмотреть на каталог решений для процессоров Ryzen от ASUS, можно заранее предположить, что рассматриваемый вариант является золотой серединой между бюджетными решением с урезанным функционалом и топовыми платами с максимальным обвесом от производителя.

ASUS PRIME X370-PRO прибыла к нам в стандартной упаковке, с хорошим оформлением и информативным содержанием. В комплекте поставки нашлось все самое необходимое для запуска системы: инструкция пользователя, пара SATA-кабелей, заглушка для корпуса, мостик SLI HB (2-WAY-M) и набор ASUS Q-Connector.

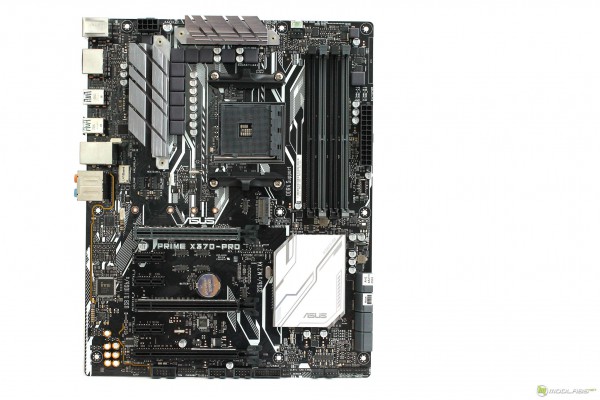

Плата выполнена в полноразмерном форм-факторе ATX, что обуславливает ее размеры в 305x244 миллиметров. После теста моделей из семейства ASUS ROG, представитель PRIME выглядит максимально сдержанно: черные цвета, белая разводка дорожек и названий основных компонентов, отсутствие монструозных радиаторов охлаждения.

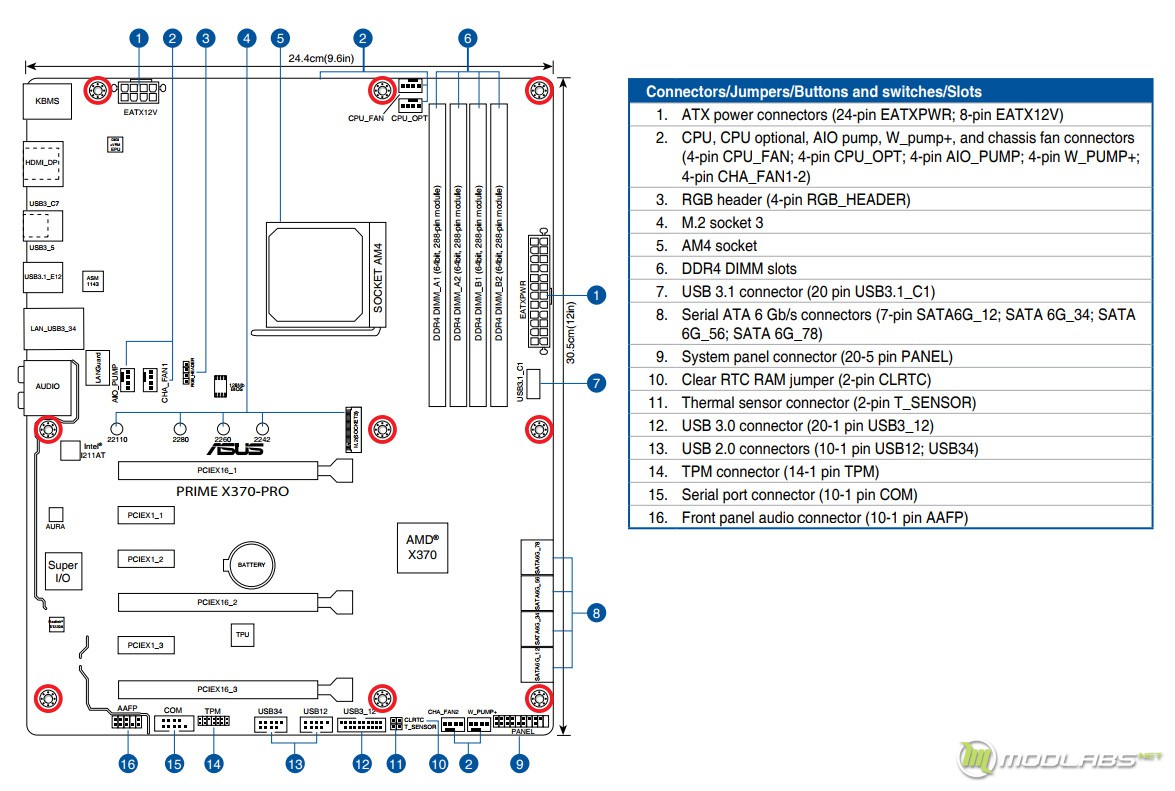

Общее расположение элементов ASUS PRIME X370-PRO более детально.

На панели расширения есть вполне стандартный набор разъемов:

• Один PS/2;
• По одному HDMI и DP (Для процессоров APU);
• Семь USB 3.1 Type-A;
• Один USB 3.1 Type-C;
• Один LAN-разъема RJ-45;
• Один оптический S/PDIF;
• Пять аудиоразъемов miniJack;

Плата поддерживает установку всех имеющихся на текущий момент процессоров с сокетом AMD AM4, а именно: Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7.

Для установки оперативной памяти распаяны четыре полноразмерных слота DIMM DDR4 SDRAM. Согласно сайту производителя, максимально поддерживаемый объем составляет 64 ГБ. На текущий момент для использования заявлены следующие режимы: 2133/2400/2666/2933(O.C.)/ 3200(O.C.).

Так как AMD Ryzen обладает встроенным контроллером памяти, в момент запуска платформы многие энтузиасты столкнулись с проблемами поддержки комплектов высокочастотной памяти. С тех пор ситуация изменилась. AMD приняли меры и начали работу по исправлению, путем обновления микрокода AGESA (AMD Generic Encapsulated System Architecture). По результатам в актуальных версиях BIOS появились частотные режимы с шагом в 133 МГц вплоть до DDR4-4000. Забегая вперед скажу, что для сегодняшних тестов мы использовали комплект оперативной памяти DDR4 GeIL SUPER LUCE – 4 планки и базовая частота в 3200 МГц.

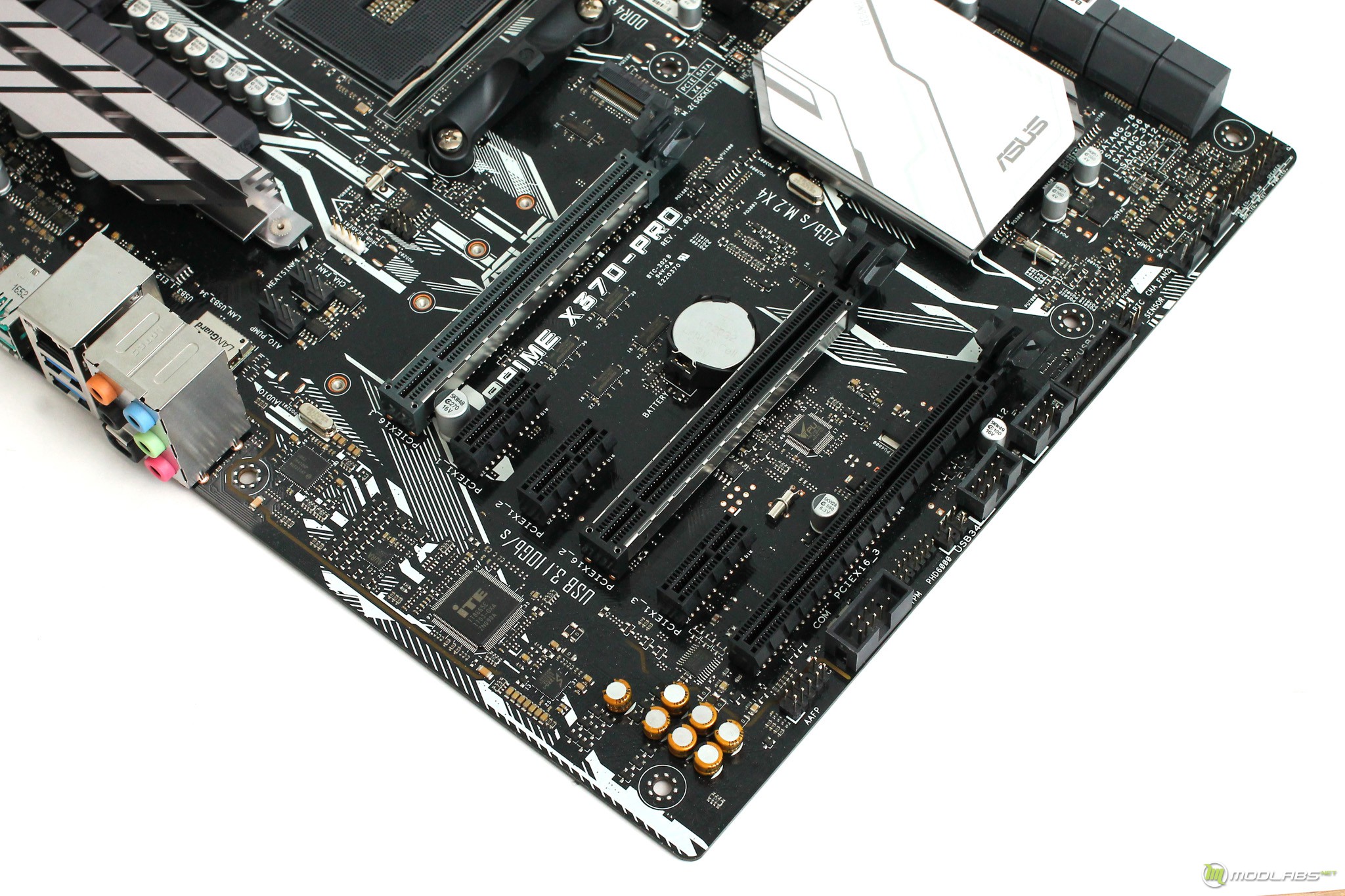

Набор слотов расширения для ASUS PRIME X370-PRO следующий:

• M.2 PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

Два основных PCI Express 3.0 работают от центрального процессора и могут распределять линии в следующих режимах: x16+x0, x8+x8. Именно эти слоты обладают усиленной базой крепления к печатной плате, по терминологии ASUS технология SafeSlot. Все остальные реализованы от чипсета X370.

Из общих моментов в части обвязки материнской платы можно отметить следующее:

• Наличие звукового кодека S1220 на базе Realtek ALC1220. В реализации звуковой составляющей, как и на многих других платах ASUS, используется экранирование части PCB, разделение аудиоканалов и функции определения сопротивления подключенных наушников;
• За поддержку сетевого интерфейса Gigabit Ethernet отвечает контроллер Intel I211-AT;
• Для подключения накопителей есть восемь разъемов SATA 6 Гбит, все они реализуются посредством чипсета X370, есть поддержка RAID 0, 1 и 10;
• К плате можно подключить шесть вентиляторов с помощью 4pin разъемов, для управления используется комплекс Fan Xpert 4;
• Обратная сторона PCB в районе звукового тракта обладает RGB подсветкой с поддержкой технологии ASUS Aura.
• Приятные мелочи для стендового использования в виде POST-индикатора или распаянных клавиш запуска/перезагрузки не предусмотрены.

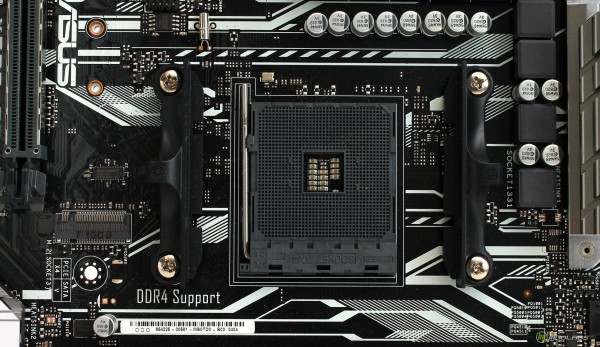

AMD с выпуском платформы AM4 фундаментально не изменила подход к креплению системы охлаждения. По-прежнему есть добротный металлический бекплейт и парочку пластиковых направляющих для фиксации «ушек» стокового кулера. Однако, расположение отверстий в печатной плате были изменены на несколько миллиметров и старые системы охлаждения от той же AM3+ не подходят.

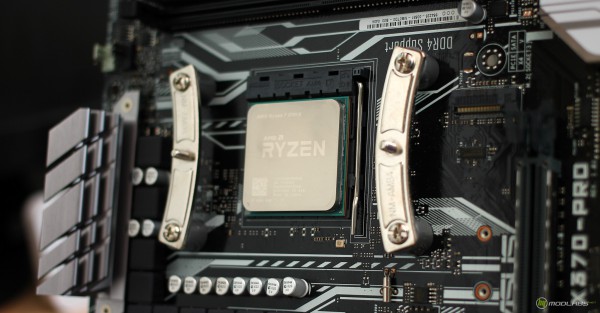

На этом событии производители систем охлаждения сделали явный акцент при выпуске новых вариаций кулеров. Многие производители суперкулеров первого эшелона представили специальные наборы крепления. Так Noctua сформировала целый список комплектов для различных кулеров, к нам добрался один специально для башни NH-D15S.

При его использовании штатный бекплейт остается на месте, появляется возможность установки уже имеющейся системы охлаждения. В любом случае, на текущий момент вариантов охлаждения для платформы AM4 достаточно.

Система в работе

Для тестов мы использовали тестовые стенды со следующей конфигурацией.

• Процессоры: AMD Ryzen 7 1700X; Intel Core i7-7700;
• Материнские платы: ASUS PRIME X370-PRO; ASUS ROG MAXIMUS IX CODE;
• Система охлаждения: Noctua NH-D15S;
• Видеокарта: Sapphire AMD Radeon RX 570 NITRO+;
• Оперативная память: GeIL SUPER LUCE 16 ГБ (4X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

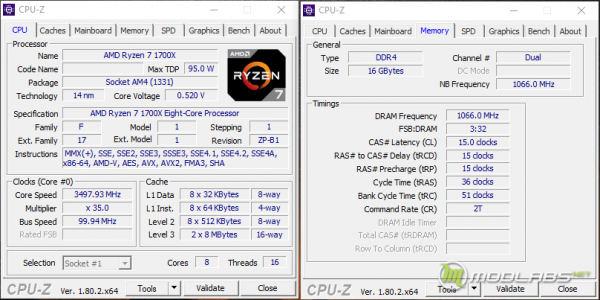

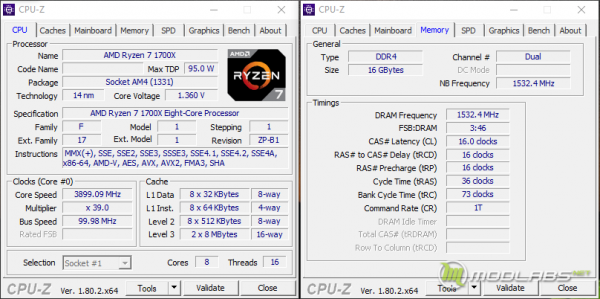

Утилита CPU-Z опознала все основные характеристики AMD Ryzen 7 1700X. По умолчанию процессор имеет три шага частоты: базовая, динамическая и XFR, что соответственно составляет 3400, 3800 и 3900 МГц. Первым делом, после запуска системы на Ryzen 7 1700X открываешь диспетчер задач, и наблюдаешь графики по 16 потокам J.

По результатам тестов в большинстве приложений процессор работал именно в режиме динамической частоты с множителем x35, что в итоге составляло 3497 МГц при напряжении в 1,232 В. Для нагрузки процессора Burn-тестом мы использовали актуальную версию LinX v1.0.0К AMD Edition, рабочая температура по данным HWiNFO составила 75,9°С.

ASUS PRIME X370-PRO, как и многие другие платы производителя, обладает режимами TPU, в которых происходит автоматический разгон системы. При выборе режиме TPU1 наблюдаем увеличение множителя до x37,5 и рабочего напряжения до 1.428 В. Автоматически задействуется режим D.O.C.P для разгона памяти.

При установке TPU2 – множитель поднимается до 38,25, а напряжение остается на том же уровне 1.428 В. Автоматически задействуется режим D.O.C.P для разгона памяти.

Средние значения разгонного потенциала AMD Ryzen почти полностью «обкатаны», например можно ознакомится с небольшой статистической таблицей. Отметим, что все Ryzen носят под своей крышкой припой! Поэтому для разгона требуется подобрать должное охлаждение, адекватную материнскую плату и конечно же удачный процессор :). С хорошими башнями можно рассчитывать на частоты в диапазоне 3850-3950 МГц, для больших значений требуется улучшение охлаждения, тонкая подборка настроек и удачливость конкретного экземпляр. Для прохождения тестов в режиме разгон мы с ходу установили частоту в 3900 МГц для всех ядер, в режиме экспериментов удавалось продвинуться еще немного.

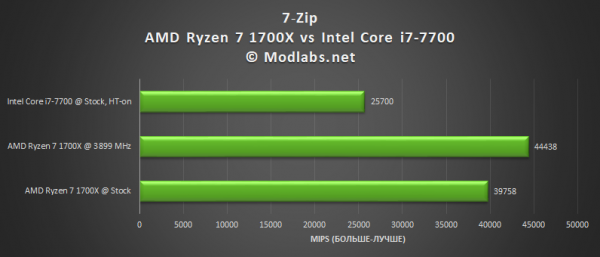

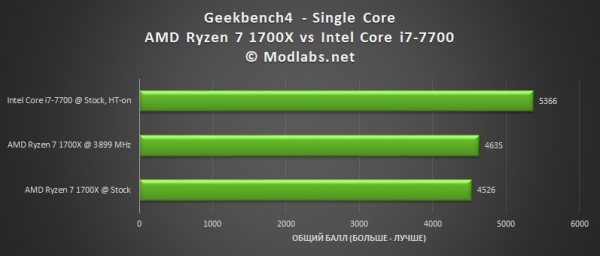

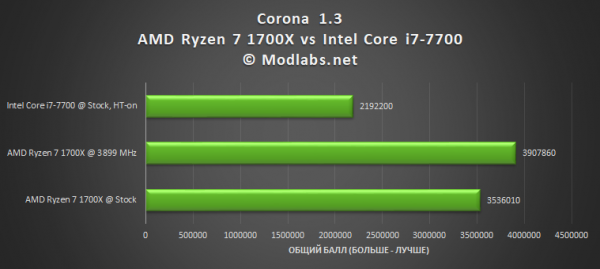

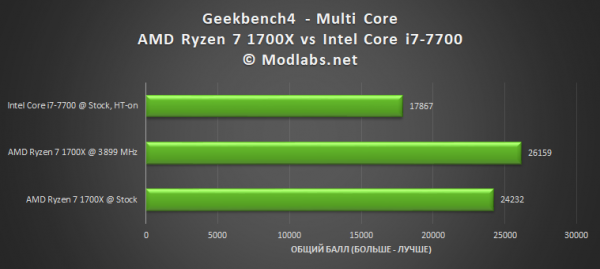

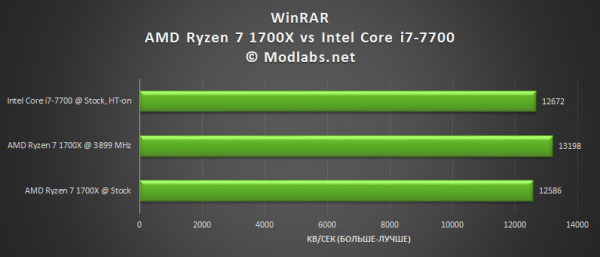

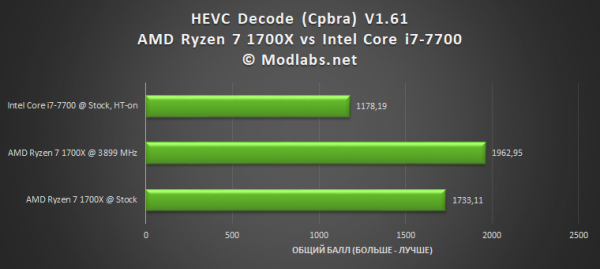

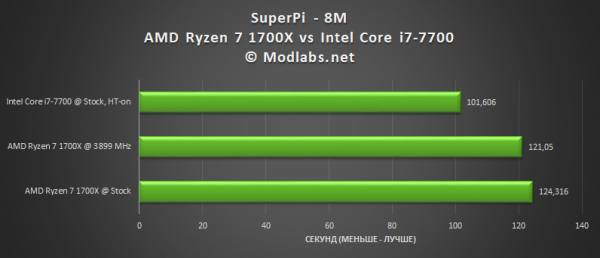

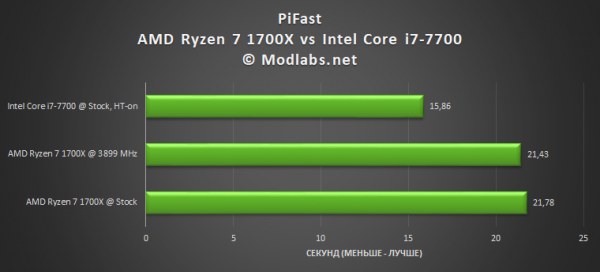

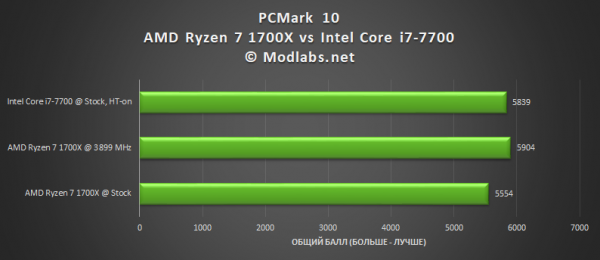

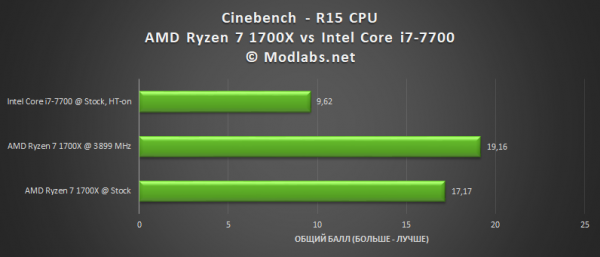

Далее приведем результаты тестирования в группе 2D-приложений.

Резюмируем

На момент публикации материала, AMD Ryzen 7 1700X хорошо доступен на прилавках столичных магазинов. При этом его средняя цена составляет порядка 25000 рублей. Материнские платы для процессоров AMD Ryzen так же доступны в различных ценовых категориях – на любой вкус и цвет.

Если говорить о сборке и запуске системы на базе AMD Ryzen 7 1700X, то все прошло гладко, с явными сюрпризами при тестировании новой платформы столкнуться не пришлось, но здесь заслуга актуальных версий BIOS ;). Разгон подопытного тоже укладывается в обычную логику: ставим охлаждение получше, ищем максимальный предел по стабильной частоте. Процедуры скальпирования проводить не нужно, разве что итоговый прирост по частоте не столь велик относительно номинальных значений.

Что касается производительности, то подопытный отличился явным преимуществом в многопоточных приложениях над представителем архитектуры Intel Kaby Lake, но не во всех сценариях обогнал конкурента в производительности на одно ядро. Поэтому можно сделать однозначный вывод: модели AMD Ryzen 7 отлично подойдут для создания сборки и запуска приложений с активным использованием многозадачности. Надеюсь в ближайшее время мы познакомимся и с остальными представителями Ryzen. Очень хорошо, что в сегменте процессоров появился новый виток конкуренции, который надеюсь будет продолжаться без длительных периодов тишины!
