В начале года мы тестировали новые процессоры Intel семейства Kaby Lake и материснкую плату компании ASUS - ROG STRIX Z270F, связка которых нам очень понравилась. Разработчики продолжили улучшать функциональность и производительность своих решений, дорабатывая концепцию и внося поддержку новых функций. Именно на этом заключительном этапе компания ASUS представила флагманскую модель линейки ROG STRIX под индексом "Z270E", получившую прежние наработки и отличительную черту от других моделей - беспроводной модуль с поддержкой интерфейсов 802.11ac Wi-Fi и Bluetooth 4.1 b

УПАКОВКА И КОМПЛЕКТАЦИЯ

Материнская плата ASUS ROG STRIX Z270E поставляется в черной упаковке с яркой полиграфией. Наименование серии STRIX относится к игровым решениям и разработчики подчеркнули это переливающейся надписью. Акцент на красочные цвета сделан и потому, что модель получила настраиваемую RGB подсветку AURA, которая совместима со многими другими комплектующими и реализовано управление всеми подсветками в системе. На лицевой стороне изображен сам продукт с металлическим окрасом и приведен перечень поддерживаемых функций и технологий.



На противоположной стороне выведены характеристики модели ASUS ROG STRIX Z270E. В нижней части отмечены главные особенности продукта – полноценная RGB подсветка AURA, звуковой кодек SupremeFX S1220A, возможность устанавливать элементы, распечатанные на 3D-принтере для создания собственного дизайна и фронтальный разъем USB 3.1.



Внутри упаковки материнская плата помещена в антистатический пакет и закреплена в центре коробки.

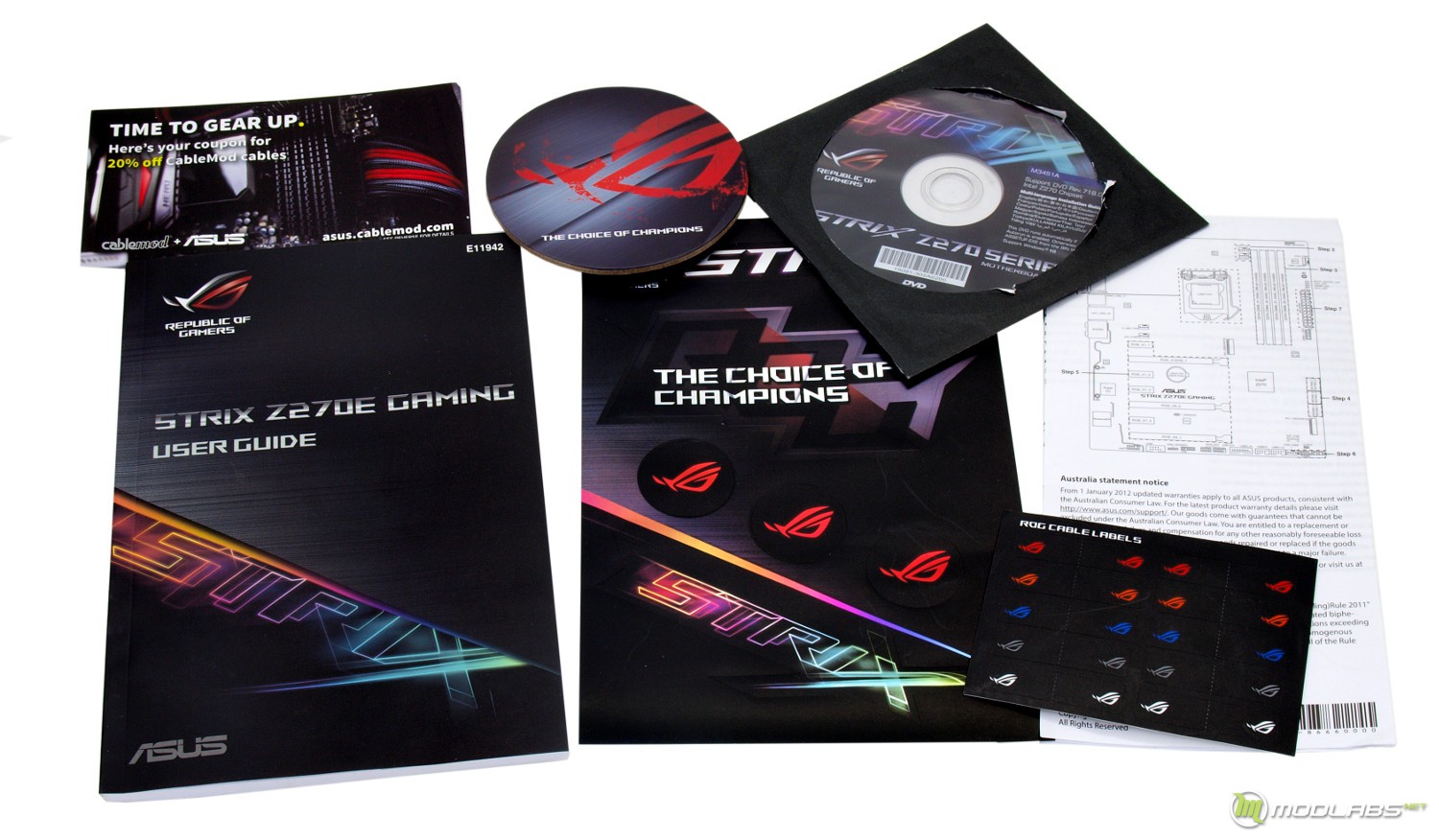

Что можно отнести к достоинствам ASUS ROG STRIX Z270E – это богатый комплект поставки! В него входят:

• Руководство пользователя;
• Краткий мануал по установке;
• Диск с драйверами и программным обеспечением;
• Купон со скидкой на кабели для материнской платы с собственным дизайном;
• Подставка для кружки серии ROG;
• Комплект наклеек и стикеров STRIX.

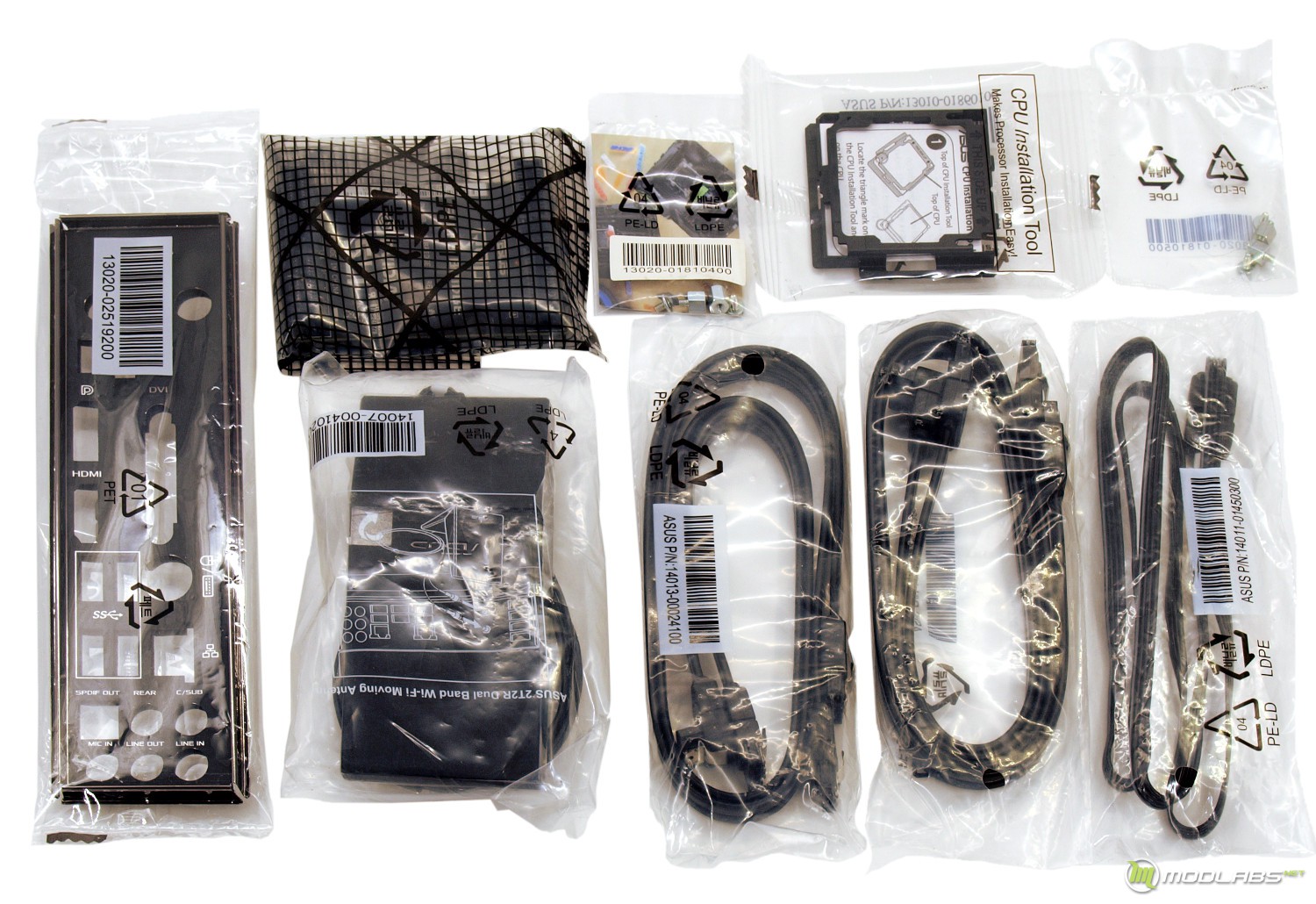

И список на этом не заканчивается:

• Четыре SATA-кабеля;
• Заглушка на заднюю панель;
• Крепление для M.2 накопителей;
• Пластиковая рамка для безопасной установки процессора в сокет;
• Кабель-удлинитель для подключения ленты RGB;
• Мостик SLI для двух видеокарт;
• Внешняя Wi-Fi антенна ASUS 2T2R.

ВНЕШНИЙ ВИД И ОСОБЕННОСТИ ДИЗАЙНА

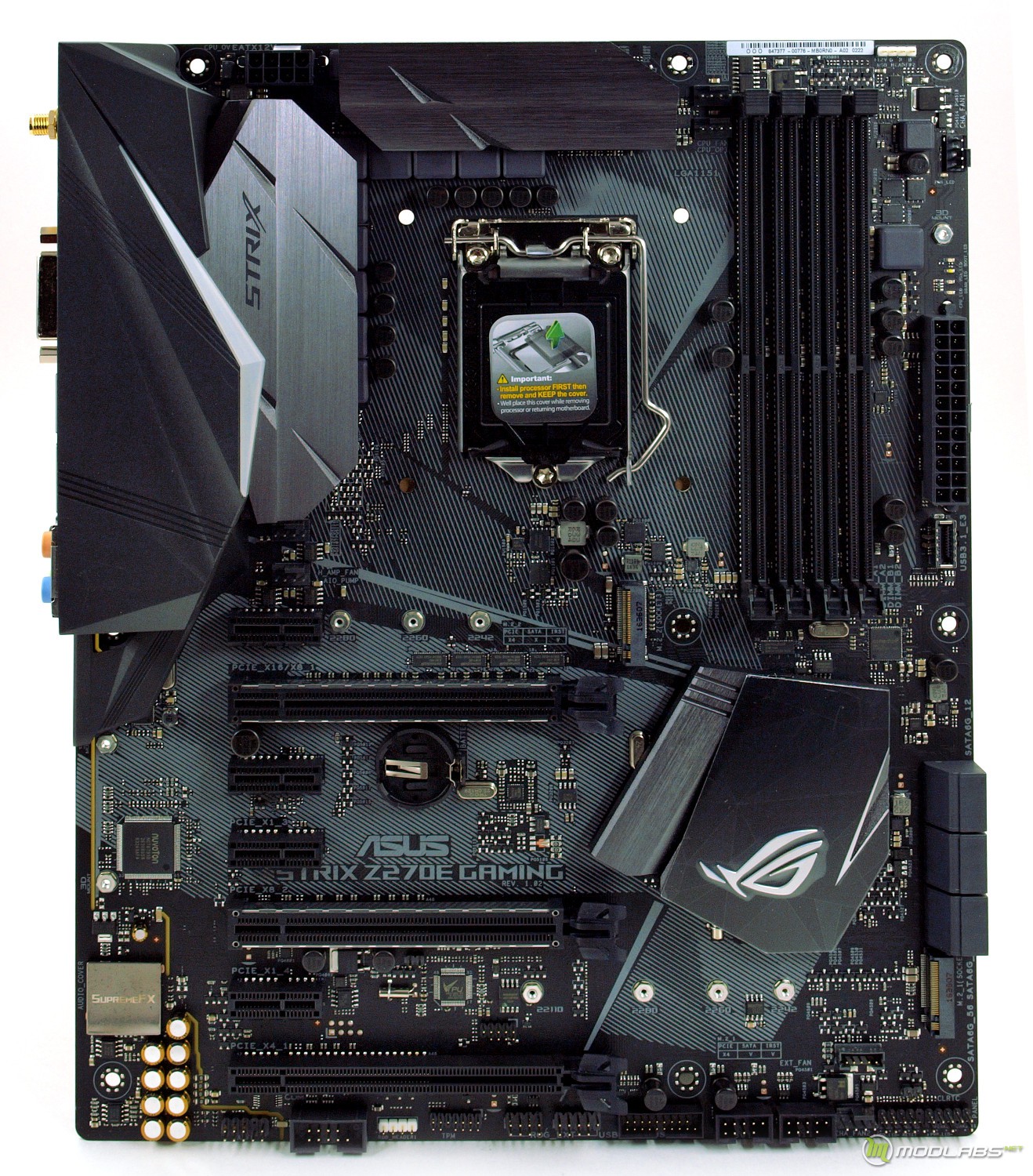

Материнская плата ASUS ROG STRIX Z270E выполнена в классическом форм-факторе ATX (304 х 244 мм). Внешний вид модели получил преимущественно черно-синее цвета, а рисунок на печатной плате схож с разводкой дорожек на PCB. В целом разработчикам удалось подчеркнуть строгий и вызывающий дизайн.

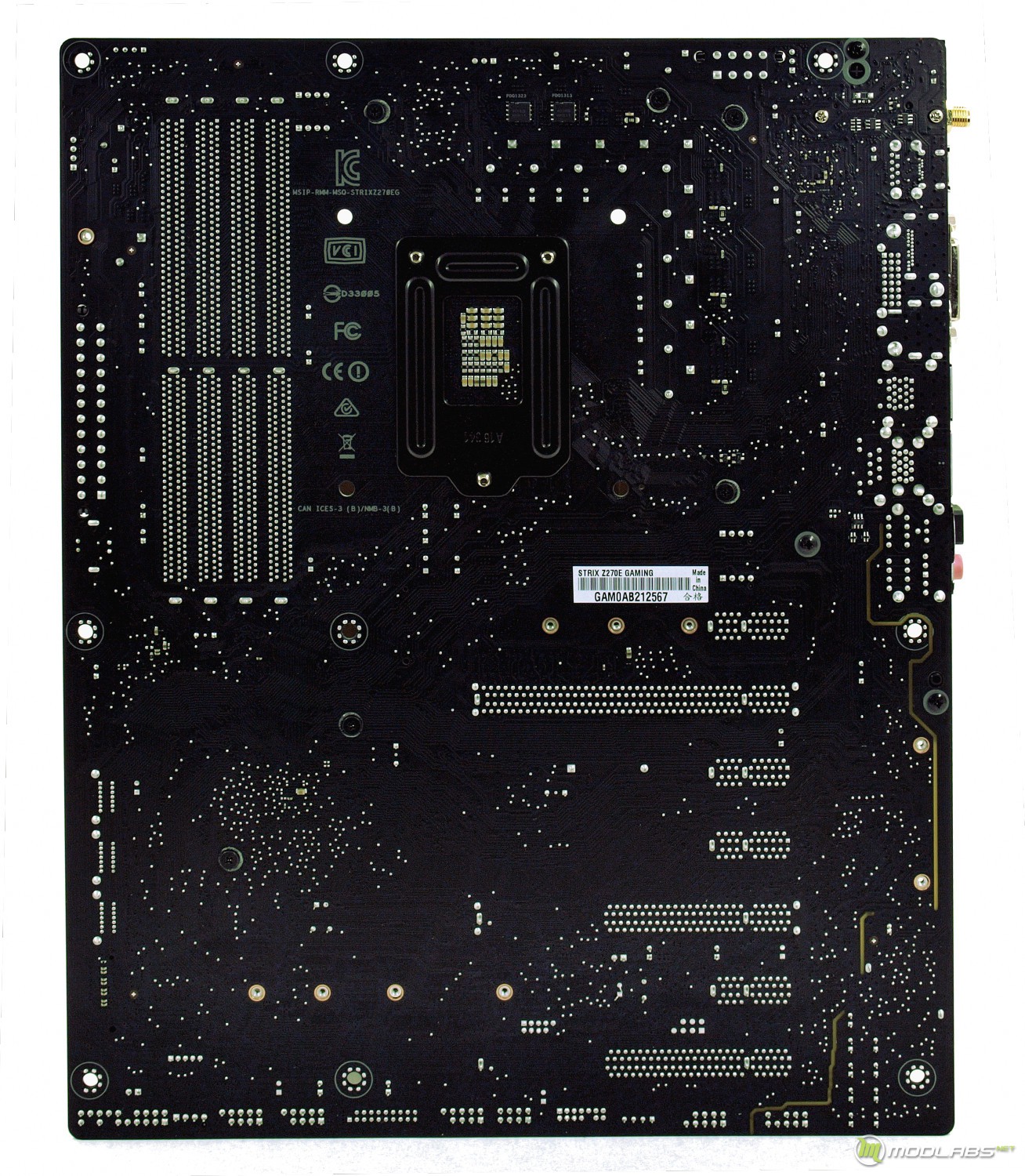

Задняя сторона не выделяется чем-то особенным. Нам хорошо различимы крепления, усиливающая опорная пластина и фазы питания. Отдельных элементов системы охлаждения не предусмотрено.

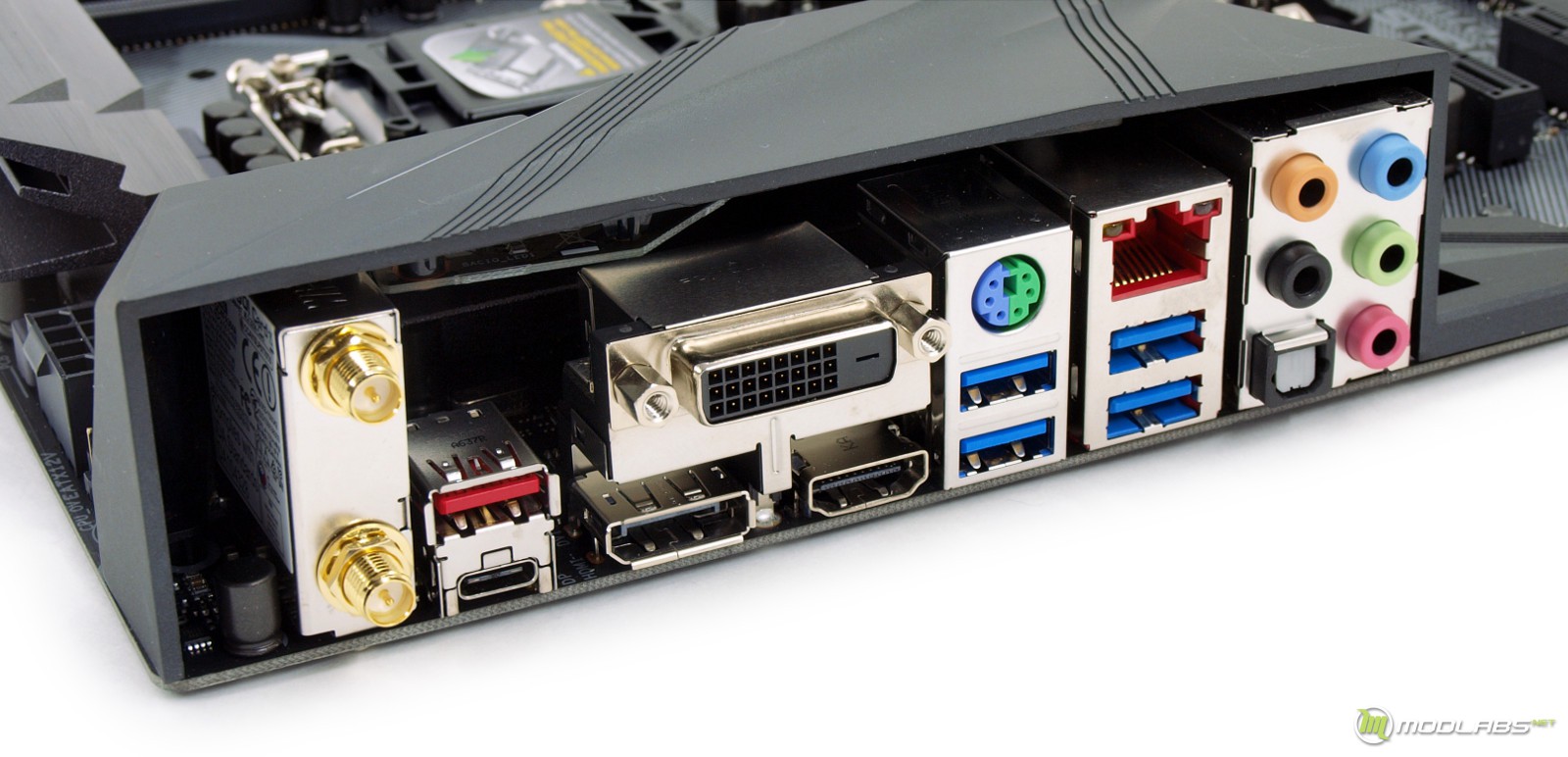

На интерфейсной панели ASUS ROG STRIX Z270E размещены следующие порты:

• 1 х PS/2;
• 1 х DVI-D;
• 1 х DisplayPort;
• 1 х HDMI;
• 2 x USB 3.1;
• 2 x USB 3.1 Gen 2 Type-A + USB Type-CTM;
• 4 x USB 3.1 Gen 1 (Blue);
• 1 x Optical S/PDIF;
• 5 x аудипортов;
• 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0.

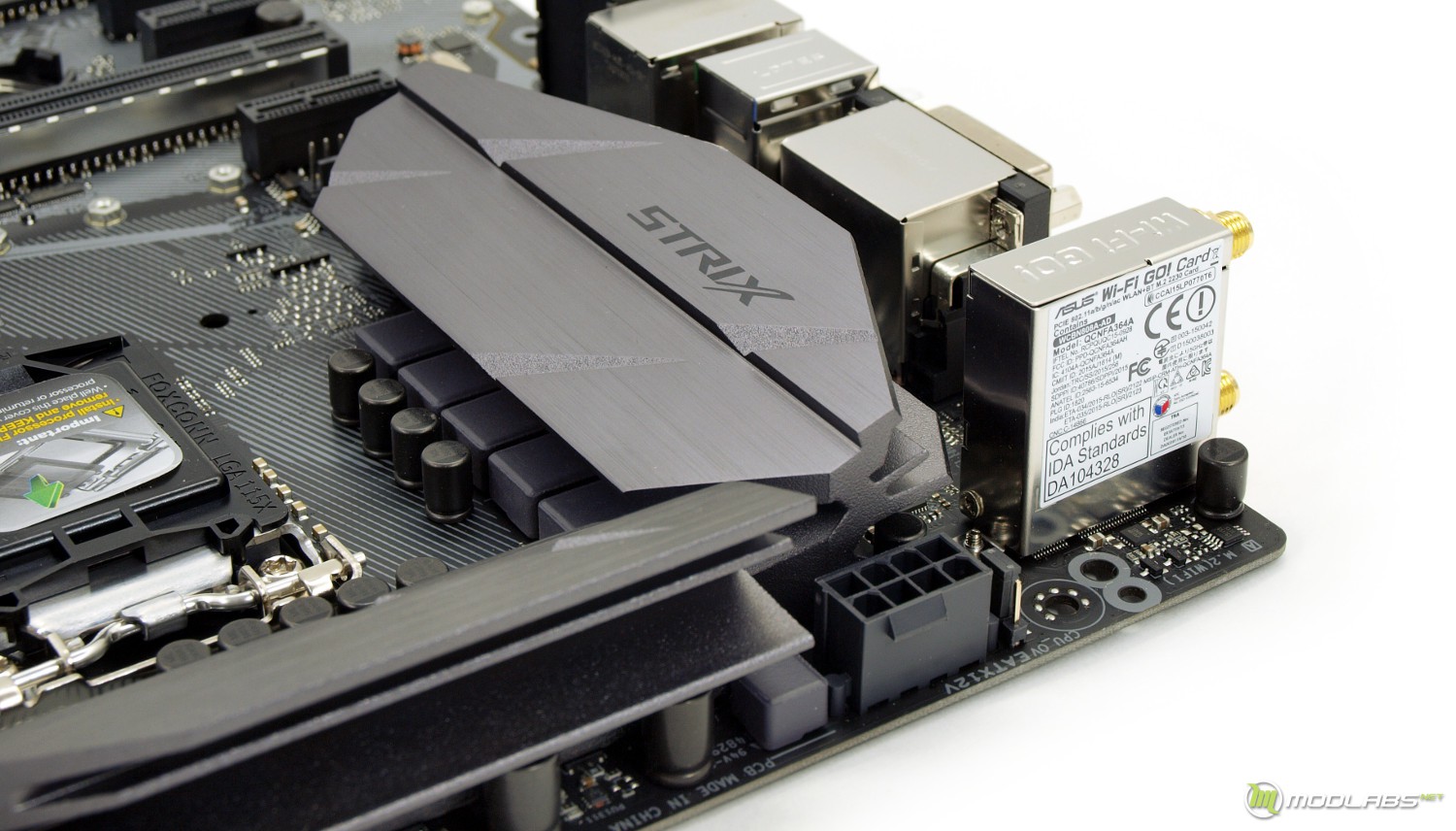

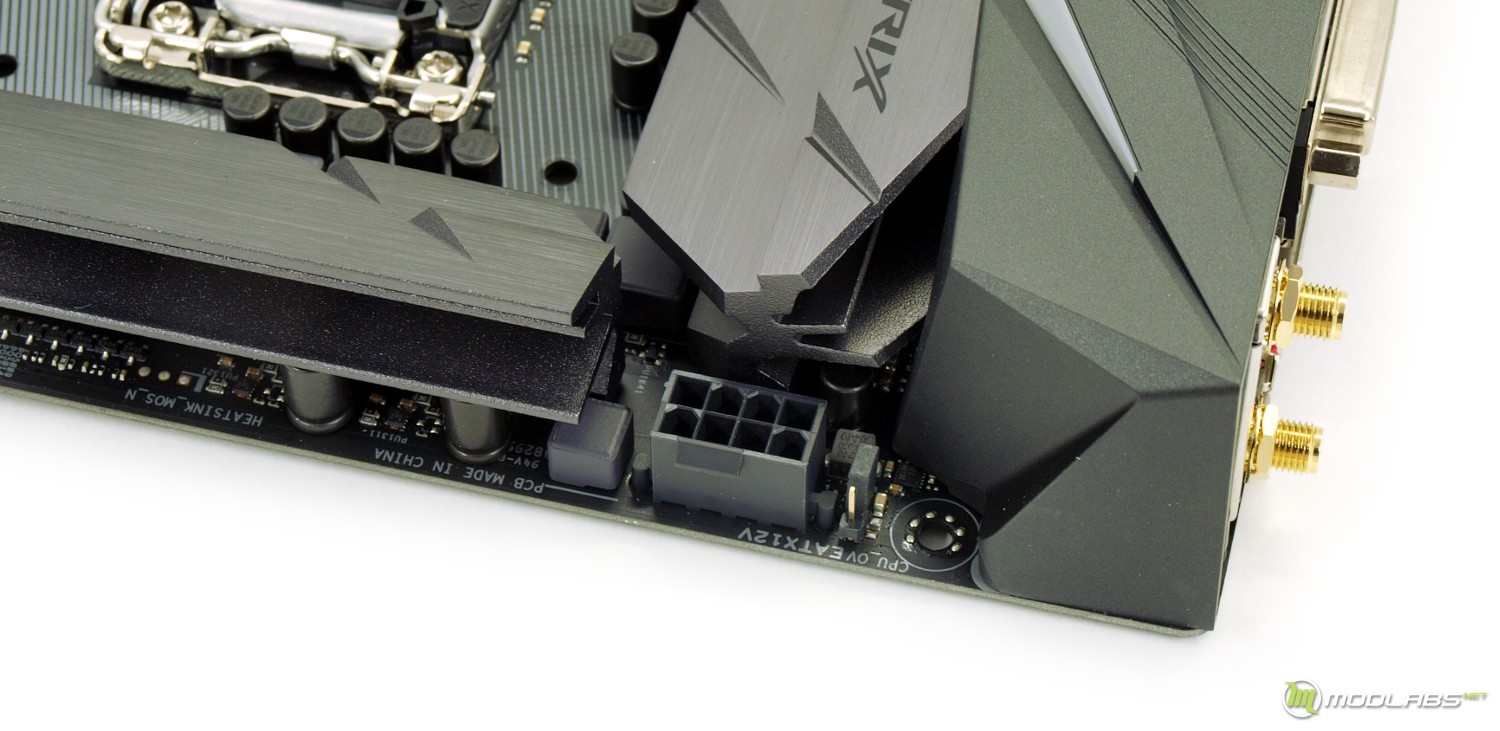

Материнская плата ASUS ROG STRIX Z270E помимо основного коннектора питания «24pin» оснащена дополнительным разъемом «8pin», размещенным в верхней части между двумя радиаторами подсистемы питания. Хоть он и спрятан глубоко, дискомфорта и неудобства подключения кабеля не выявлено.

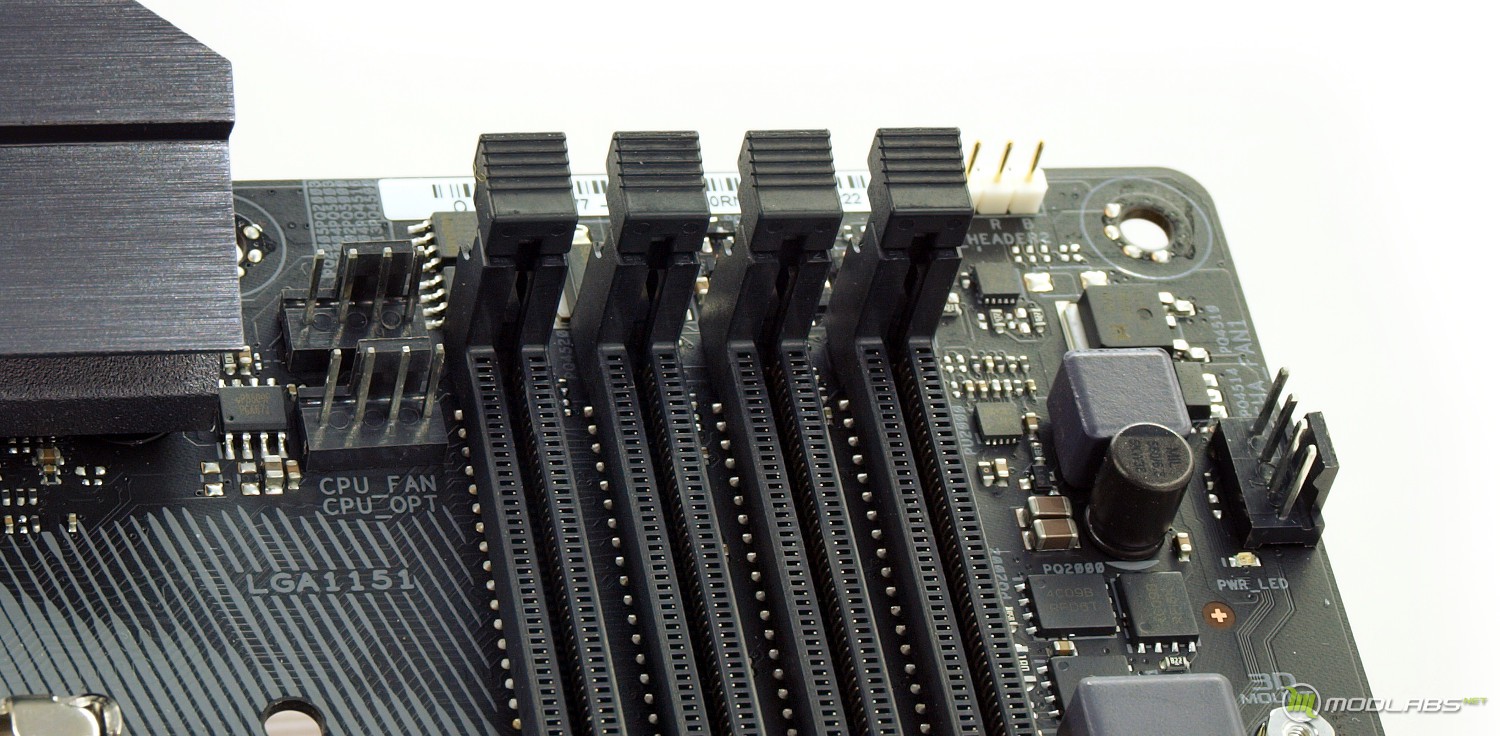

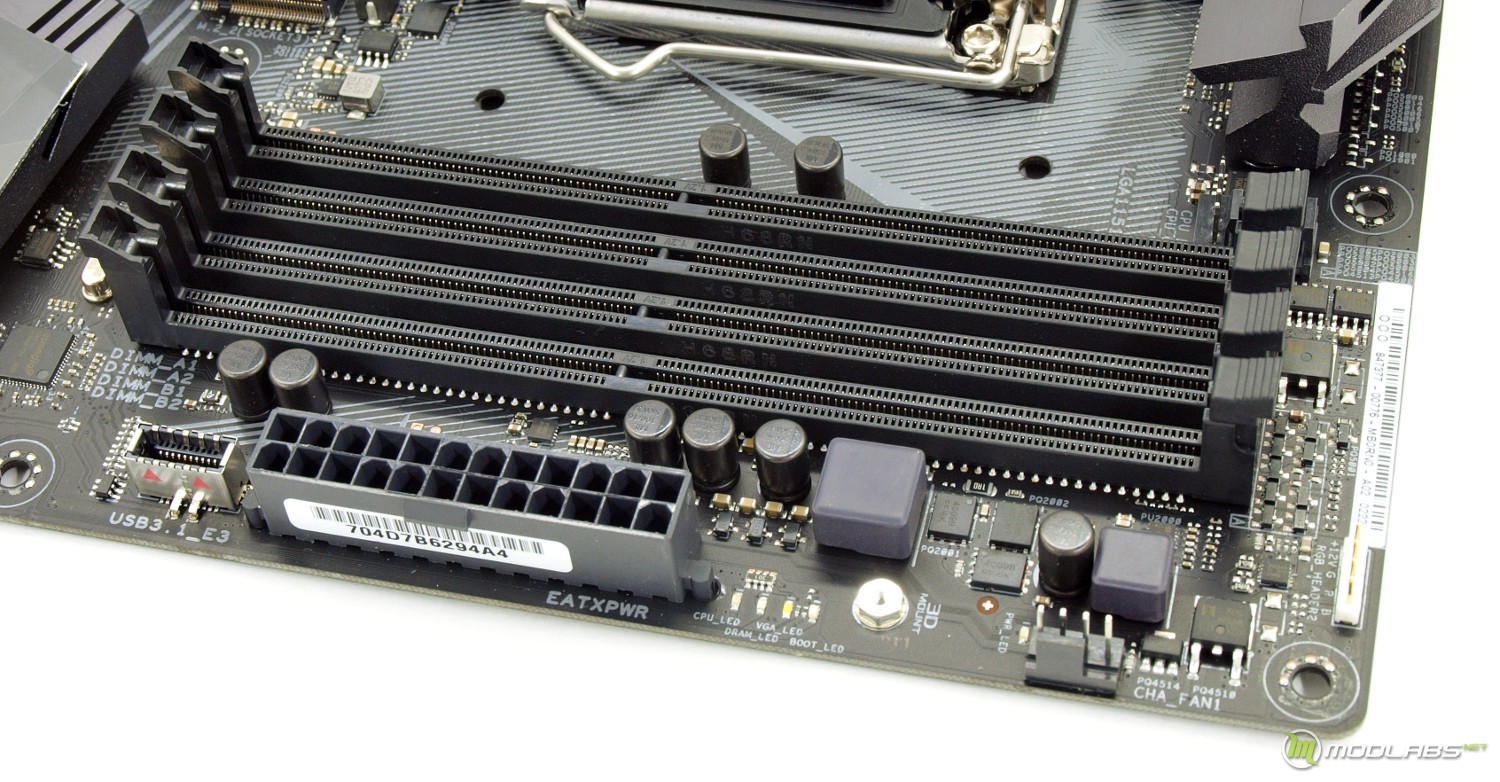

ASUS ROG STRIX Z270E оснащена четырьмя DIMM-слотами оперативной памяти DDR4 с максимальным объемом 64 Гбайт. Для 7-го поколения доступны режимы вплоть до отметки 3866 МГц при ручном разгоне. Возможно применение одного из профилей Intel Extreme Memory Profile (XMP). Разъемы оборудованы защелками с одной стороны. Здесь же размещены индикаторы ASUS Q-LED, отображающие прохождение проверки основных узлом материнской платы и сигнализирующие об неисправностях, и фронтальный коннектор USB 3.1.

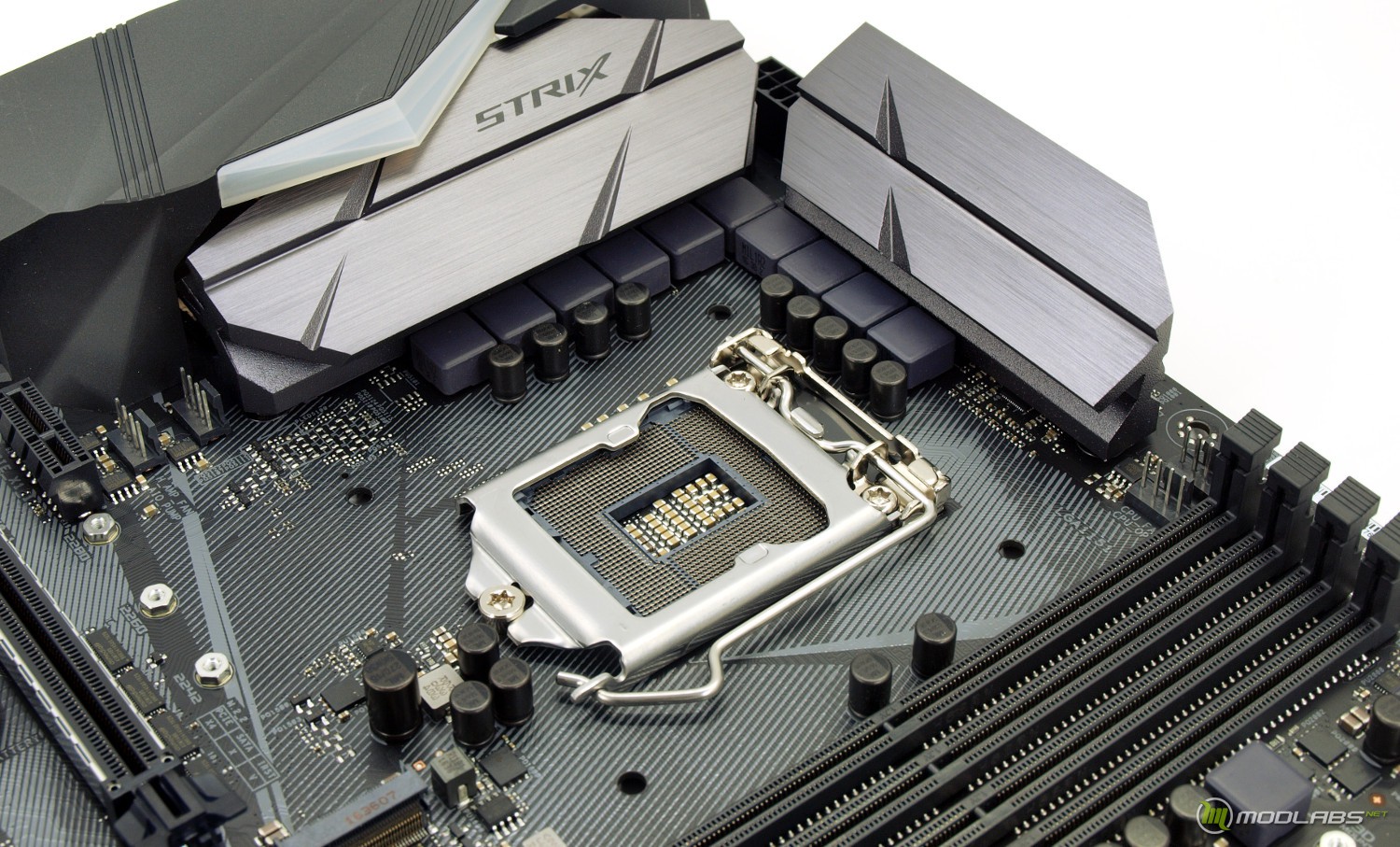

Новинка построена на системной логике Intel Z270, и где центральное место отведено актуальному сокету LGA1151 с поддержкой процессоров 6-го и 7-го поколений семейства SkyLake и Kaby Lake.

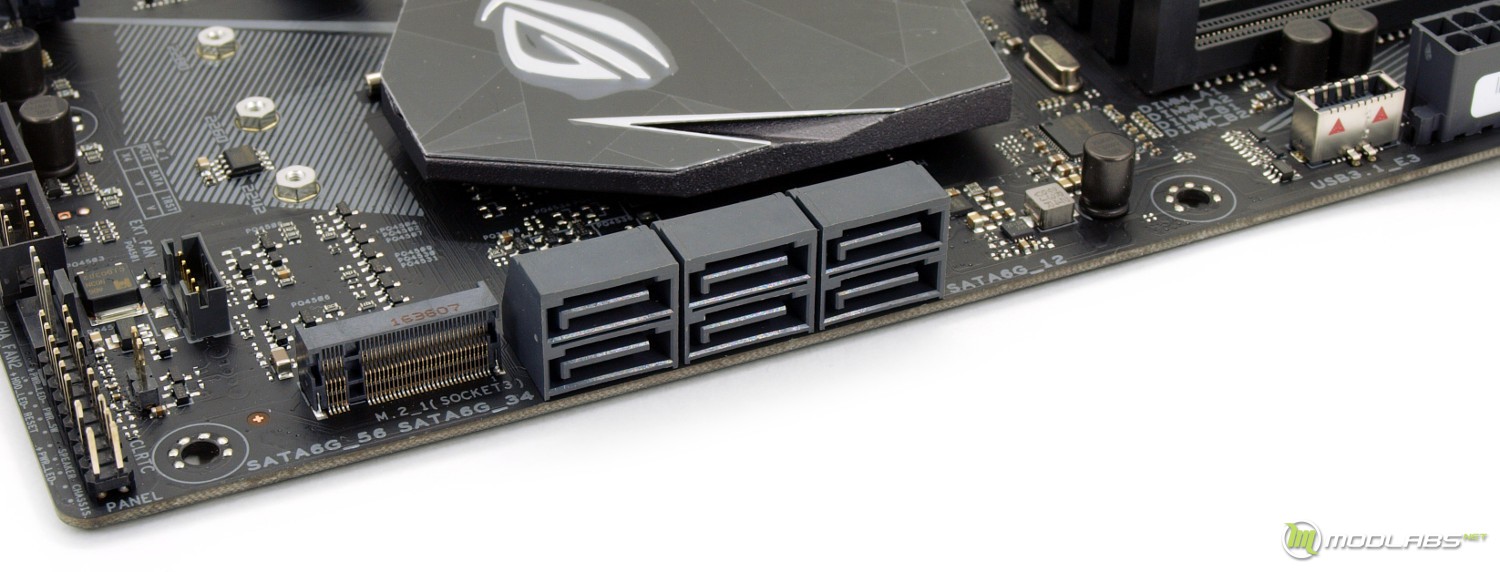

На материнской плате предусмотрены шесть разъемов SATA-III для жестких дисков и твердотельных накопителей. Дисковая подсистема включает также:

• Верхний слот M.2 - поддержка накопителей 2242/ 2260 /2280 (PCIE mode only);
• Нижний слот M.2 - поддержка накопителей 2242/2260/2280/22110 (both SATA & PCIE mode).

Заявлена поддержка накопителей Intel Optane, в которых используется память 3D XPoint.

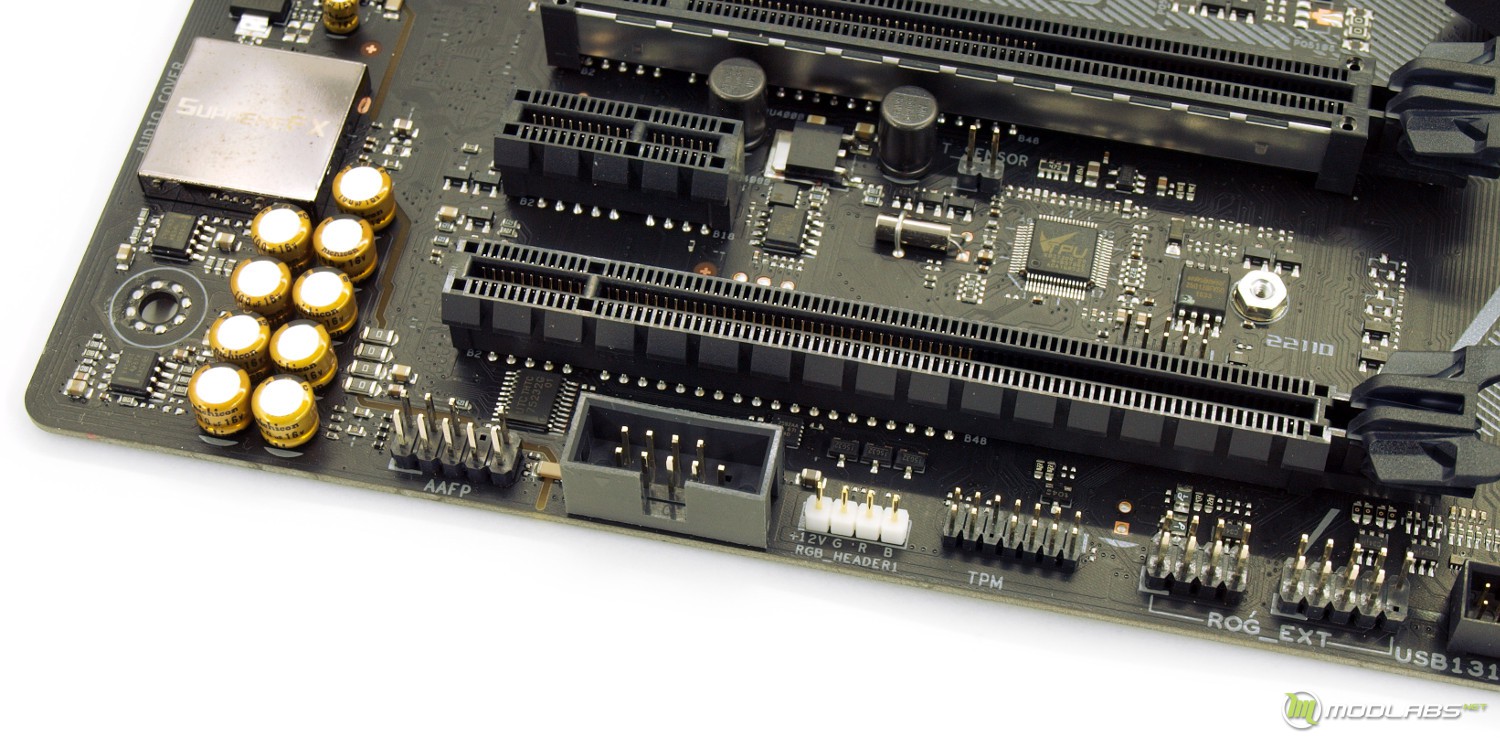

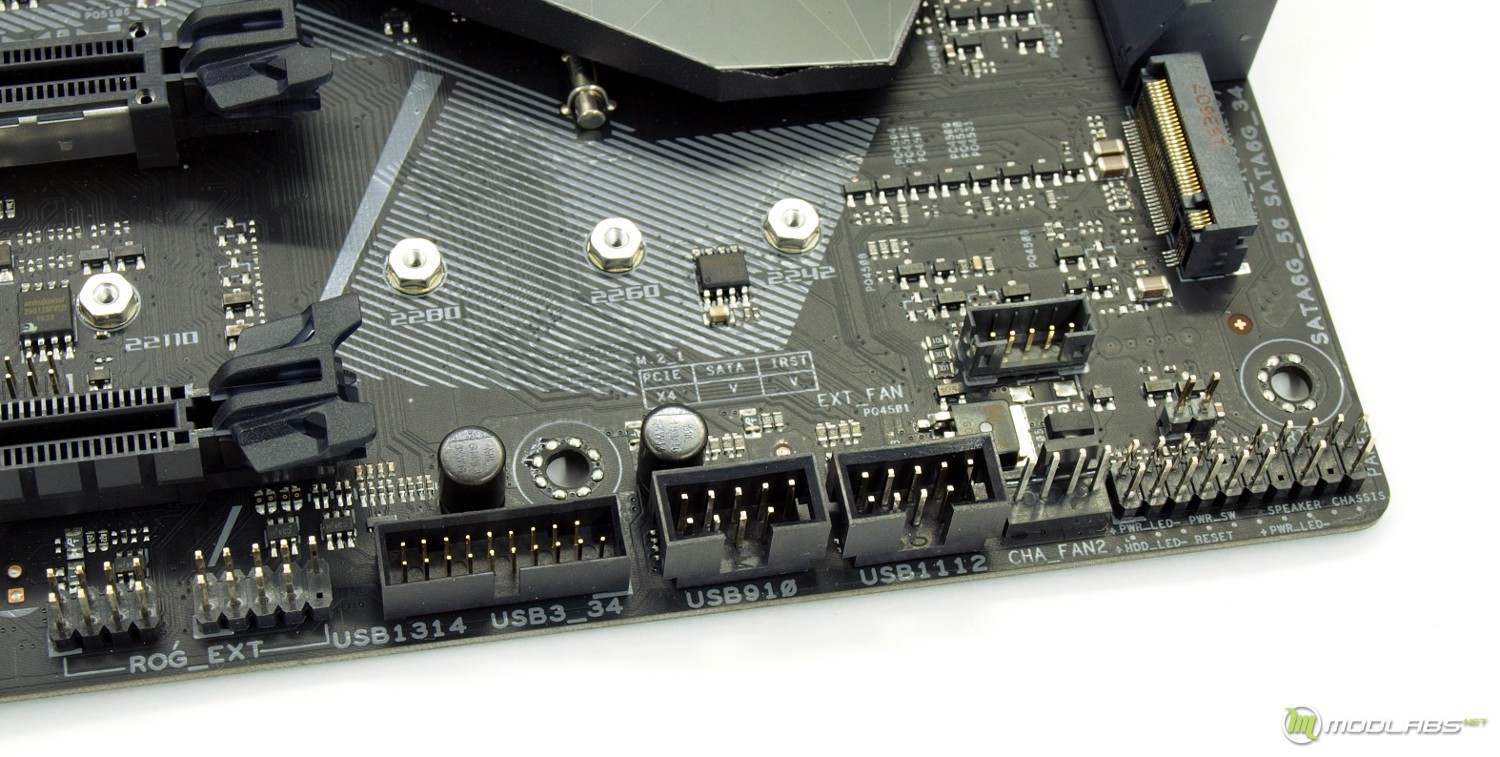

В нижней части размещена колодка панелей для подключения кнопок, светодиодных индикаторов, расположенных на передней панели. Здесь же находятся TRM-коннекторы, разъемы USB 2.0 и 3.0, COM-порт, коннектор для подключения светодиодной ленты.

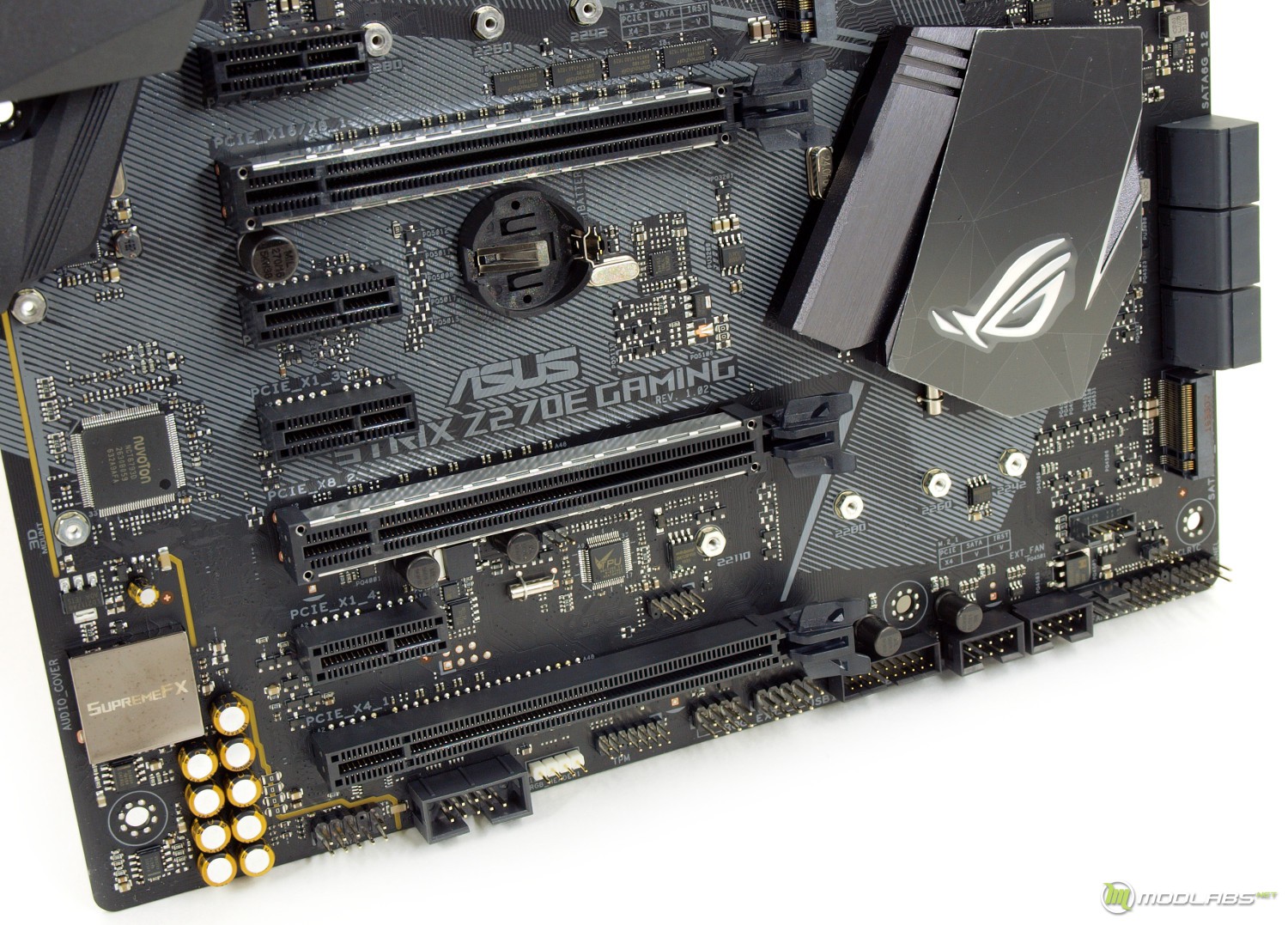

Для расширения функциональности модель обладает шестью слотами:

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 с технологией Gamer's Guardian;
• PCI Express 3.0 x1;
• PCI Express 3.0 x1;
• PCI Express 3.0 x8 с технологией Gamer's Guardian
• PCI Express 3.0 x1;
• PCI Express 3.0 x8.

Для построения мультиконфигурации из нескольких видеокарт, ASUS ROG STRIX Z270E поддерживает технологии 3-Way AMD CrossFire в режиме х8+х8+х4 и 2-Way NVIDIA SLI в режиме х8+х8.

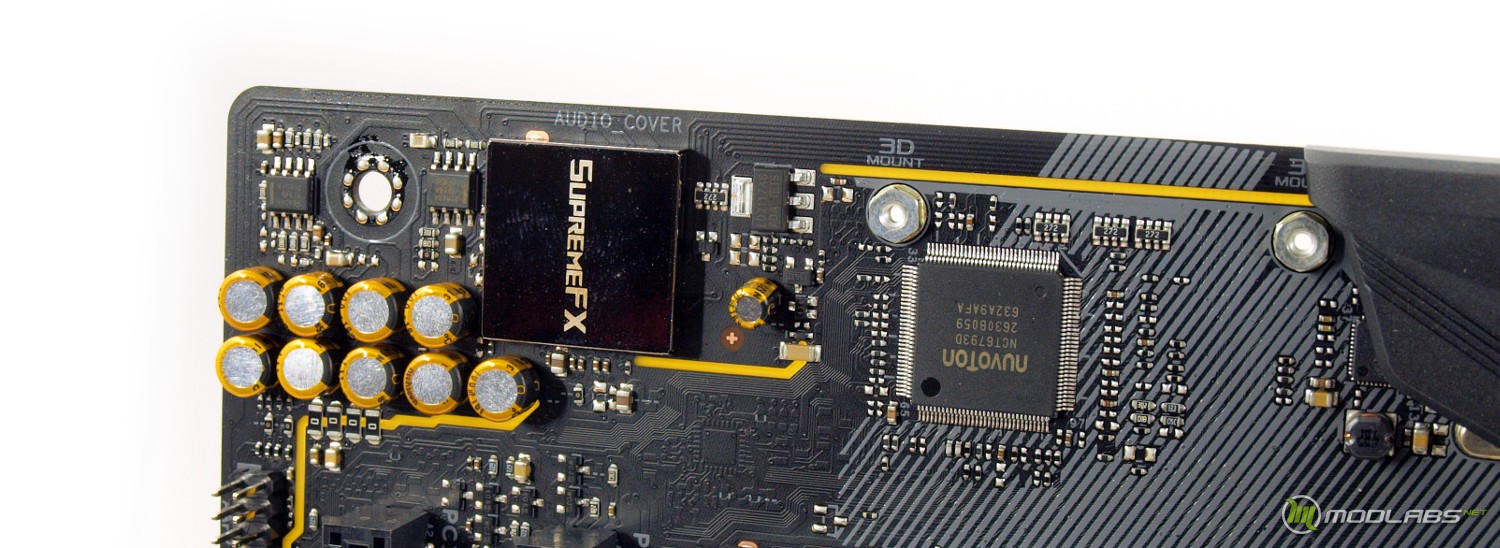

В качестве звукового тракта выступает  восьмиканальный аудиокодек SupremeFX S1220A. Согласно заявлениям разработчиков в схему питания микросхемы был добавлен стабилизатор с малым падением напряжения для улучшения чистоты электропитания, а благодаря операционным усилителям Texas Instruments RC4850 и OPA1688 достигается великолепное качество воспроизведения звука со сверхнизким уровнем искажений.

Позаботились инженеры и об эффективном охлаждении ASUS ROG STRIX Z270E. На материнской плате размешены шесть 4-pin коннектора для вентиляторов, еще один усиленный разъем с силой тока до 2 Ампер для помпы жидкостной системы охлаждения и последний - для вертушек, подключенных к одному разветвителю, например, от радиатора СВО. Функционал расширен и за счет динамической настройки вентиляторов, которая учитывает температуру не только центрального процессора, но и графического ускорителя.

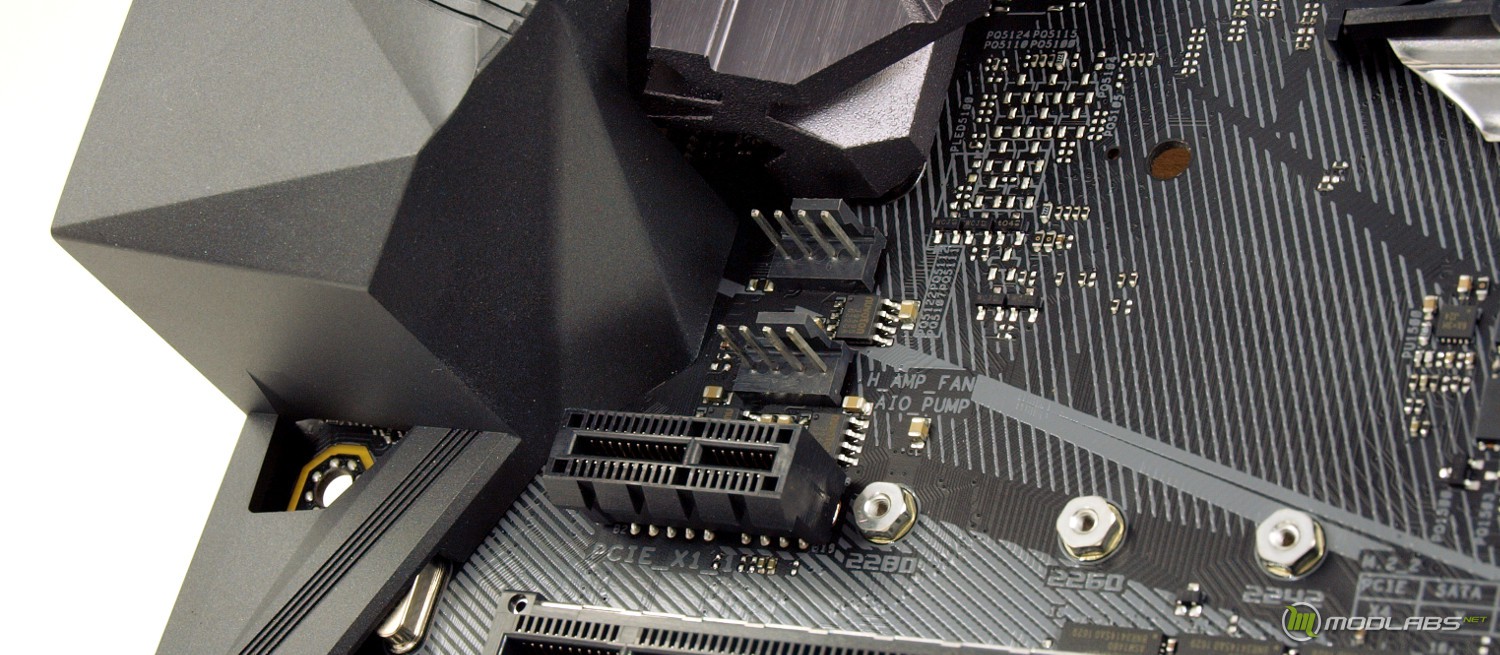

Если основные коннекторы рассредоточены у слотов оперативной памяти, то два притаились между охладителем VRM и первым разъемом PCI Express.

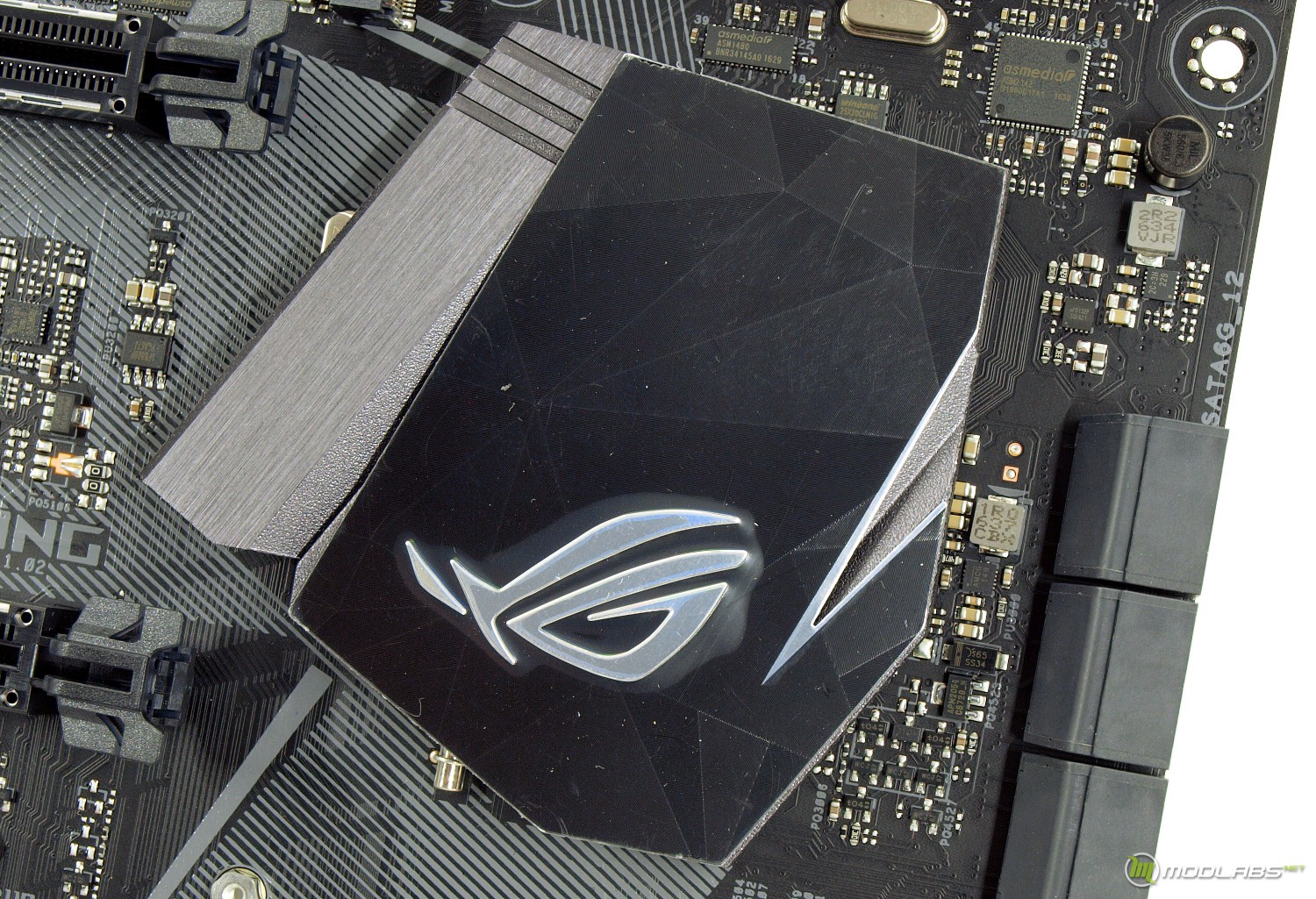

За охлаждение системной логики Intel Z270 отвечает низкопрофильный радиатор без оребрения.

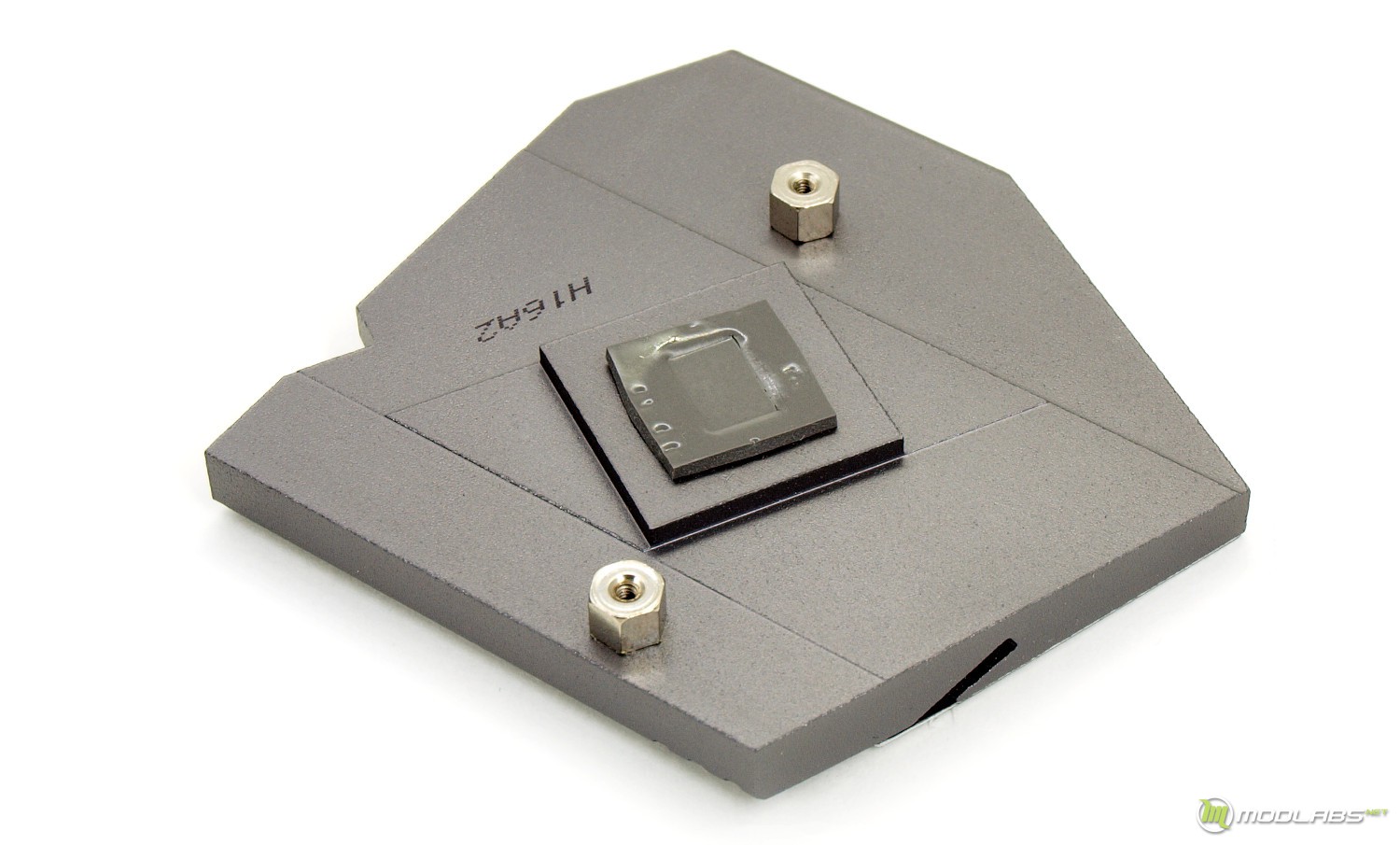

Он крепится двумя винтиками, а в качестве термоинтерфейса использована серая термопрокладка. Такое пусть и простое решение показывает высокую эффективность. В Режиме простоя температура чипа составляет 40°С, в максимальной нагрузке - 49°С.

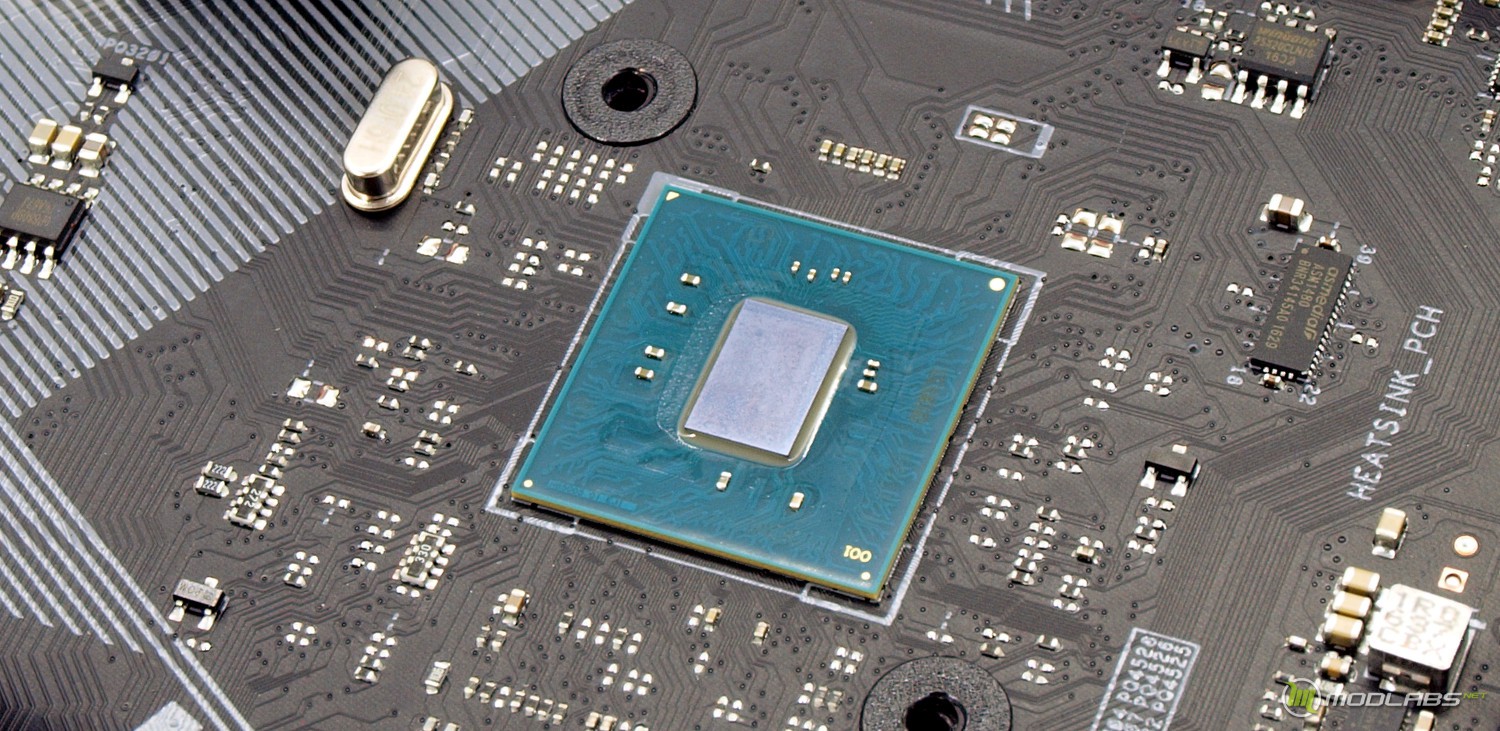

Чипсет Intel Z270.

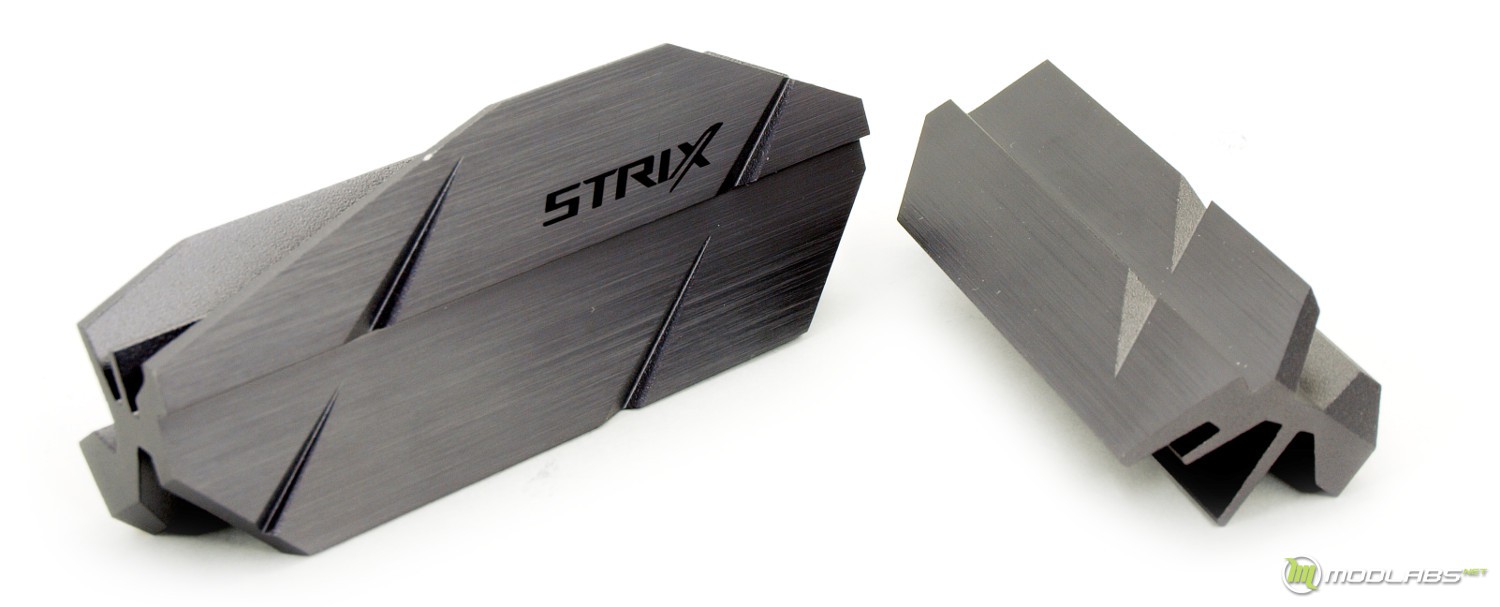

Силовые транзисторы более горячие элементы. Система охлаждения представлена двумя массивными радиаторами с характерным рисунком когтей на поверхности и выбитым наименованием серии STRIX.

Оребрение также не столько многочисленное, кулера берут своими размерами и массой: температура в простое и нагрузке составляет 32°С и 64°С соответственно.

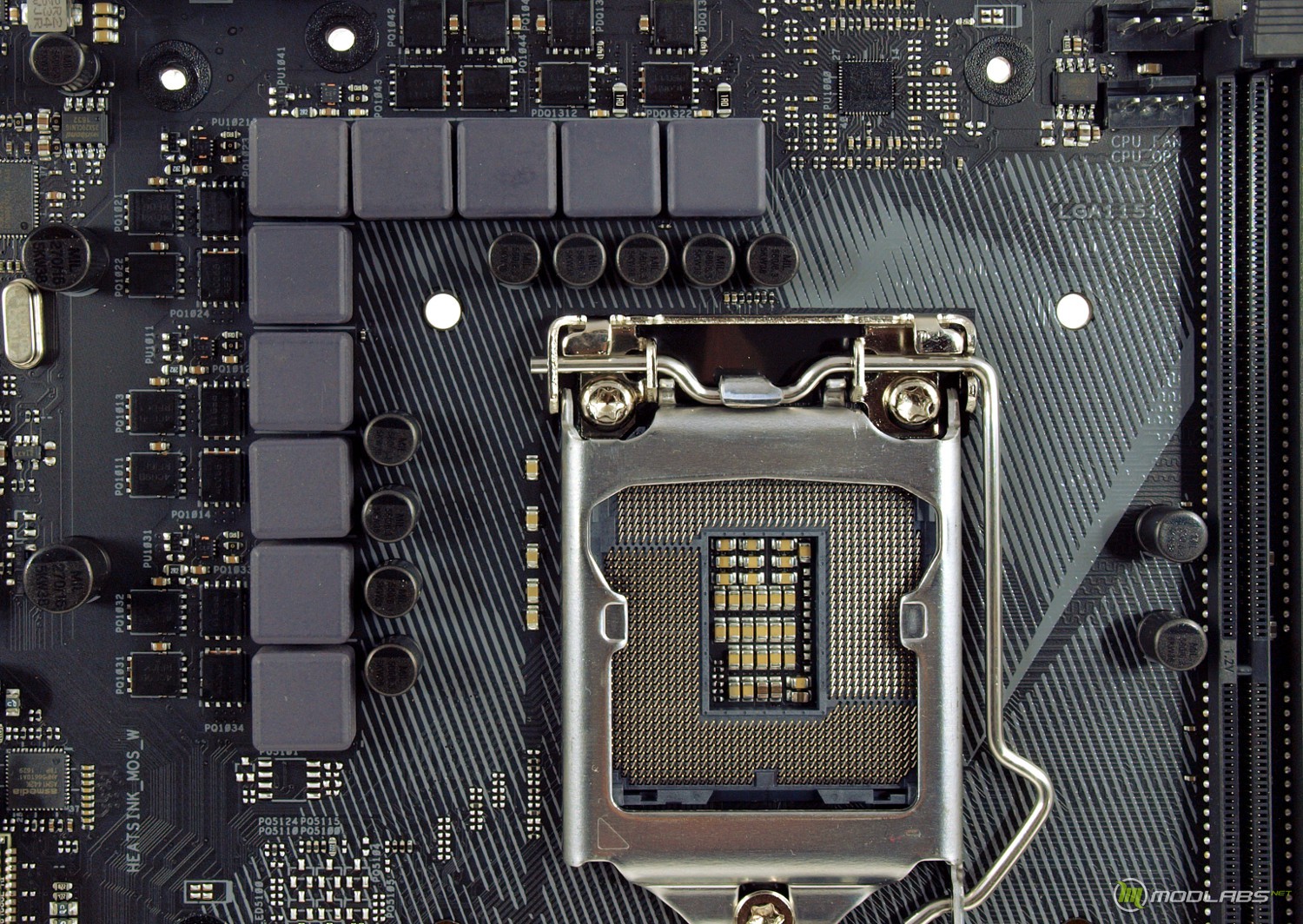

Подсистема питания ASUS ROG STRIX Z270E получила 11-фазную подсистемы питания. Она реализована по схеме, где 8 фаз отведены на центральный процессор и функционируют через удвоители, и две – на встроенную графику. Еще одна фаза – питание памяти. В общем зачете получаем «4х2 + 2 +1».

Несколько слов и об Wi-Fi. В комплект материнской платы входит двухдиапазонный модуль Wi-Fi стандарта 802.11ac с максимальной скоростью передачи данных 867 Мбит/с и поддержкой технологии MU-MIMO, которая позволяет сразу нескольким клиентским устройствам подключаться к беспроводной сети на максимальной скорости. Однако стоит учитывать два "но":

• Реальная скорость передачи данных может отличаться, точка доступа Wi-Fi работает в стандарте 802.11 a/b/g/n. Windows 10 в настоящее время не поддерживает организацию точки доступа Wi-Fi;
• Требуется поддержка режима MU-MIMO клиентом.

НАСТРОЙКИ UEFI BIOS

Интерфейс материнских плат ASUS последних поколений выполнен в графическом оформлении ROG STRIX и выделяется черно-красным оформлением.

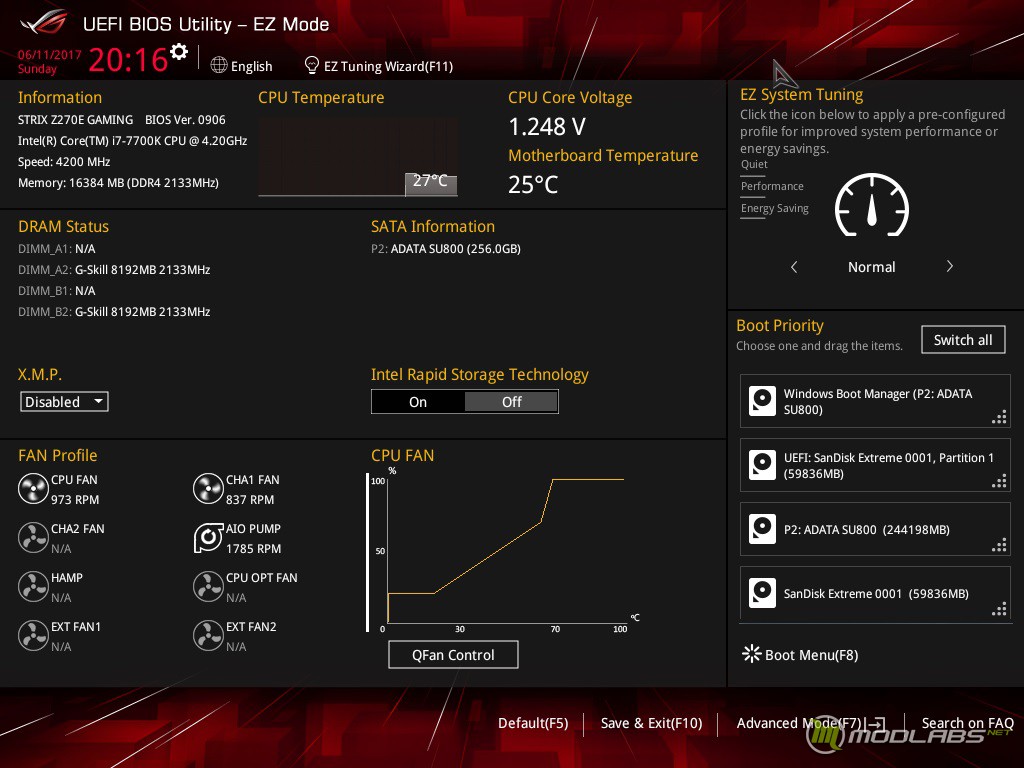

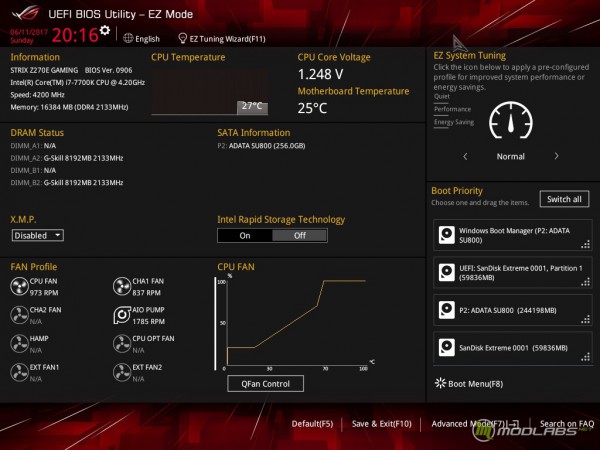

Первое знакомство начинается с упрощенного режима EZ Mode, в котором сведены все базовые настройки материнской платой, кулерами и дисками. Простота и удобство объединены для легкой оптимизации системы.

Переход в расширенный режим Advanced Mode осуществляется клавишей F11.

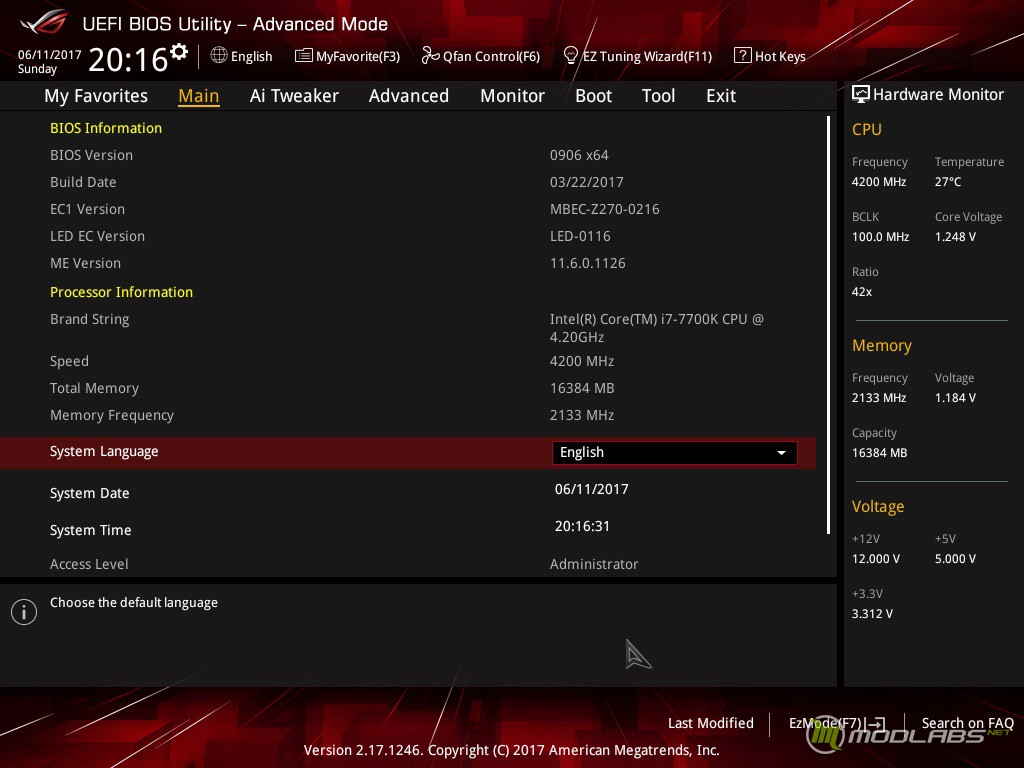

В разделе Main выводятся подробные сведения о версии управляющего микрокода, характеристиках и объеме оперативной памяти, а также выбирается язык отображения интерфейса. Правую часть экрана занимает информационная панель, на которой отображаются режимы работы процессора и подсистемы ОЗУ, а также напряжения на основных питающих шинах.

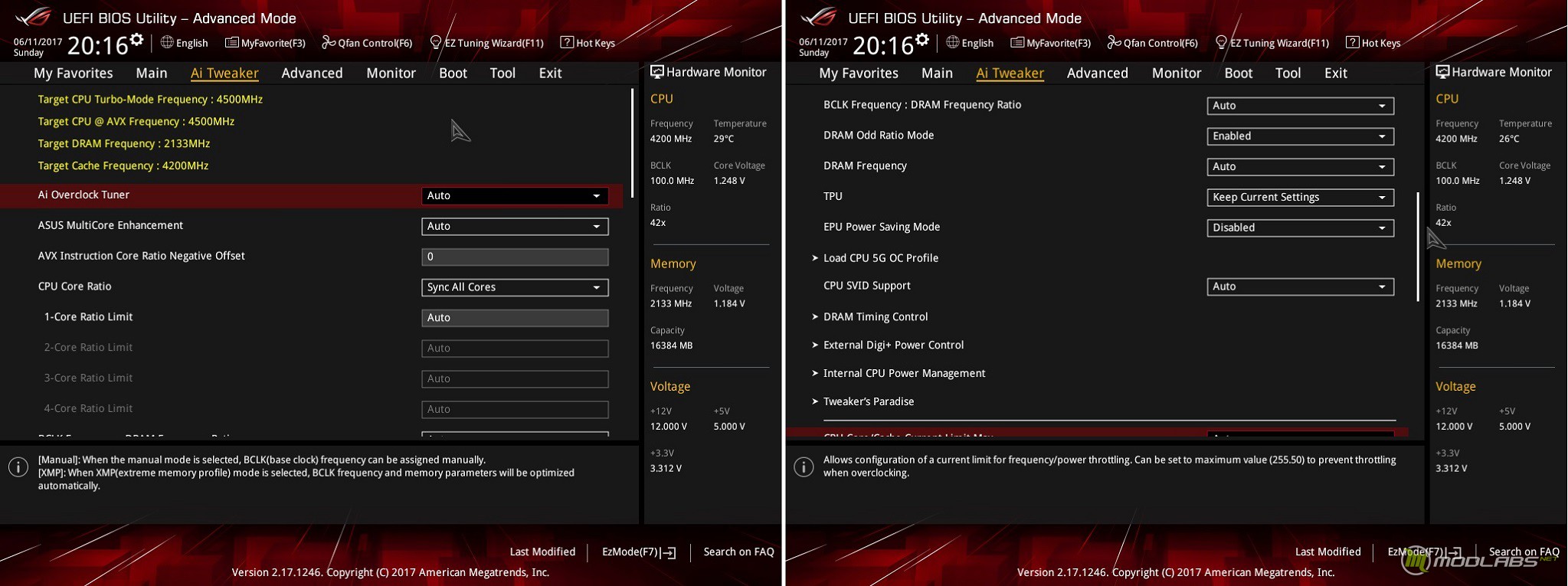

Во вкладке Ai Tweaker сведены управляющие опции и настройки. Здесь доступны изменения базовой частоты и параметра CPU Strap, предназначенного для поднятия BCLK, регулировки коэффициентов умножения процессорных ядер и кольцевой шины, а также выбор режима работы подсистемы ОЗУ. Огромное количество настроек позволяет управлять напряжениями различными компонентами системы.

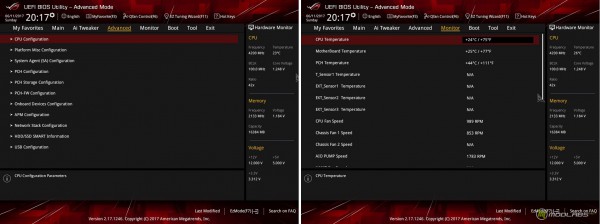

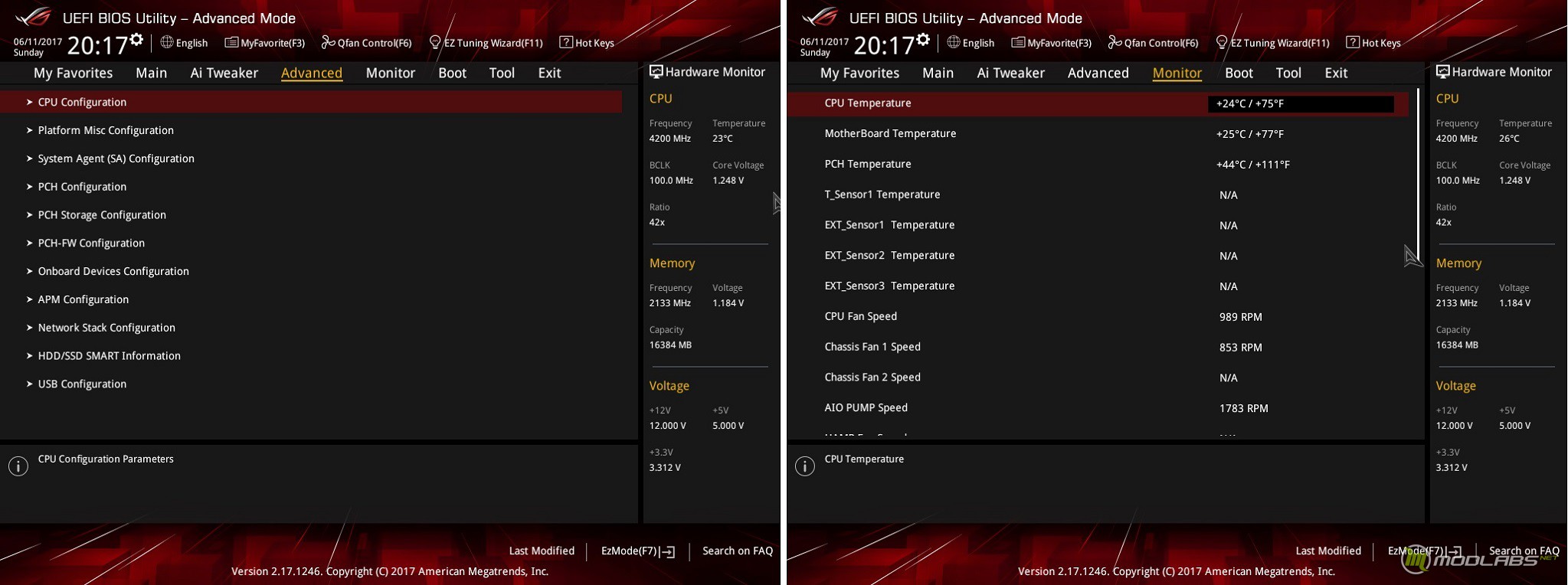

Во вкладке Advanced размещены настройки, отвечающие за системную логику и возможности расширения материнской платы. Вкладка Monitor содержит функции аппаратного и программного мониторинга системы. Здесь находится контроль вращения скорости вентиляторов, выводятся значения пяти встроенных температурных датчиков и одной внешней термопары, величины напряжений.

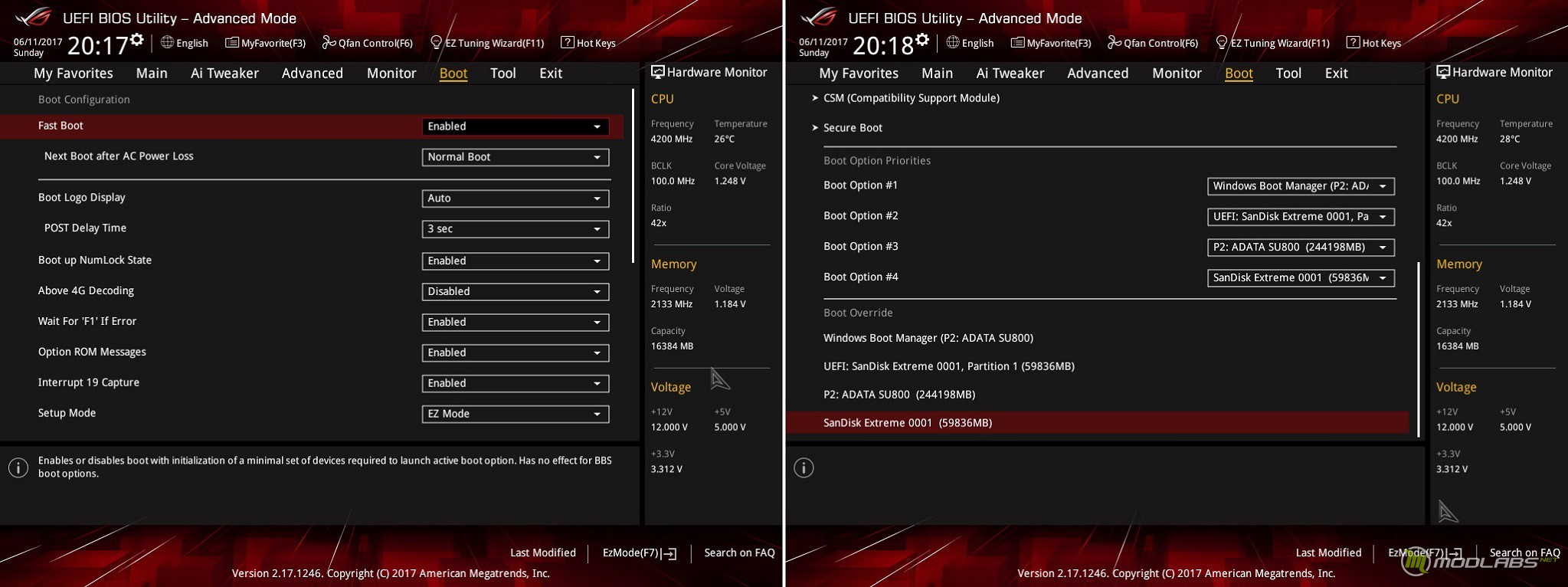

Раздел Boot позволяет настроить приоритет загрузки ОС, выполнить тонкую настройку по загрузке самой прошивки BIOS после включения ПК.

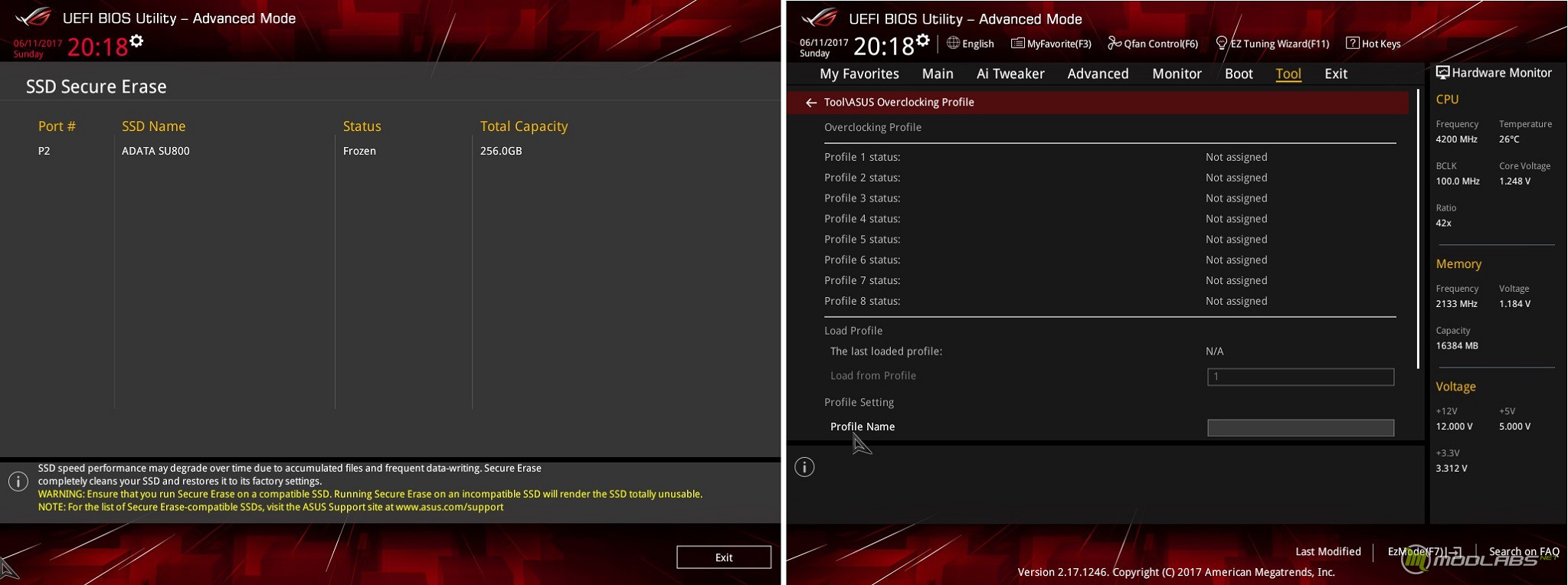

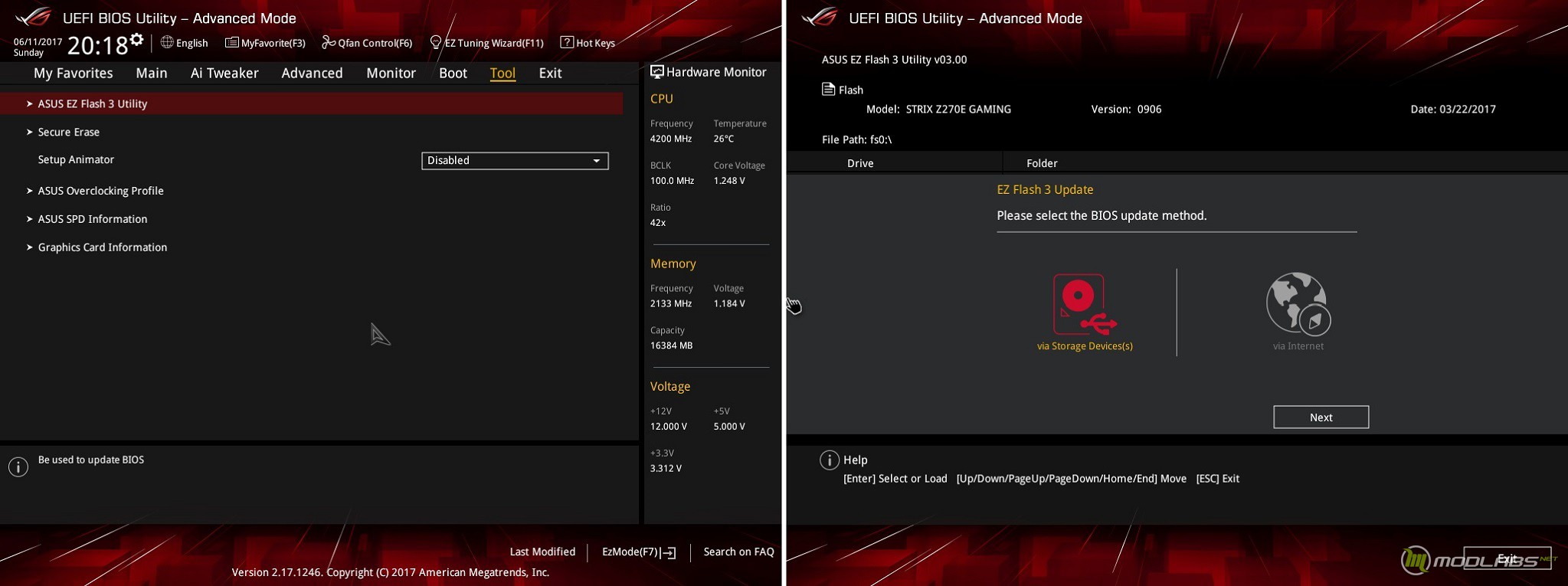

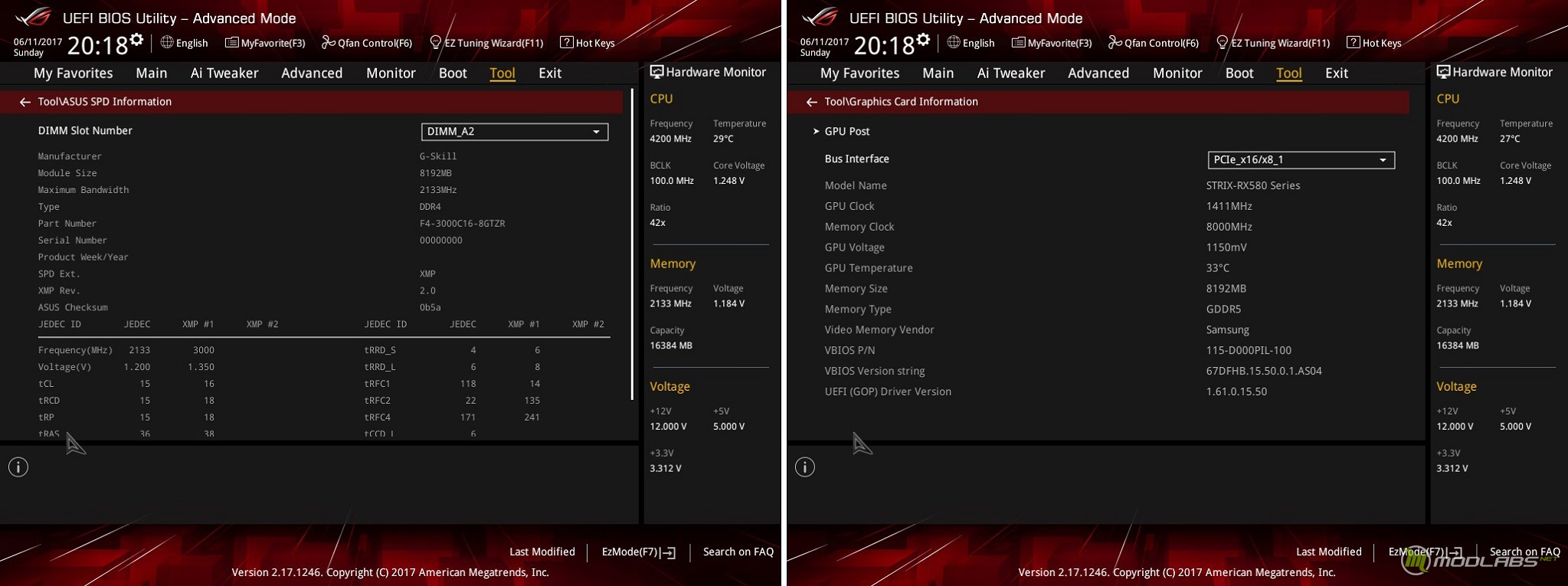

Множественные дополнительные возможности сведены в разделе Tool. Утилита GPU Post предназначена для получения информации об использовании слотов расширения видеокартами, подпрограмма ASUS EZ Flash 3 служит для обновления управляющего микрокода, функция Overclocking Profile - для сохранения до восьми профилей с настройками прошивки, вкладка SPD Information - для вывода подробных сведений об установленных модулях ОЗУ.

ТЕСТИРОВАНИЕ

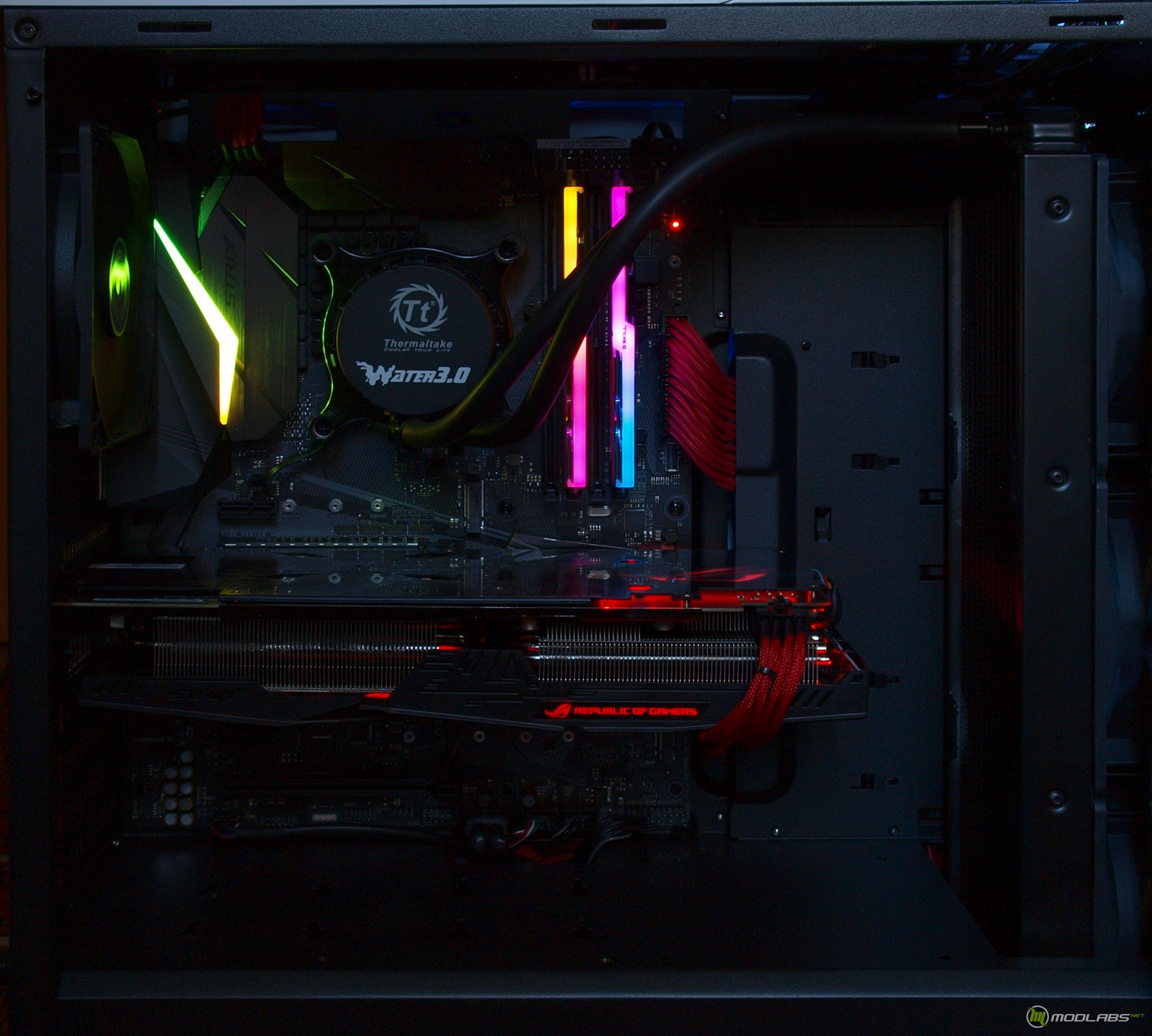

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-7700K;
• Система охлаждения: Thermaltake Water 3.0 Ultimate;
• Материнская плата: ASUS ROG STRIX Z270E;
• Оперативная память: G.Skill Trident Z RGB 3000 МГц 16 ГБ (2x8 ГБ);
• Видеокарта: ASUS Radeon RX 580 STRIX;
• Жёсткий диск: ADATA SU800 256 Гбайт;
• Блок питания: Corsair RM750x.

Проверка стабильности, производительности и разгонного потенциала происходила в закрытом стенде с центральным процессором Intel Core i7-7700K с тактовой частотой 4200 МГц. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «3000 МГц «16-18-18-38-CR2».

Для измерения производительности использовалось следующее ПО:

• AIDA64 Cache & Memory Benchmark (v5.80.4075);
• Cinebench R15;
• x265 HD Benchmark;
• Linx 0.6.4, объем задачи 4096 Мбайт, 5 прогонов;
• Linx 0.6.5, объем задачи 4096 Мбайт, 5 прогонов;
• Linx 0.7.0, объем задачи 4096 Мбайт, 5 прогонов;
• WinRAR 5.40 Final;
• тест дисковой подсистемы Crystal Disk Mark 5.2.1.

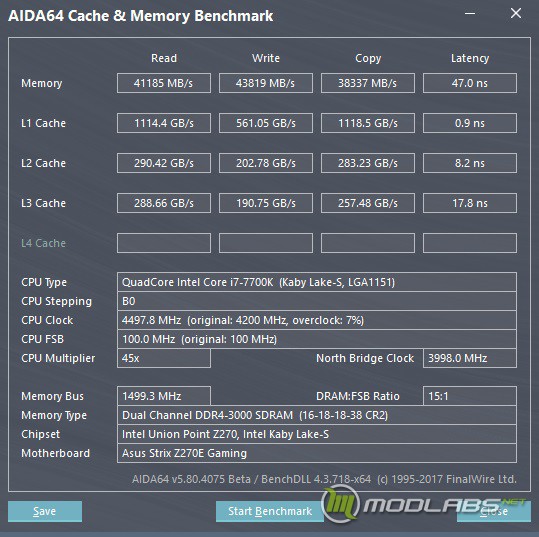

AIDA64 Cache & Memory Benchmark (v5.80.4075)

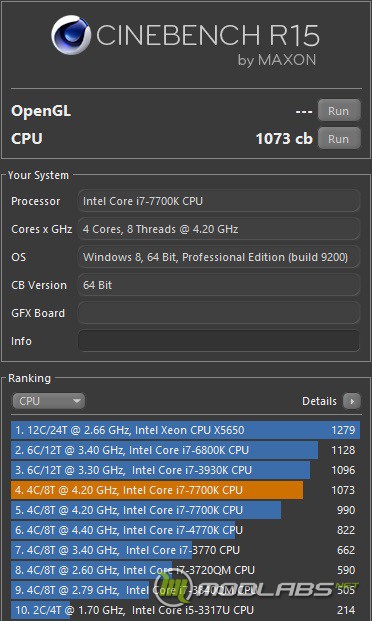

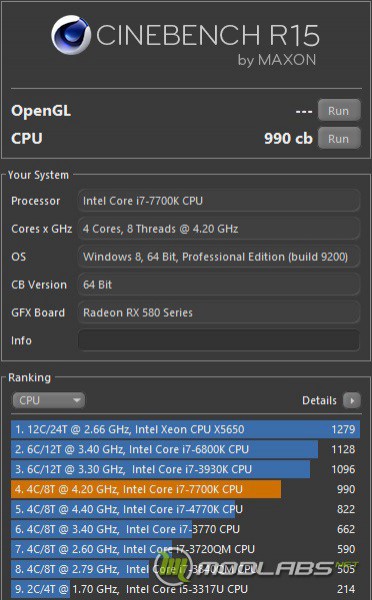

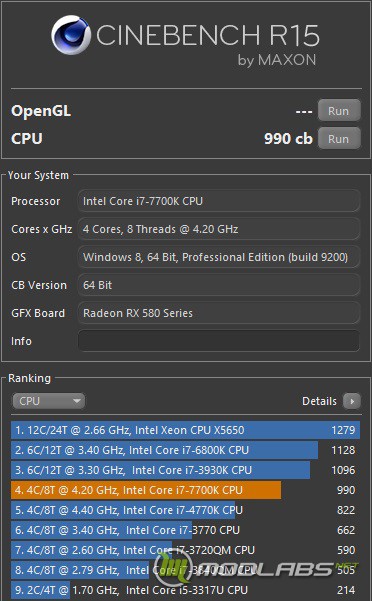

Cinebench R15

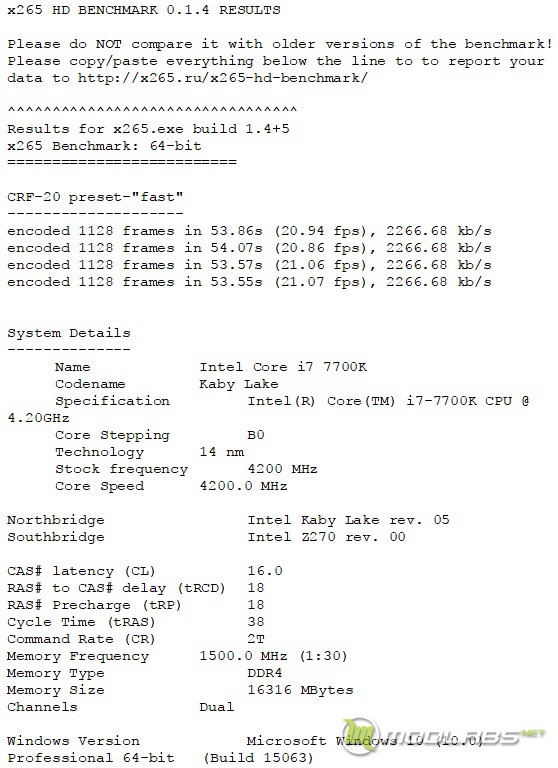

x265 HD Benchmark

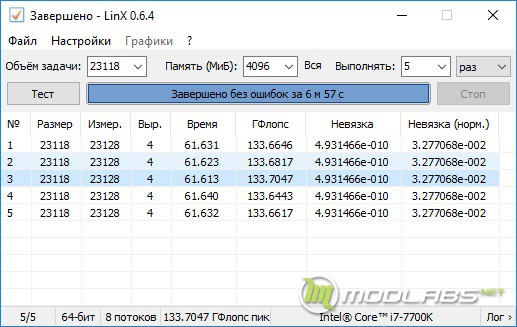

Linx 0.6.4, объем задачи 4096 Мбайт, 5 прогонов

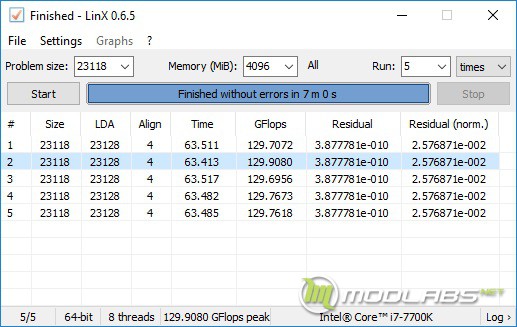

Linx 0.6.5, объем задачи 4096 Мбайт, 5 прогонов

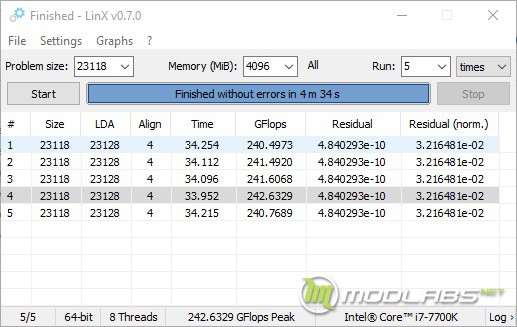

Linx 0.7.0, объем задачи 4096 Мбайт, 5 прогонов

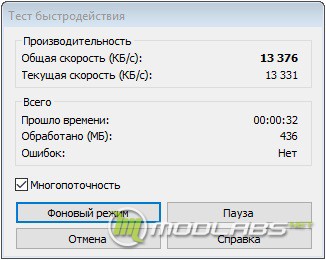

WinRAR 5.40 Final

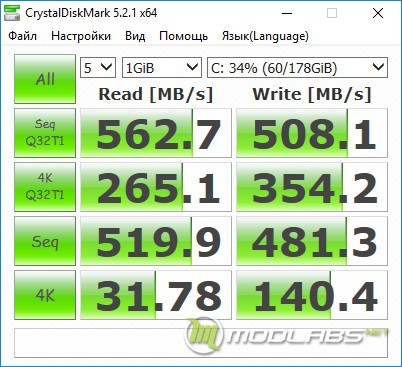

тест дисковой подсистемы Crystal Disk Mark 5.2.1 (разъем №1, SATA-III)

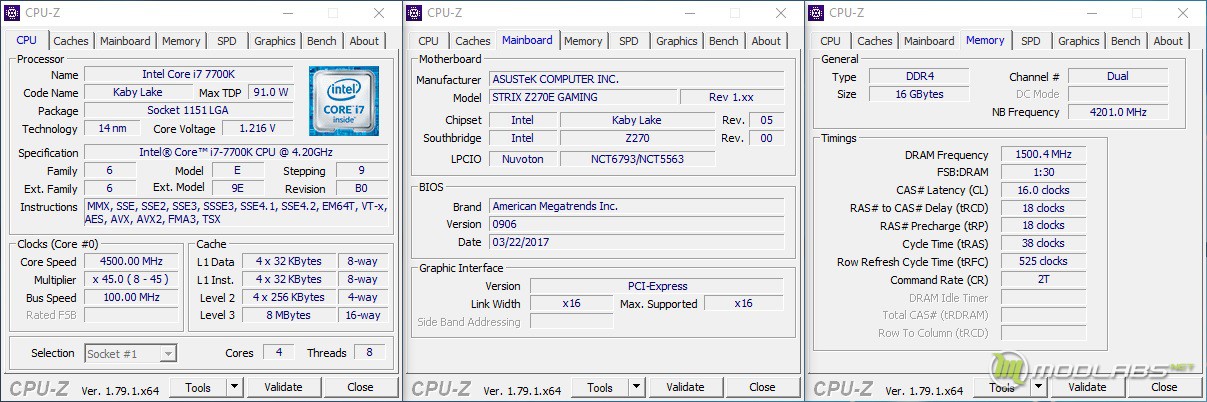

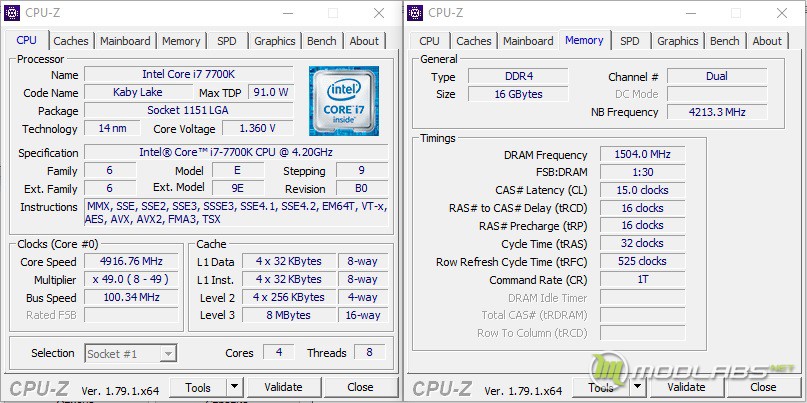

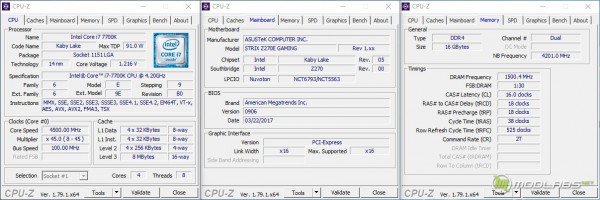

После завершения основных тестов мы перешли к разгону центрального процессора и оперативной памяти. После ряда неудачных попыток Intel i7-7700K все же удалось заставить функционировать на отметке 4900 МГц при напряжении 1.35 В. Выше были отмечены вылеты и зависания системы, а в особенно ресурсоемких задачах система охлаждения попросту не справлялась с нескальпированным Kaby Lake.

Перым был и эксперимент с новым набором модулей G.Skill Trident Z RGB 3000 МГц 16 ГБ. Результат был ниже ожидаемого: определенной стабильности удалось достичь только на отметке 3100 МГц, однако, куда перспективнее и производительнее было на эталонной частоте снижать тайминги, что мы и сделали.

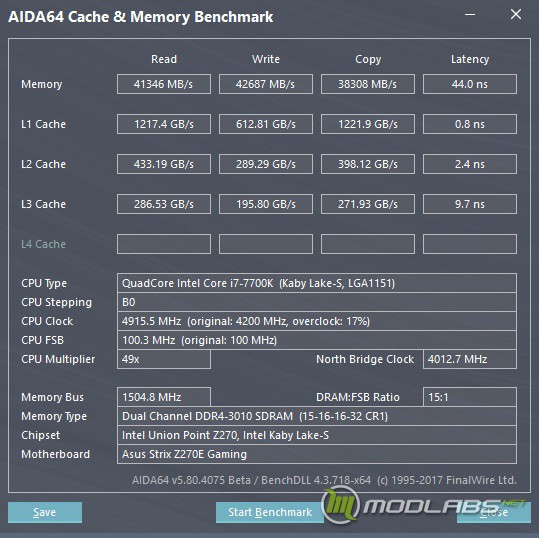

AIDA64 Cache & Memory Benchmark (v5.80.4075)

Cinebench R15

WinRAR 5.40 Final

 ЗАКЛЮЧЕНИЕ

Компании ASUS удалось создать поистине интересный и запоминающий продукт, который отлично исполнен, начиная с яркой упаковки и оснащемый богатым, разнообразным комплектом поставки. В своей линейке STRIX материнская плата ASUS ROG STRIX Z270E является флагманом и выделяется строгим металлизированным дизайном, получившим привлекательную стоимость 13000 рублей на момент написания материала. За эти деньги пользователь получает отличную платформу со всеми фирменными функциями и технологиями, мощной подсистемой питания, эффективной системой охлаждения, портами USB 3.1, качественным звуком, подсветкой ASUS AURA, которая настраиваема с модулями из стенда G.SKILL, и беспроводным модулем 802.11ac Wi-Fi (2,4 / 5 ГГц) + Bluetooth 4.1.

Но пока что назвать модель ASUS ROG STRIX Z270E идеальной нельзя. В процессе тестирования было установлено, что при переразгоне микропрограммное обеспечение не сбрасывает настройки, и даже после обесточивания ПК система остается неработоспособной. Едиственный выход - извлечение батарейки, но ее расположили прямиком под видеокартой, которую необходимо было снять для операции CMOS. В ближайшем будущем ожидается обновление BIOS, которая внесет эти исправления и повысит планку разгона для оперативной памяти, но пока проблема актуальна.

В заключении материаня плата ASUS ROG STRIX Z270E оставляет о себе приятное впечатление, и является наиболее функциональной моделью среди оппонентов для построения игровой системы.
