В один период времени у нас на тестах побывала видеокарта ASUS ROG Poseidon GTX 980 Ti. Она поучаствовала в эксперименте по расширению контура готовой системы водяного охлаждения и даже отстаивала свое решение на фоне обычных AIO-водянок. Конечно, с появлением десятой серии GTX актуальность предыдущих флагманов немного теряется. Но сегодня я хочу рассказать не о всем известной производительности GTX 980 Ti как таковой, а привнести немного рассуждений о вариации ASUS Poseidon. В новой линейке скорее всего появится аналогичный вариант, будем к нему готовы ;).

Комплект поставки

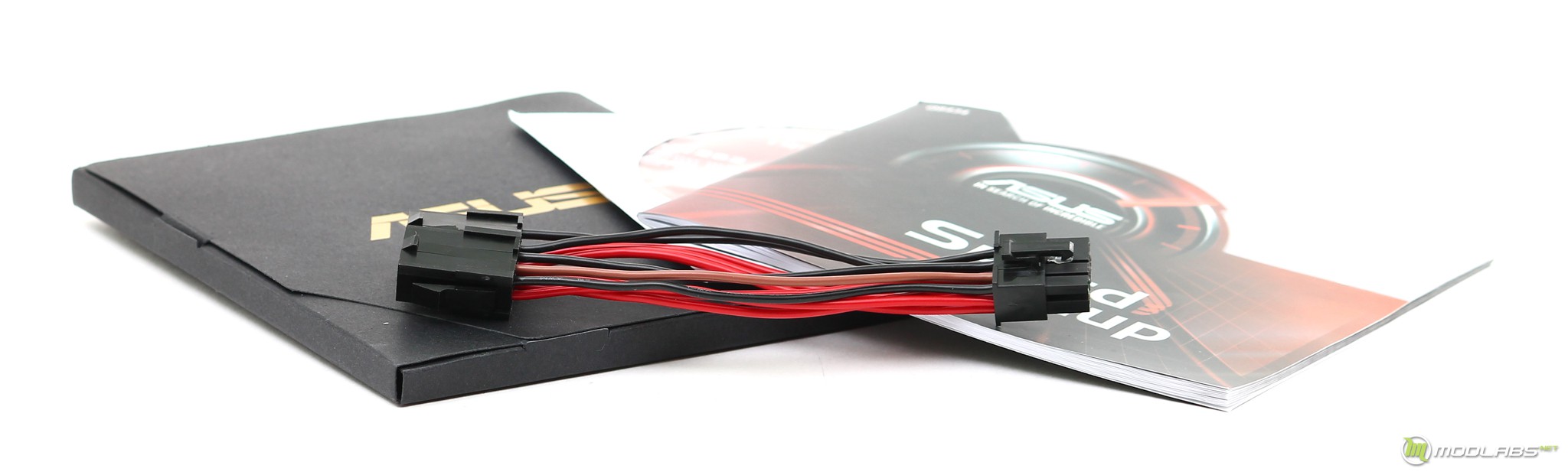

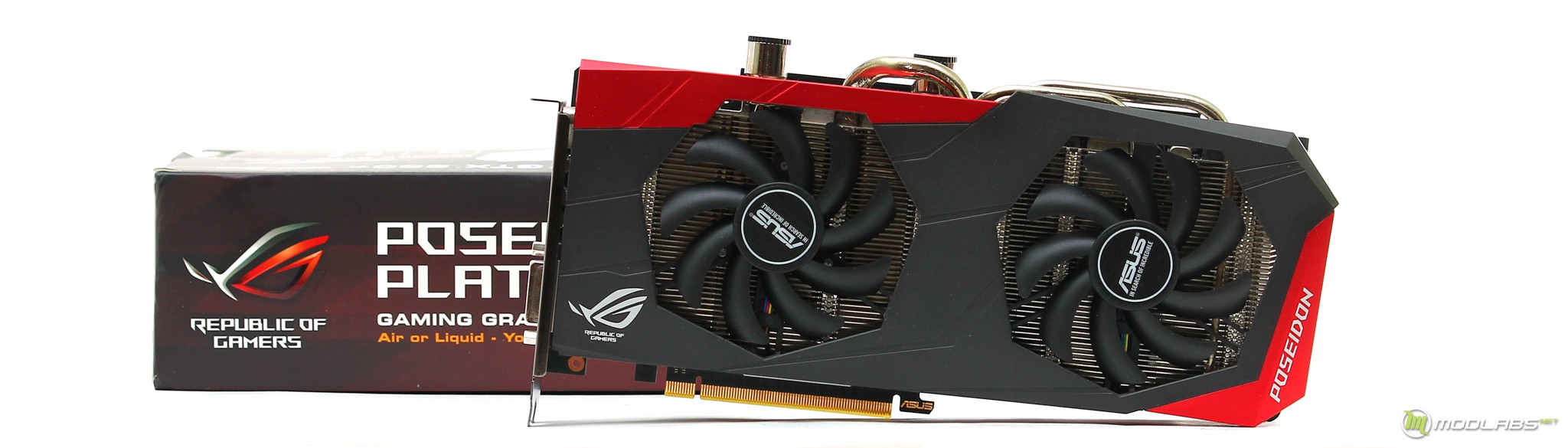

По стандарту, визуальный осмотр мы все же произведем. Карта поставляется в обычной упаковке с красочным оформлением. Как-то и полагается представителям игровой линейке ROG в оформлении присутствует множество красного. В комплекте не нашлось явных изысков. Есть диск с драйвером и утилитами, небольшая инструкция и переходник для подачи питания.

Внешний осмотр

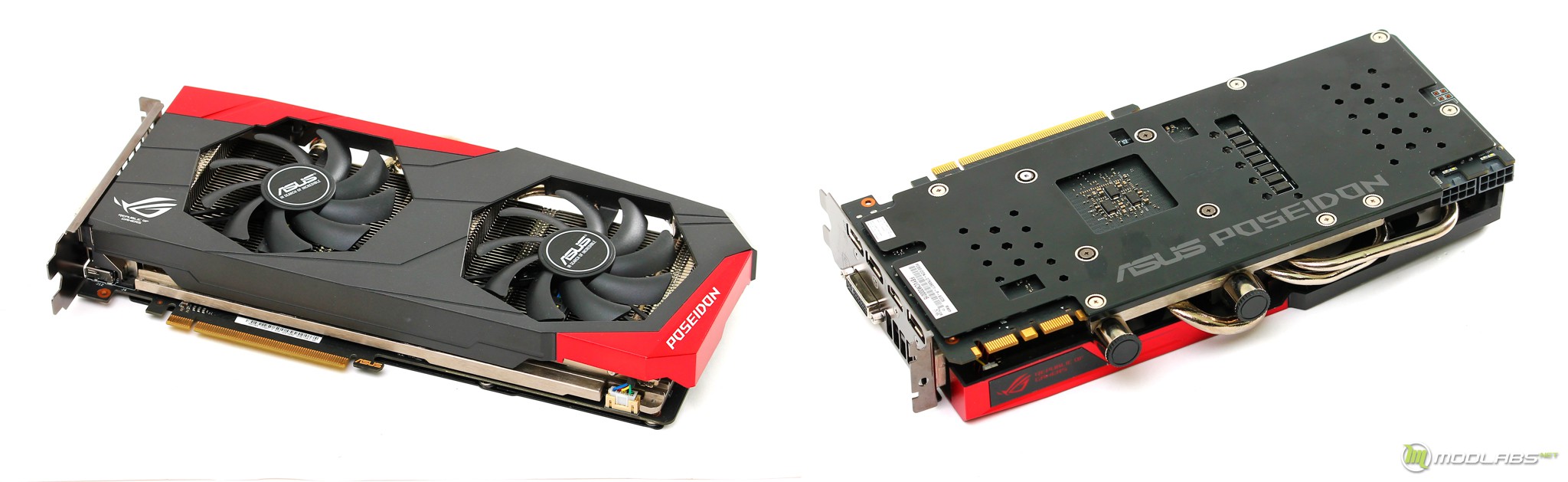

Визуально ASUS ROG Poseidon GTX 980 Ti может похвастаться цветовой гаммой в стиле ROG, красный и черный в наличии. По габаритам карта не кажется монструозной и по ширине вписывается в два слота расширения, длинна и ширина составляют 287x137 миллиметров. Обратная сторона печатной платы накрыта металлическим бекплейтом.

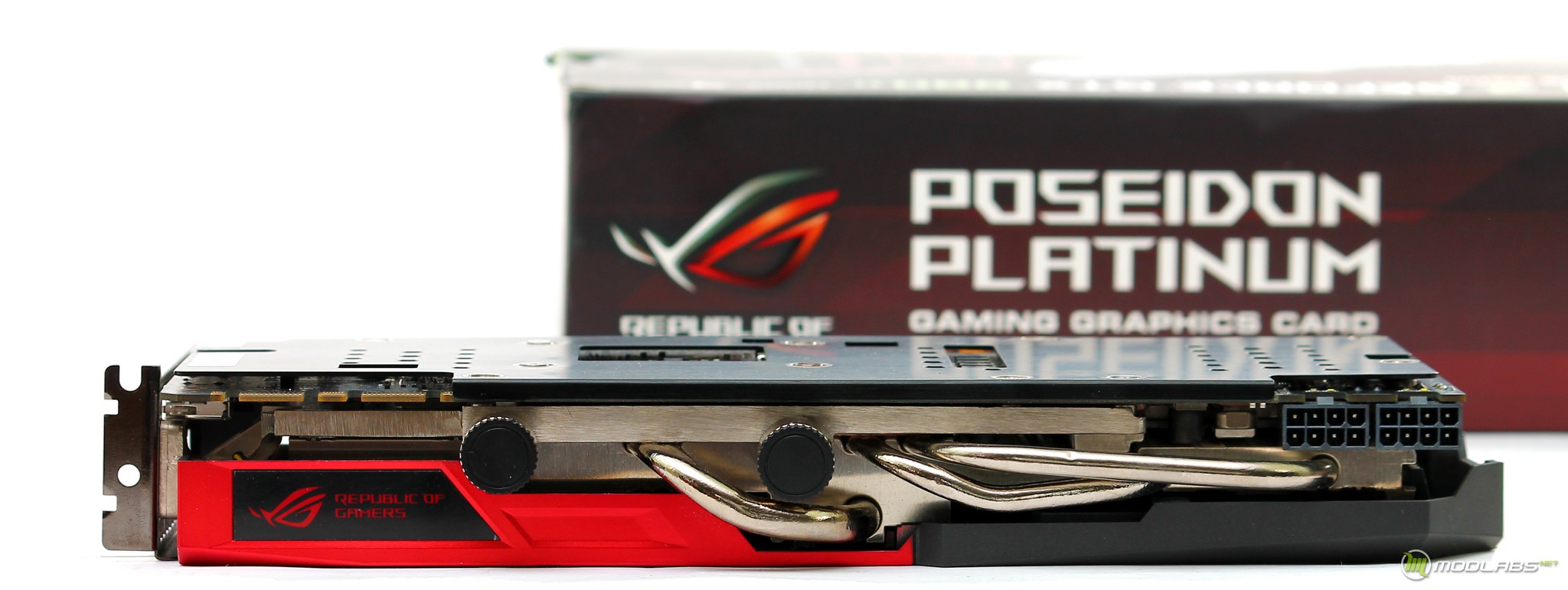

Можно отметить, что габариты в высоту формируются именно тепловой трубкой, которая выходит за пределы кожуха, как и посадочные места для фитингов.

Из частных элементов Poseidon GTX 980 Ti можно отметить точки для замера напряжений, наличие двух 8-pin коннекторов для подачи дополнительного питания, а также более стандартный блок разъемов для SLI-мостиков.

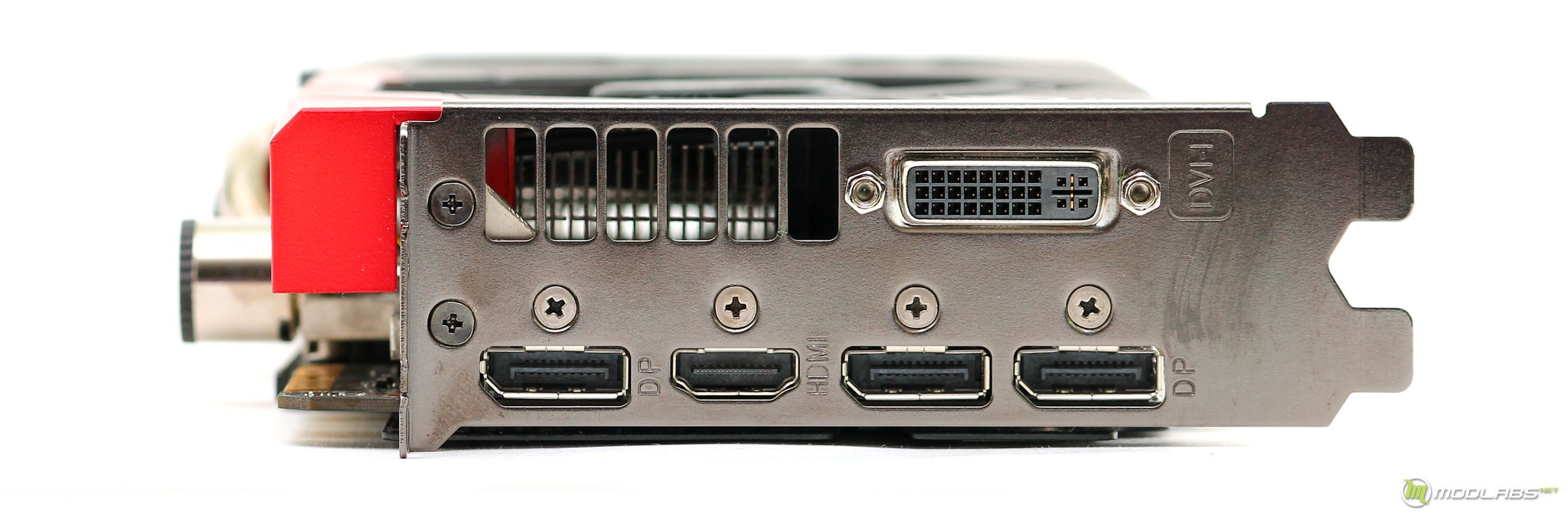

Для подключения мониторов предусмотрен весьма классический набор разъемов: по одному DVI-I и HDMI 2.0, трио DisplayPort.

По умолчанию посадочные места для фитингов прикрыть пластиковыми заглушками. На некоторых форумах проскакивала информация, что их снятие снижает температуру в воздушном режиме. Попробовал… за несколько подходов разница не обнаружилась.

Гибридная система охлаждения

Система охлаждения носит кодовое название ASUS DirectCU H2O. Металлический бекплейт крепится к плате с помощью набора болтов. Именно с их демонтажа начинается разбор карты. Как оказалось, бекплейт участвует в охлаждении элементов системы питания - это хорошо.

Основной радиатор, по мимо подпружиненных болтов фиксируется парой болтов в области планки видеовыходы.

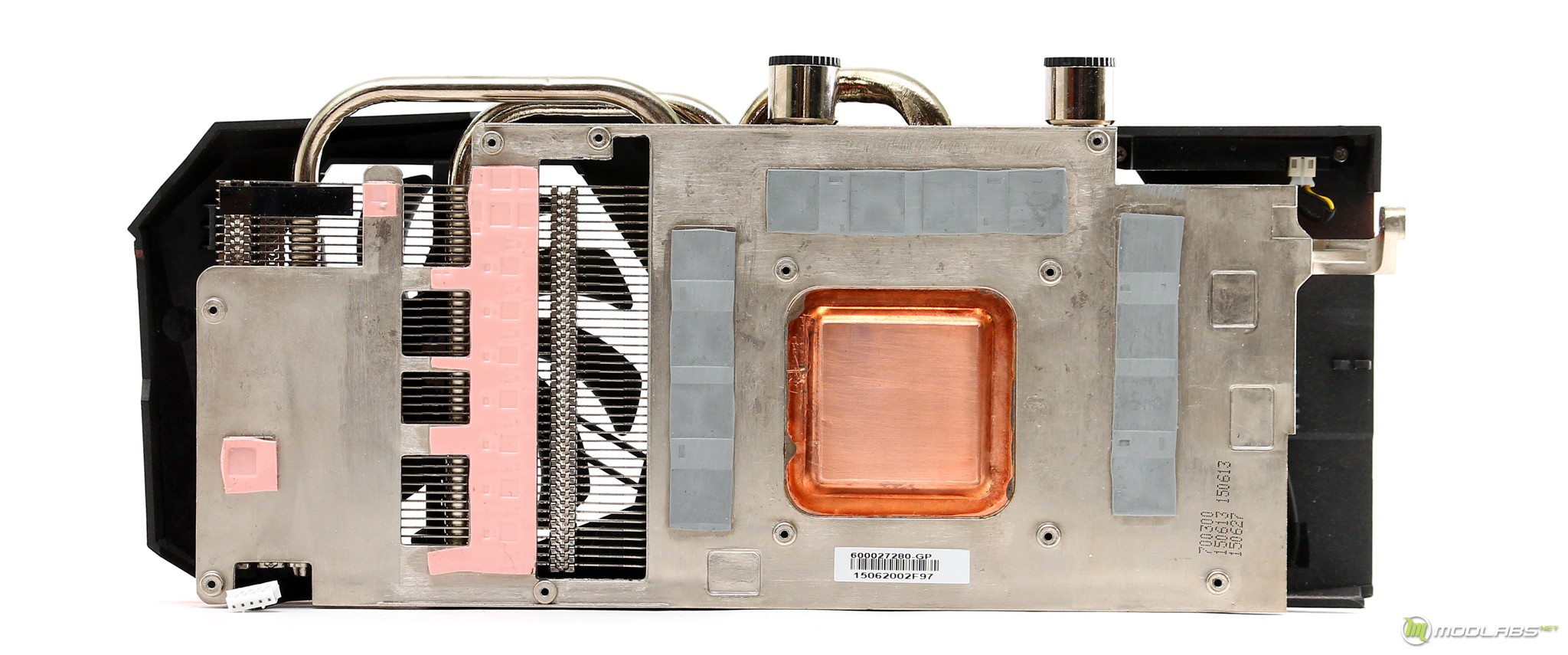

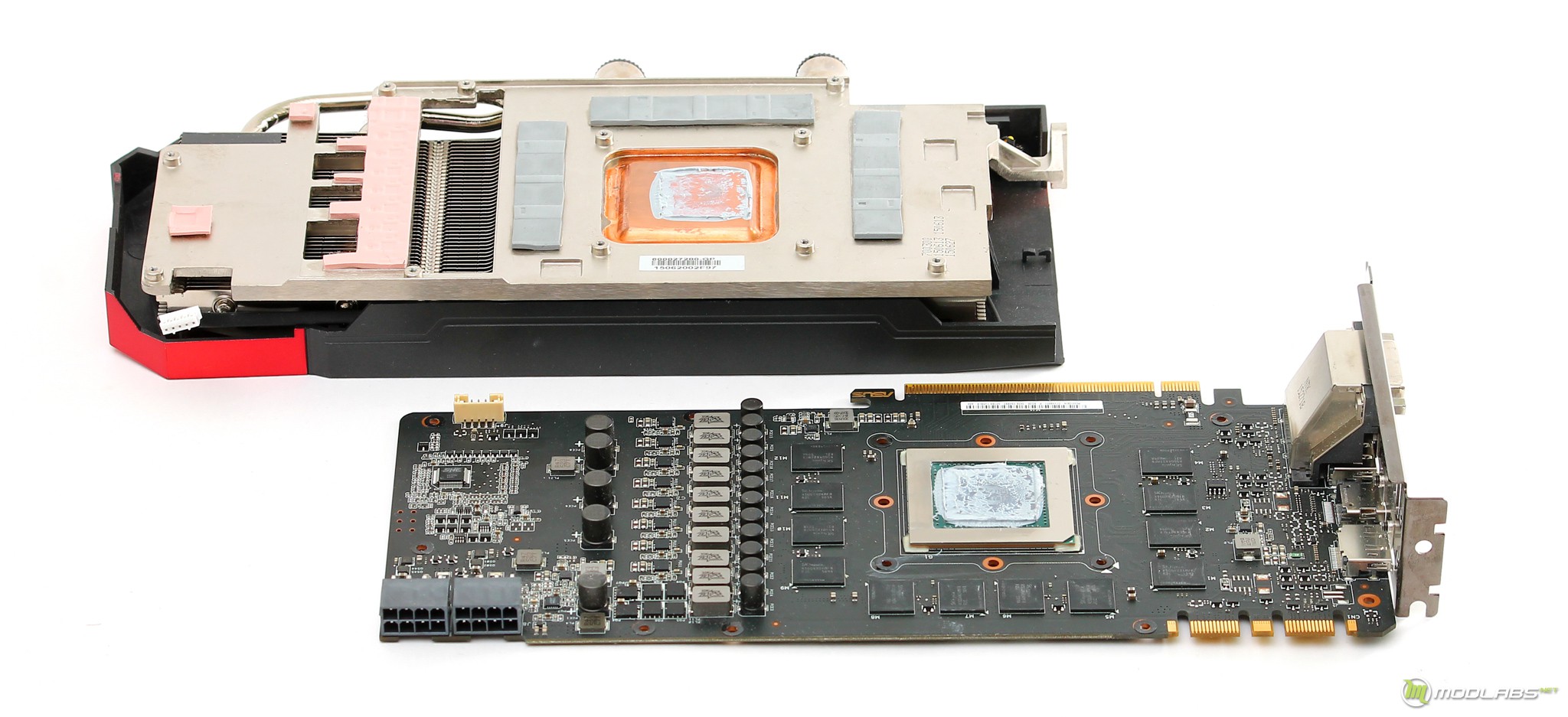

С первого взгляда охлаждающей блок не отличается от прокачанных воздушных аналогов. Здесь тоже есть основополагающая пластина, с помощью которой охлаждается система питания и микросхемы видеопамяти. Тут же и массивная испарительная камера для снятия тепла с графического ядра. В строении заложено три тепловых трубки. Однако, видимые фитинги намекают что все не так просто.

Примечательно, что с подошвой кулера контактируют не только сборки системы питания, но и управляющие микросхемы. Контакт элементов равномерный и достаточный.

Внутренний диаметр канала составляет не более 8 миллиметров, что для полноправных водянок будет однозначно наименьшим местом в контуре. Но если говорить о более простых, «предзаправленных» системах, то в самый раз. Резьба для установки фитингов выполнена классически на G1/4.

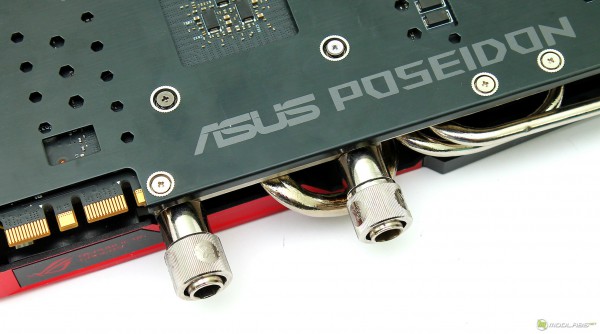

Фитинги накручиваются привычном способом. В нашем случае я выбрал пару прямых EK-CSQ Fitting 13/10mm. Однако, для использования в корпусе скорее всего потребуются угловые переходники, иначе шланги могут упереться в боковую стенку

Печатная плата ASUS ROG Poseidon GTX 980 Ti конечно же выполнена в собственном дизайне и может похвастаться восьмифазной системой для питания графического ядра. За ее управление отвечает контроллера Digi+ VRM ASP1500.

ТЕСТИРУЕМ

Для тестов мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: ASUS ROG Poseidon GTX 980 Ti;
• Система охлаждения конкурент: Noctua NH-D15S;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4700МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Для проведения тестирования ASUS ROG Poseidon GTX 980 Ti я выбрал несколько режимов. Среди них стандартный воздушный, вариант с включением в контур полноценной EKWB EK-KIT X240, а так же результат с использованием отдельной AIO-системы Arctic Accelero Hybrid III-140.

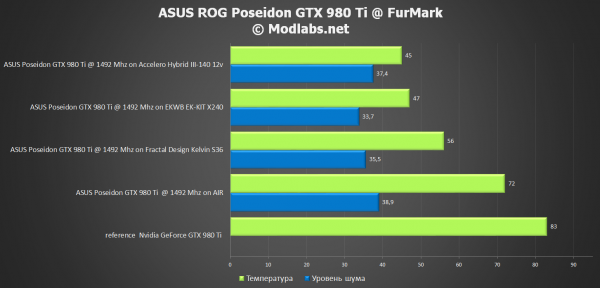

Если эталонная карта работала на стоковых частотах, то для ASUS ROG Poseidon GTX 980 Ti частота была повышена до 1492 Мгц. Для прогрева использовалась утилита FurMark с продолжительностью нагрузки 20 минут. Почти для всех режимов рабочая температура графического ядра устанавливалась после 7-10 минут прогрева. Полученные результаты отражены на диаграмме.

Резюмируем

На момент публикации материала в столичной рознице за ASUS ROG Poseidon GTX 980 Ti просили порядка 40000 рублей. В заданной ценовой планке можно найти достаточно много вариантов с «прокачанным» воздушным охлаждением. На эти вариации стоит обратить внимание если вы не рассматриваете режим использования водяного охлаждения. Так в полностью воздушном режиме система охлаждения ASUS DirectCU H2O не демонстрирует грандиозных результатов.

Но обстановка изменяется с включением карты в контур водяного охлаждения. Здесь стоит отметить, что контур полноценной СВО позволяет скинуть приблизительно 25°C с максимальной температуры графического ядра. Так же гибридная система позволяет снизить уровень шума и 16°C температуры при ее включении в контур готовой системы водяного охлаждения. Данные результаты сопоставимы с использованием отдельный AIO-решений для графических карт.

Конечно, решения с полноценными Full-Cover ватерблоками выглядят немного интереснее, но требуют обязательного наличия полноценного контура водяного охлаждения. Если сказать коротко, то вариации графических адаптеров с системой охлаждения Poseidon с легкостью позволяют улучшить температурный режим при наличии почти любого контура водяного охлаждения в рамках системы.
