В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе Вашей собственной ошибки. Ни лично автор, ни администрация ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг и прочие модификации, если их заметят, стопроцентно отменяют всякие гарантийные обязательства! Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все вернуть в исходное состояние. Приступать к вольтмоддингу и другим манипуляциям можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать;
• вы не менее четко представляете, зачем вы это делаете;
• вы умеете делать тонкую работу паяльником;
• вас не пугает потеря гарантии;
• вы выжали максимум из своего компьютера, но хотите большего;
• все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Для модификации нам понадобятся:

• мультиметр;
• паяльник с жалом потоньше (оптимальный вариант – 25Вт);
• подстроечные (очень желательно многооборотные) резисторы сопротивлением 10 и 50 кОм – по 1 шт;
• тонкие соединительные провода (желательно медные многожильные).

За питание как ядра, так и памяти, отвечают схемы, построенные на базе одного и того же стабилизатора RT3292A производства RichTek, поэтому инструкции, как, что и куда паять для повышения напряжения, в сегодняшнем варианте совпадают.

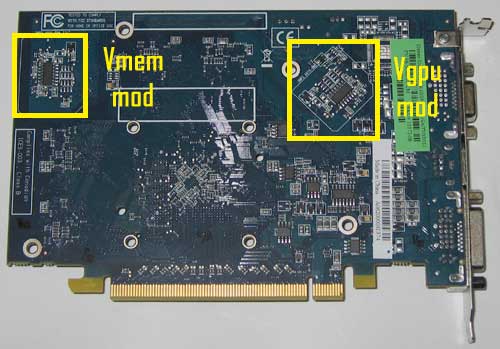

На вышеприведенной картинке указано расположение нужных нам стабилизаторов.


За питание графического чипа отвечает стабилизатор, расположенный ближе к центру платы под углом 45 градусов относительно общей компоновки.

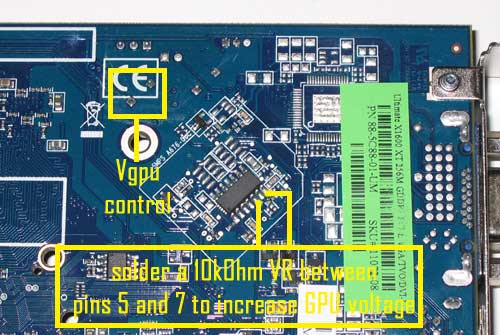

Для поднятия напряжения необходимо припаять резистор сопротивлением 10 кОм, предварительно выкрученный на максимальное сопротивление, к 5-й и 7-й ножкам указанного стабизизатора:


Замер напряжения осуществляется на ножках конденсатора, указанных на рисунке.

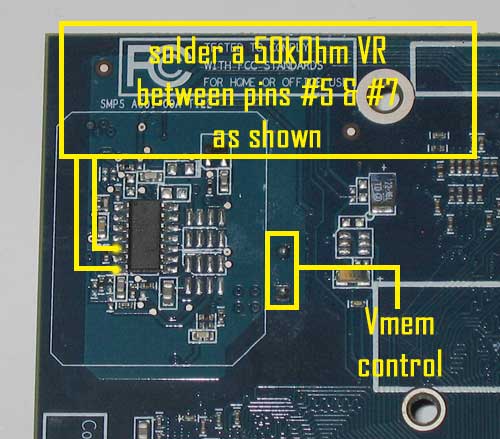

Как уже было сказано, принципиальных отличий между вольтмодом памяти и графического чипа нет, поэтому ищем другой стабилизатор RT3292A, расположенный на самом краю платы, и паяем резистор 50 кОм между его 5-м и 7-м выводами:


Напряжение меряем на ножках соответствующего конденсатора.

Для проверки результата модификаций на карту был установлен кулер Zalman VF-700Cu (штатная система охлаждения немного мешала вольтмоду).
Как Вы помните, штатные частоты данного графического адаптера составляют 586/1380 МГц.
Разгон без каких-либо модификаций на штатной системе охлаждения позволил осилить 620/1620 МГц, установка Zalman VF-700Cu помогла добраться до 630/1630 МГц. Разница между увеличенными частотами с применением разных кулеров минимальна, что однозначно говорит в пользу штатной системы охлаждения Sapphire Radeon X1600 XT Ultimate.
Поднятие напряжения на графическом чипе до 1,65 В и на памяти до 2,2 В дало весьма неплохую прибавку, выраженную в мегагерцах частоты: 790/1730 МГц – цифры весьма внушительные (правда, далеко не максимальные, которые покорялись испытателям на прочность видеокарт данной серии).
Каким образом указанные повышения отобразятся на производительности – попробуем дать ответ в следующем разделе данного материала.
