Комплект поставки, Внешний осмотр

Как ни крути, материнская плата является «основополагающим фундаментом» любой системы. Во многом именно от нее зависит возможная масштабируемость и надежность всей конфигурации. Сегодня к нам на тестирование попала материнская плата ASUS Maximus VIII Ranger, которая, как бы то странно не звучало, является наиболее доступной вариацией из дивизиона Republic of Gamers на LGA1151.

Я не ошибусь, если скажу, что комплектующие с логотипом ROG легко узнаются энтузиастами. Данная серия уже давно зарекомендовали себя среди профессионалов оверклокинга, моддинга и попросту любителей хороших систем. Лично мое знакомство с платами этой серии началось с ASUS Rampage Extreme, да именно с той «рампаги» для LGA775. Признать честно, она по сей день успешно работает в одной из систем, а ведь на ней проводился не один десяток Bench-сессий. В тот момент линейка ROG была представлена всего несколькими вариантами плат. А вот сейчас ситуация совершено другая, есть IMPACT, GENE, RANGER, HERO, FORMULA и EXTREME.

Так вот, предлагаю взглянуть именно на ASUS Maximus VIII Ranger, узнать ее отличительные особенности, попробовать найти минусы и посмотреть, как поведет себя система в процессе разгона.

Комплект поставки

Упаковка, как же без нее! Ranger поставляется в вертикально расположенном боксе, на его сторонах есть детальное описание, оно настолько детальное, что производитель применил откидную крышку – нужно упомянуть обо всем. Дизайн, как и у других ROG использует знакомую гамму красного.

Комплект поставки расширенный, конечно его нельзя сравнить с максимальными вариациями, но и пустым не назовешь. Среди бумажной части нашлось место инструкции пользователя, набору для маркировки кабелей, а также знаменитой вывески на дверь и нескольких ROG-наклеек. Из функциональной части есть заглушка на панель корпуса, набора SATA кабелей, мостик SLI и переходник Q-Connector, не забыли и о примочке для удобной установки процессора. Все перечислил, а про болтик для установки «планок» в слот M.2 чуть не забыл упомянуть :).

Внешний осмотр

Maximus VIII Ranger выполнена в эталонном форм-факторе ATX, от сюда и знакомые размеры в 305 x 244 миллиметров. Если говорить о визуальной составляющей, то здесь применяется черный текстолит, элементная база тоже в черно-сером окрасе. Радиаторы охлаждения использую серые оттенки с небольшими вставками насыщено красного. На правах отступления, раз мы уже вспомнили о прошлых платах ROG-линейки, вот линк на парочку фото Rampage Extreme.

Общее расположение элементов ASUS Maximus VIII Ranger, далее более детально.

В целом расположение элементов на печатной плате стандартное, здесь нет явных пустот или перегруженных областей. Обратная сторона платы располагает только незначительными элементами обвязки, основополагающих микросхем и тем более разъёмов на ней нет.

Отметим, что на Ranger есть разъем для подключения дополнительной панели вентиляторов, порт EXT_FAN. В комплекте этой панельки нет, а ситуация, когда семи штатных 4pin-разъемов не хватит, представляется с трудом. Нет в комплекте и модуля для разгона, с названием OC Panel, однако порт ROG_EXT для ее подключения в наличии ;).

Перечень слотов панели I/O обширен и достаточно сбалансирован, приведу его списком. Отдельно отметим наличие двух USB 3.1 различных типов и клавиши для восстановления BIOS, которая задействует технологию «USB BIOS Flashback».

• Один PS/2 для мышки или клавиатуры;
• Один LAN-разъем RJ-45;
• Два USB 2.0 и четыре USB 3.0;
• По одному USB 3.1 (Type-C и Type-A);
• По одному HDMI и DisplayPort;
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack;
• Клавиша «USB BIOS Flashback»;

Сокет LGA1151 готов принять, наверное, все доступные процессоры этого исполнения, полный список можно увидеть на сайте производителя. Сам сокет исполнен добротно, прижимная рамка выкрашена в черный цвет и тактильно немного массивнее, чем у той же ASUS Z170-A.

За питание процессорной части отвечает десятифазная система под управлением ШИМ-контроллера с маркировкой DIGI+ EPU ASP1400B. Две фазы используются для питания встроенного графического ядра, а восемь остальных подают питание на сам CPU. В элементной базе используются сборки с маркировкой TI CSD87350, дроссели MicroFine и конденсаторы Black Metallic. Для подачи питания от БП предусмотрен один стандартный 8-pin коннектор.

В основе системы охлаждения лежат три раздельных радиатора из алюминиевого сплава. Два охлаждают сборки системы питания, третий используется для набора системной логики Intel Z170. Все радиаторы крепятся при помощи болтов, для двух радиаторов предусмотрены бекплейты, которые благодаря наличию термопрокладок так же участвуют в отводе тепла от обратной стороны платы. Здесь хочется похвалить ASUS, помнится в былые времена «колхозили» небольшие радиаторы от ZALMAN для проведения «водяных» забегов.

В части оперативной памяти, здесь все достаточно стандартно для Intel Z170: четыре DIMM-слота стандарта DDR4 с возможностью установки объема в 64GB. Максимально заявленная частота в режиме разгона составляет 3400 MHz, профиль XMP поддерживается. За питание планок памяти отвечает система с одной фазой. Стоит отметить, что для старших моделей ROG «разгонные частоты» составляют немного большую планку.

Конфигурация слотов расширения следующая:

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

Радует, что производитель с умом подошел к расположению слотов, так если вы захотите собрать тандем из двух видеокарт - между ними будет дополнительное место, что в теории улучшит их температурный режим. Конечно карты две карты смогут работать только в режиме x8 + x8.

Звуковая система основывается на чем? Правильно на 7.1 канальном HDA кодеке Realtek ALC1150. ASUS назвали весь звуковой тракт SupremeFX 2015, он включает наверное все наработки производителя в этом направлении. Компонентная аудио-база расширена максимально, здесь есть ЦAП ESS ES9023P и операционный усилитель TI RC4580.

За сетевой интерфейс отвечает контроллер Intel I219V, а USB3.1 обеспечивается контроллером ASMedia ASM1142 – это, пожалуй, единственные микросхемы, расширяющие функциональность платы относительно набора системной логики.

Среди оверклокерских инструментов на плате можно найти отдельные клавиши включения и перезагрузки, кнопку Clear_CMOS. Отследить состояние загрузки поможет полноценный POST-индикатор и набор светодиодов. Для тех, кто практикует сессии с экстремальным охлаждением есть есть джампер LN2_Mode, которые расширяет диапазон возможных напряжений. Есть и более стандартное решение в лице клавиши Mem_OK!, которая поможет стартануть систему в случае вопросов с памятью.

Для подключения накопителей предусмотрено шесть портов SATA 6 Гбит/с, при этом так же есть возможность задействовать два накопителя с интерфейсом SATA Express. Во втором случае еще парочка SATA 6 Гбит/с будут свободны. Все порты берут свое начало от Intel Z170 и способны основывать массивы RAID 0, 1, 5 и 10.

Разъем M.2 так же никуда не делся. К установке доступны плашки с длинной в 42,60,80 и 110 миллиметров.

После внешнего осмотра, переходим к изучению BIOS.

BIOS, Разгон, Подведение итогов

ТЕСТОВЫЙ СТЕНД

Для тестирования ASUS Maximus VIII Ranger мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Система охлаждения: EKWB EK-KIT X240;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

ОБОЛОЧКА UEFI

Мы уже знакомились с платами от ASUS на базе Intel Z170, напомню ими были: ASUS Z170 Pro Gaming и  ASUS Z170-A. Так вот, UEFI оболочка Ranger’a очень сильно на них похожа. Конечно, мы видим выполнение в знакомом красном стиле ROG, однако, изменением стиля все не заканчивается. Здесь так же есть два режима работы, в «легком» EZ-Mode я не увидел каких-либо изменений, здесь по-прежнему можно задействовать профиль X.M.P. и разогнать систему с помощью автоматической утилиты EZ Tuning Wizard.

Вкладки «My Favorites», «Main» и «Advanced» тоже не несут явных изменений.

В мониторинге все так же интуитивно, а вот в разделе «Tool» появилась закладка для настройки OC-панели.

Вот мы и добрались до основного раздела «Extreme Tweaker». В штатной конфигурации платы ROG-загружаются именно на этой вкладке, вышеупомянутый EZ-Mode можно и не обнаружить :).

Здесь обнаружились следующие дополнения: появилась вкладка с предустановленными профилями загрузки – профили изменяют основные параметры. Закладка для настройки VRM обзавелась разделом «Boot Voltage», так же увеличилось число параметров в настройке энергоуправления CPU.

Максимально новой закладкой является «Tweaker's Paradise», название говорит само за себя… Параметры, приведенные здесь позволят действительно озадачится подбором нужных значением и их влиянием на итоговый результат.

РАЗГОН В РУЧНОМ РЕЖИМЕ

Мы будем производить разгон Intel Core i5-6600K на системе водяного охлаждения EKWB EK-KIT X240. Процессор скальпирован и готов упираться в свой предел на данном типе охлаждения. Во время тестирования область материнской платы не подвергалась какому-либо обдуву – все элементы работали в пассивном режиме.

Автоматические режимы разгона для данной платы были не интересны, иначе зачем нужна плата из ROG-серии? Стендовый экземпляр i5-6600K не блещет удачливостью, но после скальпирования на Ranger’е он смог стабильно работать на частое в 4800 MHz. Частота в 4900 MHz так же покорялась, но продолжительная стабильность в LinX отсутствовала. Старт на 5000 MHz требовал от процессора очень значительного повышения напряжения, на котором запускать LinX уже не очень то хотелось.

Напомню, во время стресс тестов плата находилась в полностью пассивном режиме. За время тестирования термопары реобаса Reeven SIX EYES II фиксируют следующие значения:

• Катушки системы питания – 73,2°C
• Радиатор системы питания – 52,6°C
• Бекплейт радиатора системы питания – 57,3°C
• Радиатор набора системной логики – 40,1°C

На текущий момент это минимальные температуры для платы Z170 c данным уровнем нагрузки и разгона.

РЕЗЮМИРУЕМ

Итак, на момент публикации материала в столичном регионе за ASUS Maximus VIII Ranger просят порядка 15300 рублей. При этом ценник на максимально прокаченную EXTREME составляет уже 33100, идем дальше по каталогу ASUS, обычна Z170-PRO 14700 рублей. Что же мы получаем от Ranger’a за данную стоимость?

Если не повторять всего вышесказанного, то Maximus VIII Ranger обладаем минимальным числом дополнительных контроллеров, но при этом «дефолтные» вещи в виде звука и сетевого адаптера получают очень хороший обвес с добротной реализацией. Да и вся компонентная база Ranger’a направлена на получение максимальных показателей надежности и стабильности. В добавок к этому: отличный внешний вид, да-да для ROG это было важно всегда, расширенный набор оверклокерских настроек и фишек для открытого тестового стенда.

Можно сказать, что Maximus VIII Ranger является отличным выбором для энтузиастов с относительно небольшим бюджетом. Полагаю, что плата с лихвой позволит проводить бенчинг-сесии с экстремальным охлаждением!

По результатам сегодняшнего обзора ASUS Maximus VIII Ranger получает награду PRO OVERCLOCKER CHOICE

Не так давно мы знакомились с манипулятором Razer Abyssus 2014. При внешней простоте, но благодаря хорошей железной составляющей Abyssus смог быть отнесен к манипуляторам пусть и начального, но все же игрового сегмента. Сегодня, у нас появилась возможность познакомится с еще одной «мышулей», на этот раз от компании ASUS, которая движется на рынок по аналогичному пути. Беря на свой борт простой внешний вид и отличную игровую начинку. Давайте познакомимся с ASUS ROG Sica поближе.

ASUS ROG Sica прибыла к нам в стандартной упаковке, в аналогичном виде она будет поставляться и на прилавки магазинов. Внешний вид упаковки сразу задает отношение манипулятора к игровой серии ROG, она, пожалуй, не нуждается в представлении нашей публике. Смотровое окошко, перечисление технических характеристик, в общем упаковка информативна и при этом надежна.

Как и множество других семплов из дивизиона периферии, Sica не имеет обширного комплекта поставки, здесь есть лишь пара небольших бумажных инструкций, наклейки игровой серии ROG и сам манипулятор.

Подключение мышки происходит при помощи одиночного USB-кабеля длинной порядка двух метров. Кабель можно назвать стандартным, он не имеет оплетки, а материал исполнения имеет среднюю жесткость.

Визуально ASUS ROG Sica смотрится явно серьезнее уже упомянутого сегодня Razer Abyssus. Здесь применяются несколько вариантов окраски, различные материалы исполнения и глянцевые вставки. Так же можно отметить применение «рубленого» дизайна, острые переходы и грани наблюдаются в каждой части.

Форма корпуса симметрична и примечательна довольно «выпуклой» частью в окончании манипулятора. Из-за симметричности, пользователи, привыкшие к более адаптированным манипулятором, могут быть не столь обрадованы, а левши наоборот смогут найти мышку получше ;). Забегая вперед, скажу, что верхняя часть корпуса должна порадовать как левшей, так и правшей. Благодаря ее выполнению мышка ложится в руку, как влитая. Если говорить в миллиметрах, то габариты составляют 115×62×39, при весе в 117 грамм. Вес манипулятора не регулируется.

Кнопочная формула героини сегодняшнего обзора стандартна до невозможности, здесь есть две основных клавиши и колесо прокрутки. Дополнительные клавиши для регулировки DPI или боковые клавиши «вперёд/назад» не предусмотрены, хотя их наличие явно бы не помешало :).

Очень интересно, что на боковых гранях имеется резиновая вставка, но их-за ее расположения она не несет какой-либо функциональной нагрузки и является лишь красиво оформленным, но все же декоративном элементом. В исполнении так же наблюдается пластик и явно рубленый дизайн.

Колесо прокрутки относительно широкое, но из-за округлой формы при использовании оно кажется чуть-чуть тонковатым, при прокрутке имеет явные «степы». Область под кисть может похвастаться наличием логотипа ROG-серии, он оснащён красной подсветкой.

На нижней части манипулятора расположились три ножки из тефлона. Одна из них проходит вдоль всего манипулятора, две других немного вытяну в длину. Отверстия для болтов, которыми собирается Sica закрыты заглушками.

ASUS не зря не стал маскировать расположение болтов, в заявленных «фичах» манипулятора числиться возможность замены штатных переключателей. По умолчанию установлена парочка весьма живучих Omron D2FC-F-7N. В качестве сенсора выступает известный Pixart PMW-3310DH-AWQT, пожалуй, он не нуждается в представлении и уже хорошо зарекомендовал себя в данном ценовом сегменте.

Совместно с ROG Sica к нам попала игровой коврик из той же серии ROG, его название Whetstone. Его габариты составляют не малые 326х273х2 миллиметров. Основным достоинством Whetstone является сочетание в своем строении двух различных материалов.

Так, нижняя часть покрытия реализована из материала на основе силикона, что обеспечивает отличное сцепление с поверхностью стола. А основная рабочая поверхность реализована из текстиля.

Коврик может быть легко свернут для транспортировки, после расположения на столе он достаточно быстро принимает рабочую форму. Так же стоит отметить, что ROG Whetstone можно легко мыть ;).

Из визуальных изысков можно отметить наличие текстурированной поверхности с узором и крупного логотипа ROG-серии.

Благодаря идентичному дизайну ROG Sica и ROG Whetstone хорошо сочетаются, однако не стоит забывать, что коврик находиться в ценовой категории на уровень выше мышки ;) и может составить компанию более дорогим манипуляторам.

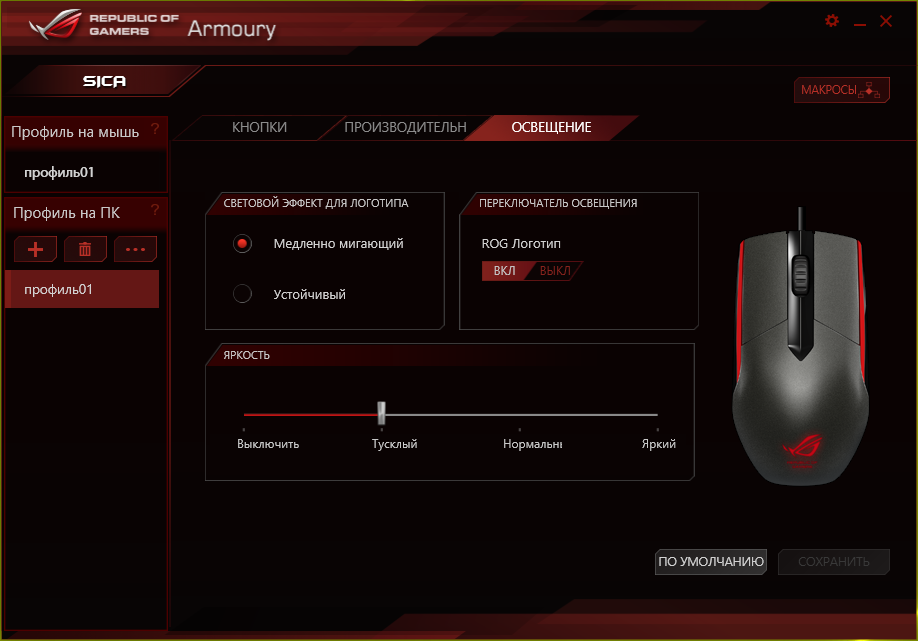

Пора вспомнить и о программной утилите, которая должна управлять функциями манипулятора, ее имя ROG Armoury. Утилита не столь замысловатая, она умеет обновлять прошивку мышки, сохранять и редактировать профиля, один из которых может использоваться в памяти ROG Sica без участия ПО. Так же можно изменить функции каждой из доступных клавиш, настроить параметры акселерации, выбрать нужную чувствительность сенсора и частоту опроса. Конечно, некоторые функции не столь интуитивны, но я уверен, что пока Sica распространиться по прилавкам отечественного рынка, версия ПО шагнет вперед ;).

Итак, пара слов о моих ощущениях после использования связки ROG Sica и ROG Whetstone. Первое, что стоит отметить: Sica однозначно превзошла упомянутый сегодня Abyssus 2014. При том же подходе к реализации в Sica, на мой взгляд, удалось реализовать более удобный корпус. «Рубленые» боковины и «округлое» основание обеспечивают очень хороший хват.

К чему пришлось немного попривыкнуть, так это к довольно легким нажатиям основных клавиш, которые создают довольно звонкий «клик». Так как кнопки отделены от основного корпуса, мышка хваталась именно «когтевым» хватом, расположить пальцы по всех длине не удавалась – не хватало габаритов.

Благодаря удобным формам и конечно же хорошей «железной» начинке ASUS ROG Sica получилось действительно хорошим манипулятором, который направлен именно на игроков. Можно вспомнить о более богатых комплектах поставки и большем количестве клавиш, но похоже производитель вложил все доступные ресурсы в имеющуюся функциональность и дальше мог идти только по пути увеличения стоимости, а это не всегда нужно, ведь так?

Тайваньская компания ASUStek Computer сегодня сообщила о расширении геймерского семейства графических ускорителей Republic of Gamers (ROG) двумя новыми высокопроизводительными видеоадаптерами серии Matrix. В официальном пресс-релизе именитого тайваньского разработчика говорится о рассчитанных на оверклокеров и требовательных геймеров акселераторах Radeon Matrix R9 290X и GeForce Matrix GTX 780 Ti. Представленные новинки, естественно, используют в основе полностью переработанный дизайн печатной платы, что позволяет рассчитывать на хороший разгонный потенциал данных решений.

Производитель сообщает о применении в составе ускорителей 14-фазной подсистемы питания DIGI+ с цифровой стабилизацией напряжения, отмечается, что VRM включает в себя только высококачественные компоненты класса Super Alloy Power, отлично выдерживающие нагрузки при оверклокинге. Ускорители Radeon Matrix R9 290X и GeForce Matrix GTX 780 Ti оборудованы производителем фирменной системой охлаждения с поддержкой технологии DirectCU II, которая включает в себя крупный алюминиевый радиатор и 10-мм медные тепловые трубки, которые находятся в непосредственном контакте с GPU. Для обдува этой конструкции задействуются вентиляторы CoolTech с двойным рядом лопастей, повышающим эффективность.

Адаптеры будут доступны заказчикам уже в этом месяце по всему миру. Стоимость новинок не уточняется. Их характеристики выглядят следующим образом:

ROG Matrix R9 290X

• Интерфейс: PCI Express 3.0
• Память: 4096 Мбайт GDDR5
• Частота GPU: 1050 МГц (референс – 1000 МГц)
• Частота VRAM: 5400 МГц (5000 МГц)
• Интерфейс: 512 бит
• Максимальное разрешение: 4096 x 2160 пикселей
• Видеовыходы: 2 x DVI-D, 1 x HDMI, 1 x DisplayPort

ROG Matrix GTX 780 Ti

• Интерфейс: PCI Express 3.0
• Память: 4072 Мбайт GDDR5
• Частота GPU: 1072 MHz Boost (926 МГц)
• Частота VRAM: 7000 МГц (7000 МГц)
• Интерфейс: 384 бит
• Максимальное разрешение: 4096 x 2160 пикселей
• Видеовыходы: 1 x DVI-D, 1 x DVI-I, 1 x HDMI, 1 x DisplayPort

Компания ASUStek Computer расширила линейку игровых ноутбуков Republic of Gamers очередным представителем серии G. Модели под маркетинговым названием ASUS ROG G750 (G750JZ, G750JM, G750JS) порадуют требовательных геймеров наличием здесь процессора Intel Core i7 четвертого поколения, а также графического ускорителя NVIDIA GeForce 800M. Заметим, что в плане дизайна новинка практически не претерпела изменений в сравнении с предыдущими версиями портативников ASUS ROG.

Основой для лэптопа послужил мобильный чипсет Intel HM87 Express, применяется также мощный четырехъядерный процессор Intel Core i7-4700HQ, до 32 Гбайт оперативной памяти DDR3L, жесткий диск до 1500 Гбайт, SSD-накопитель или гибридный накопитель, пишущий DVD-привод или его Bluray-аналог. В качестве графического ускорителя задействован только вчера анонсированный адаптер поколения Maxwell модели GeForce GTX 860M со встроенными 2 Гбайт буферной памяти GDDR5.

Модель ASUS ROG G750 использует 17,3-дюймовый дисплей с разрешением 1920 х 1080 пикселей и светодиодной подсветкой, пользователям доступна HD-камера, кардридер SD/MMC, а также адаптеры WiFi и Bluetooth 4.0. На торцах ноутбука можно обнаружить богатый выбор разъемов, среди которых встретятся множество USB 3.0, а в некоторых модификациях и порт Thunderbolt, предусмотрена 8-ячеечная батарея на 5900 мАч. Сообщается о том, что новинки поставляются с предустановленной операционной системой Microsoft Windows 8.1 Pro или Windows 8.1.

Ноутбуки должны совсем скоро стартовать в продаже, однако их стоимость пока что не уточняется.

Линейка материнских плат «Republic of Gamers» компании ASUS ориентируется на оверклокеров и геймеров, которые хотят собрать игровую и безупречно производительную систему. Одна из представителей этой линейки, MAXIMUS VI GENE сегодня попала к нам на тестирование, на ее примере предлагаю изучить сходства и различия с платами ASUS из линейки «TUF», а так же провести некую грань сравнения с представителями обычных без серийных плат, с которыми мы знакомились ранее.

MAXIMUS VI GENE попала к нам в довольно красочной упаковке, ее дизайн выполненный в красно-черных тонах полностью соответствует линейки «ROG». На лицевой стороне упаковки мы можем увидеть только название платы, а вот на обратной, находится перечисление основных технических характеристик и упоминание о используемых технологиях, детально рассказать о которых ASUS решила на площади откидывающейся крышки. Смотрового окна для заочного ознакомления с платой нет, здесь олько фотографии и текст.

Открыв коробку, кроме самой материнской платы мы можем обнаружить комплект поставки, в который вошли следующие компоненты:

• Шесть кабелей SATA 6Gb/s;
• Заглушка для задней панели корпуса;
• Один SLI-мост;
• Плата mPCIe Combo II;
• Фирменные коннекторы Q-Connector;
• Наклейки для упорядочения кабелей SATA;
• Стикер на дверь с надписью «DO NOT DISTURB Champion in action»;
• Руководство пользователя и DVD-диск с ПО;
• Фирменная наклейка на системный блок.

Комплект, можно сказать, стандартный для плат такой ценовой категории. Пользователям с массивом данных из множества жестких дисков безусловно придутся по вкусу наклейки для их учета, но основной изюминкой комплектации безусловно стал модуль mPCIe Combo II. Он предназначенный для установки плат формата Mini PCI-E и накопителей с интерфейсом NGFF 2, решение довольно интересное и нужное, но мы считаем, что поддержка распространенного в наши дни формата mSATA оказалось бы более востребованным. Так же хочется отметить, что в наборе ПО имеются лицензионные программы Daemon Tools Pro Standart и Антивирус Касперского.

После установки на плату, mPCIe Combo II выглядит как один из элементов I/O панели, в один момент мы подумали, что модуль можно было сделать несъемным и впаять в плату. Но в момент фиксации к материнской плате стало понятно, почему он модульный и съемный, при невозможности его снятия установка плат расширения была бы очень не удобна, а быть может совсем не возможна :). При использовании mPCIe Combo II есть один нюанс, в момент его задействования отключается пятый SATA порт, линия PCI-E отдельная и не приводит к отключению чего- либо.

MAXIMUS VI GENE выполнена в форм-факторе micro-ATX и имеет размеры 244х244 мм. Дизайн платы как и у ее коробки полностью соответствует стилю «Republic of Gamers».

На I/O панели расположились следующие разъёмы:

• Шесть USB 3.0 и четыре USB 2.0;
• Один HDMI;
• Один LAN;
• Оптический выход S/PDIF;
• Кнопки ROG Connect и Clear CMOS;
• Шесть аудио разъёмов miniJack.

Навряд ли кто-то испытывает недостаток портов USB, учитывая количество, их должно хватить для подключения всех вариантов периферийных устройств и гаджетов.

За охлаждение нагревающихся частей платы отвечают два независимых радиатора, оба выполнены из алюминиевого сплава и покрыты черно-матовой краской. Радиатор системы питания в своем основании располагает: одной тепловой трубкой и небольшими бакплейтами, они не только создают опору, но и отводят тепло от силовых ключей, расположенных на обратной стороне печатной платы. Радиатор чипсета более простой, и не имеет множества растягивающих ребер, но при этом довольно массивный и без труда отводит тепло от чипсета.

В качестве термоинтерфейса используется термопрокладки и терможвачка. Крепление к плате осуществляется при помощи подпружиненных болтов, что позволяет регулировать силу и качество фиксации.

Плата, предназначена для установки процессоров поколения Haswell с разъемом LGA 1150, для обеспечения процессора питанием используется восьмифазная система, управляемая ШИМ-контроллером ASP1251. В каждой из фаз используются уникальные дроссели BlackWing, транзисторы NexFET и конденсаторы Black Metallic.

Как и ранее рассмотренные платы, MAXIMUS VI GENE позволяет установить в систему до 32 Гб оперативной памяти, режим работы которой остался не изменен, это по прежнему до 3000 МГц при разгоне, собственно это и есть максимальные значения для данной платформы. Похоже технология MemOK! хорошо зарекомендовала себя и продолжает встречаться на каждой плате от ASUS, кнопка для ее задействования находится в непосредственной близости со слотами памяти.

Так же стоит упомянуть о наличии индикатора POST-кодов, небольшом джемперном переключателе платы в «LN2_MODE», точках замера всех основных напряжений, а так же светодиодов с помощью которых можно выявить виновника из-за которого система отказывается стартовать в той или иной ситуации. Эти функции не встречались нам в рассмотренных ранее ASUS Sabertooth Z87 и Asus Z87-A, а из этого можно сделать вывод, что MAXIMUS VI GENE ориентируется не только на любителей игр, но и на профессиональных оверклоеров, использующих в своем арсенале экстремальные системы охлаждения.

Набор слотов расширения, прежде всего ограничен размерами платы, здесь присутствуют два полноценных PCI Express 3.0 способные разделить между собой 16 линий PCI-E процессора. Дополнительно присутствует один PCI Express 2.0 с четырьмя линиями PCI-E обеспечиваемых силами набора системной логики, этот разъем с одной стороны имеет «пропил», что позволит установить в него любую из имеющихся видеокарт, зачем? Спросите вы. Ответ довольно прост, для достижения максимального разгона процессора с него снимают всю возможную нагрузку, в том числе и обеспечение работоспособности линий PCI-E, как показывает опыт, овеклокеры действительно используют эту технологию и получают прирост частоты для прохождения CPU тестов.

Что касается обычных пользователей, плата позволить собрать систему с тандемом видеокарт CrossFireX или SLI, но при этом у вас более не будет свободных PCI-E разъёмов и в этот момент модуль mPCIe Combo II станет еще более актуальным!

Восемь разъемов SATA расположились в два яруса на правом углу платы, шесть из них обеспечивает набор системной логики Intel Z87, два дополнительных работают благодаря контроллеру ASMedia ASM1061.

За поддержку звука отвечает кодек Realtek ALC1150, в целом вся звуковая система относится к серии «ROG SupremeFX Audio». Сам кодек находится под защитной крышкой, которая припаяна к плате. Область платы в районе звуковой зоны имеет красную подсветку и использует технологию BD Audio Layer Content.

MAXIMUS VI GENE продолжает удивлять нас наличием оверклокерских технологий, на нижнем ребре платы обнаруживаются дополнительные кнопки управления, а именно кнопки включения и перезагрузки. Их наличие может понадобиться энтузиастам использующих открытый тестовый стенд. Плата поддерживает работу с модулем OC Panel, жаль, что он изначально не включен в комплектацию и при необходимости его нужно докупать отдельно.

После ознакомления с «железной» частью MAXIMUS VI GENE пришло время поговорить о другой стороне медали. BIOS платы используют оболочку UEFI, которая на этот раз выполнена в красных тонах, опять же еще один элемент говорящий об отношении к серии «ROG». Как и прежде, оболочка разделена на два режима: EZ Mode и Advanced Mode, только в этом случае по умолчанию используется уже Advanced Mode, по всей видимости плата ориентируется именно на подготовленных пользователей.

Комплектное ПО с утилитой AI-Suite III по прежнему позволяет отслеживать все основные показатели системы, в реальном времени изменять их, осуществляя разгон или быть может даже наоборот «даунклок». Настройка режима работы вентиляторов довольно схожа с SABERTOOTH Z87, отсутствует лишь большее количество температурных датчиков.

Тестирование MAXIMUS VI GENE производилось в составе следующего тестового стенда:

• Процессор: Intel Core i7 4770K;
• Графический ускоритель: Saphire VAPOR-X R9 270X;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3500413AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

Плата без проблем смогла разогнать стендовый Core i7 4770K до тех же показателей что и SABERTOOTH Z87. Процессор, на момент тестирования еще не прошедший процедуру скальпирования, остановился на частоте в 4500Мгц и упёрся в свои температурные показатели.

При разгоне по частоте BCLK ситуация не осталась такой же, без каких- либо манипуляций, используя лишь встроенный профиль из BIOS процессор заработал на частоте в 190Мгц. А после небольшого ручного вмешательства плата заработала на частоте в 195Мгц, что на целых 15Мгц больше чем у SABERTOOTH Z87. Результат разгона по BCLK однозначно отличный, пожалуй, что в этом и есть самое явное различие между этими платами.

Подведение итогов по ASUS MAXIMUS VI GENE хочется начать с оглашения ее цены, на момент публикации статьи, по данным Яндекс.Маркета, в среднем она находилась в районе 7000рублей. За эти деньги вы получаете довольно интересную плату, позиционирование которой определить довольно сложно. С одной стороны, это материнская плата с размерами, позволяющими собрать систему в компактном корпусе и возможно, в этом случае Вам стоит поискать плату подешевле! Но с другой стороны это некий гоночный болид готовый принять на свой борт азотный стакан и продемонстрировать отличные разгонные характеристики и именно здесь, плата наоборот выглядит очень дешевым вариантом по сравнению со своими старшими братьями, цена которых порой больше в два раза.

На наш взгляд, правильным решением будет использование ASUS MAXIMUS VI GENE именно во втором варианте: как базу дляэкспериментов с разгоном, и в этом вам поможет качественная компонентная база, расширенный набор настроек и конечно же приятные мелочи в виде индикатора POST-кодов и кнопок запуска.
