Платформа LGA1151 с процессором на архитектуре Skylake хорошо прописалась в рамках нашего тестового стенда. Ранее мы говорили о материнской плате ASUS Z170 Pro Gaming, которая находится в игровом дивизионе производителя, и первая поспела к нам обзор в момент анонса платформы. Сейчас, как могли заметить наши постоянные читатели, в составе тестового стенда используется плата из ROG-сегмента. Однако, сегодня, я хочу поговорить о базовой серии материнских плат ASUS на базе чипсета Z170, а именно о вариации ASUS Z170-A.

Данная плата может похвастаться своей доступностью на прилавках отечественных магазинов, ее цена находится на интересной планке, а заявленный набор функций очень хорош. В любом случае предлагаю присмотреться к строению платы, проверить данные утверждения на деле и подготовить базу к обзорам топовых вариаций.

ASUS Z170-A поставляется в коробке действительно стандартных размеров, визуально упаковка выполнена в сдержанных тонах: классическое сочетание белого и черного. Далее, отмечаем хорошо видимое название, фотографию платы, перечень поддерживаемых технологий и технических характеристик.

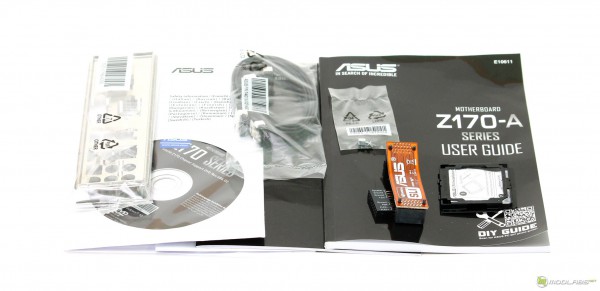

В комплект поставки вошли: руководство пользователя, небольшой мануал по быстрому запуску и диск с драйверами – на этом бумажная составляющая заканчивается. Из функциональных частей есть заглушка задней панели корпуса, три SATA-кабеля, набор ASUS Q-Connectors, мостик для SLI и нововведение в лице ASUS CPU Installation Tool. О последней мы уже говорили в обзоре ASUS Z170 Pro Gaming – вещь дельная! Дополнительно отметим наличие бонуса для игры World of Warships.

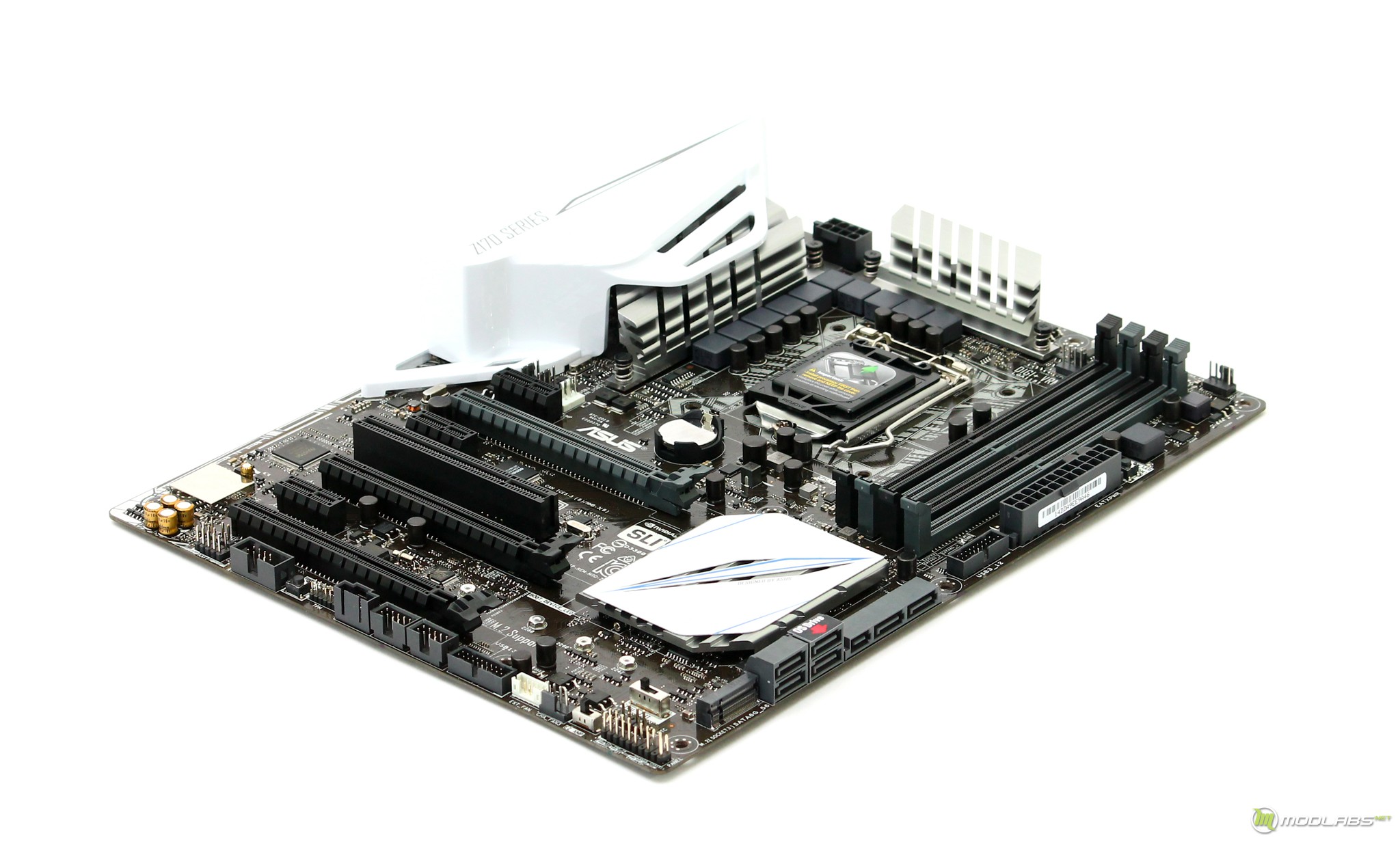

ASUS Z170-A относится к полноразмерной ATX плате, соответственно ее размеры не отличаются от стандартных 305×244 миллиметров. Как по мне, внешне плата выглядит очень стильно. Все слоты расширения оформлены в темной гамме черного и серого, а элементная база не имеет пестрого окраса. Но самой главной фишкой является светлый радиатор и белый кожух над панелью ввода-вывода. Признать честно, именно благодаря данному кожуху плату скорее можно приписать к топовой линейке X99, а не одному из начальных решений на Z170, а казалось бы – кусок пластика!

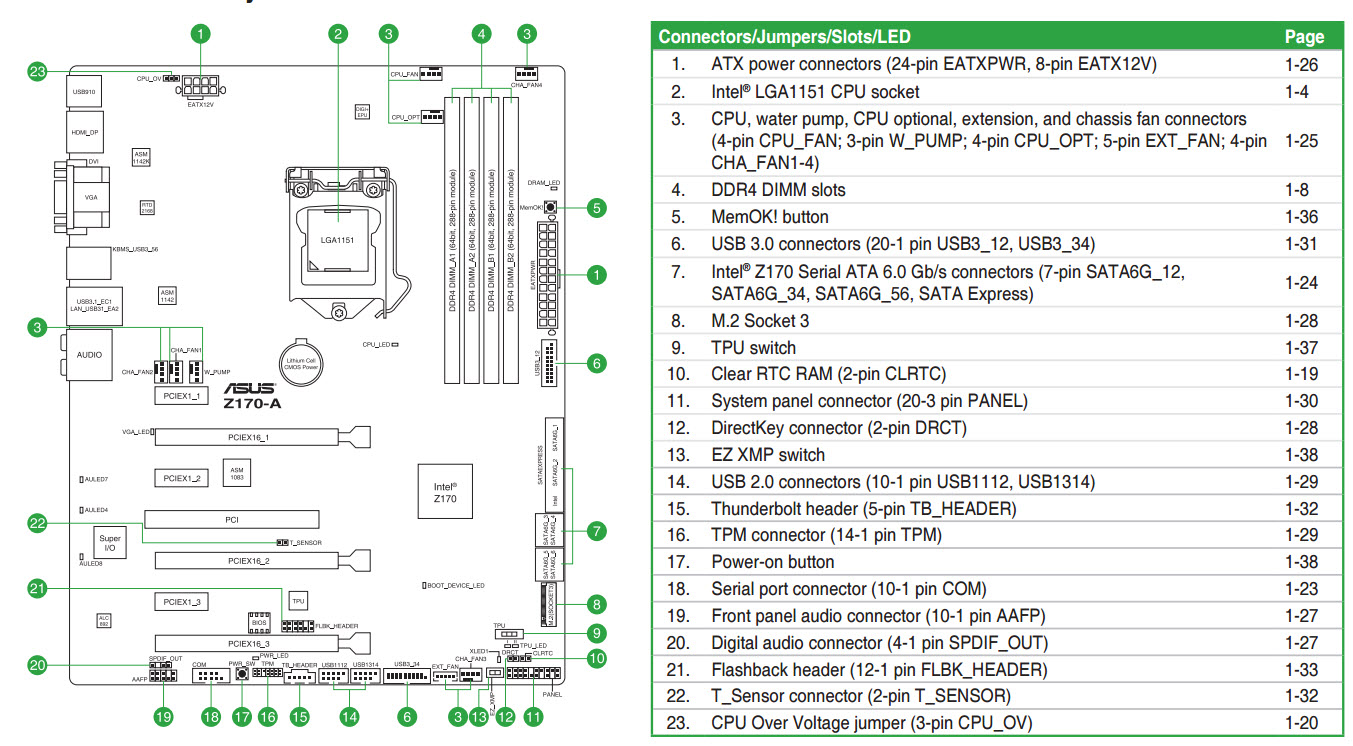

Общее расположение элементов ASUS Z170-A, далее более детально.

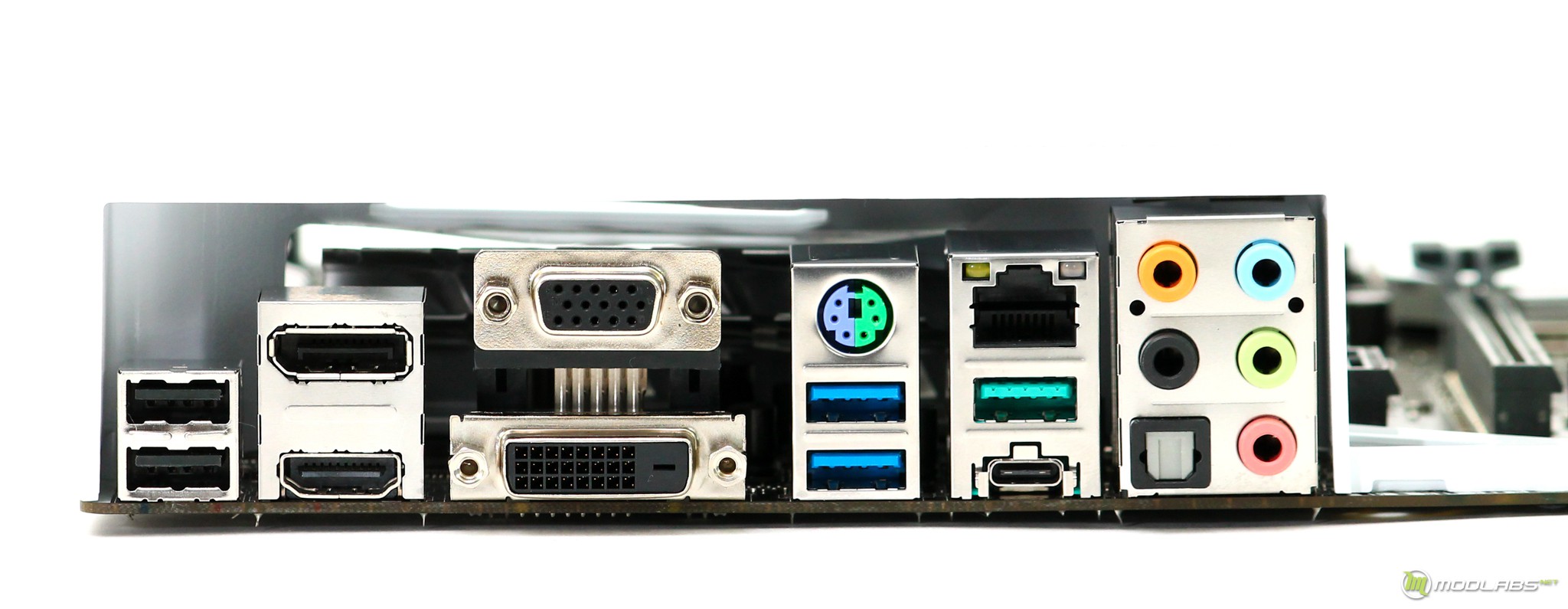

На интерфейсной панели расположился джентльменский набор. Полный список привожу ниже, из него можно выделить обширный набор видеовыходов всех поколений: от VGA до DP. Так же интересно выглядит разъем PS/2, расположившийся в середине, а не в верхушке.

• Один PS/2 для мышки или клавиатуры;
• LAN-разъем RJ-45;
• По два USB 2.0 и USB 3.0;
• По одному USB 3.1 Type-C / Type-A;
• По одному HDMI / DisplayPort / D-Sub / DVI-D;
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack.

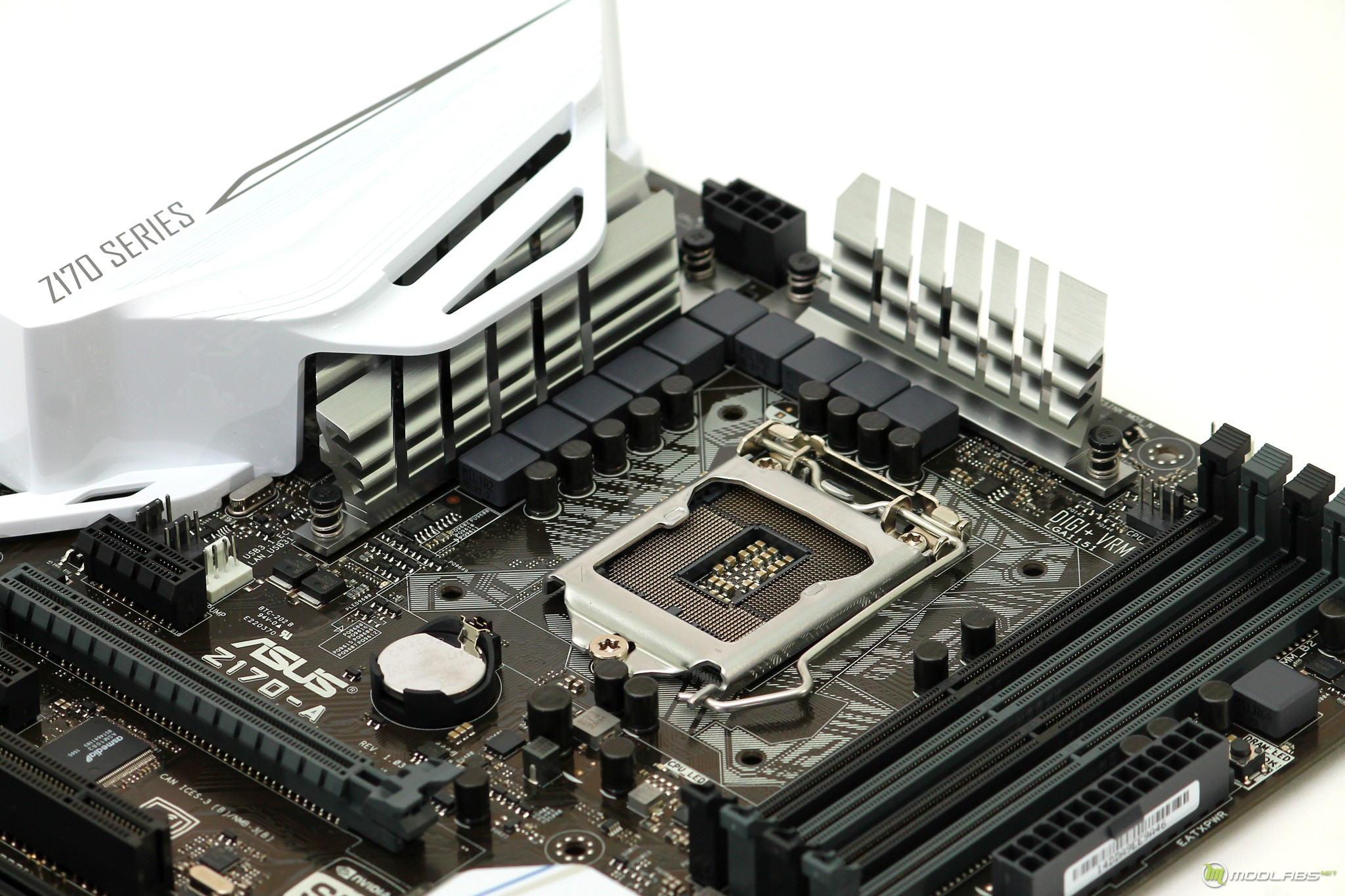

LGA1151 - уже привычный облик процессорного разъема, который предназначен для использования с процессорами Intel Core i7/i5/i3 6-го поколения. Визуально сложно отличим от его предшественников. В области сокета не наблюдается каких-либо значимых отличий от ранее рассмотренного Pro Gaming’а.

Немаловажным пунктом, является расположение крепежных отверстий для установки системы охлаждения. К счастью, для LGA1151 и LGA1150 они полностью идентичны, проблем, с совместимостью имеющихся на рынке систем охлаждения возникнуть не должно.

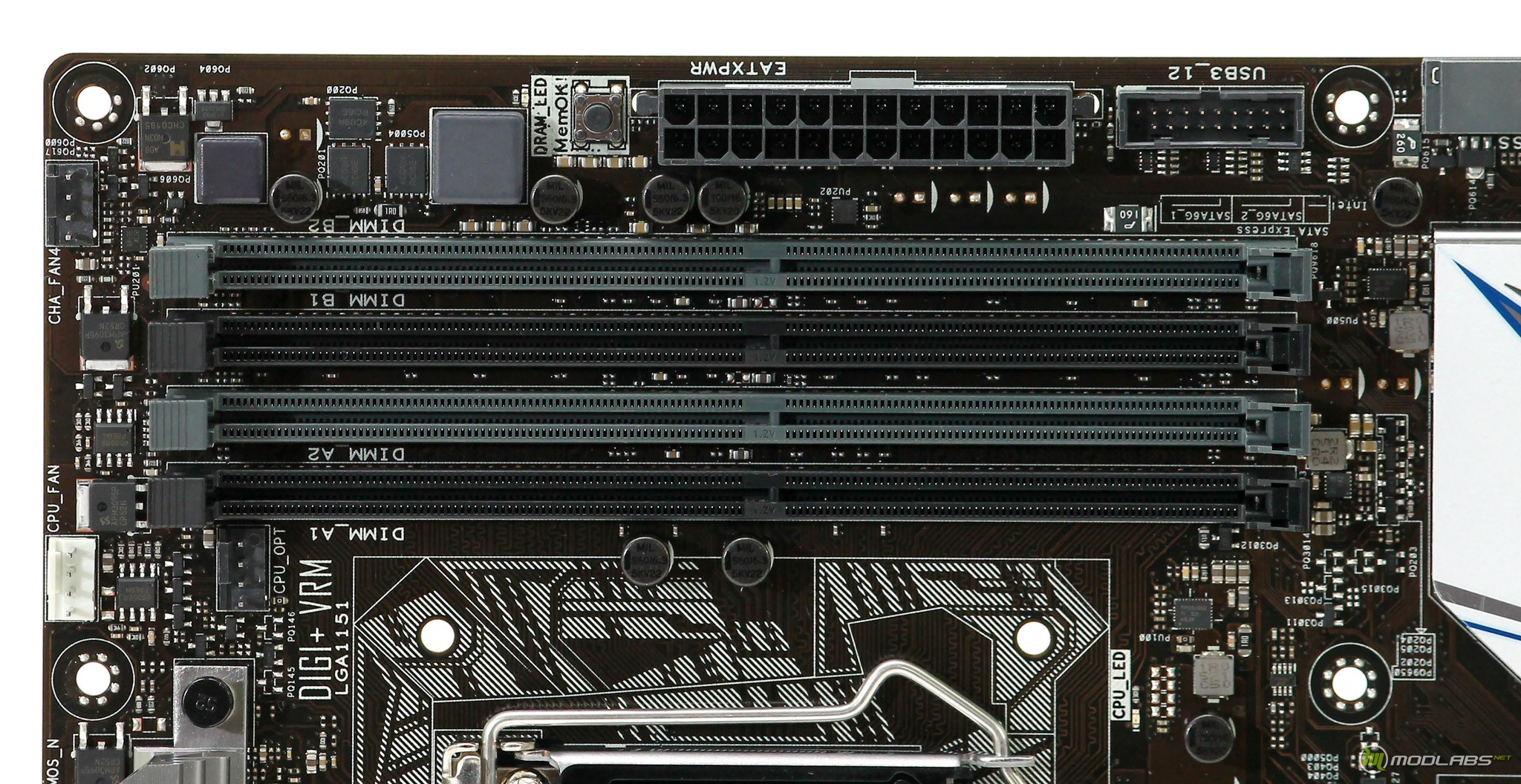

Как и положено полноразмерной материнской плате, количество слотов для установки оперативной памяти специально не ограничено, распаяны все четыре DIMM-слота стандарта DDR 4. Напоминаем, что Z170 принес увеличение максимально поддерживаемого объема, теперь на плату можно установить до 64GB оперативки. Максимально заявленная частота в режиме разгона составляет 3400 MHz, профиль XMP тоже поддерживается – куда без него :). Фирменная технология ASUS MemOK! так же не ушла и представлена отдельной клавишей.

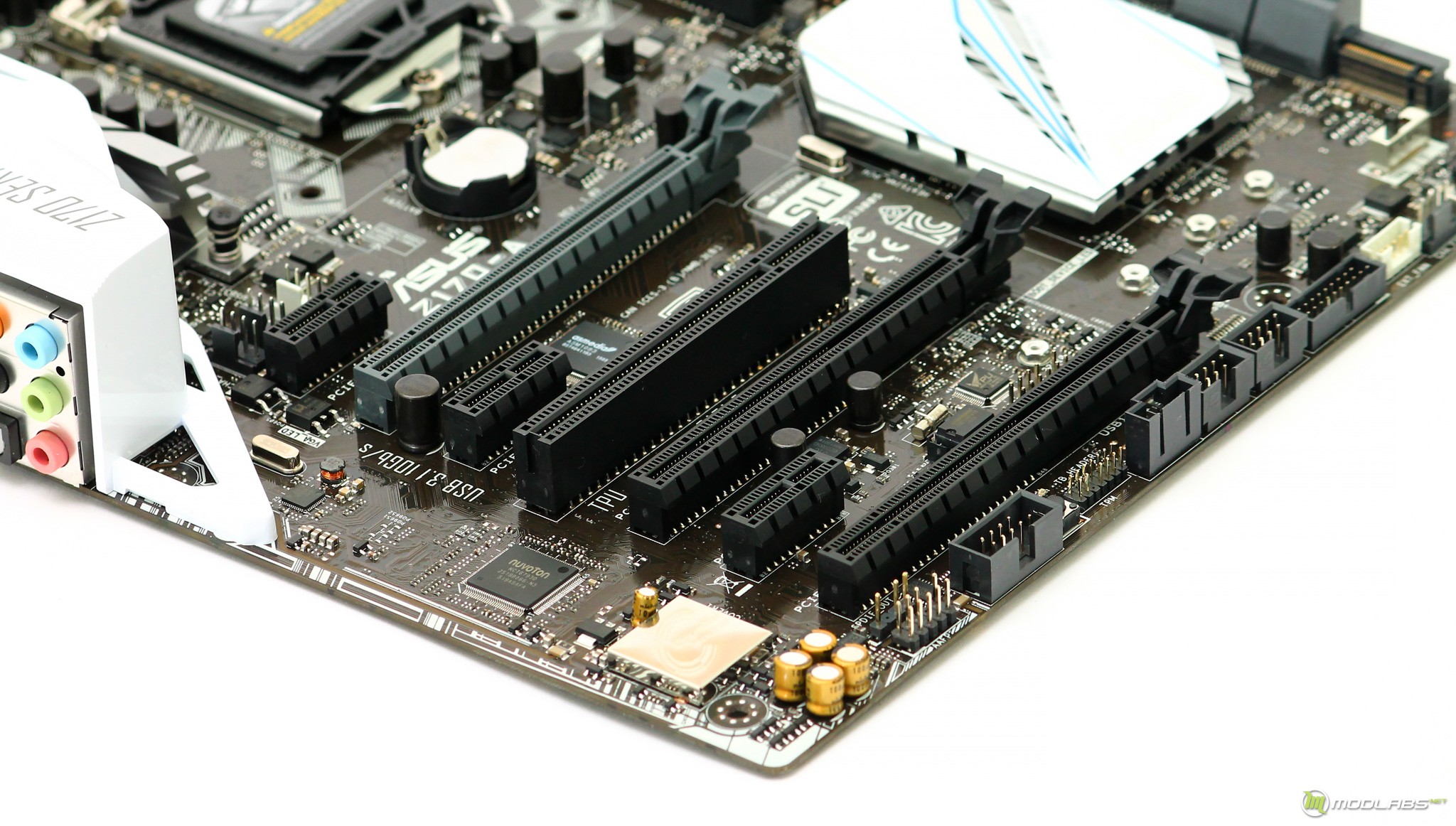

Можно сказать, что набор слотов расширения сбалансированный. Здесь есть три полноразмерных PCI Express 3.0, они способны обеспечить связку х8+х8. Далее идет тройка PCI-E 2.0 X1 и даже один PCI. Набор полный и позволяет собирать системы с много карточными тандемами – жаль не в режиме 16х-16х. Наличие PCI позволит установить некоторые ныне отмирающие устройства. Кстати, поддержка PCI может быть диковинкой для данного поколения плат и реализуется при помощи дополнительного контроллера ASMedia ASM1083. Слоты расположены в следующем порядке:

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

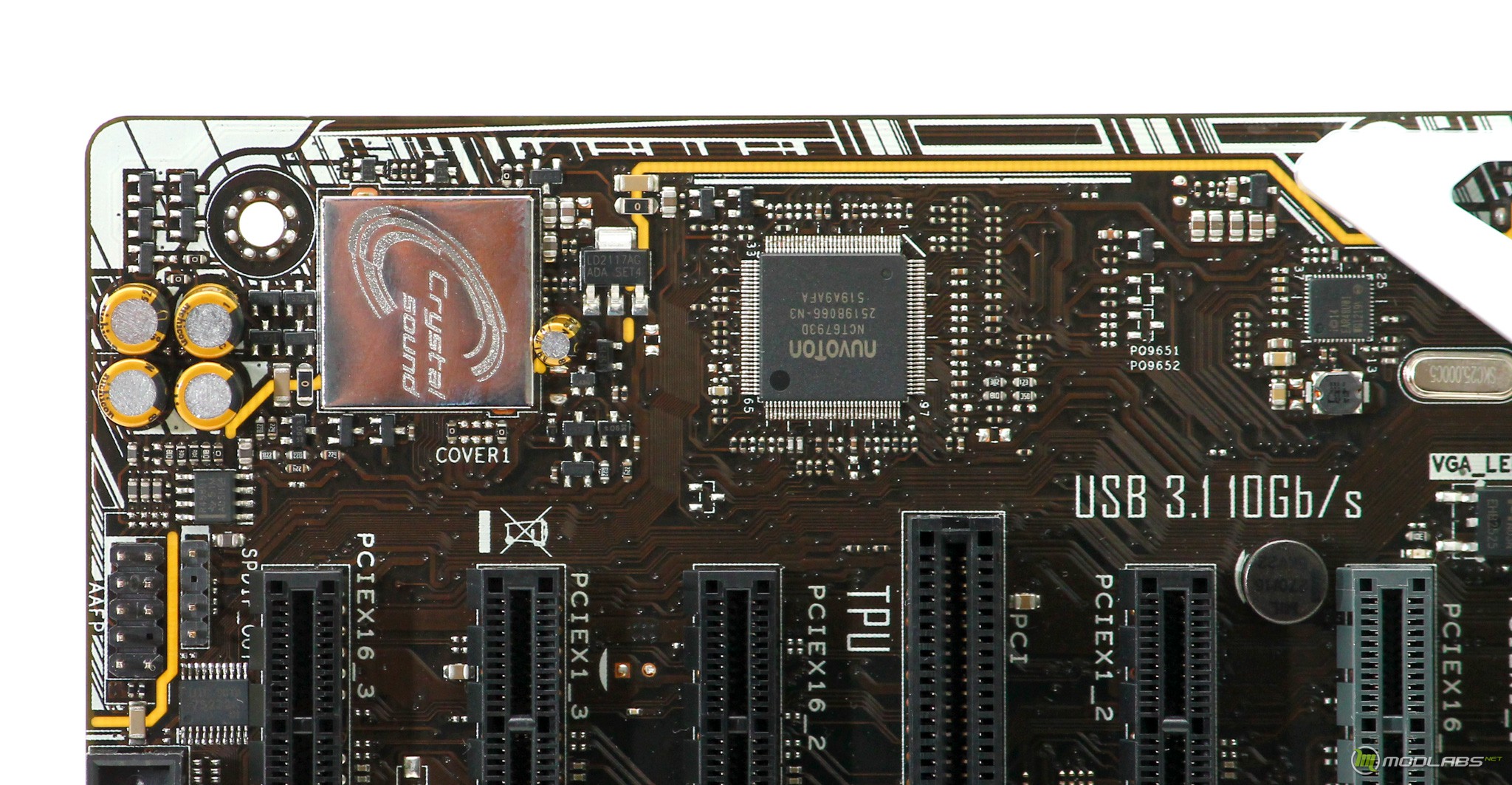

Идем по плате дальше, гигабитный сетевой интерфейс основан на контроллере Intel I219V. По сложившимся ныне традициям, звуковой тракт расположен на обособленной части печатной платы. Здесь пользователь может найти звуковой кодек Realtek ALC892 (7.1, HDA, изначально он прячется за металлической накладкой с логотипом всей звуковой системы Crystal Sound 3). Дополнит данный набор операционный усилитель Texas Instruments RC4580 и набор не самых простых конденсаторов.

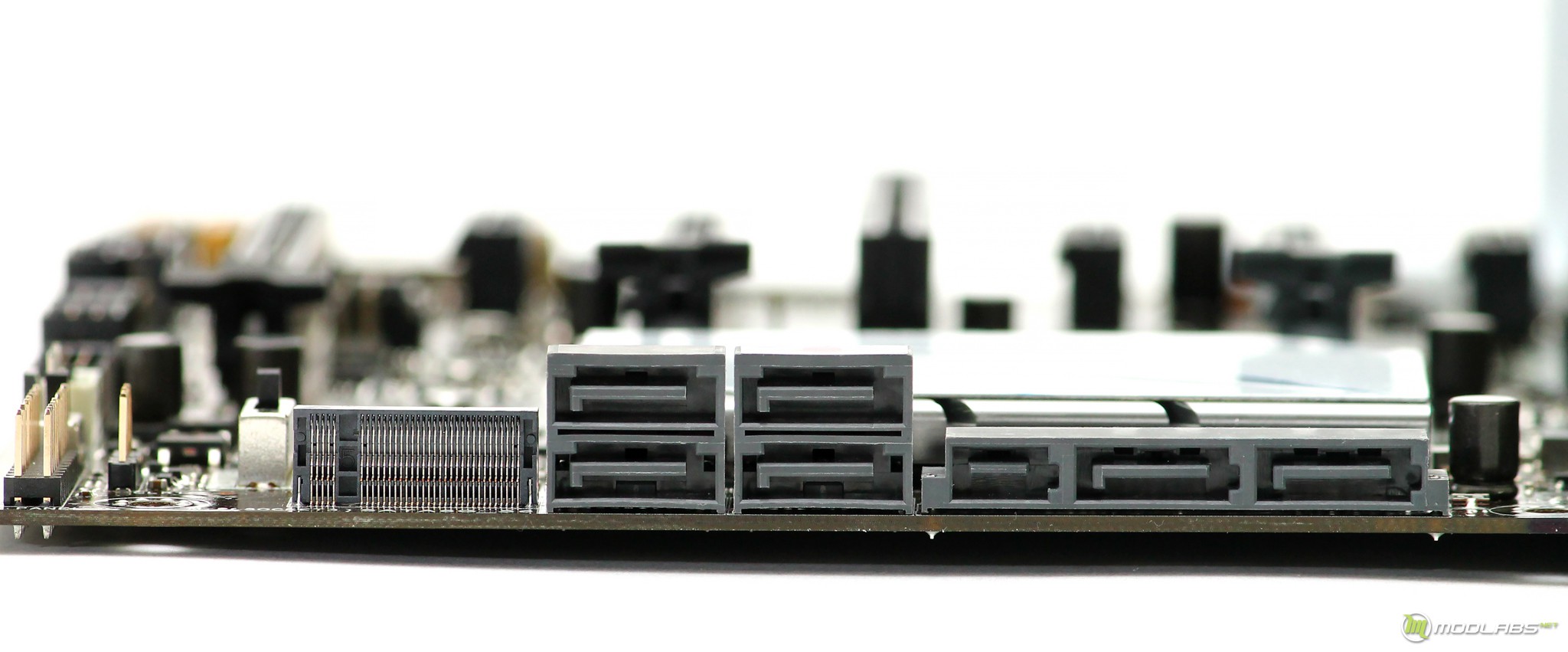

Набор слотов для подключения накопителей реализуется силами системной логики intel Z170. Здесь есть шесть стандартных SATA 6 Гбит/с, присутствует поддержка SATA Express и одного накопителя форм-фактора M.2. Примечательно, что при использовании PCI Express переходника пользователь может поднять RAID-массив на двух накопителях M.2.

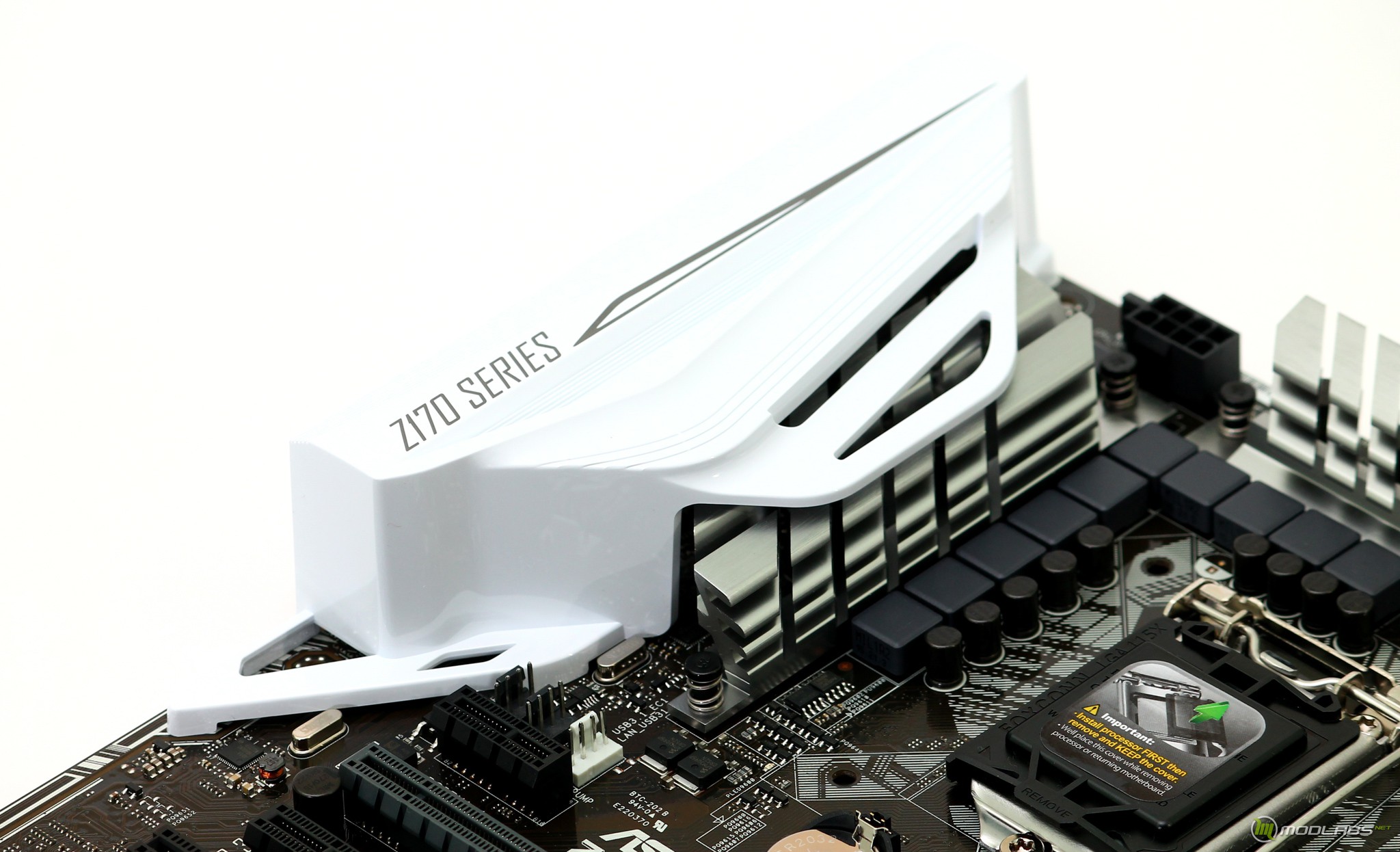

Позвольте, еще раз приведу детальные фотографии «белых» компонентов платы: пластиковый кожух и радиатор на наборе системной логики. Наверное, радиатор на системной логике более нацелен на визуальную составляющую, нежели на охлаждение :), но с учетом небольшого тепловыделения Z170 перегревов во время тестирования мы не наблюдали.

Здесь так же упомяну, что на плате есть технология, которую ASUS называет Q-LED. По сути это набор SMD-светодиодов, они располагаются в различных частях платы и во время старта системы отражают удачность прохождения той или иной стадии загрузки (процессор-память-видеокарта). Конечно, полноценный POST-индикатор более информативен! Но для обычного пользователя, в случае чего, набор светодиодов тоже может помочь найти направление…

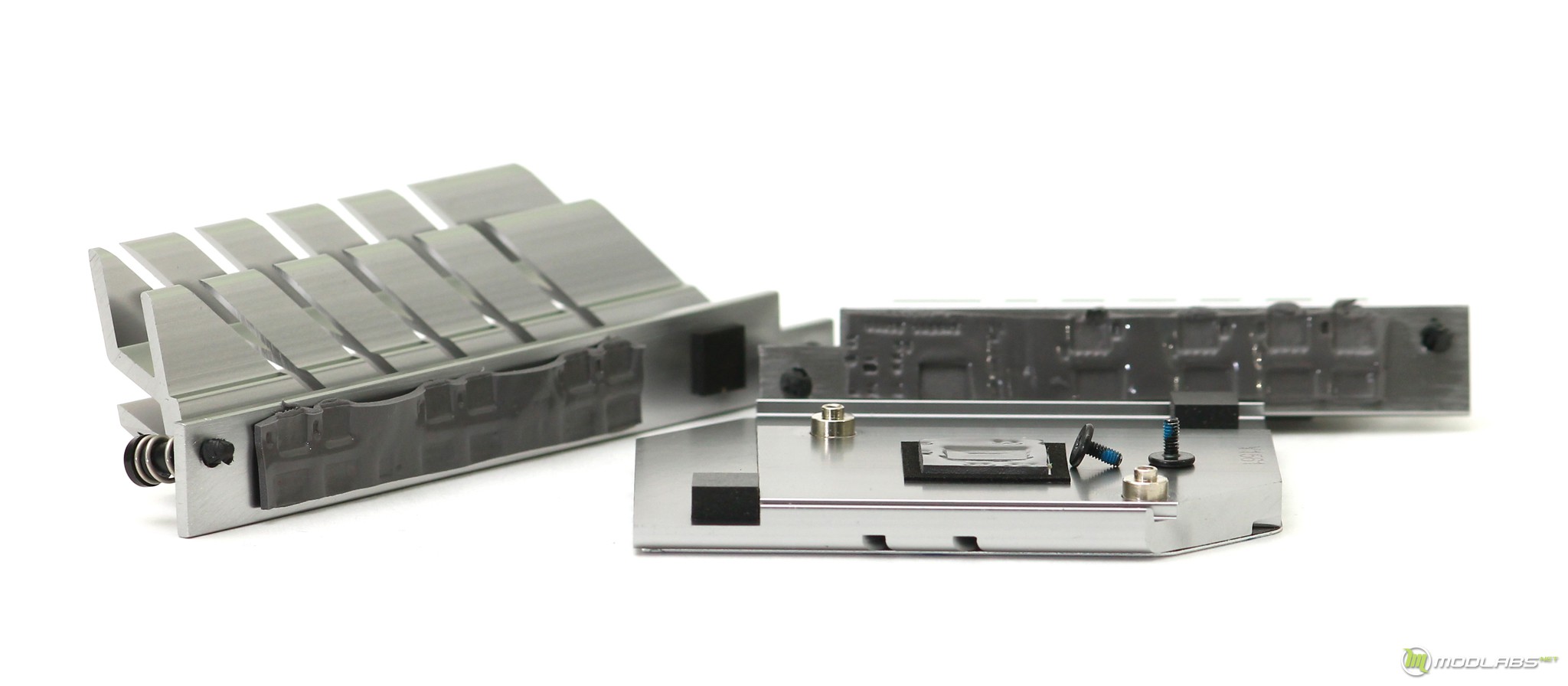

Для охлаждения элементов системы питания процессора используются два раздельных радиатора. Они выполнены из алюмелевого сплава и по меркам ATX-плат не столь массивны. Крепление происходит при помощи клипс, а в качестве термоинтерфейса используется термопрокладка – как видим прижим хороший.

За время тестирования, в режиме разгона, с использованием СВО и отсутствующим обдувом для радиаторов была зафиксирована максимальная температура в 72°C – непрерывная нагрузка в LinX. При обычной нагрузке радиаторы прогревались до 55-62°C. С учетом разгона, данные показатели весьма неплохи. В режиме простоя температуры находились на отметке в 30-38°C.

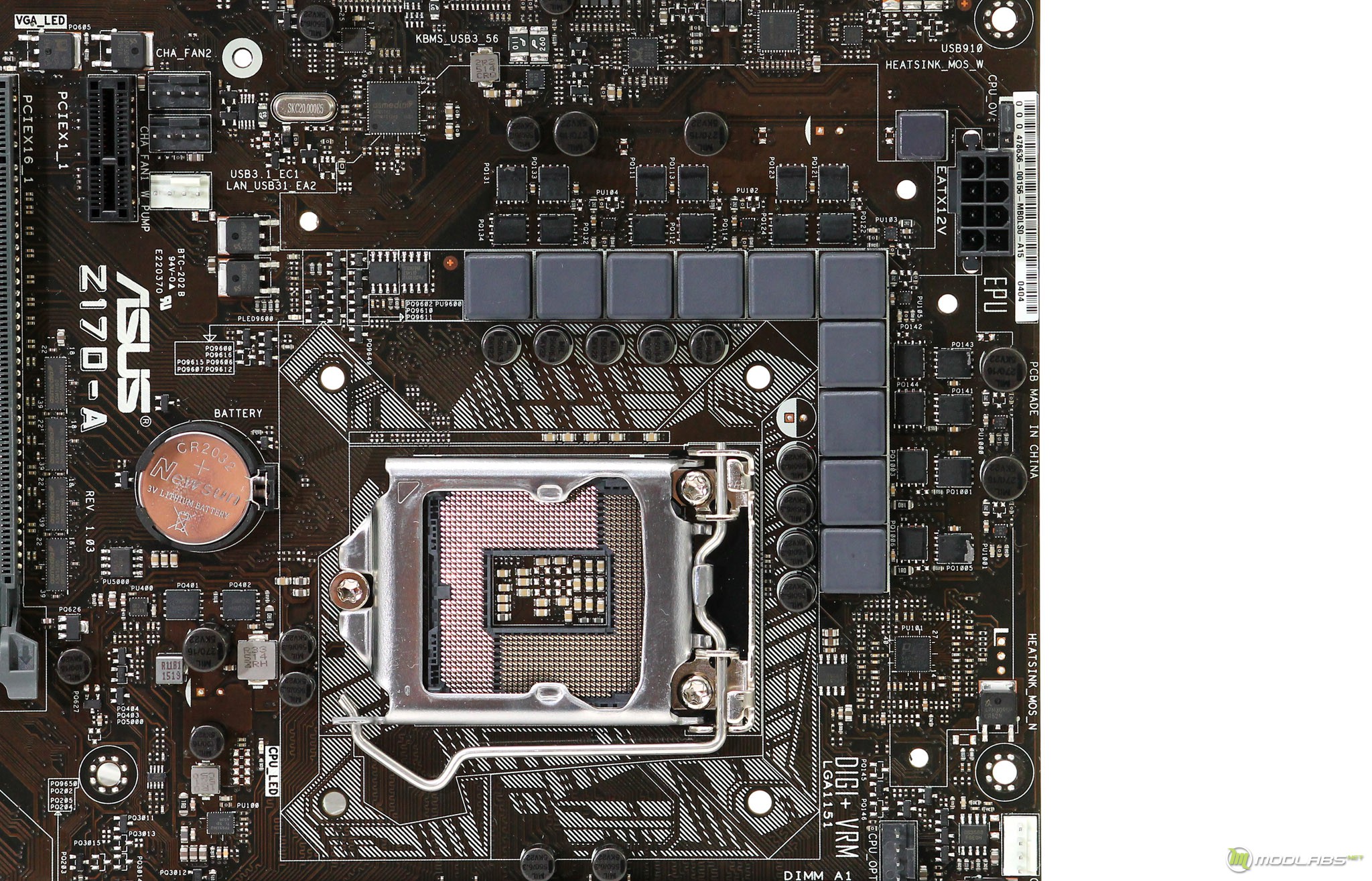

В основе системы питания ASUS Z170-A лежат фазы с удвоенной компонентной базой. За их управление отвечает ШИМ-контроллер с маркировкой ASP1400B. Общее число фаз – пять. В элементной базе применены компонента компании ON Semiconductor.

После внешнего осмотра, переходим к изучению BIOS.
