10/03/2016 - 07:09 [ ][Полигон Modlabs] Обзор видеокарты SAPPHIRE TRI-X R9 Fury

Сегодня в режиме полигона мы хотим рассказать о видеокарте SAPPHIRE TRI-X R9 Fury, а именно рассмотреть особенности ее строения, изучить рабочие режимы и наличие разгонного потенциала. Но как всегда начнем по порядку с комплекта поставки.

SAPPHIRE TRI-X R9 Fury приехала к нам в весьма компактной упаковке, хотя последние варианты от производителя располагали аналогичными габаритами. На упаковке как всегда есть футуристичный робот, упоминание о модели и перечисление ее характеристик. Все на месте, идем дальше.

SAPPHIRE TRI-X R9 Fury

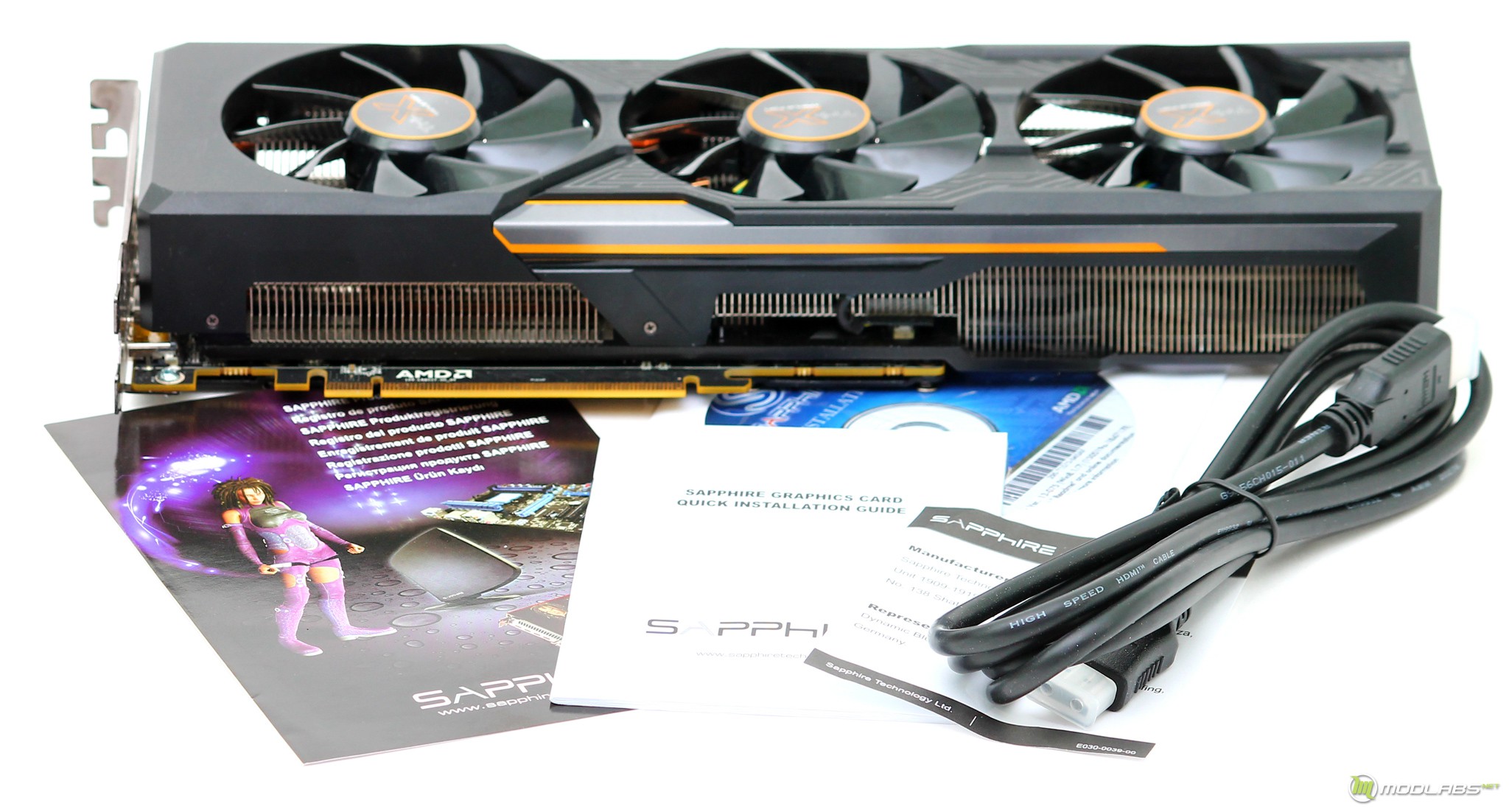

В комплекте поставки находим набор листовок от производителя, инструкцию пользователя и HDMI- кабель, который не попадался нам в парочке более доступных карт.

SAPPHIRE TRI-X R9 Fury

Внешний осмотр

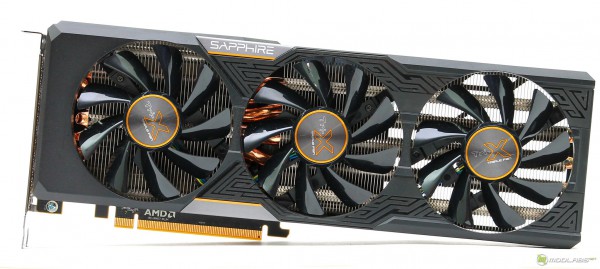

Визуально SAPPHIRE TRI-X R9 Fury сразу выделяется массивностью системы охлаждения. Если вспомнить ранее рассмотренные карты SAPPHIRE, то лично мне вспомнилась Sapphire R9 280X Toxic. Но в случае с героиней сегодняшнего обзора на кожухе нет массивных вставок оранжевого цвета.

SAPPHIRE TRI-X R9 Fury

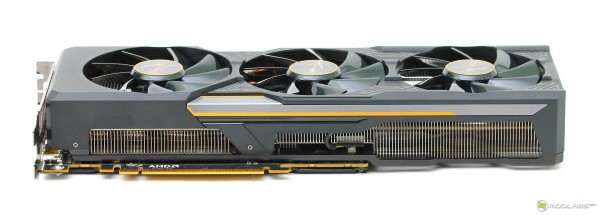

Длинна видеокарты составляет 305 миллиметров, а высота выходит за пределы двух слотов примерно на половину. Система охлаждения не обладает турбиной и оставляет нагретый воздух в пределах корпуса.

SAPPHIRE TRI-X R9 Fury

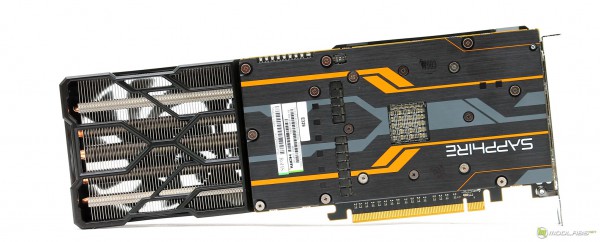

Если взглянуть на обратную сторону TRI-X R9 Fury, начинаешь понимать действительную массивность системы охлаждения. По сути радиаторная секция одного вентилятора выходит за пределы печатной платы и продувается на прямую.

SAPPHIRE TRI-X R9 Fury

SAPPHIRE TRI-X R9 Fury

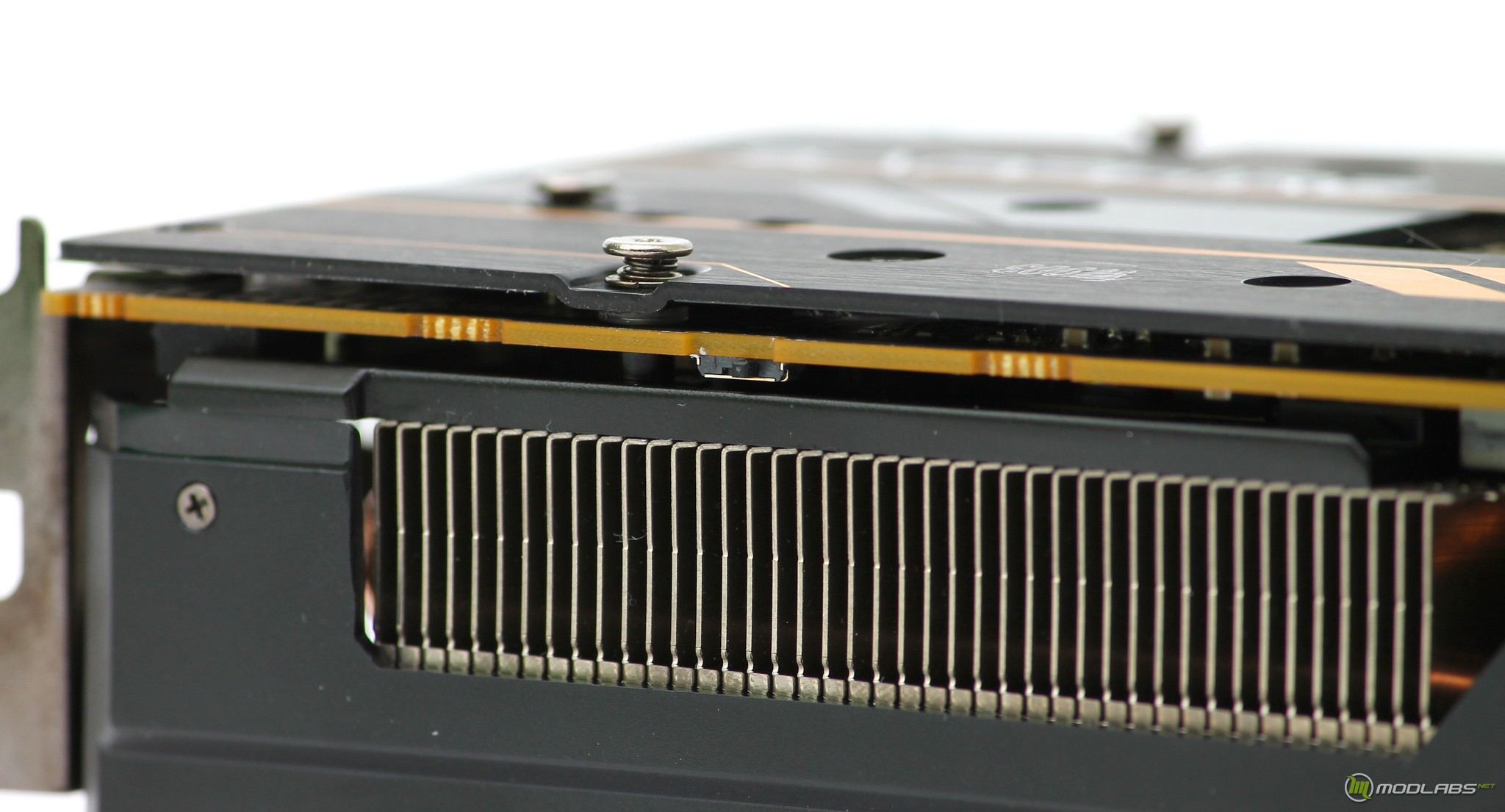

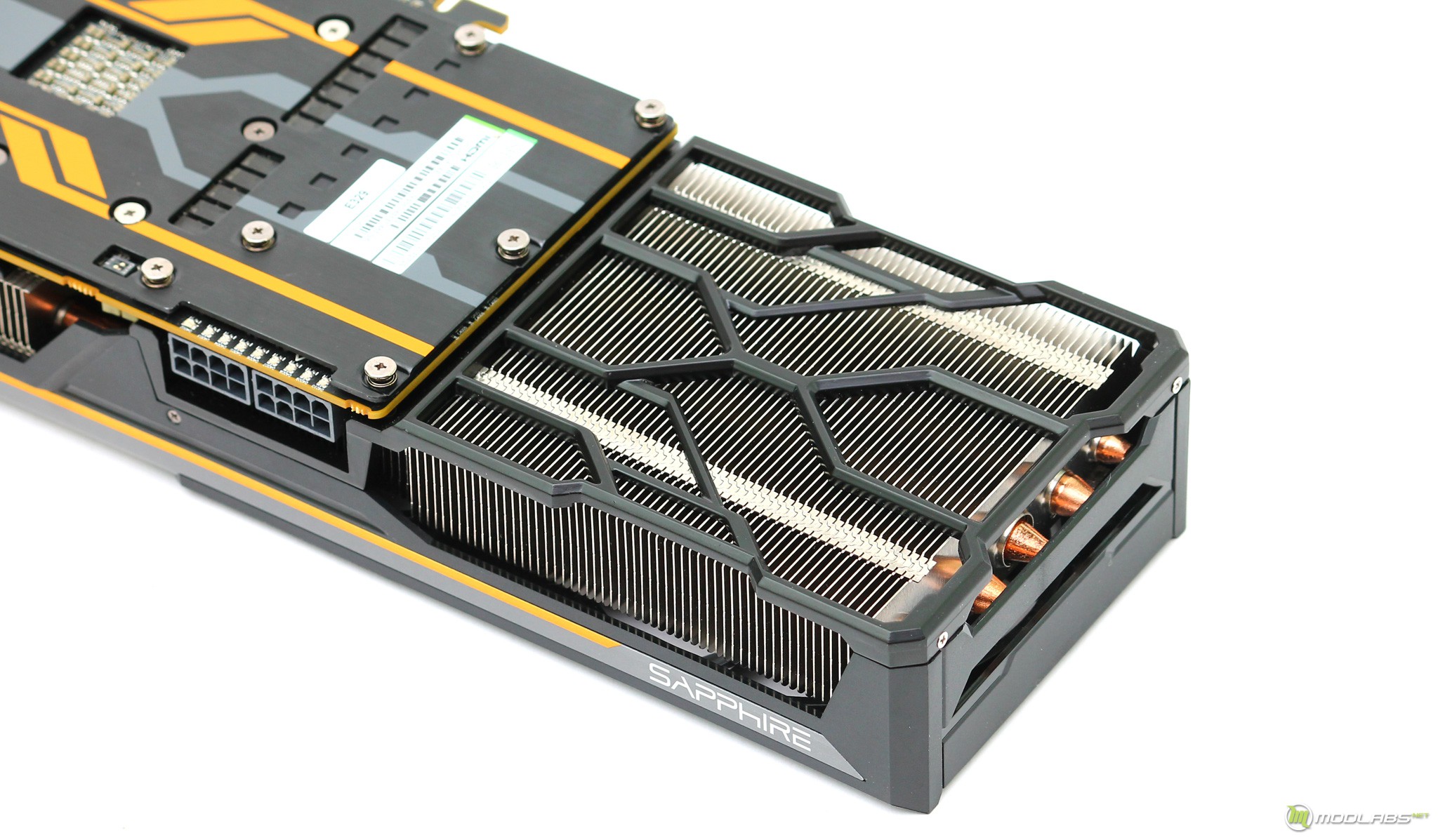

Выходящую за пределы печатной платы область радиатора защищают небольшие пластиковые направляющие. Их форма продолжает роботизированный узор бекплейта платы.

SAPPHIRE TRI-X R9 Fury

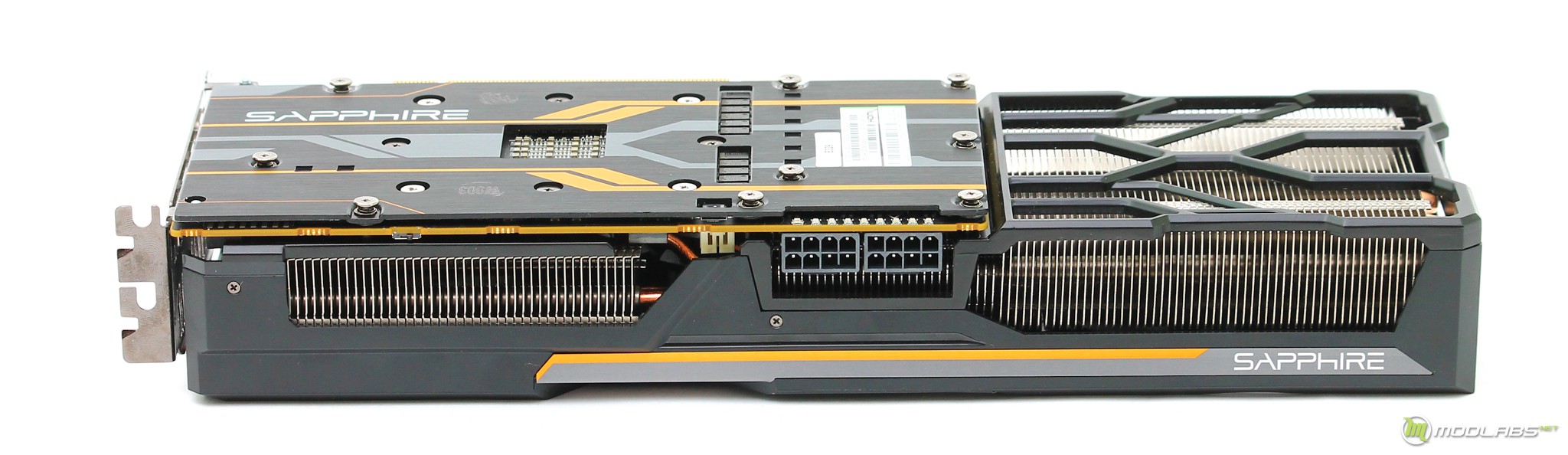

Для подачи питания распаяны два 8-pin коннектора. Они расположены на углу печатной платы, но с учетом системы охлаждения, находятся по средине SAPPHIRE TRI-X R9 Fury.

SAPPHIRE TRI-X R9 Fury

Переключатель между двумя одинаковыми версиями BIOS расположился в начале печатной платы. В отличии от некоторых «прокачанных» решений, Sapphire используют стандартный вариант с небольшим рычажком, все остальное место занимает система охлаждения :).

SAPPHIRE TRI-X R9 Fury

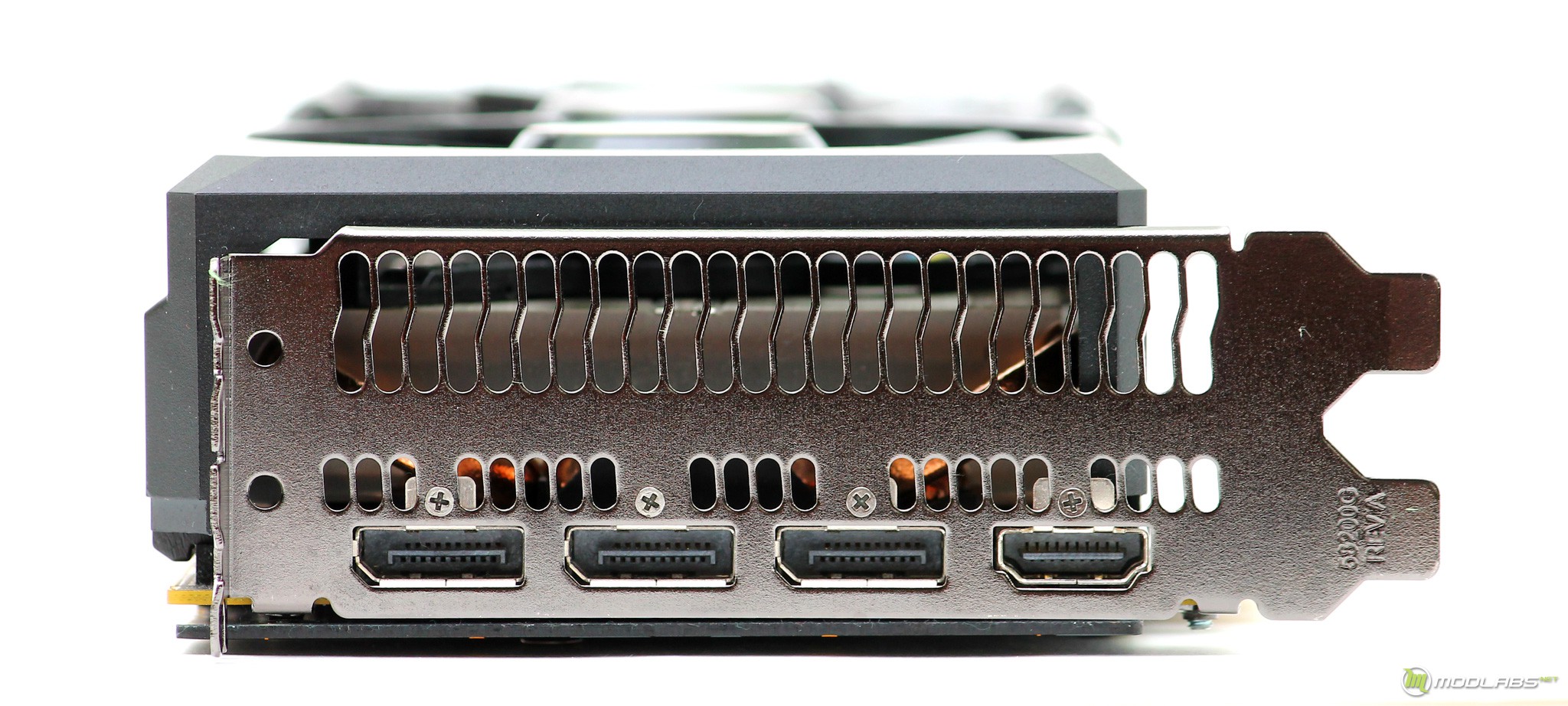

На панели видеовыходов обнаруживается современный набор из трех DP и одного HDMI. Почему современный? Да потому что даже цифрового выхода DVI здесь нет, я уже не говорю о более примитивных VGA, которые до сей поры обнаруживаются на некоторых решениях.

SAPPHIRE TRI-X R9 Fury

Система охлаждения

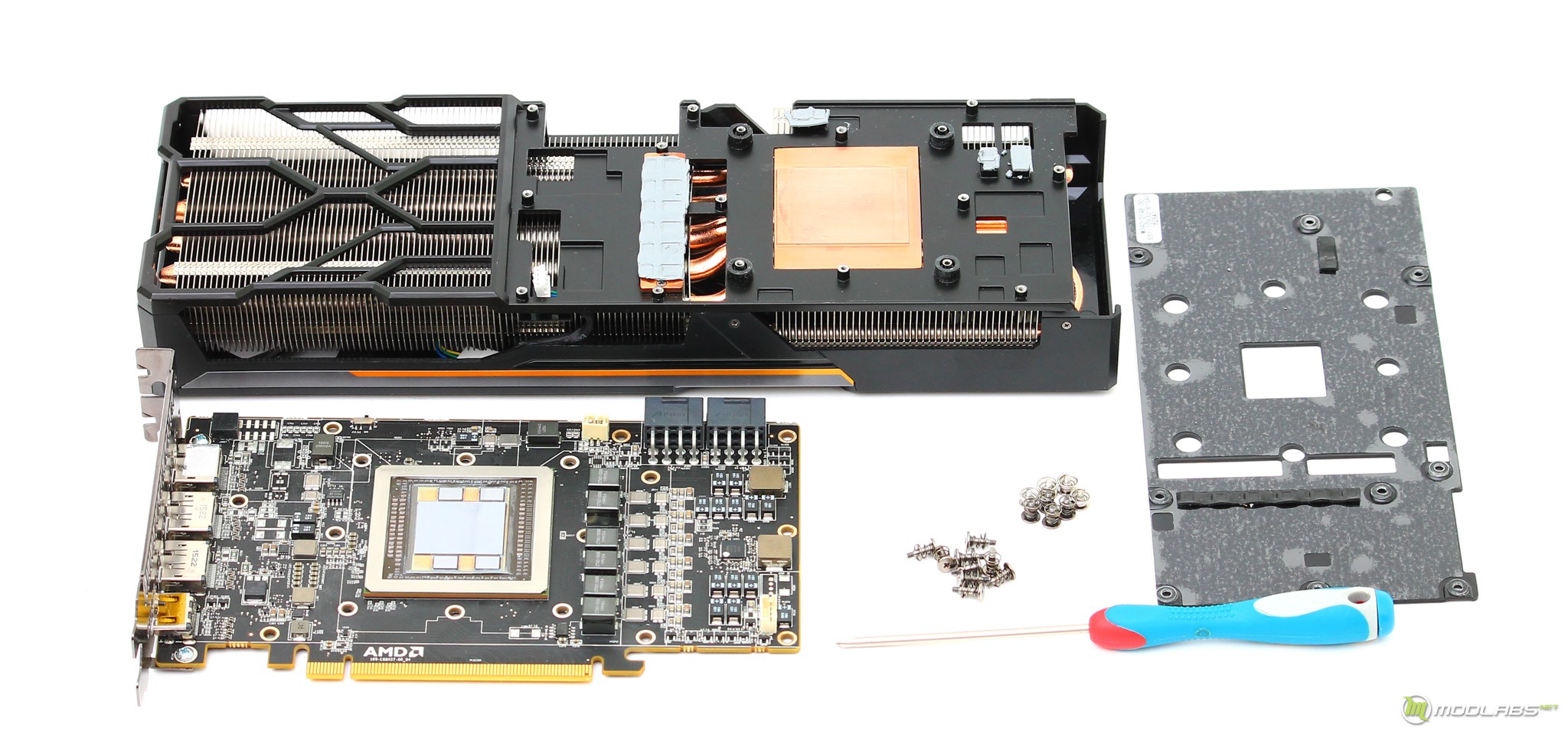

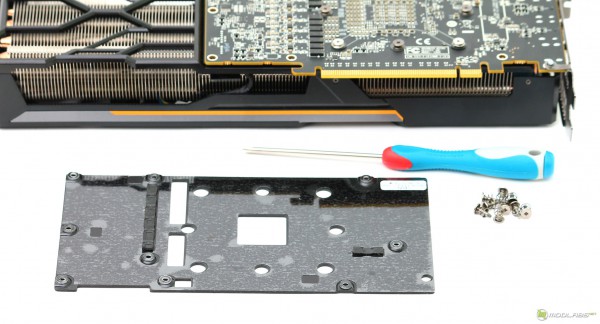

Разобрать SAPPHIRE TRI-X R9 Fury можно. Первым шагом на этом пути является откручивание бекплейта. Он фиксируется к обратной стороне печатной платы набором из дюжины болтов. Бекплейт участвует в охлаждении системы питания, а также располагает защитным покрытием. После его демонтажа основной блок охлаждения остается прочно держаться на плате.

SAPPHIRE TRI-X R9 Fury

Сам радиатор фиксируется к плате при помощи восьми подпружиненных болтов в области графического ядра и парой небольших болтов в области планки видеовыходов.

SAPPHIRE TRI-X R9 Fury

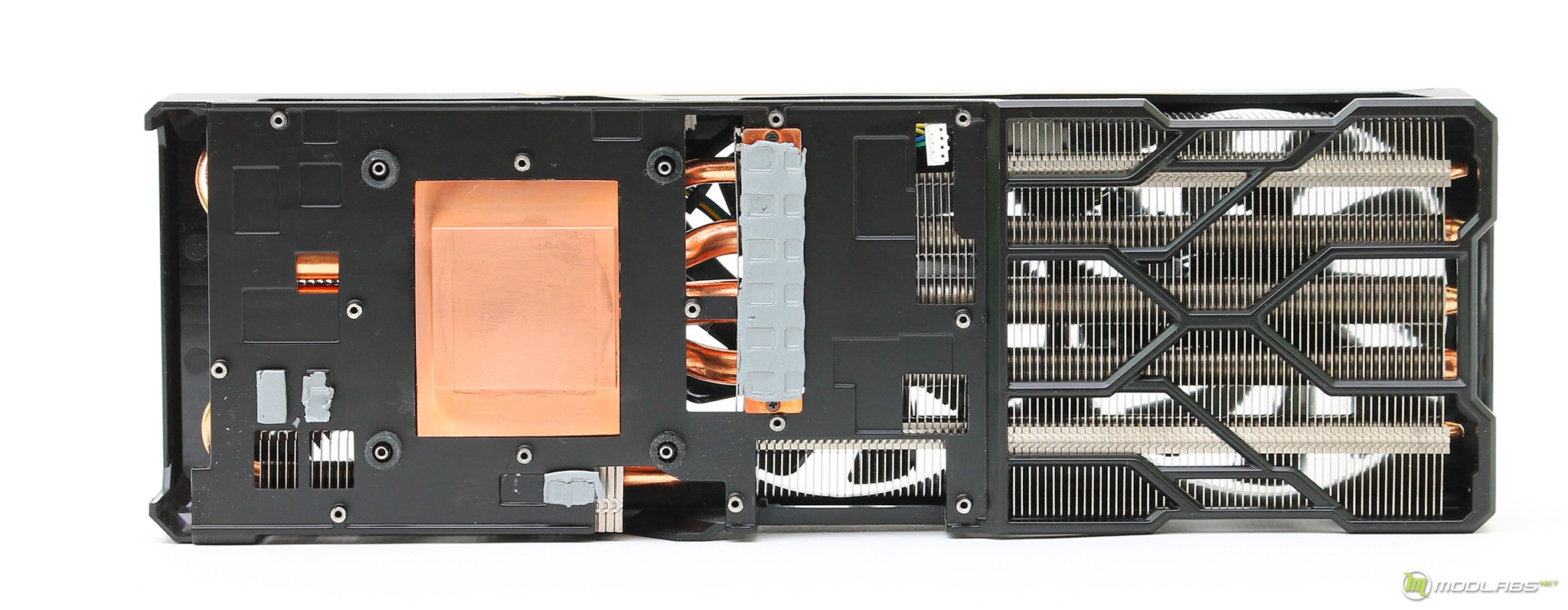

В своем строении радиатор располагает: медным основанием, алюминиевой пластиной с помощью которой охлаждаются элементы системы питания, набором рассеивающих ребер из алюминия.

SAPPHIRE TRI-X R9 Fury

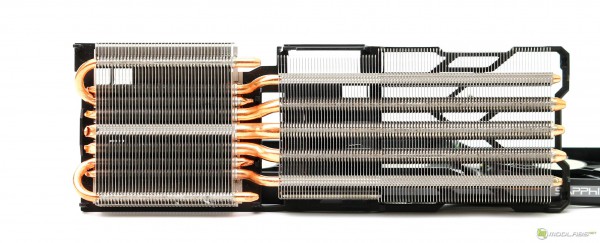

Рассеивающие ребра делятся на два блока: первый над областью GPU, припаивается к основной площадке и набору тепловых трубок. Второй, выносной блок, находится в состоянии подвеса и принимает все тепло от пяти тепловых трубок. Всего используется семь тепловых трубок

SAPPHIRE TRI-X R9 Fury

SAPPHIRE TRI-X R9 Fury

За отвод тепла отвечают три одинаковых вентилятора с маркировкой Everflow T129215BU. Все они крепятся к пластиковому кожуху и подключаются к плате одним коннектором.

SAPPHIRE TRI-X R9 Fury

Печатная плата

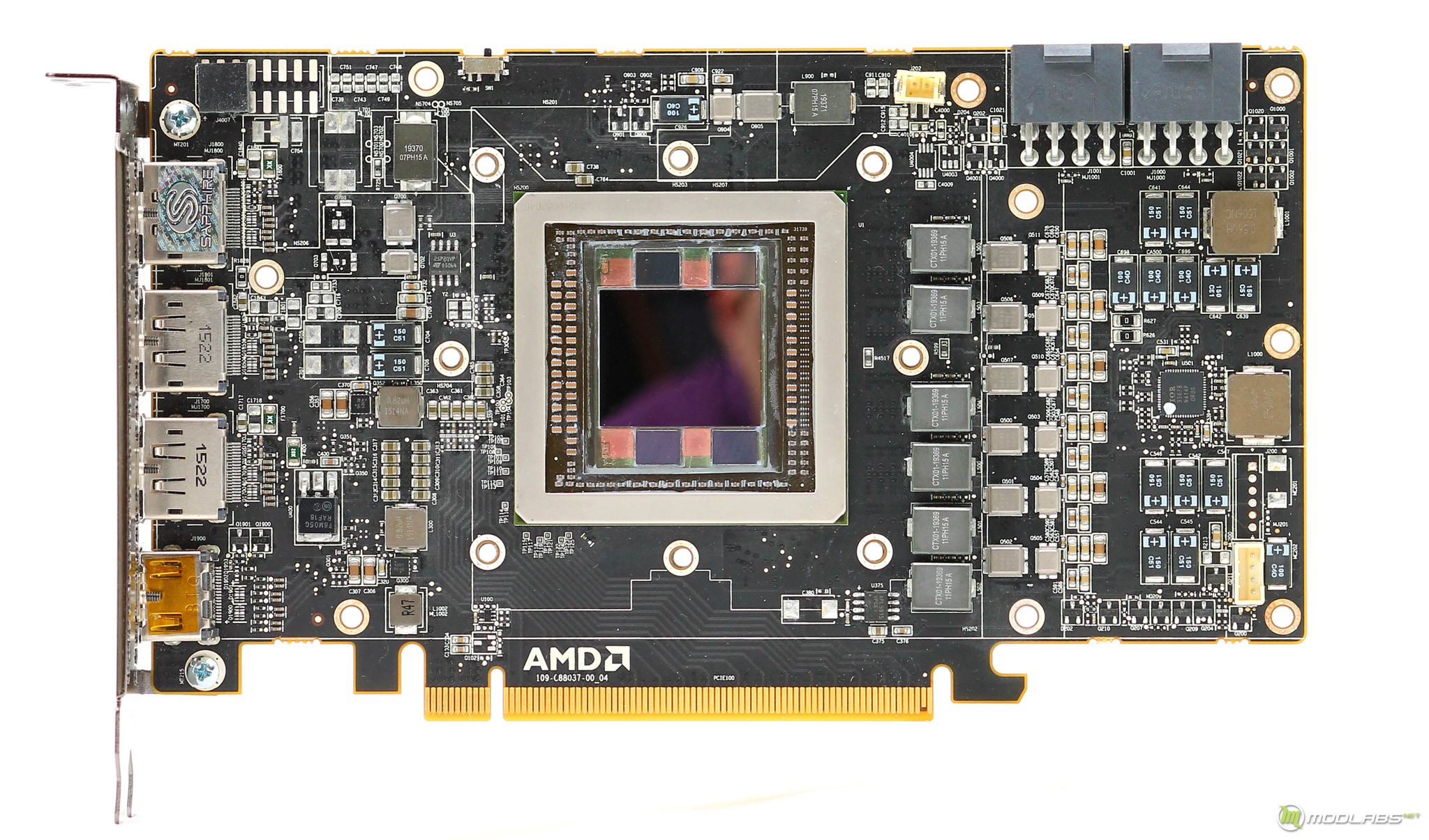

Увидев плату после демонтажа системы охлаждения, мне сразу вспомнилась AMD R9 295x2. Из-за небольших размеров платы, даже с одним графическим чипом и без микросхем памяти, компоновка элементов очень плотная.

SAPPHIRE TRI-X R9 Fury

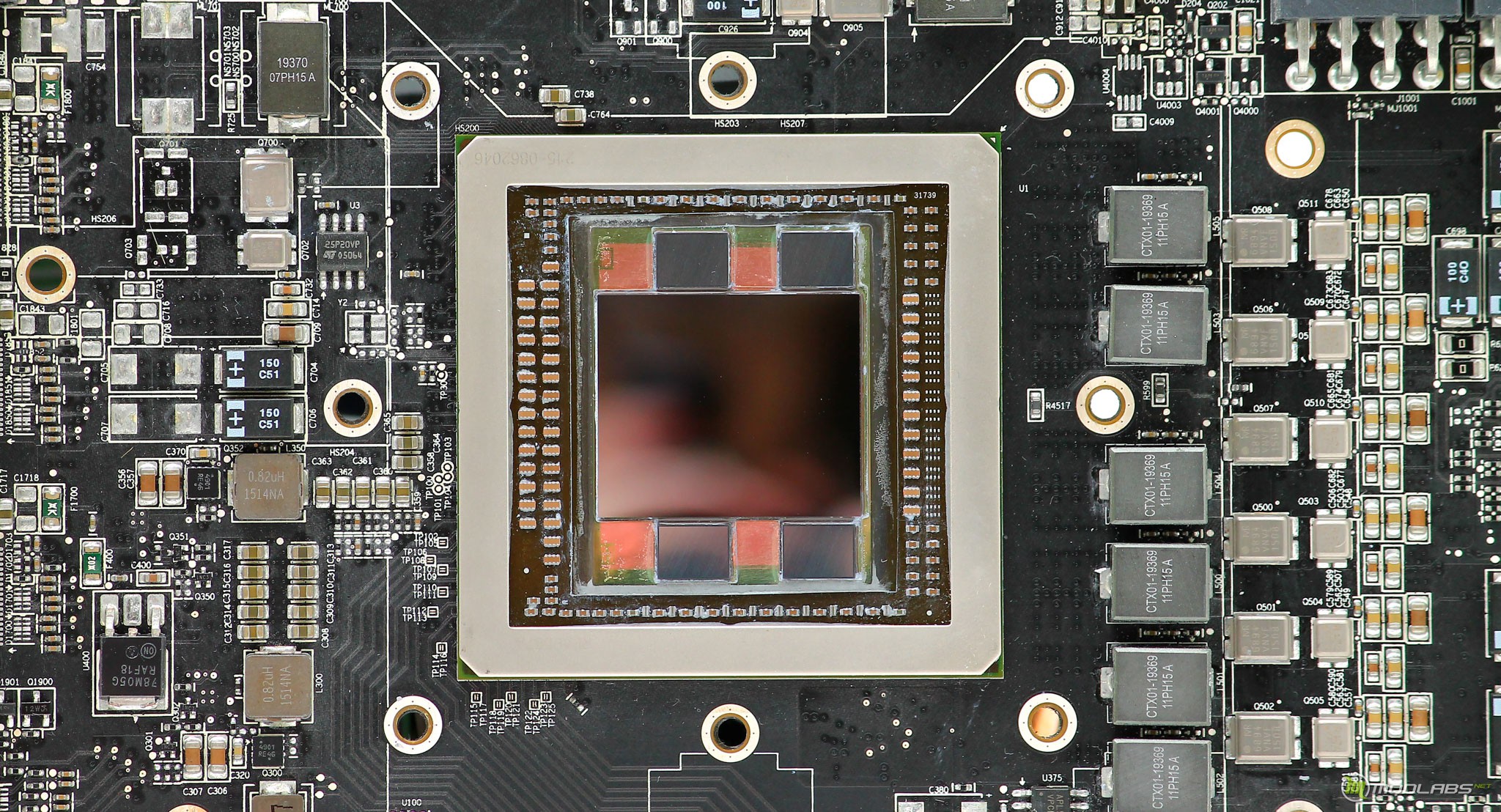

Графический кристалл Fiji выглядит очень и очень внушительно. Его площадь составляет не малые 596 мм2, и визуально увеличивается с помощью четырех «ушек» HBM-памяти. Для физической защиты используется рамка.

SAPPHIRE TRI-X R9 Fury

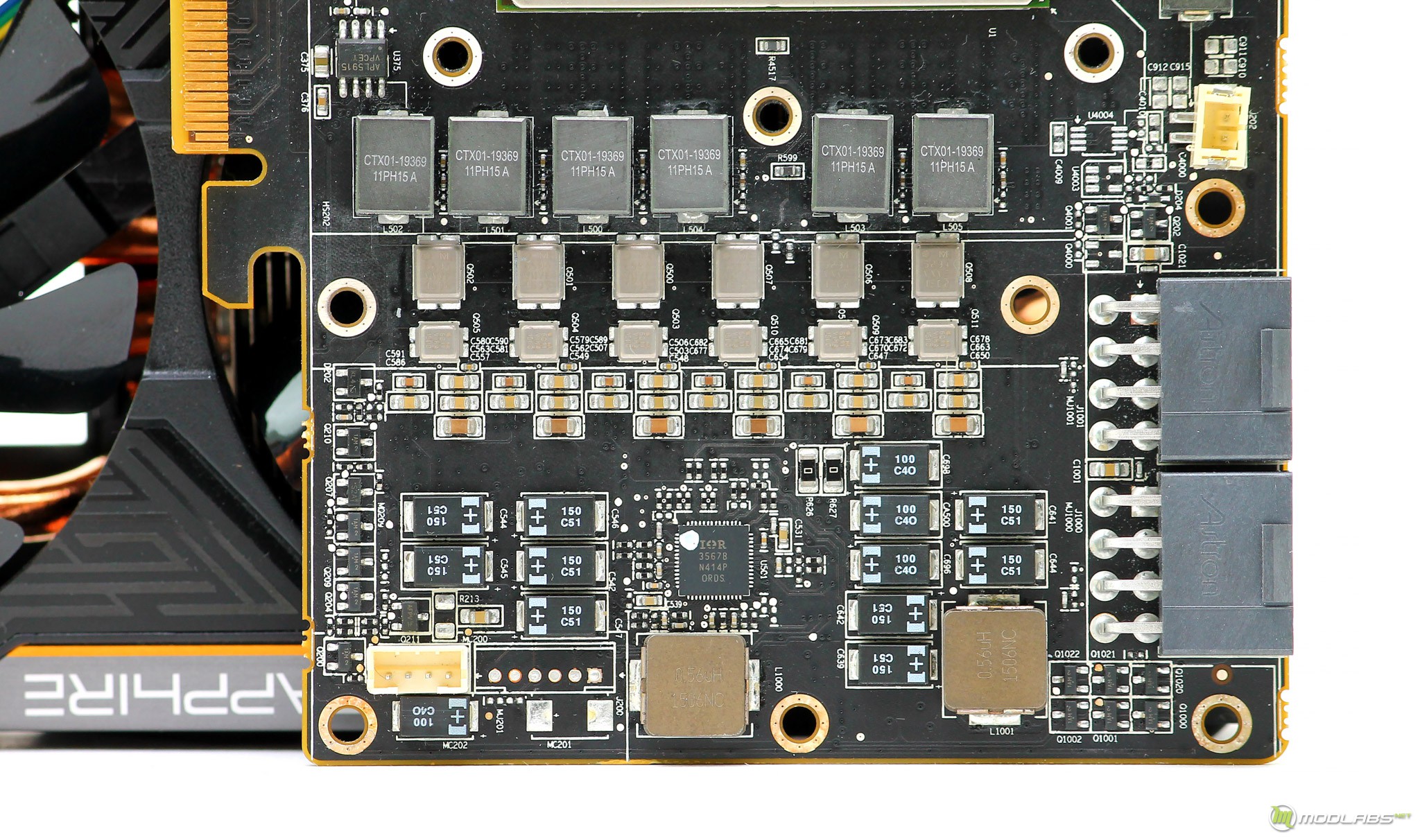

В системе питания заложено семь фаз, шесть для самого GPU, одна для памяти. Все они находятся под управлением контроллера IR 3567B.

SAPPHIRE TRI-X R9 Fury

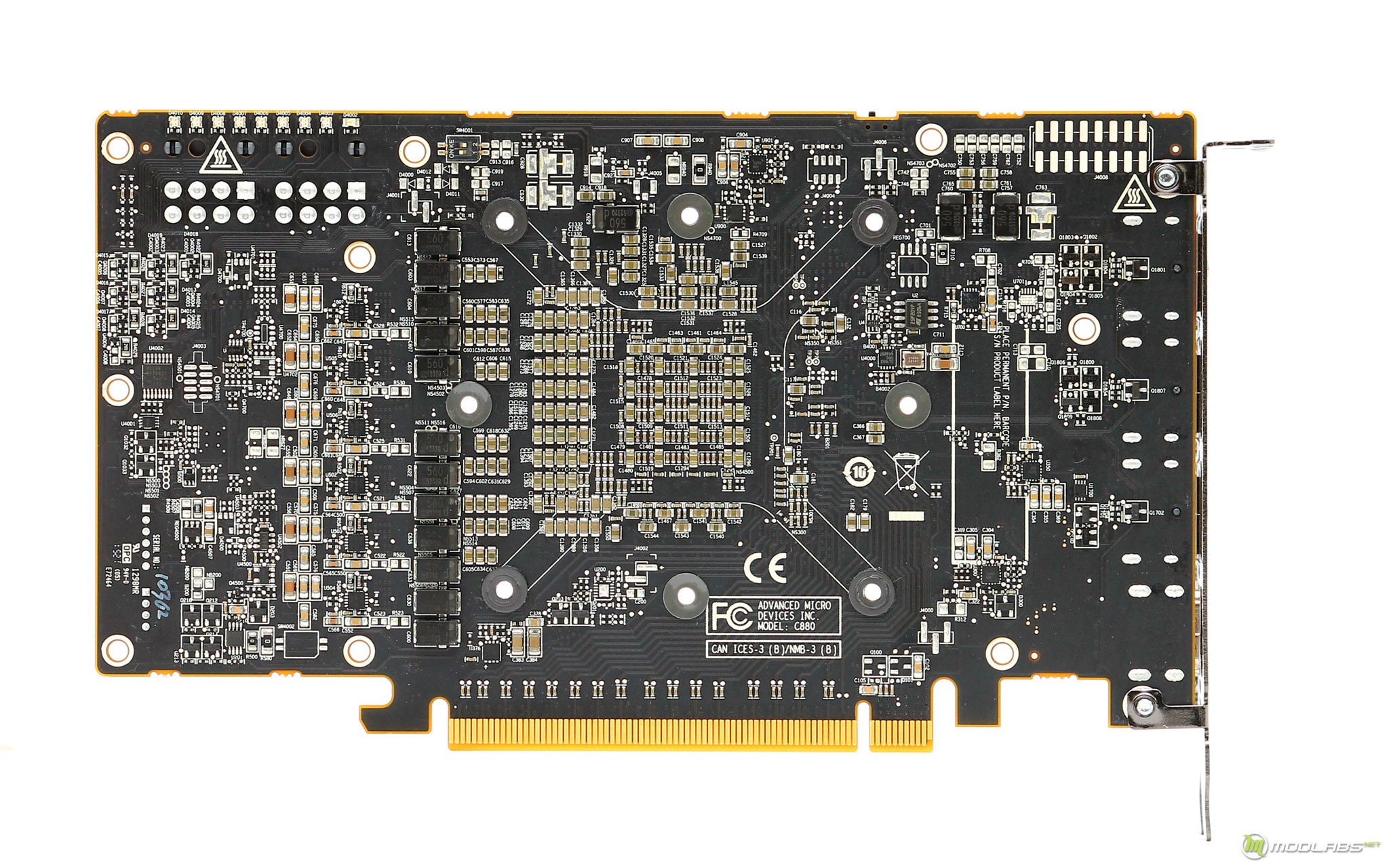

Из-за небольших размеров, обратная сторона печатной платы расположила на себе хорошую долю элементов.

SAPPHIRE TRI-X R9 Fury

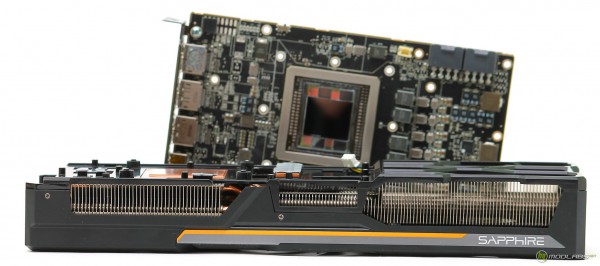

Для завершения внешнего осмотра приведу фотографию печатной платы с графическим ядром в сравнении с радиатором системы охлаждения :).

SAPPHIRE TRI-X R9 Fury

ЗАПУСКАЕМ И ТЕСТИРУЕМ

На этом визуальный осмотр можно окончить, переходим к тестированию. Для этого мы использовали тестовый стенд со следующей конфигурацией.

  • Процессор: Intel Core i5 6600K;
  • Материнская плата: ASUS Maximus VIII Ranger;
  • Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
  • Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
  • Блок питания: Corsair RM1000.

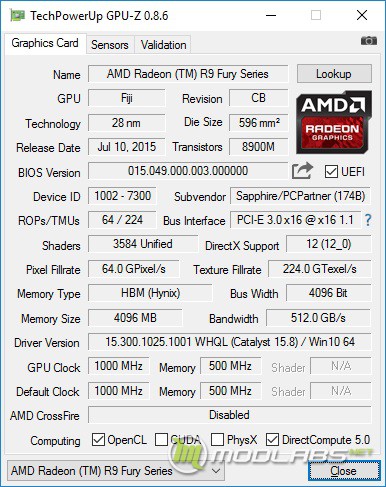

По умолчанию графический чип работает на 1000 МГц, планка рабочей частоты для памяти находится на отметке в 500 МГц.

SAPPHIRE TRI-X R9 Fury

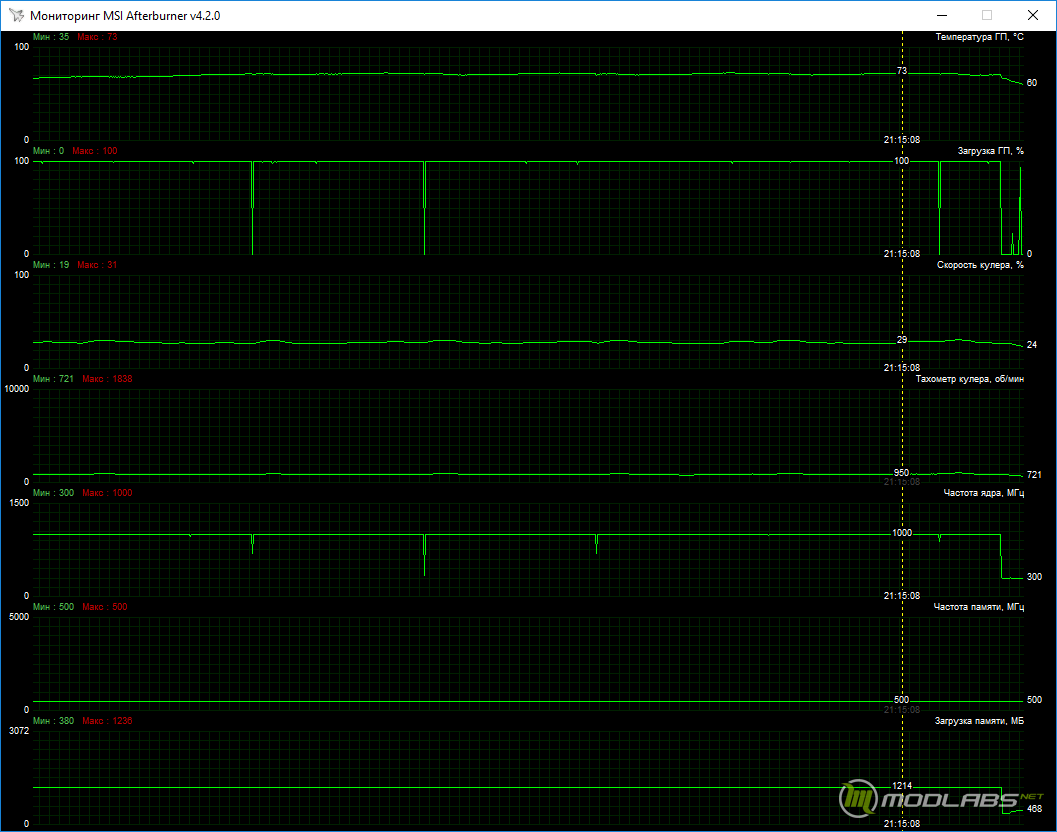

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 73°C. В режиме простоя вентиляторы карты полностью останавливались. При этом обороты кулера находились на отметках в районе 30% от максимальных.

SAPPHIRE TRI-X R9 Fury

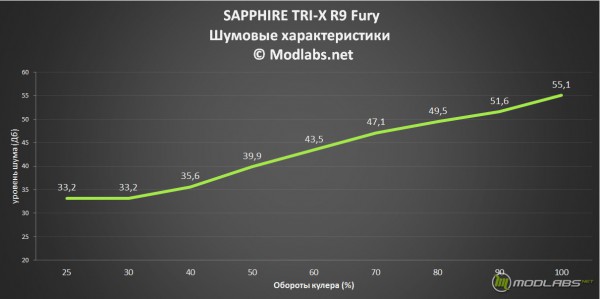

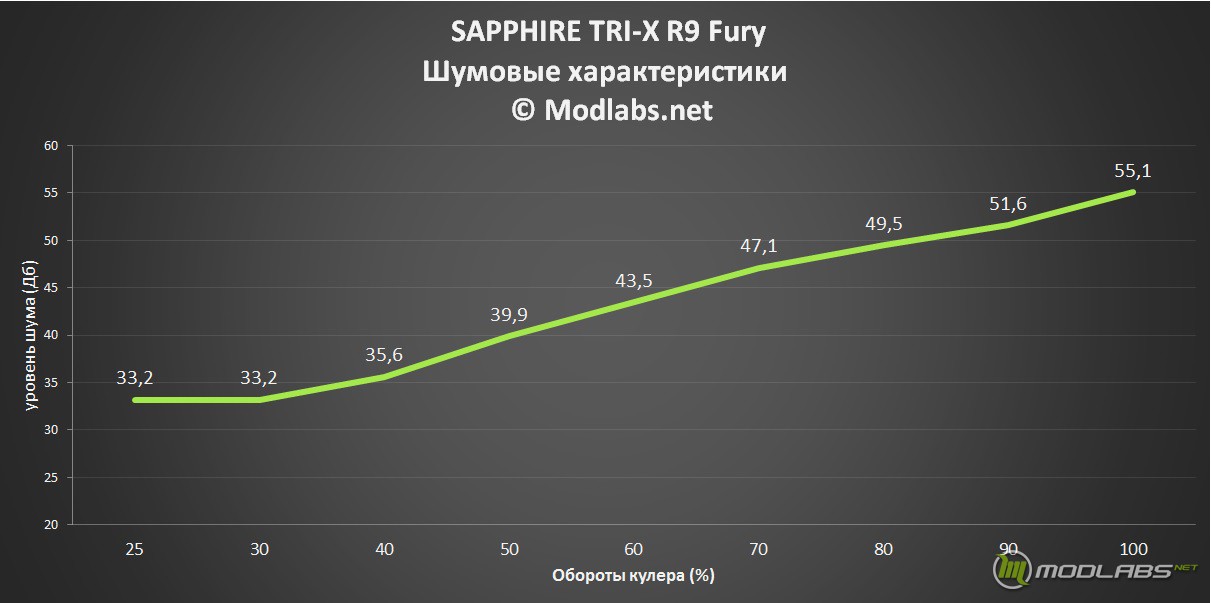

После изучения температурных показателей, произвели замеры по шумовым характеристикам на основных точках работы турбины. Измерения проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

SAPPHIRE TRI-X R9 Fury

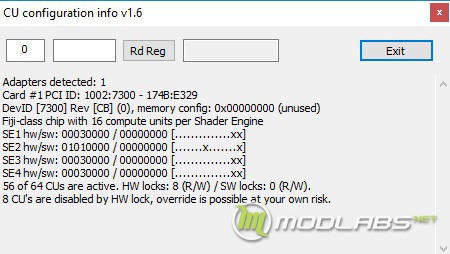

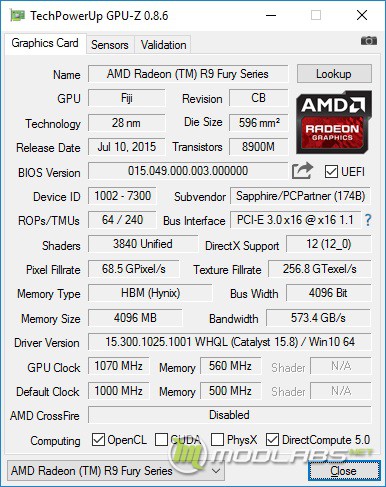

После тестирования в штатных режимах, мы решили разогнать нашу подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были зафиксированы на 50%, а значение Power Limit установлено в положении 50%. В результате, частота графического ядра смогла преодолеть планку в 1070 Мгц, а оперативная память остановилась на 560 Мгц. Так же были произведены действия по разблокировке конвейеров, операция увенчалась успехом и их количество было увеличено с 3584 до 3840. Планку в 4096 взять не удалось – появлялись артефакты.

SAPPHIRE TRI-X R9 Fury

SAPPHIRE TRI-X R9 Fury

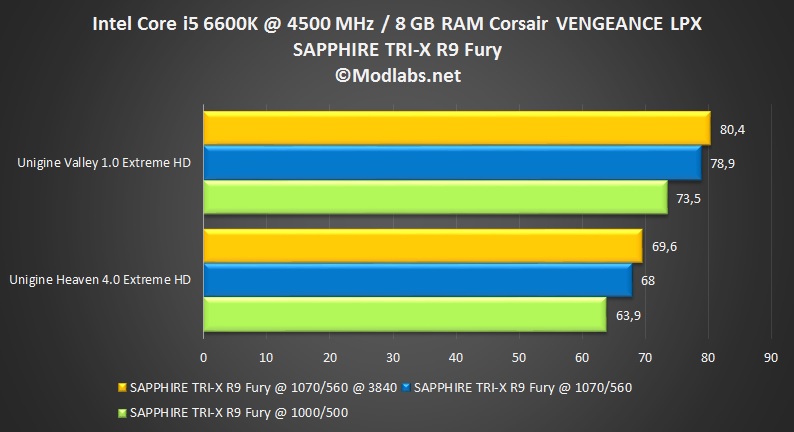

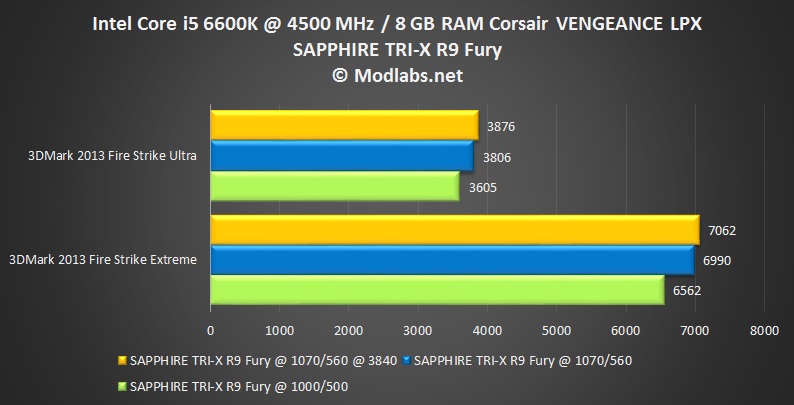

В диаграммах отражены результаты прироста в синтетических приложениях.

SAPPHIRE TRI-X R9 Fury

SAPPHIRE TRI-X R9 Fury

РЕЗЮМИРУЕМ

Если сказать кратко, то при реализации, рассмотренной сегодня TRI-X R9 Fury, производитель заложил максимальное количество своих наработок в области охлаждения. Габариты радиаторной части позволяют не только эффективно охладить нрав графического ядра AMD Fiji, но и произвести его разгон.

При анализе полученных результатов можно сказать, что разгон позволяет поднять планку производительности. Прирост не грандиозный, но он есть. Плюс в нашем экземпляре порадовала возможность разблокировки. Безусловно, остался некий запас мощности в части изменения печатной платы видеокарты. Если таковая появится, будет интересно посмотреть насколько увеличатся полученные сегодня частоты.
