Не так давно мы знакомились с видеокартой Sapphire Nitro R7 360 2G D5, сегодня к нам на тестирование попала следующая карта из этой же серии: Sapphire Nitro R7 370 4G D5. Она может похвастаться чуть старшим графическим ядром, четырьмя гигабайтами видеопамяти и принадлежностью к линейке Nitro.
И если графический чип Pitcairn с еще одним новым именем Trinidad по своим характеристикам давно известен энтузиастам и переживает не первую волну ребрендинга, то взглянуть на еще одного представителя Sapphire может быть вполне интересно.
КОМПЛЕКТ ПОСТАВКИ
Sapphire Nitro R7 370 4G D5 поставляется в вертикально сориентированной упаковке, которая вполне компактна и несет всю необходимую информацию о вложенной видеокарте. В оформлении просматривается образ знакомых роботов от Sapphire.

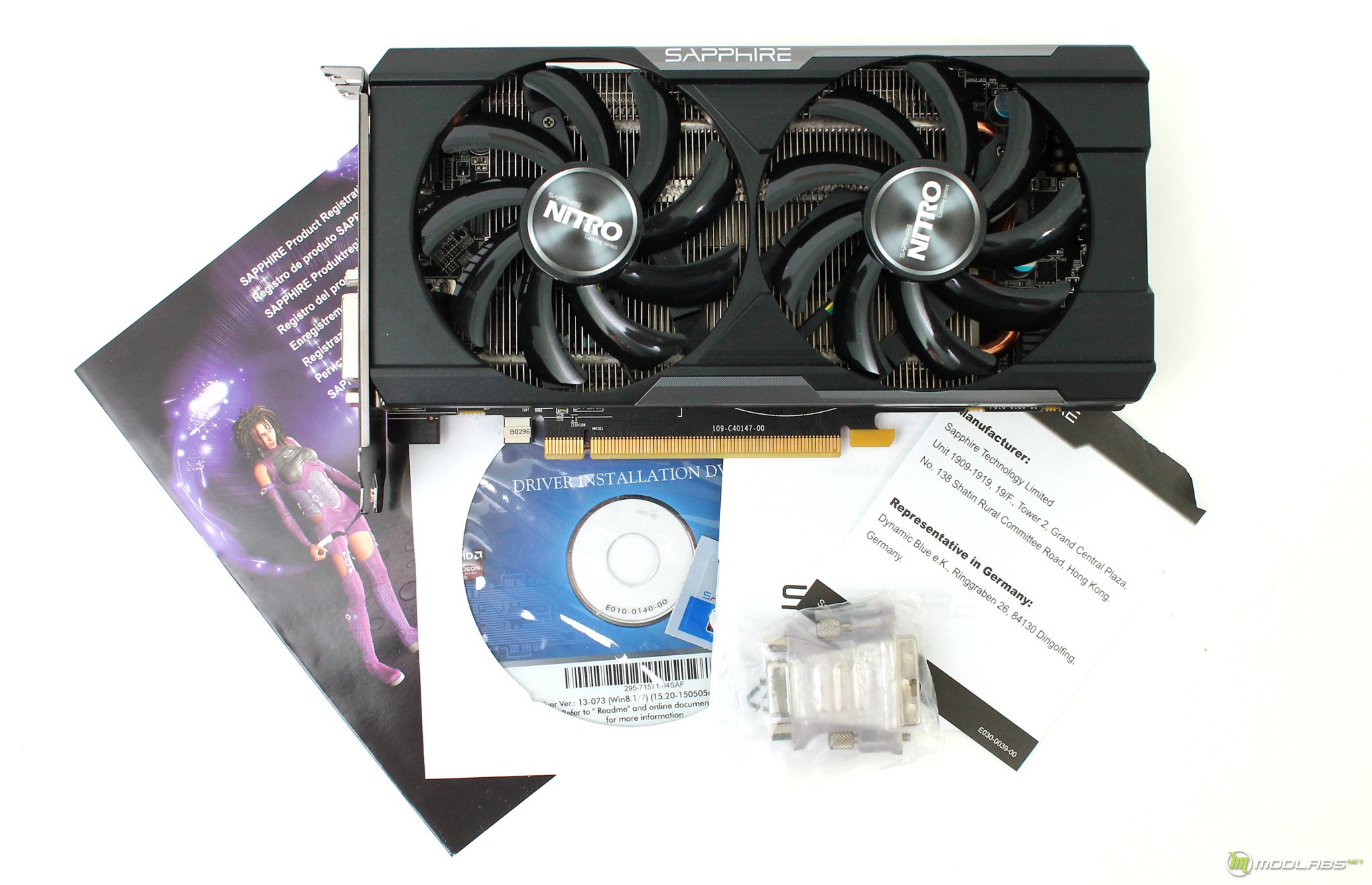

Комплект поставки, как и у предыдущей героини не блещет изобилием. В него вошло несколько бумажных листовок, переходник DVI to D-Sub и непосредственно сама карта.
ЧТО ПОД КАПОТОМ

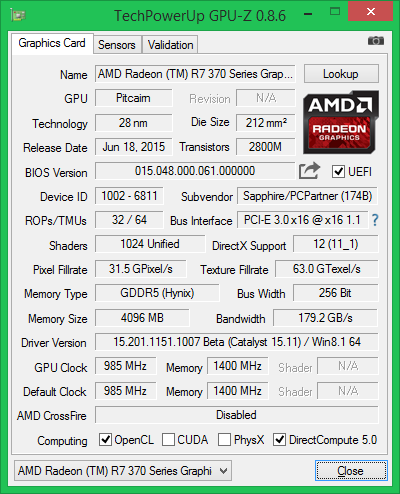

Итак, согласно всем спецификациям графический чип SAPPHIRE NITRO R7 370 4G D5 носит название Trinidad. Однако некоторые не мало известные утилиты, например, GPU-Z, поднимают занавес и определяют что под системой охлаждения находится кристалл Pitcairn, знакомый нам еще со времен AMD Radeon HD 7850 и AMD R9 270.
Trinidad в R7 370 имеет на своем борту 1024 потоковых процессоров, 64 текстурных блока и 32 блока растеризации. Частоты графического ядра находятся на отметке в 985 МГц, видеопамяти на 1400 МГц. Если провести аналогию с HD 7850, то в рамках технических характеристик мы наблюдать уменьшение теплового пакета с 130 до 110 Вт, при этом частоты графического ядра ранее находились на отметке в 860 МГц ;). Вот такие вот шаги прогресса, AMD порадуйте нас!
Внешний Осмотр

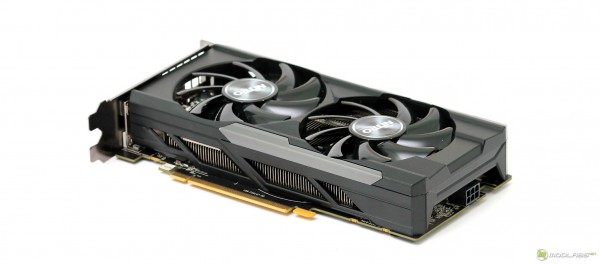

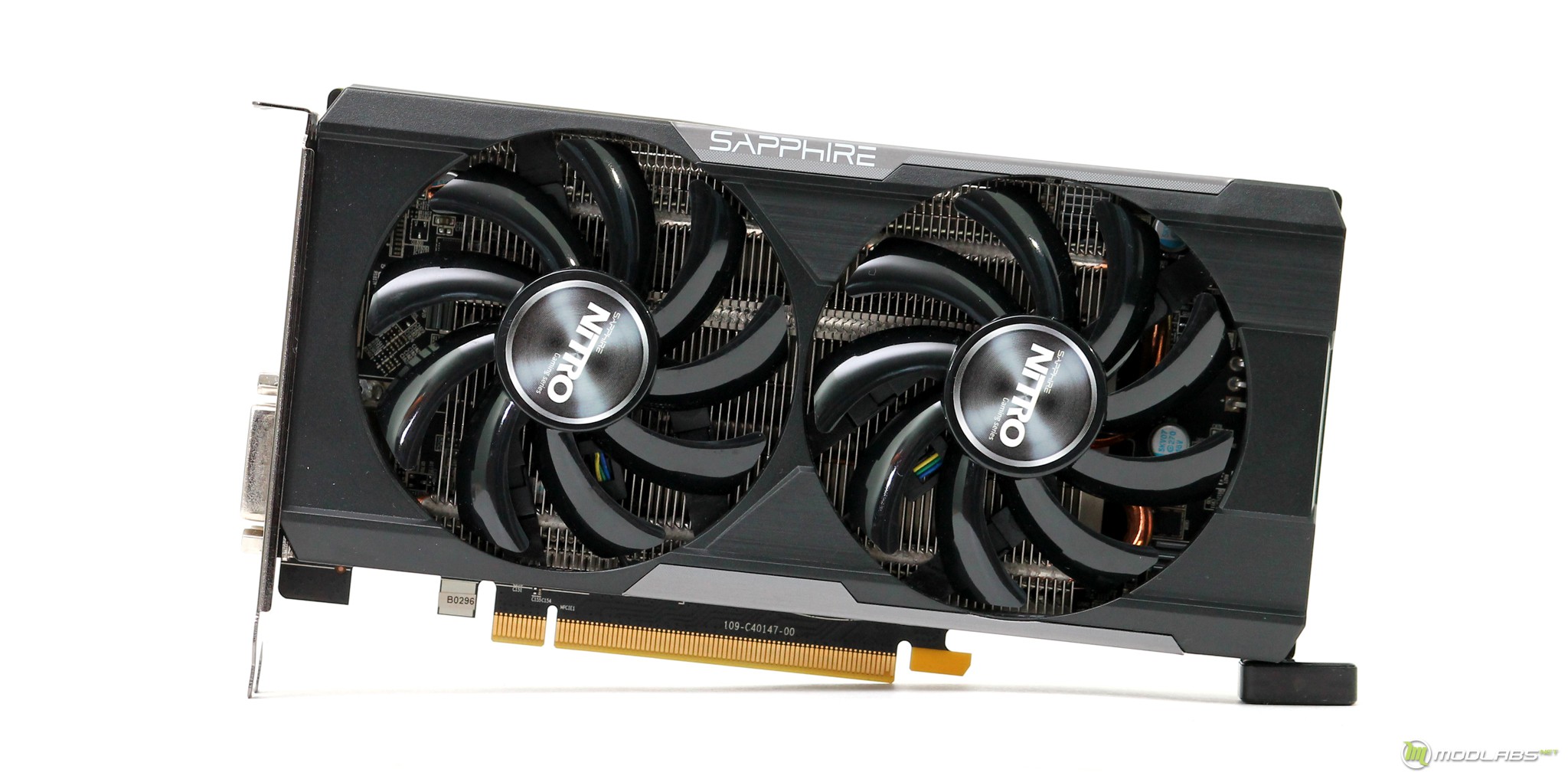

Визуально Sapphire Nitro R7 370 почти полностью напоминает ранее рассмотренных нами собратьев по серии Nitro. Здесь все так же наблюдается кожух под металл, небольшие угловые вставки по торцам и глянцевые лопасти вентиляторов с лейбловыми сердечниками. Конечно, благодаря двум вентиляторам R7 370, в отличии от своего младшего собрата, очень сильно похожа на Nitro R9 380.
Если говорить в миллиметрах, то габариты Sapphire Nitro R7 370 составляют 211x111x36. Такой размер относит карту к стандартным двухслотовым вариациям, привыкающим размер систем на базе Mini-ITX.

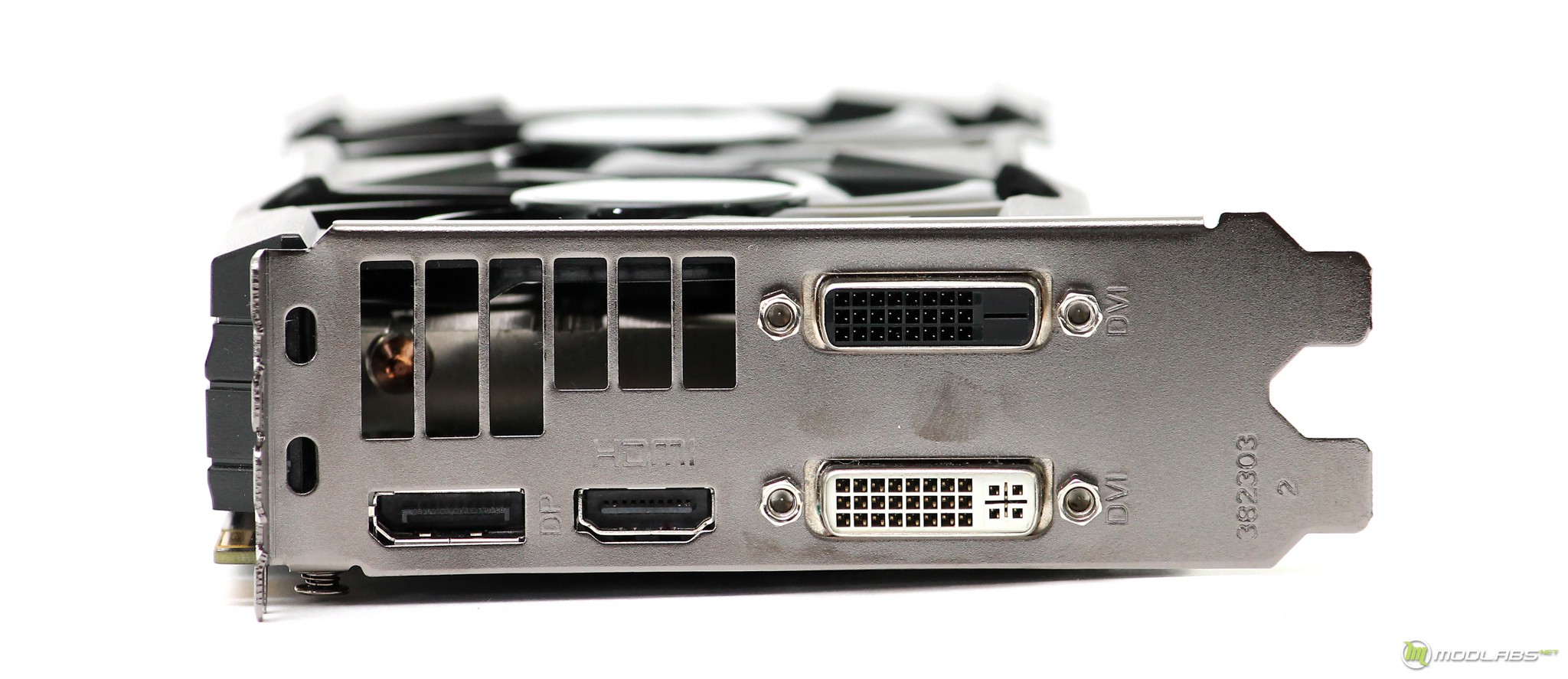

На панели видеовыходов мы можем наблюдать пару DVI различных стандартов, один DisplayPort и один HDMI. В целом набор обычный, но при сравнении с топовыми вариациями наличие сразу двух DVI заставляет улыбнуться.

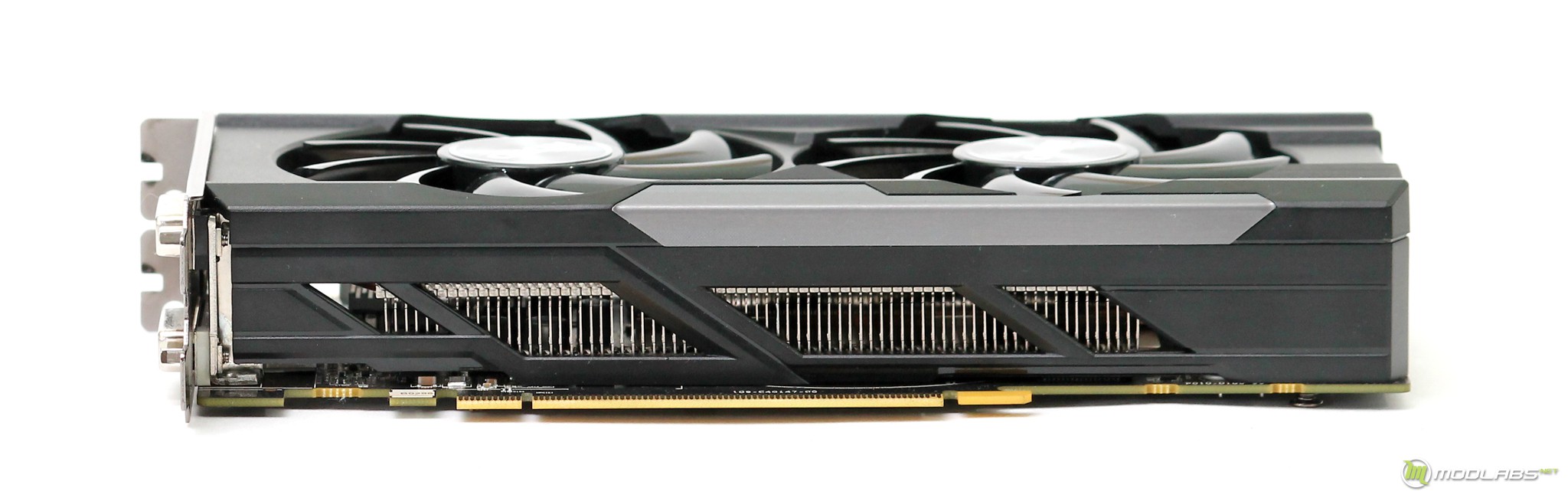

Отметим сразу, ребра радиатора расположены перпендикулярно большой грани видеокарты, в итоге почти весь нагреваемый воздух будет оставаться в пределах корпуса. Ситуация опять же весьма стандартная для карт с не референсным охлаждением, но в любом случае необходима к упоминанию.

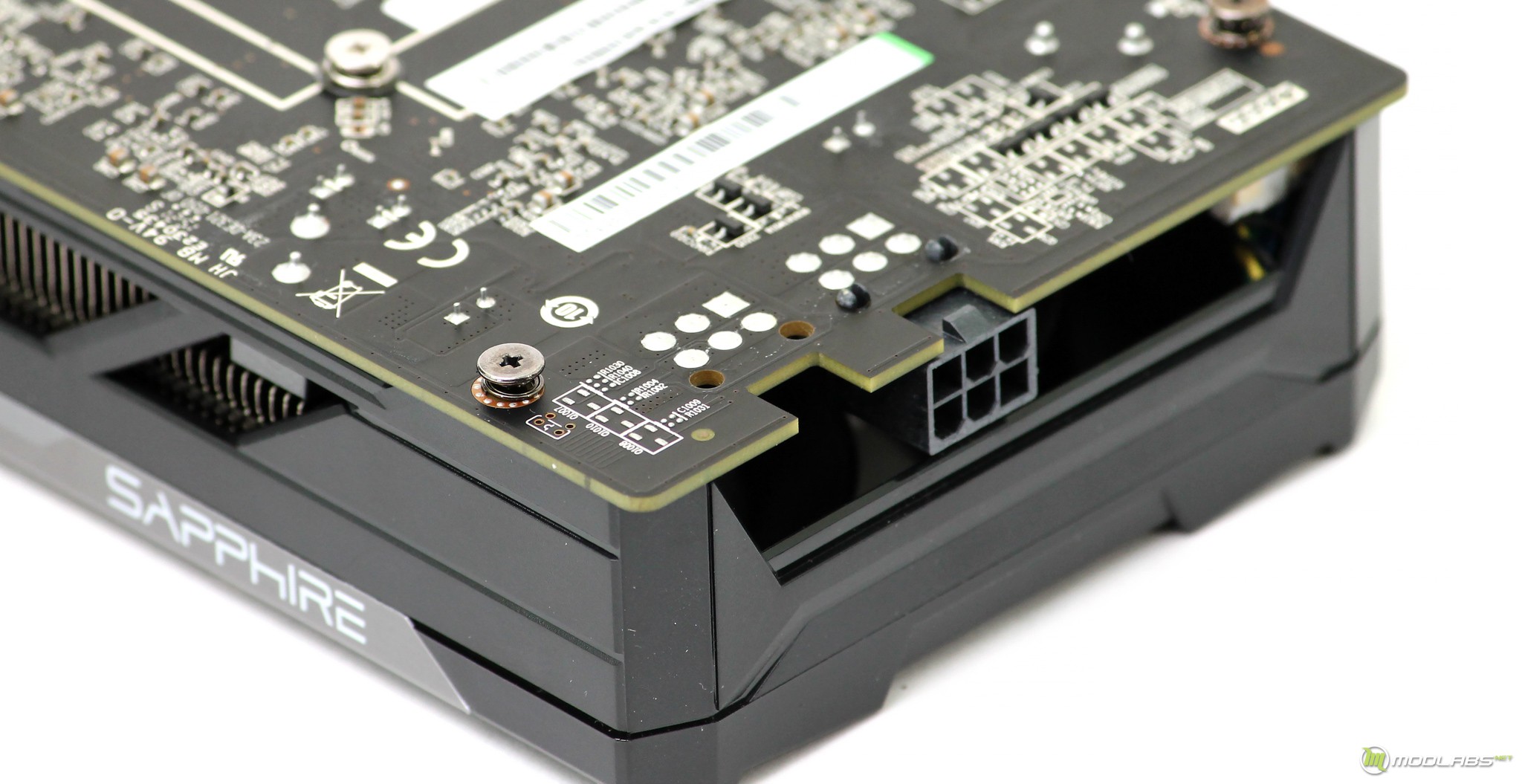

Для подключения дополнительного питания карте требуется один 6-pin коннектор. Его разъем выходит на заднюю часть платы, что при подключении кабеля еще немного увеличит габариты, но как мы уже и упомянули Sapphire Nitro R7 370 не нацелена на минимальные ITX системы.
СИСТЕМА ОХЛАЖДЕНИЯ

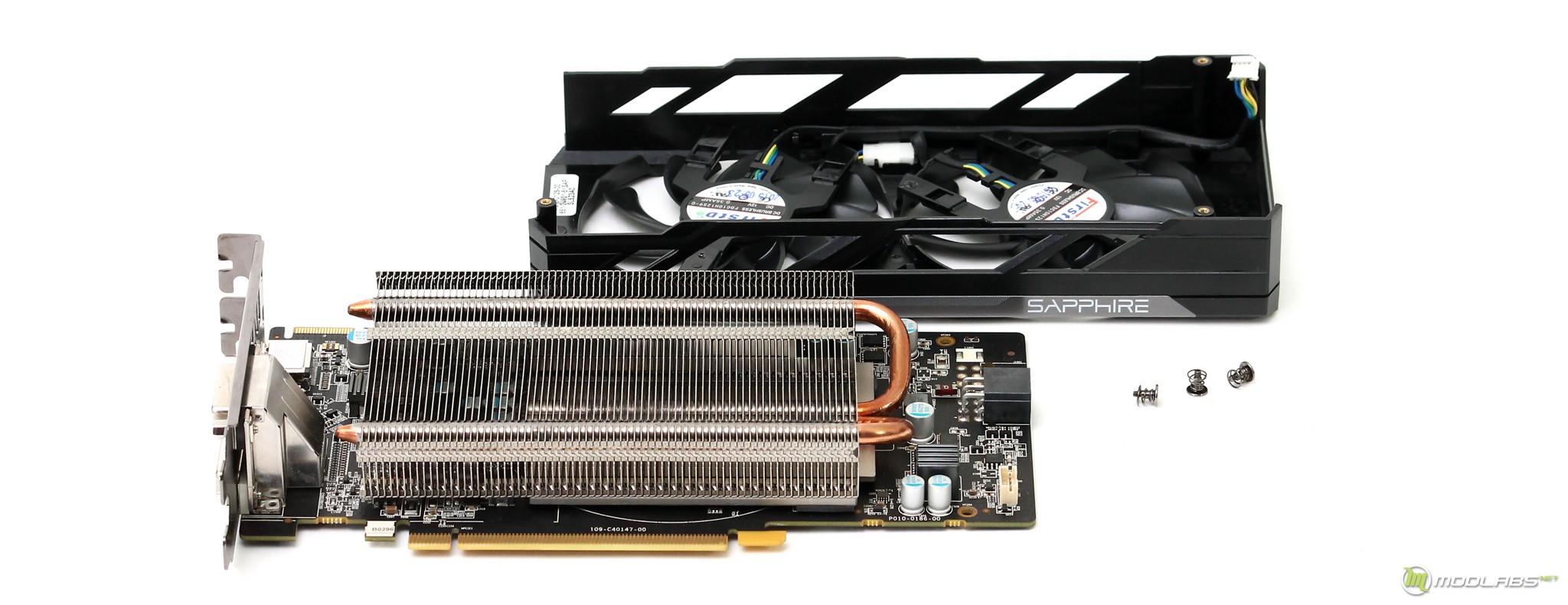

Визуально система охлаждения Sapphire Nitro R7 370 максимально похожа на ранее упомянутую Nitro R9 380. В основе ее строения опять же заложен радиатор и отдельный от него кожух. Изначально кожух фиксируется к плате при помощи четырех болтов и прямых стоек, а радиатор крепится к плате по средством комплекта других болтов.

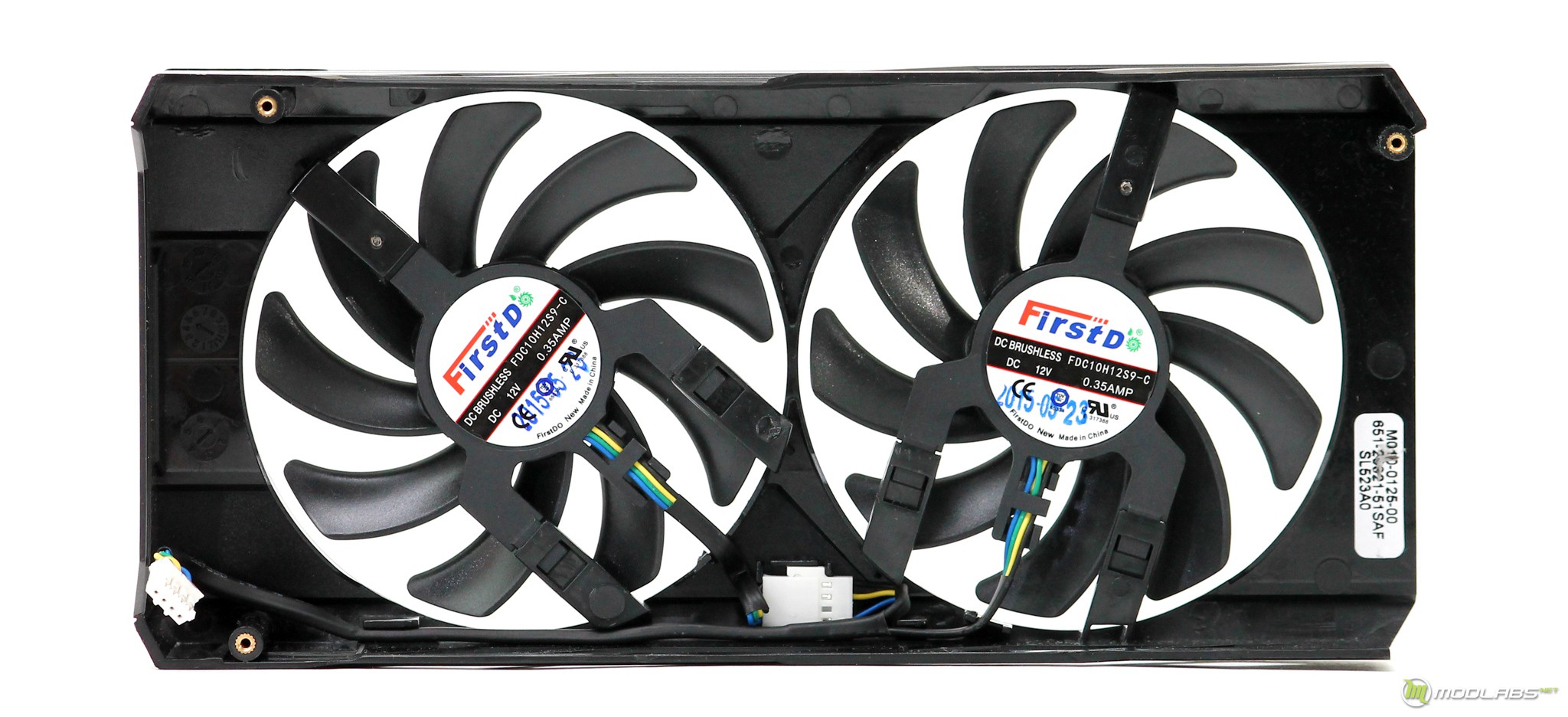

За отвод тепла отвечает пара вентиляторов со стандартом крыльчатки в 92мм, их маркировка FirstDo FDC10H12S9-C. Оба фиксируются к кожуху и располагают общим конектором подключения к плате.

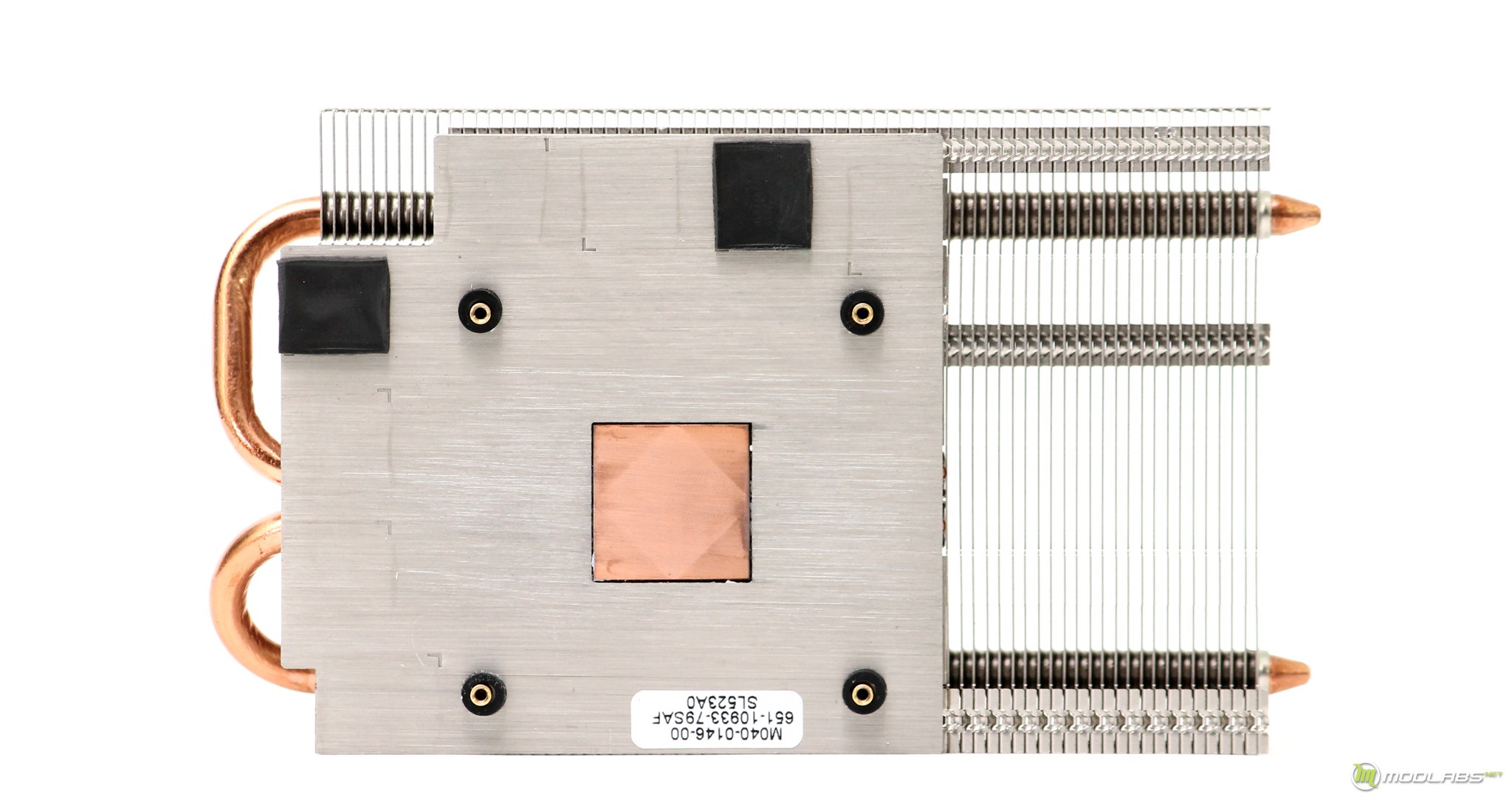

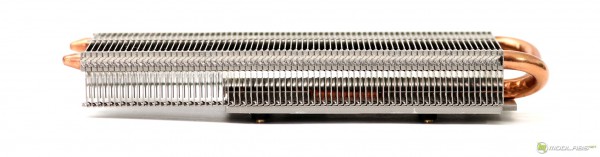

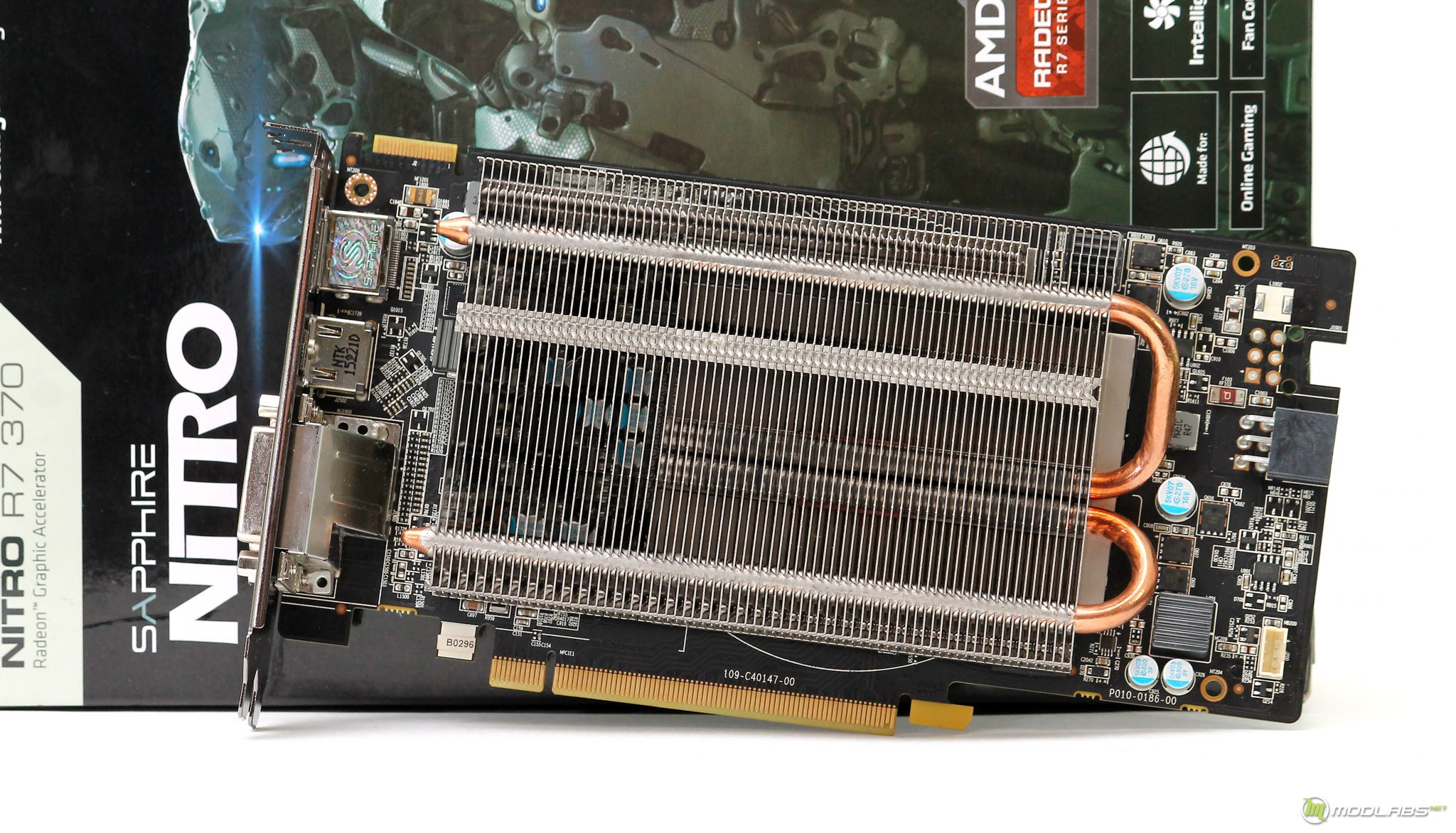

В основе радиатора заложена массивная алюминиевая пластина, она позволяет осуществлять контакт с чипами видеопамяти и создает небольшой запас прочности для всей конструкции. За снятие тепла с графического ядра отвечает медный середнячок, далее тепло распределяется по алюминиевым ребрам при помощи двух тепловых трубок.
Визуально радиатор весьма компактный, как и в предыдущих моделях Nitro производитель не закладывал использование каждого миллиметра, доступного под кожухом.
ПЕЧАТНАЯ ПЛАТА

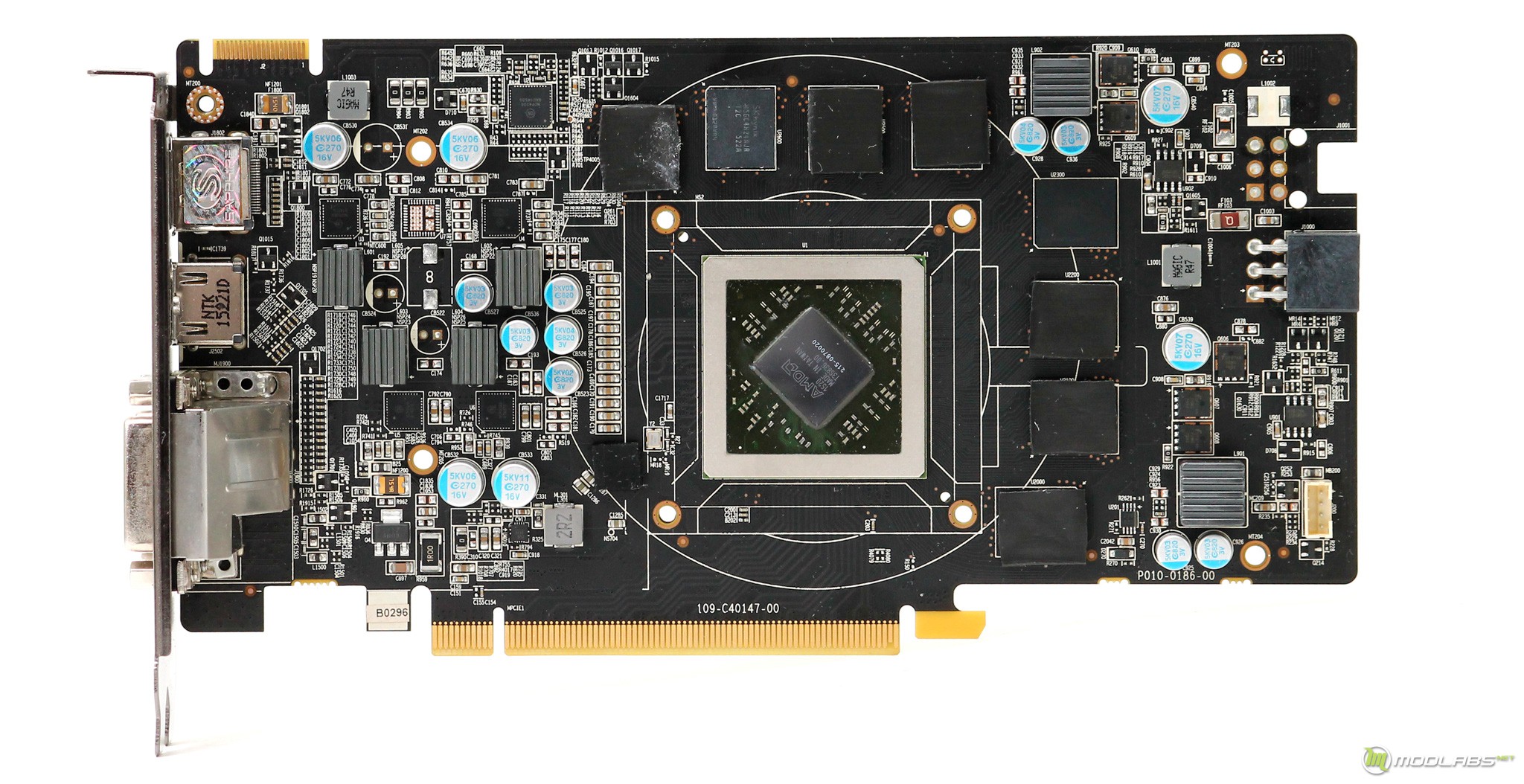

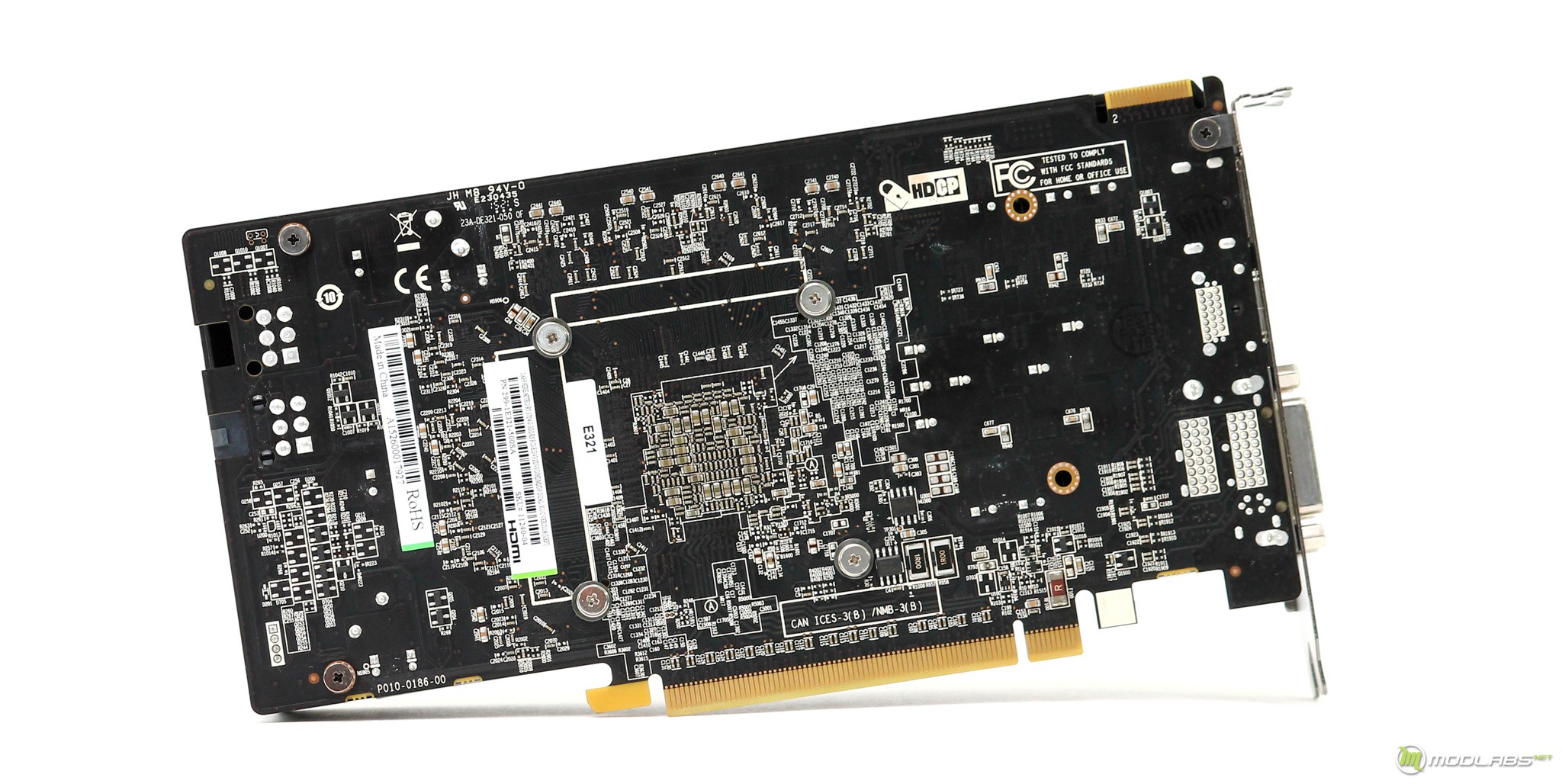

Печатная плата Sapphire Nitro R7 370 4G D5 по размерам не отличается от системы охлаждения. Набор компонентов и их расположение почти не отличается от предыдущего поколения в лице SAPPHIRE DUAL-X R9 270.

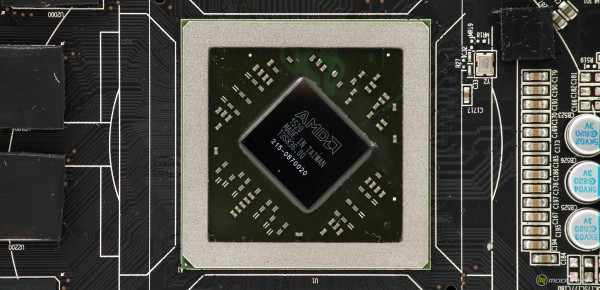

Кристалл графического ядра по-прежнему защищен рамкой и располагается на подложке под углом в 45 градусов. Один коннектор для задействования технологии CrossFireX остался на месте и не ушел с привычного положения. Для набора всего объема видеопамяти используются восемь чипов H5GC4H24AJR-T2C от SK Hynix.

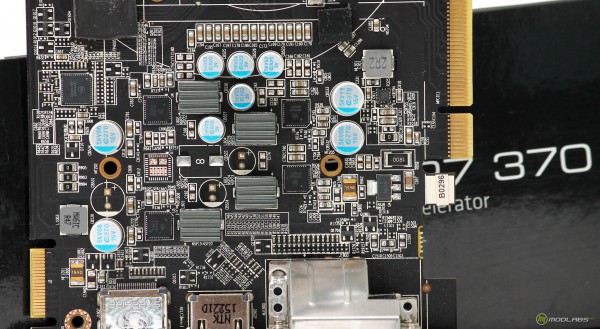

Система питания графического ядра содержит в своем строю четыре фазы, управляемые шим-контроллером ON Semiconductor NCP4206. Кстати, фазы интересно расположены на плате и достаточно удалены друг от друга, что может немного улучшить их температурный режим. Дополнительных радиаторов для охлаждения не предусмотрено.
ЗАПУСКАЕМ И ТЕСТИРУЕМ
На, этом визуальный осмотр можно окончить, переходим к тестированию. Для этого мы использовали тестовый стенд со следующей конфигурацией.
- Процессор: Intel Core i5 6600K;
- Материнская плата: ASUS Maximus VIII Ranger;
- Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
- Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
- Блок питания: Corsair RM1000.

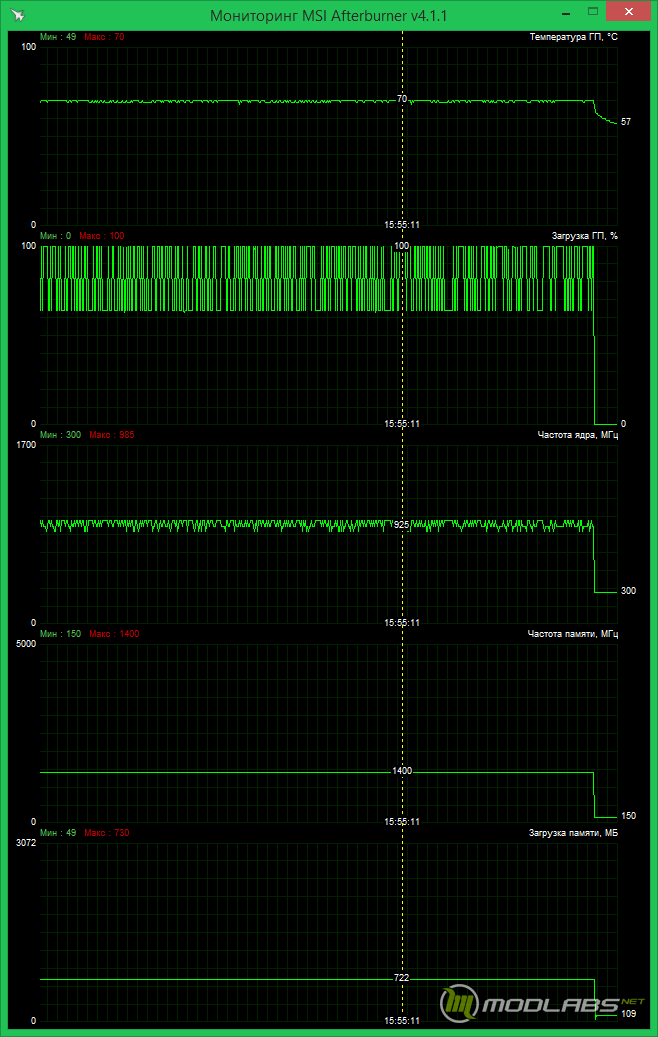

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 70°C. В режиме простоя вентиляторы карты полностью останавливались и благодаря достаточно массивному радиатору, в отличии от Nitro R7 360, они не включались с промежутком в 5-10 минут.

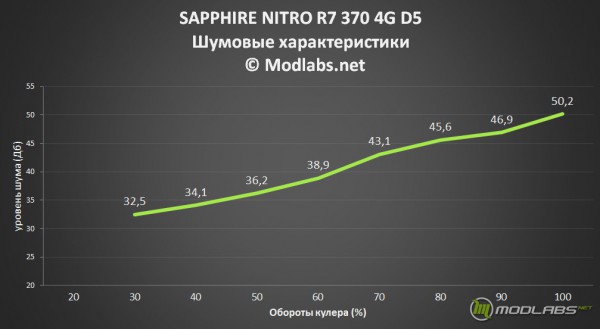

После изучения температурных показателей, произвели замеры по шумовым характеристикам на основных точках работы турбины. Измерения проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.
После тестирования в штатных режимах, мы решили разогнать нашу подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были зафиксированы на 50%, а значение Power Limit установлено в положении 10%. В результате, частота графического ядра смогла преодолеть планку в 1060 Мгц, а оперативная память остановилась на 1620 Мгц. Ну что ж, частоты нам уже знакомые по моделькам предыдущих поколений.
Резюмируем
Полагаю, что комментарии относительно текущего положения дел в начальном сегменте графических адаптеров компании AMD немного излишни, все попросту знакомо и стабильно. Если коснуться именно героини сегодняшнего полигонного обзора, то на момент публикации материла в столичном регионе за SAPPHIRE NITRO R7 370 4G D5 просили порядка 15700 рублей. Как всегда, давайте посмотрим на цену с двух сторон.
SAPPHIRE NITRO R7 370 безусловно обладает иной компонентной базой и адекватной системой охлаждения, которая позволяет получать хорошие температурные режимы. К плюсам охлаждения можно так же приписать функционал остановки вентиляторов, сейчас он является неотъемлемой частью тихой конфигурации для обычной работы.
Однако, при анализе предложений на Я.Маркете можно обнаружить вариации R7 370 на несколько тысяч дешевле. При этом они так же обладают весьма массивным охлаждением и не референсной компонентной базой. Найти различия в условии гарантийного срока не удалось, а поэтому в текущей ситуации возникают вопросы за что платить больше… Возможно, мы ответим на этот вопрос в следующих материалах ;).
