13/04/2015 - 07:09 [ ]Семь раз отмерь. Обзор ARCTIC Accelero Hybrid II - 120

ОГЛАВЛЕНИЕ:

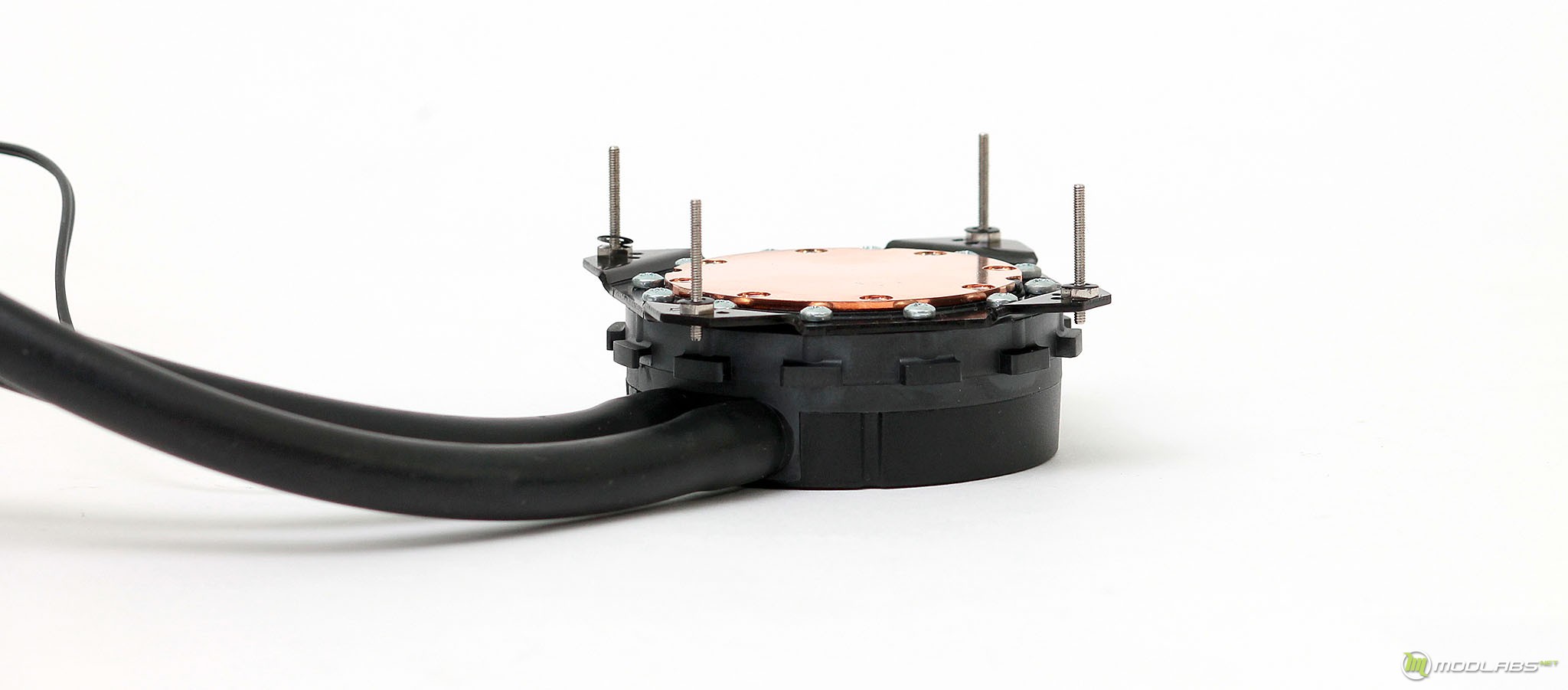

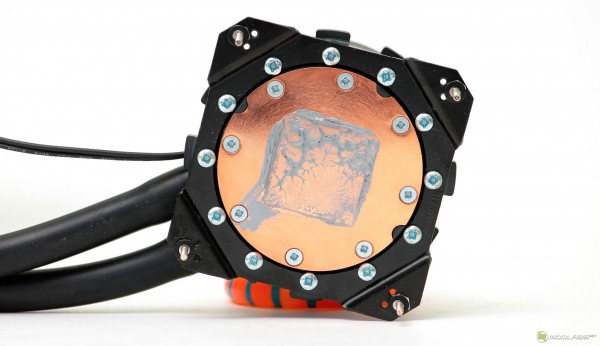

Установка начинается с вкручивания четырех шпилек в нужные отверстия на ватерблоке, инструкция в этой части довольно понятливые. Далее, на шпильки нужно установить некие шайбы для предотвращения повреждений печатной платы, они есть на фото, по мне так, они могли быть «посерьезнее».

ARCTIC Accelero Hybrid II

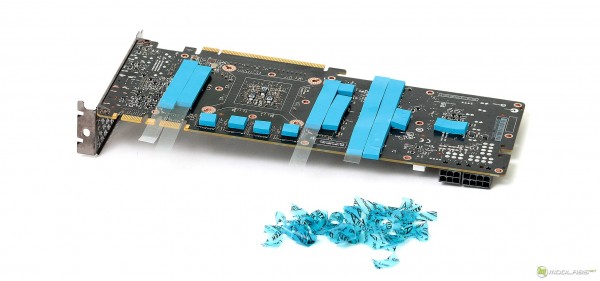

Ватерблок подготовили, теперь начинается все самое интересное! Имеющийся набор термопрокладок необходимо расклеить по печатной плате в местах базирования наиболее горячих микросхем. Термопрокладки изначально имеют разрезы, поэтому могут распадаться на мелкие части, но со второй партии, приловчившись, можно снимать защитные пленки, не разделяя их на мелкие части.

ARCTIC Accelero Hybrid II

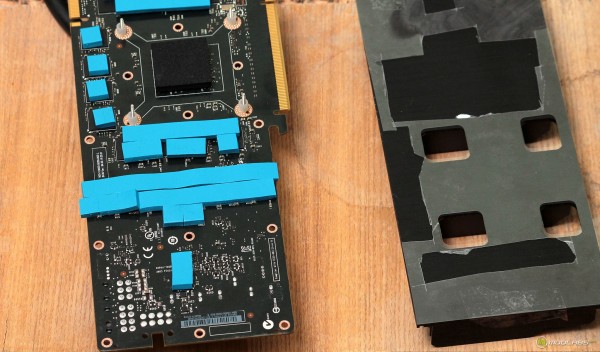

Наиболее проблемным, лично для меня, оказалось вырезание подходящих отверстий для защитной прослойки. Признаться честно, получилось не очень аккуратно, но результат был достигнут. Перед установкой радиатора, рекомендую прихватить прослойку скотчем, так будет удобнее.

ARCTIC Accelero Hybrid II

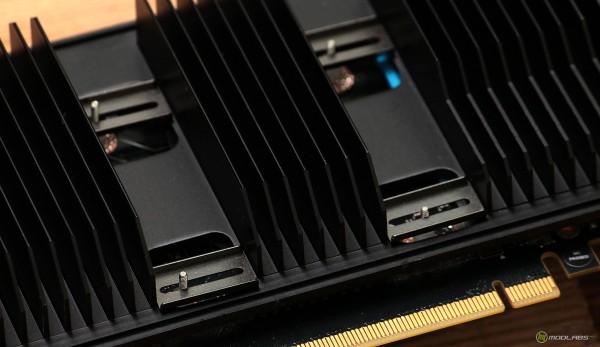

После того, как радиатор установлен на плату, при помощи нескольких направляющих создается опора для фиксирующих болтов. Здесь я немного удивился, что шпильки расположились не совсем относительно центра направляющих.

ARCTIC Accelero Hybrid II

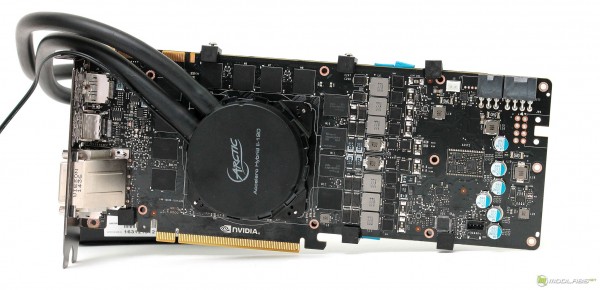

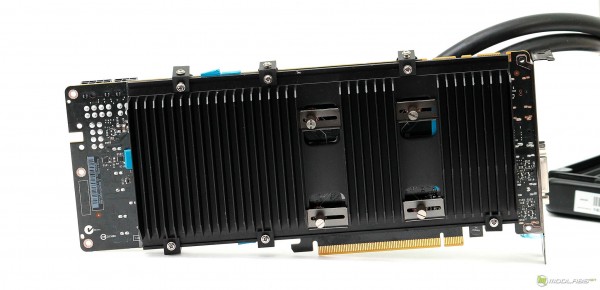

Финальным штрихом установки является крепление радиатора к печатной плате при помощи шести мини «струбцин», для этого в предыдущем шаге радиатор должен быть установлен параллельно гране видеокарты. Благодаря «струбцинам», плата вплотную прижимается к термпорокладкам. В моем случае, шланги специально были расположены в обратную сторону, так удобнее для моего открытого стенда :).

ARCTIC Accelero Hybrid II

ARCTIC Accelero Hybrid II

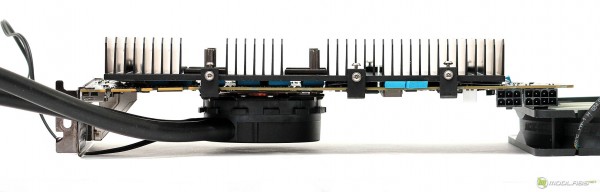

Собранная конструкция, смотрится довольно внушительно, так видеокарта начинает занимать три слота расширения, но это все благодаря радиатору. В целом, как видно из фотографии, с лицевой стороны размеры даже стали немного меньше.

ARCTIC Accelero Hybrid II

Что касается установки, у производителя однозначно есть возможность сделать его более удобным. Например, добавить возможность отдельной установки ватерблока – это однозначно упростит и обезопасит весь процесс. Далее, добавить фиксаторы упора в печатную плату, для исключения избыточного перегиба печатной платы. Да, плата гнётся, причем значительно. Добавить в комплект единую термопрокладку, на всю площадь радиатора, здесь думаю плюсы очевидны.

В итоге, после двух попыток установке, мне не удалось получить более качественный отпечаток термопасты, нежели тот который представлен на фото. Конечно, площадь GM200 огромна и здесь вышеупомянутая конусность явно не сыграла на руку.

ARCTIC Accelero Hybrid II

ARCTIC Accelero Hybrid II

Для тестирования героини сегодняшнего обзора использовался тестовый стенд со следующей конфигурацией:

Видеокарта NVIDIA GeForce GTX TITAN-X как нельзя лучше подойдет для нагрузки данной системы охлаждения. Изучение температурных показателей происходило в игровых приложениях, для минимизации погрешности и исключения нюансов связанных с установкой, производился полный цикл замеров, после чего происходила разборка сборка устройства и замеры повторялись.

Так-как температурные показатели напрямую зависят от скорости вращения вентилятора, я решил проверить несколько режимов. При этом не стал подбирать оптимальную зависимость температуры и скорости, а попросту выбрал три режима: бесшумный, максимальный и средний. Для каждого режима скорость вращения вентилятора устанавливалась из приложения MSI Afterburner.

Измерение уровня шума проходило с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Accelero Hybrid II

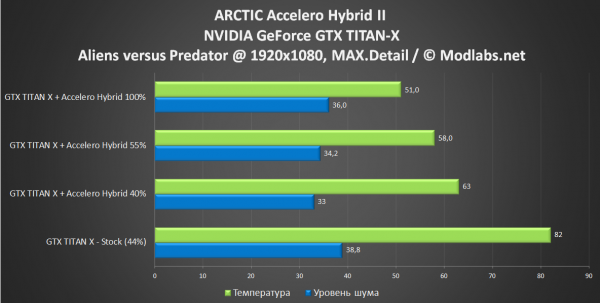

Итак, Accelero Hybrid II смог охладить пыл GTX TITAN-X на целых 31°C ! При этом его уровень шума остался на голову ниже. И даже в полностью бесшумном режиме разница в температурах оставалась в районе двух десятков градусов. Поэтому, мы можем констатировать как факт, Accelero Hybrid II сможет справиться с любой видеокартой сегодняшнего времени, при этом у нее остается явный запас в производительности. Заявленный порог в 320W, является действительностью.

Шумовые характеристики так же оставили положительное впечатление, работа помпы слышна только первые секунды включения, далее ее присутствие не ощутимо, как техникой так и собственным слухом… Как и всегда, основным источником шума является вентилятор, который каждый при желании может добавить по вкусу, конечно, у штатного есть бонус в виде разъема подключения к самой карте.

Все имеющиеся «придирки» к Accelero Hybrid II уже были озвучены по ходу материала, повторюсь, процесс сборки не показался самым удобным, здесь явно есть поле для улучшений. А увеличение размеров с обратной стороны видеокарты лучше предусмотреть заранее, до покупки.

Да, виновник увеличенных размеров, радиатор-бекплейт, действительно работает. За время тестирования температура корпуса микросхем видеопамяти и VRM находилась на отметке в районе 80°C, а это однозначно меньше штатного варианта с 83°C на самом радиаторе. Однако, за время тестирования меня не покидало желание «налепить» мелких радиаторов…

Теперь о целесообразности покупки данного «гибрида», на момент написания статьи, по данным Яндекс.Маркета в столичной рознице его можно было приобрести приблизительно за 6200р. Поэтому в окончании следующие варианты: Вы фанат необслуживаемых СВО? У Вас нет СВО и хочется универсальную водянку на несколько поколений видеокарт вперед? Тогда это ваш выбор!

В иных ситуациях, например при наличии СВО для процессора лучше докупить универсальный ватерблок для видеокарты (Тема одного из следующих материалов). И на последок, стоимость Accelero Hybrid II является примерной разницей между GTX 960 и GTX 970… Вот так, похоже теперь состояние «Из коробки» не так уж и плохо, хотя, но как показывает опыт не всегда ;)
