Печатная плата iChill GeForce GTX 980 4GB Ultra

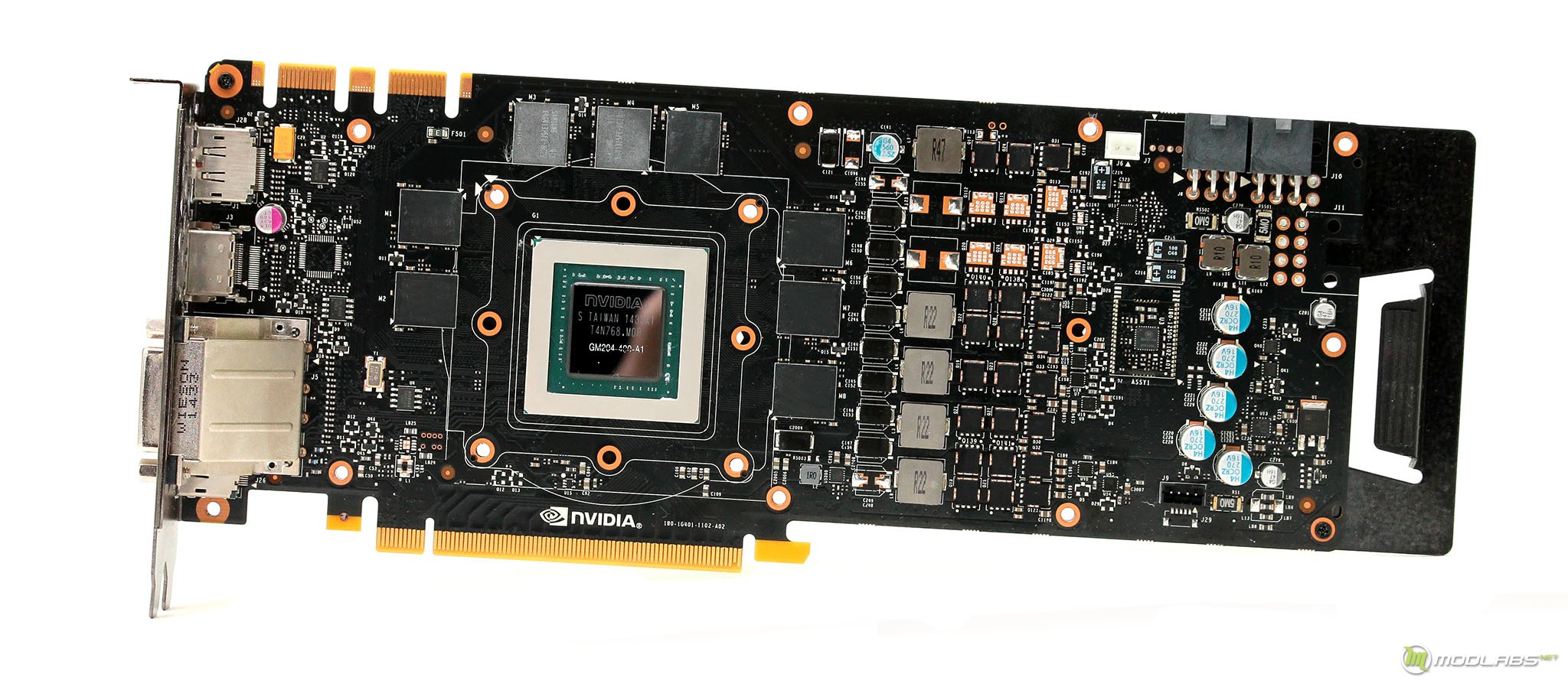

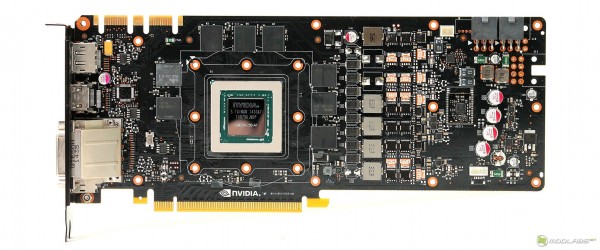

Печатная плата использует полностью референсный дизайн. На штатных местах находятся пара коннекторов для SLI-мостиков, дополнительное питание подается через два 6-pin разъема.

Графический чип имеет маркировку GM204-400-A1, напомним его площадь составляет 398мм2. По маркировке, мы можем видеть, что чип был выпущен на 33 неделе 2014 года. Чип референсной версии карты, с который мы знакомились в момент анонса был выпущен на 29 недели.

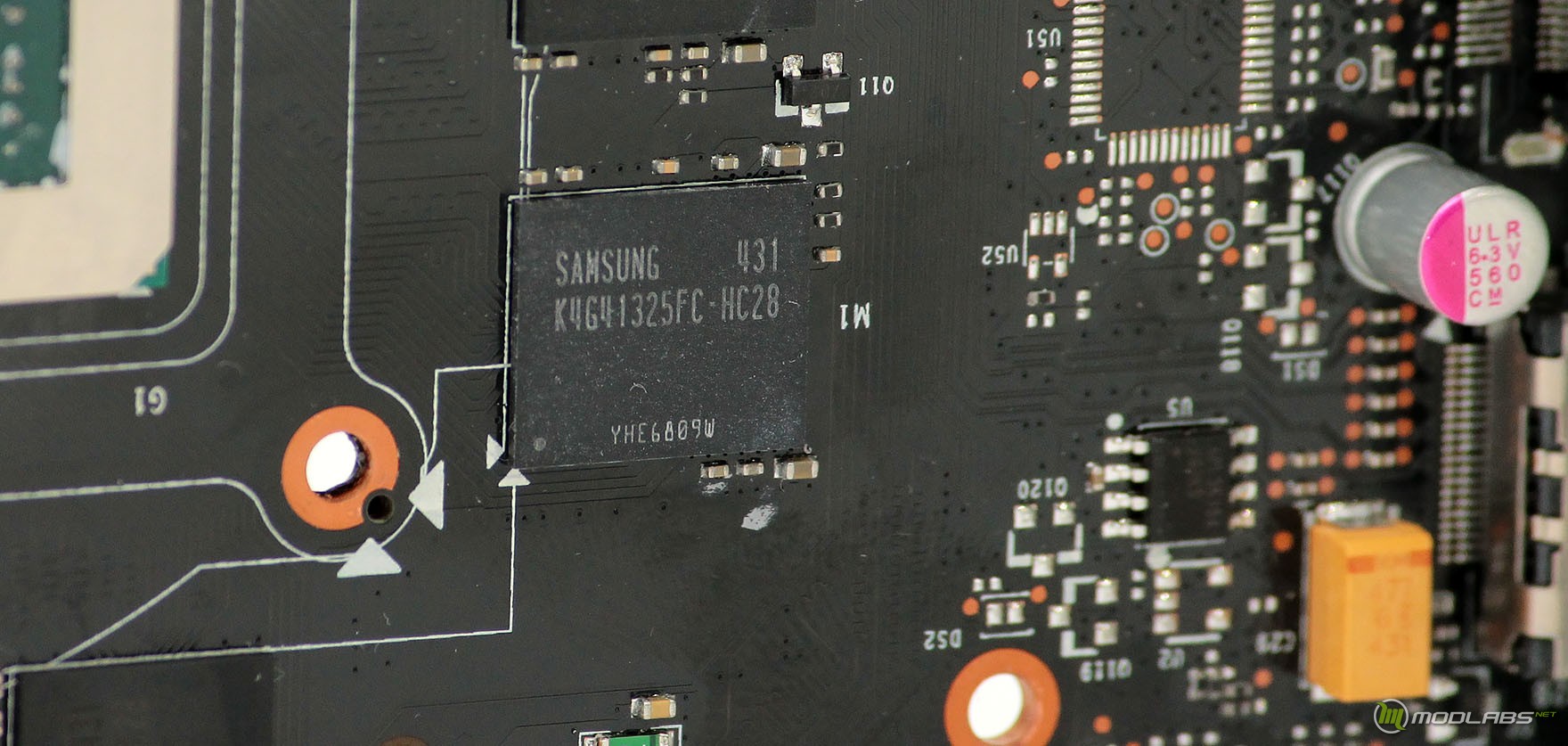

Объем видеопамяти в 4 Гбайата набран восемью чипами K4G41325FC-HC28 от компании Samsung. Каждый чип находится на внутренней стороне платы и охлаждается с помощью ранее упомянутой рамки. Отметим, что на референсе использовались полностью аналогичные микросхемы.

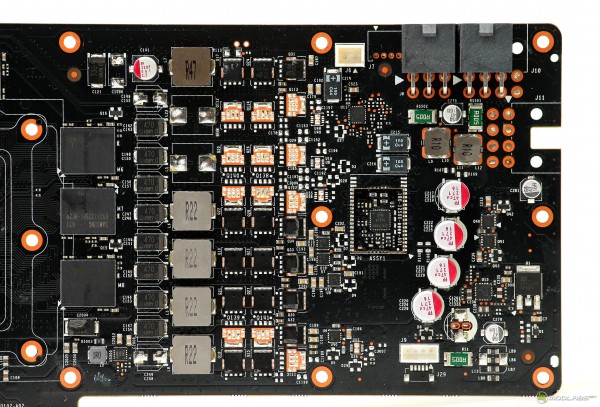

Система питания, к сожалению, так же не претерпела изменений по отношению к стандарту. В ее основе лежит ШИМ-Контроллер с маркировкой 81174 2KAV. За питание процессора отвечают 4-фазы, за видеопамять одна.

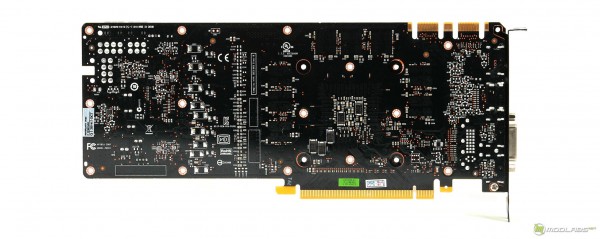

Обратная сторона печатной платы расположила на себе большое количество SMD элементов обвязки.

Печатная плата iChill GeForce GTX 970 4GB Ultra

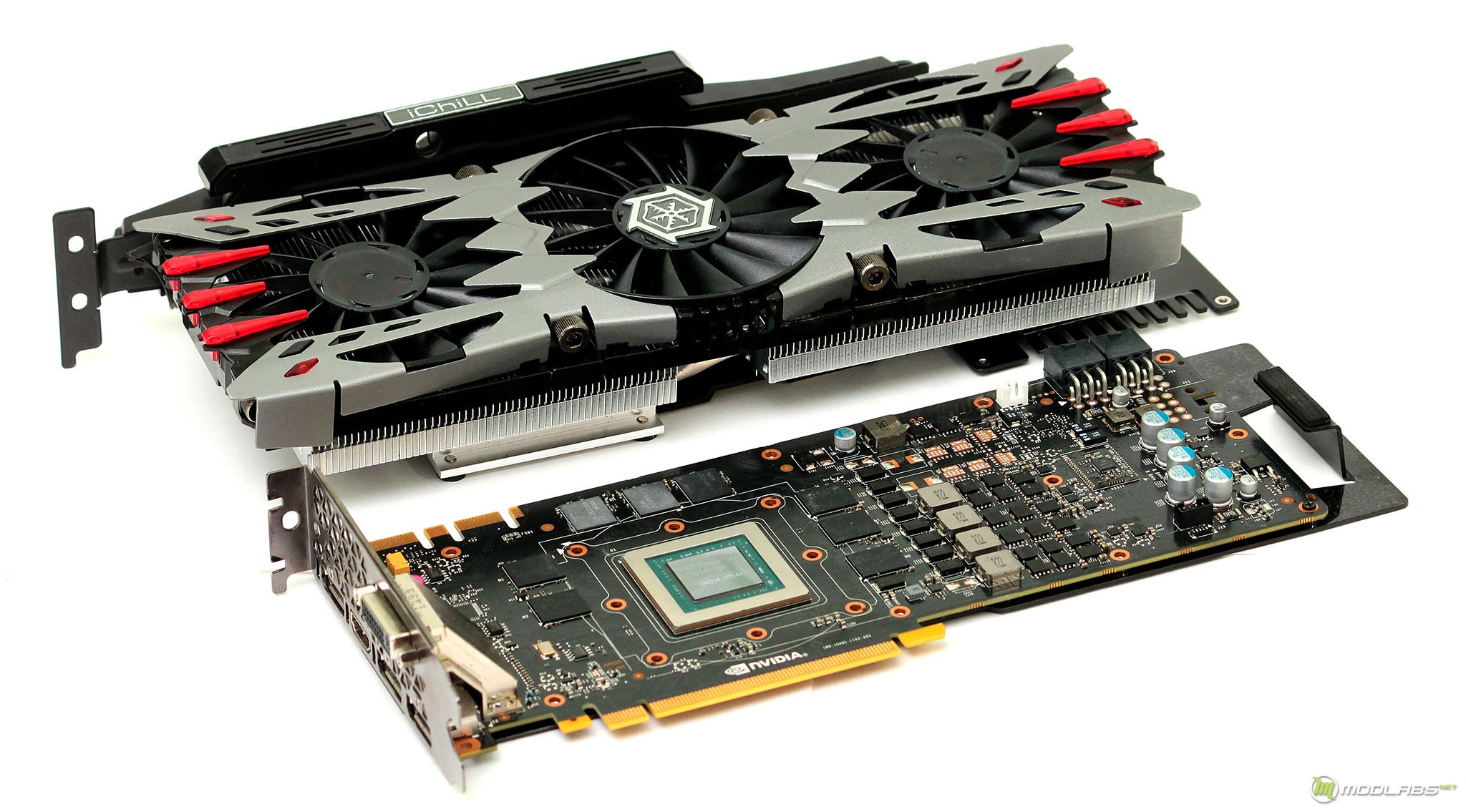

В части системы охлаждения iChill GeForce GTX 970 4GB Ultra ничем не отличается от старшей «ДевятьсотВосьмидесятки», это неизмененный HerculeZ X4 Air Boss.

Печатная плата, тоже идентична. Напомним, что референсы GeForce GTX 970 и GeForce GTX 980 тоже не находили отличий между собой.

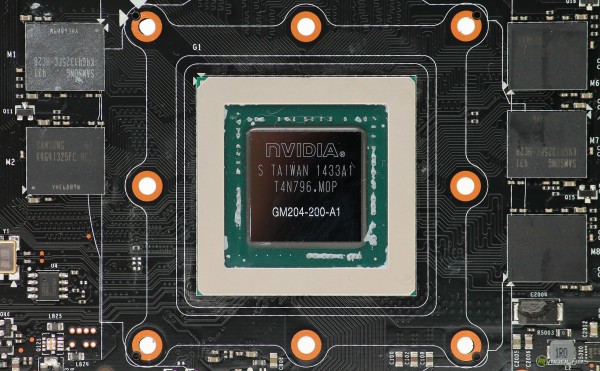

Единственное отличие между платами заключается в графическом ядре, и то визуально они различаются только маркировками, теперь это GM204-200-A1.

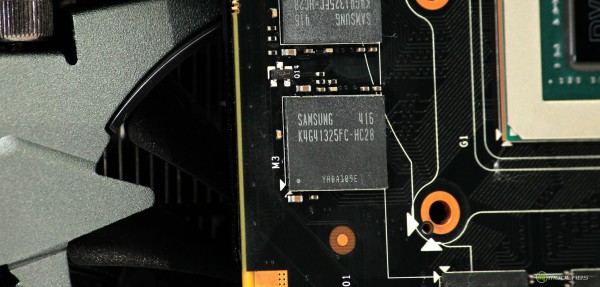

Чипы оперативной памяти, точь-в-точь такие же Samsung K4G41325FC-HC28.

Тестирование

Для тестирования новинки использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional.

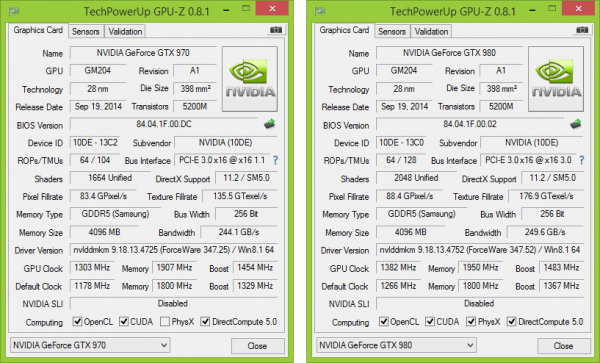

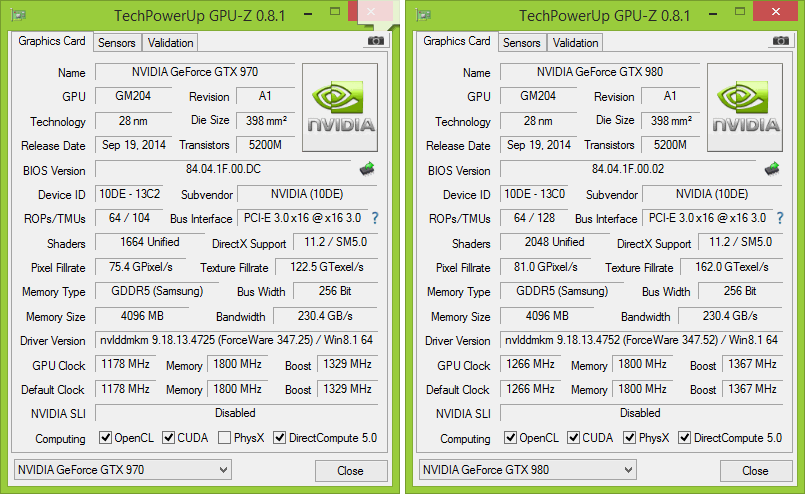

Итак, GeForce GTX 980 и GeForce GTX 970 основаны на графических ядрах GM204 поколения Maxwell, оба выполнены по технологическим нормам 28 нм. Основное различие заключается в следующем: в младшей GTX 970 количество потоковых процессоров CUDA сократилось с 2048 до 1664, пропорционально уменьшились и текстурные блоки с 128 до 104. Частоты графического ядра были так же уменьшены, подробнее на скриншоте GPU-Z.

Изучение температурных показателей происходило в игровых приложениях, для обеих карт максимально зафиксированные обороты системы охлаждения находились на отметке в 37%. Максимальная температура для данных карт разнилась парой градусов и в целом находилась в районе 50°C, что является очень хорошим результатом.

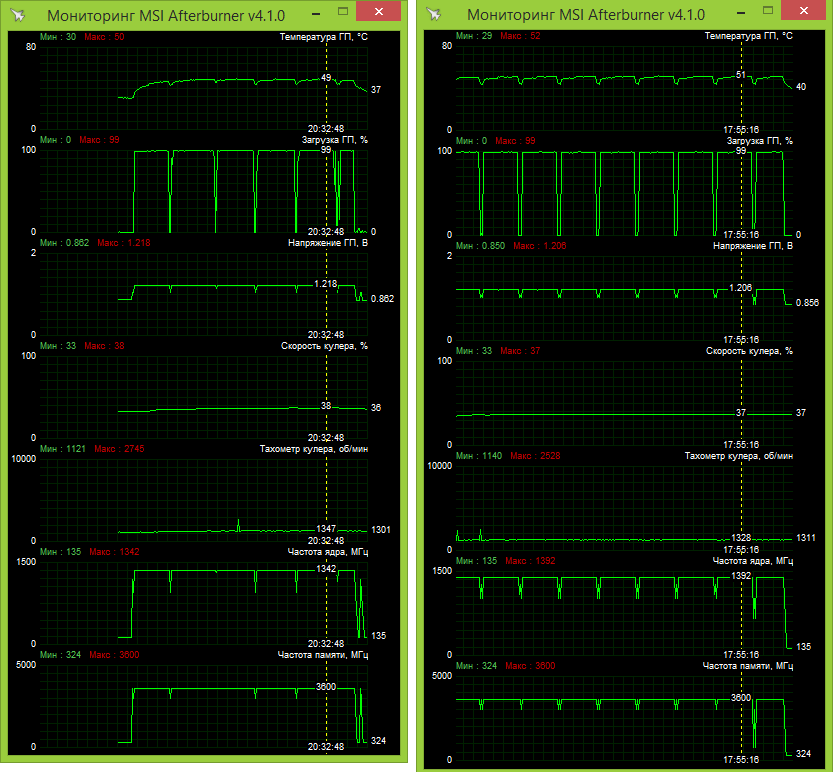

При тестировании, на открытом тестовом стенде обе карты находились в зоне слышимости, особенно способствовало этому наличие небольшого 50мм вентилятора, именно он создавал явно заметный фон. С особенностью работы технологии GPU Boost 2.0, и частотами можно так же ознакомится на скриншоте окна-мониторинга утилиты Afterburner (Слева - GTX 970; справа - GTX 980).

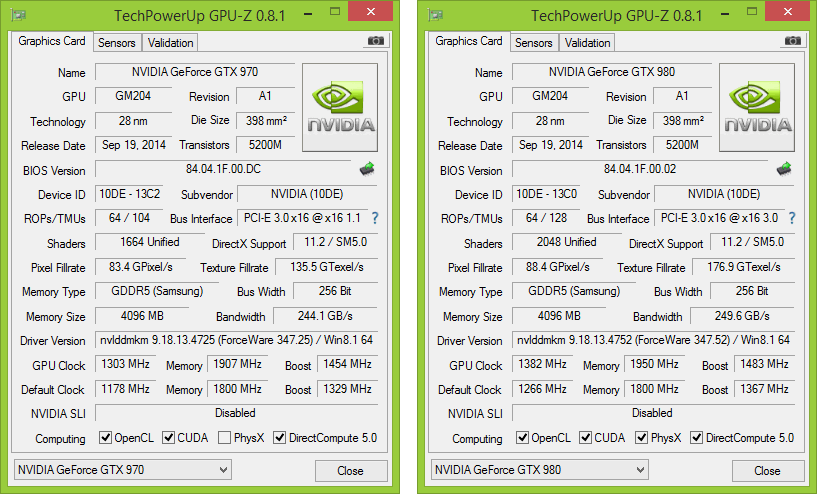

После получения выше обозначенных показателей, мы принялись за разгон видеокарт. Для этого использовалась утилита MSI Afterburner. Параметр Power Limit был увеличен до значения 125%, а Temp Limit пододвинут на отметку в 90°C. Для обоих обороты вентилятора в ручную зафиксировались на значении 75%. В итоге полученные частоты мы запечатлели на скриншотах :).

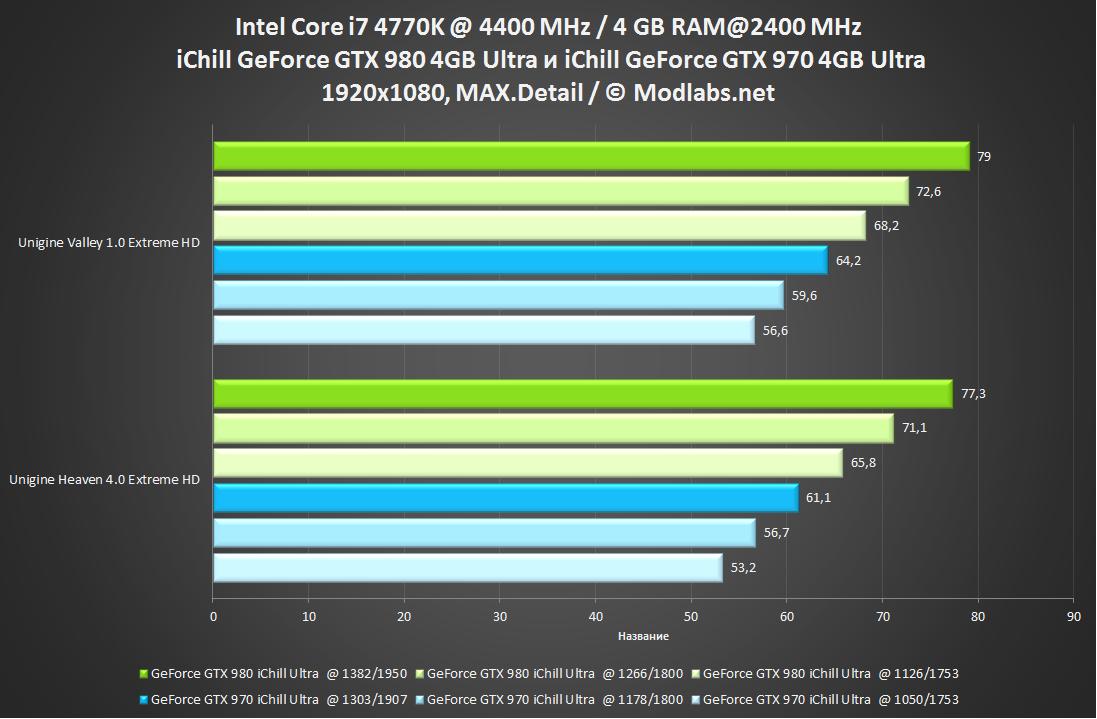

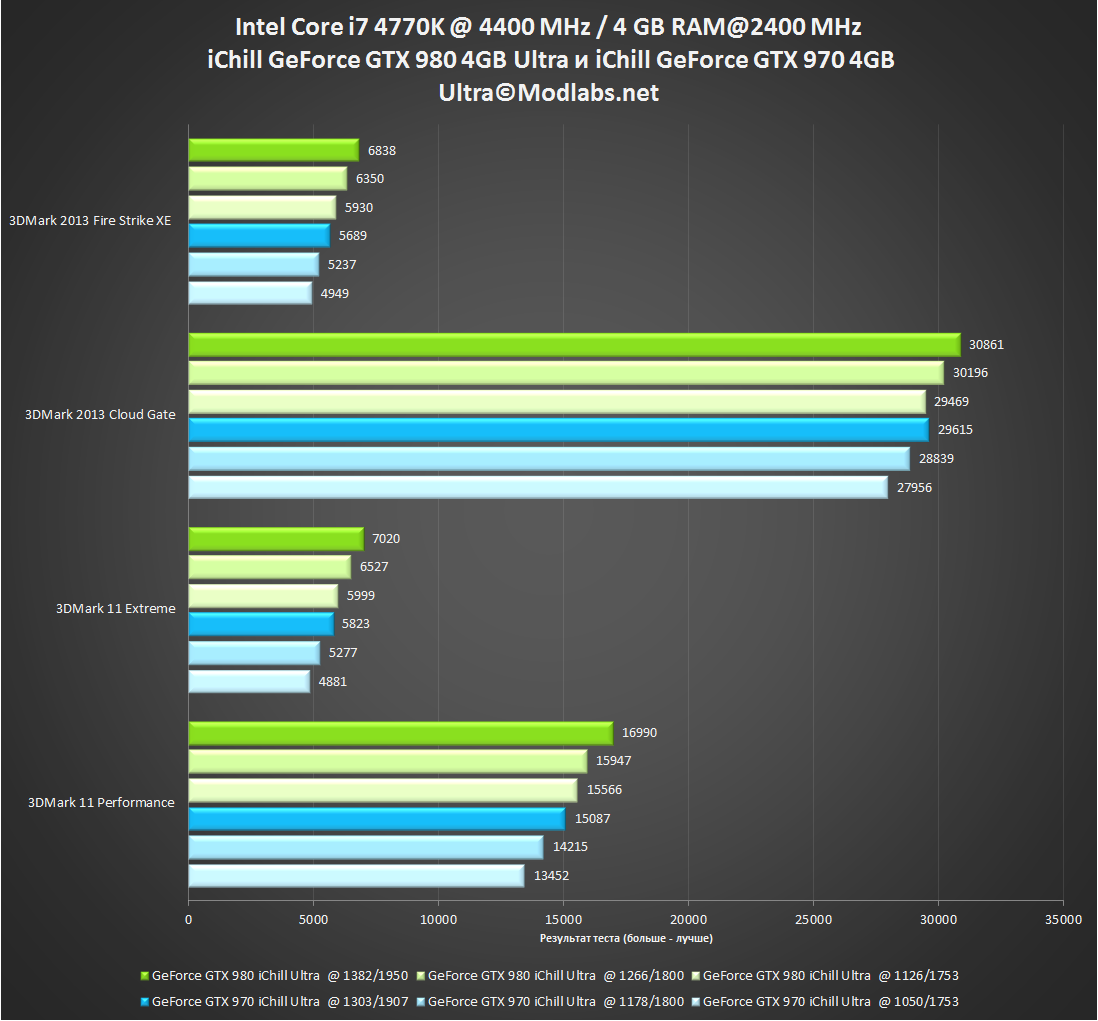

Так как уровень производительности GeForce GTX 980 и GeForce GTX 970 нам уже знаком, сегодня, мы решили протестировать влияние разгона на их производительность. Для проведения тестирования мы оставили синтетические тесты, именно они максимально точно реагируют на повышение частоты. Для тестирования мы выбрали три режима: Референсные частоты \ Номинальные частоты от Inno3D \ Частоты полученные в результате разгона. Для минимизации погрешности каждый тест запускался по три раза, в таблицах отображены среднеарифметические значения.

Итак, по итогам знакомства с iChill GeForce GTX 980 4GB Ultra и iChill GeForce GTX 970 4GB Ultra вкратце можно сказать следующее: вариации от iChill получились хорошими, расширенный комплект поставки и мощная система охлажден однозначно являются сильными сторонами данных видеокарт.

Конечно, система охлаждения HerculeZ X4 Air Boss производительна и держит температуры графических ядер на минимальных уровнях, однако ее габариты могут быть подходящими не для каждого корпуса, трехслотовая компоновка так же может быть критичным фактором в некоторых системах. Поэтому стоит учитывать габариты системы охлаждения, и если ваш системный блок не относится к классу mITX, то карта однозначно должна подойти. Так же надеемся, что в скором времени карты обновят свою прошивку, в следствии чего станет доступным режим полной остановки вентиляторов, как это было реализовано в новенькой Inno3D iChill GeForce GTX 960 Ultra.

Если рассматривать карты как оверклокерские, нацеленные на максимальный результат, то не понятно, почему производитель не усилил компонентную базу, которая осталась полностью аналогичной референсным картам. Однако, вариации iChill продемонстрировали хороший разгонный потенциал, конечно, благодаря системе охлаждения HerculeZ X4. Анализируя результаты, мы видим, что производитель не дожал частоты до максимума и пользователь может еще немного их увеличить, насколько? Как всегда зависит от конкретного экземпляра.
