Какие бы планки по производительности не штурмовали флагманы новых серий графических адаптеров, сколько бы инфоповодов они не создавали, большинство пользователей всегда ожидает представителей среднего ценового диапазона. Именно в этот диапазон компания NVIDIA выпускает новичка. Сегодня мы познакомимся с исполнением и строением NVIDIA GeForce GTX 1060 в эталонной вариации Founders Edition.

Вводный раздел

Для начала пройдемся по паре презентационных слайдов. Тут все достаточно знакомо, так-как GeForce GTX 1060 является представителем десятой серии NVIDIA, то она попросту «подхватывает» технологии, которые уже были представлены в момент анонса GeForce GTX 1070 и GeForce GTX 1080. Безусловно GeForce GTX 1060 базируется на архитектуре Pascal. Напомню в отличии от предшественников на Maxwell, осуществлен переход на 16-нанометровый техпроцесс, а в строении начато применение FinFET транзисторов. Так же можно отметить поддержку технологии Simultaneous Multi-Projection, которая обеспечивает оптимизации для шлемов виртуальной реальности и систем с мульти экранными сборками.

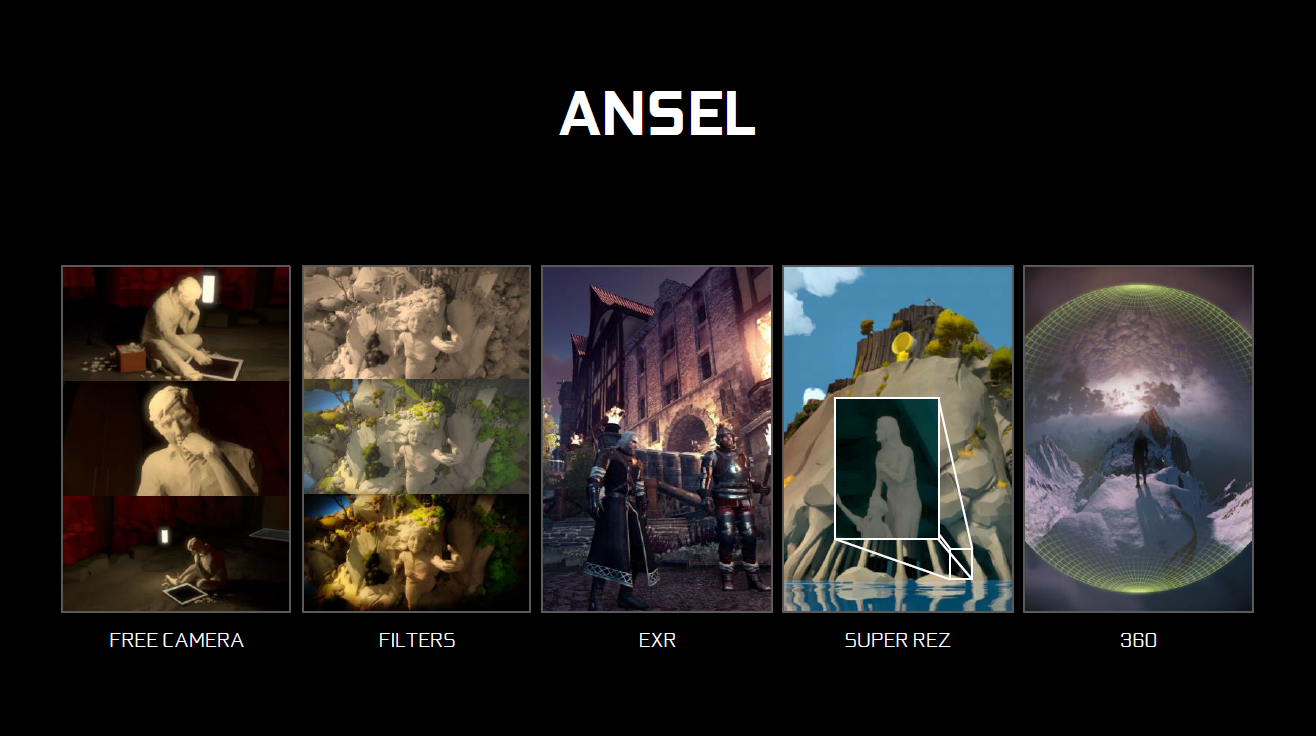

Из программных новинок стоит отметить комплекс Ansel, который позволяет снимать скриншоты, а если быть точнее игровые фотографии в режиме свободной 360’градусной камеры с огромным исходным разрешением. Технология применима не для всех существующих игр, и должна быть добавлена разработчиком. Я успел опробовать ее в игре Mirror`s Edge Catalyst. Признать честно, интересно! Теперь обзавестись уникальным постером на всю комнату станет попроще. Подмечу, что технология так же доступна на картах прошлых поколений, полный список есть на страничке, посвящённой Ansel.

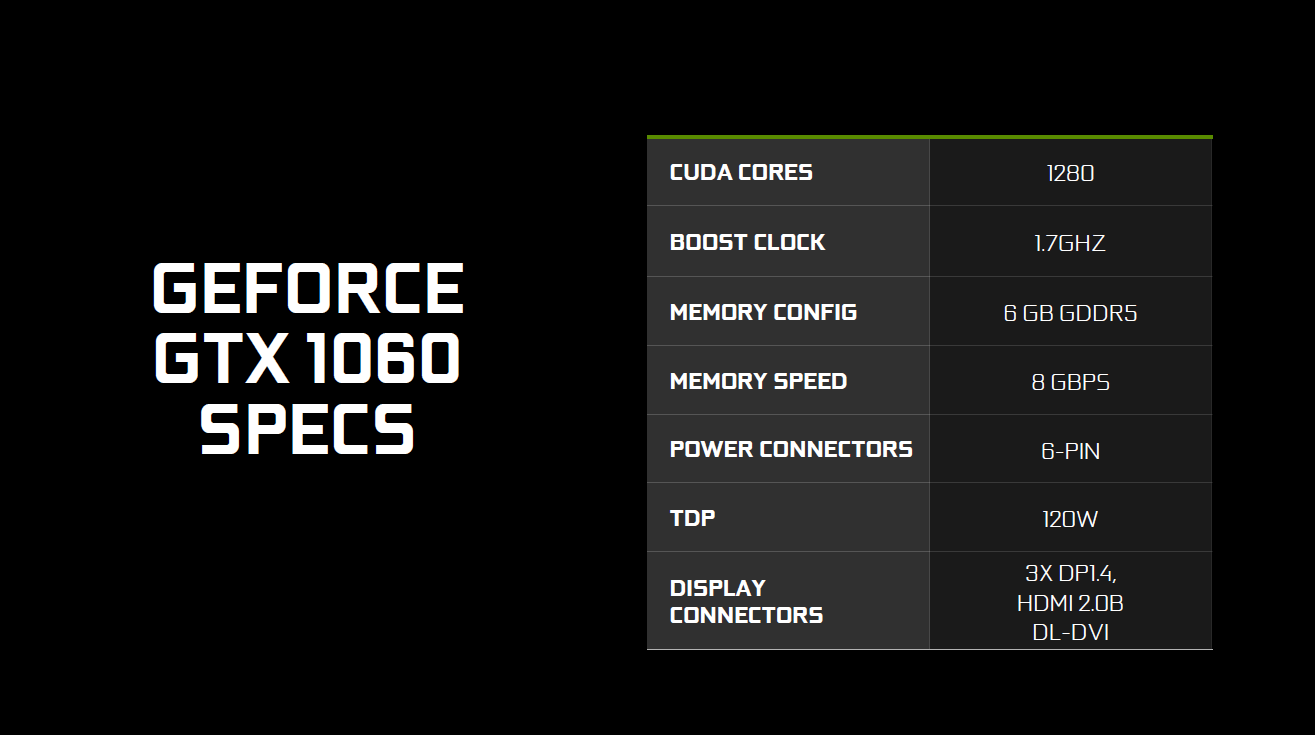

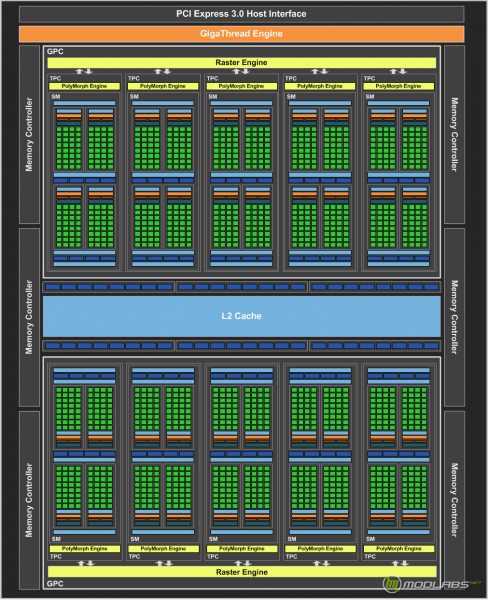

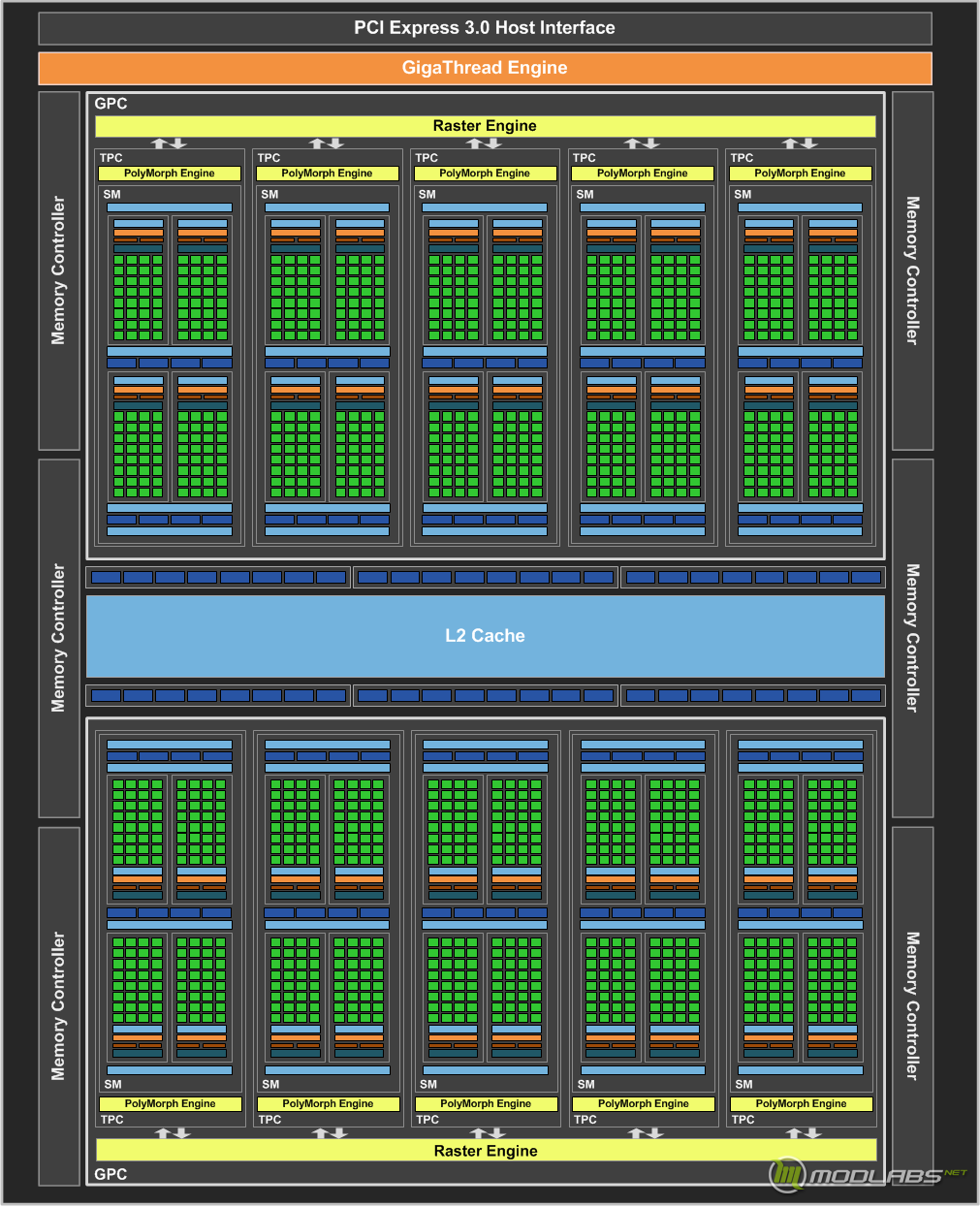

NVIDIA GeForce GTX 1060 получила графический ядро с маркировкой GP106. Суммарно в нем расположились 10 сборок SMs, что в итоге дает 1280 потоковых процессоров CUDA, 80 текстурных блоков и 48 растровых модуля. Частотная формула GTX 1060 находится на отметке в 1506 Мгц, а в режиме Boost до 1708 Мгц. В части видео памяти распаяно 6 Гбайт с рабочей шиной на 192-бит. Заявленный тепловой пакет находится на отметке в 120 Вт.

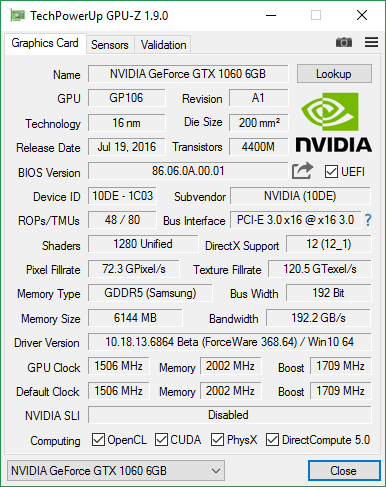

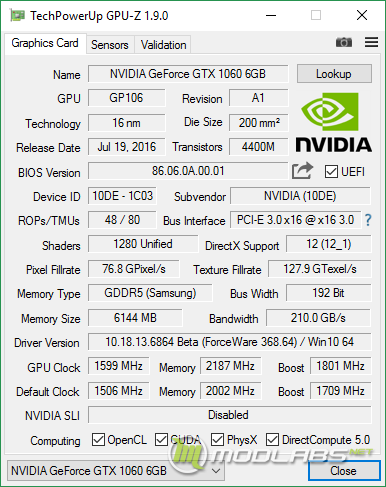

По традиции сразу прикладываем скриншот утилиты GPU-Z с указанием номинальных частот. Утилита отработала корректно и успешно распознала новинку.

На этом мы переходим к осмотру карты.

Внешний осмотр

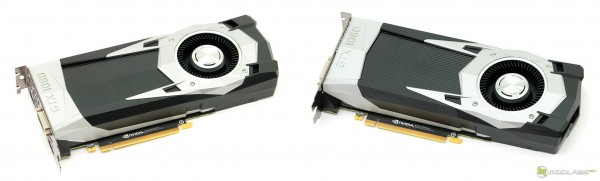

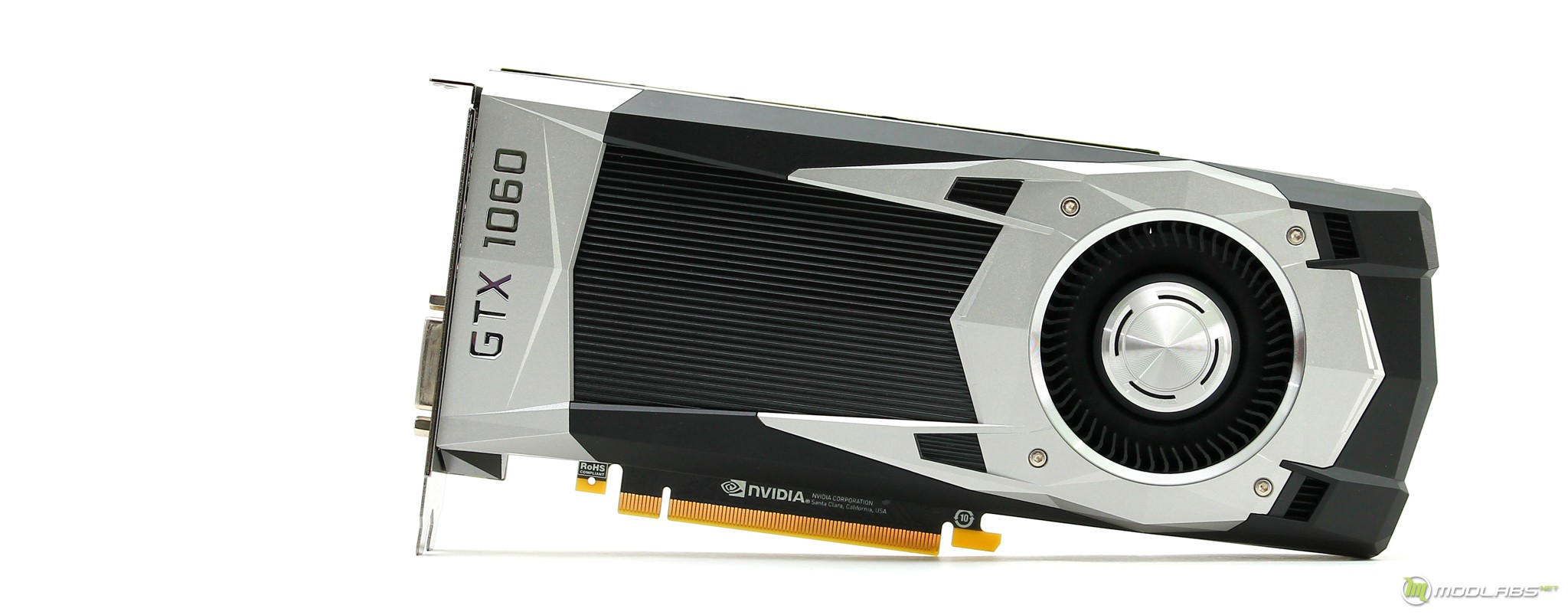

Визуально NVIDIA GeForce GTX 1060 Founders Edition использует уже знакомый, по первым картам десятой серии, стиль оформления. Металлический кожух системы охлаждения так же исполнен двумя цветами: черным и серебристым. Только в этот раз прошел небольшой реверс, область вокруг турбины стала под металл, а черный спустился на бока карты. В строении кожуха, особенно в районе турбины, заложено множество переходов и выступов, которые в целом напомнили мне черты корабля…

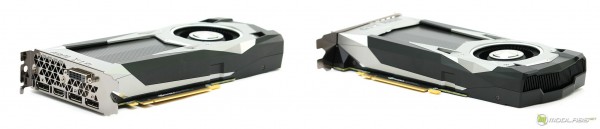

И раз уж мы затронули корабельную тематику, старших GTX 1070 и GTX 1080 я назову массивными авианосцами, а GTX 1060 будет небольшим и прытким штурмовиком. Если говорить в миллиметрах, то в ширину вариация не выходит за пределы двух слотов расширения, а вот длинна с учетом системы охлаждения составляет 252 миллиметра, что уже не вписывается в компактный форм-фактор Mini-ITX.

Говоря о длине карты, я совершенно не зря упомянул систему охлаждения. Дело в том, что турбина превышает размеры печатной платы примерно на 75 миллиметров. В реализации этого подхода можно отметить два момента. Первый, кожух системы охлаждения находится на уровне печатной платы, то есть беря карту в руки она ощущается единым бруском. Второй пункт, несмотря на «короткую печатную плату» инженеры перенесли 6-pin разъем питания в угол системы охлаждения. Полагаю, эстеты будут довольны :).

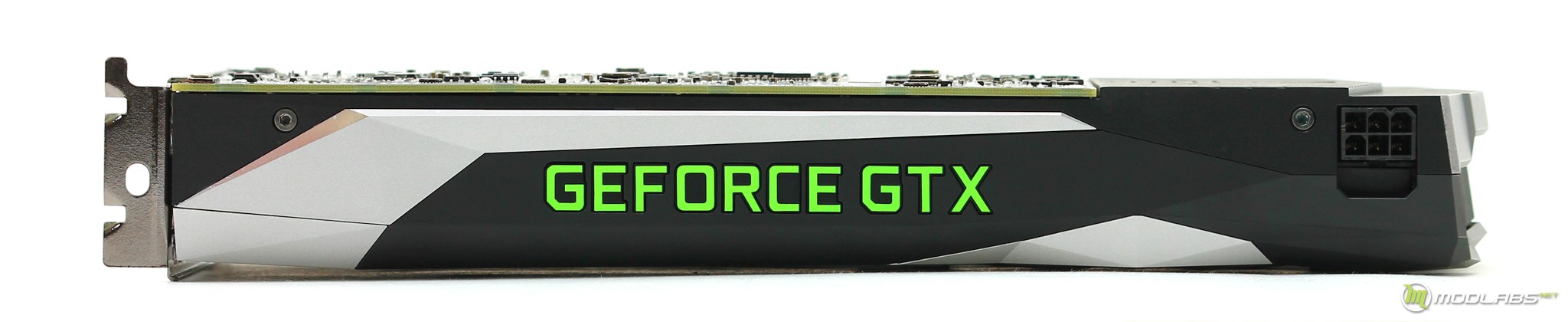

На боковой грани системы охлаждения находится уже знакомая надпись GEFORCE GTX. Она выполнена насыщенным зеленым цветом и обладает равномерной подсветкой, которая знакома пользователям уже по многим сериям последних лет. Как по мне, именно из-за нее у фанатов производителя может появиться желание приобрести карту в исполнении Founders Edition.

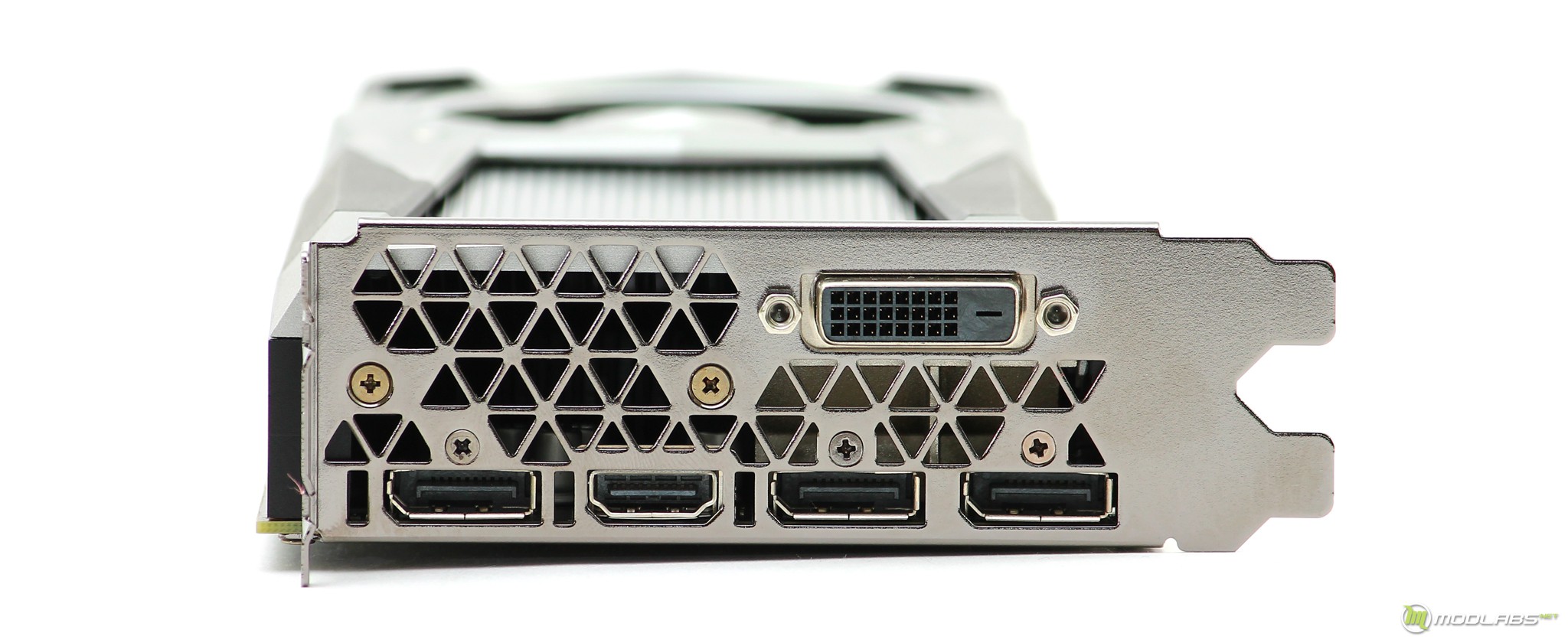

Для подключения дисплеев используется следующий набор портов: три DisplayPort, один HDMI и один DVI-D. Как видим, набор идентичен старшим картам и с помощью переходников старенький монитор на VGA уже не подключить, но оно и к лучшему, на дворе середина 2016’го как ни как.

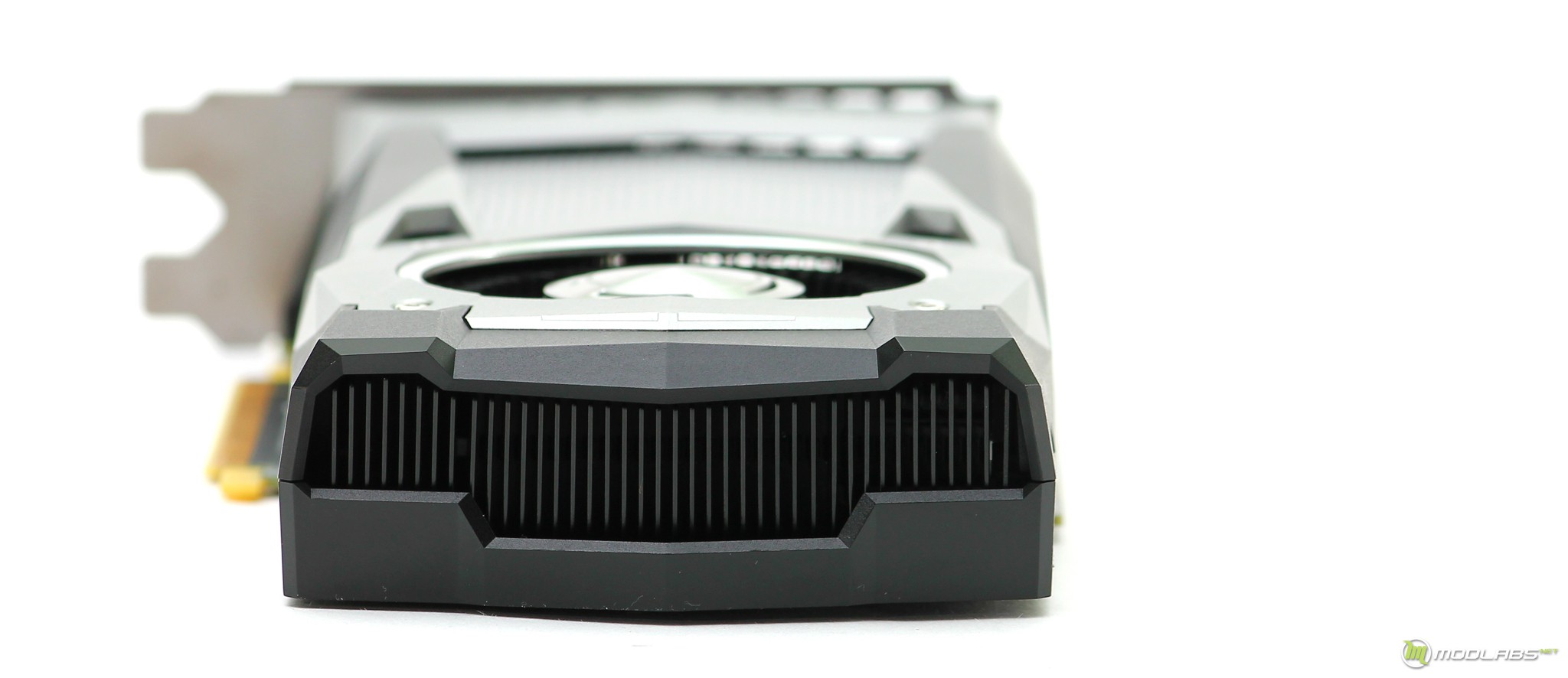

Тыльная сторона системы охлаждения располагает областью для подачи воздуха. Радиатор начинается именно от сюда. Забегая вперед, скажу, что с этим радиатором есть один пунктик, о котором мы узнаем, разобрав карту.

ЧТО ПОД кожухом?

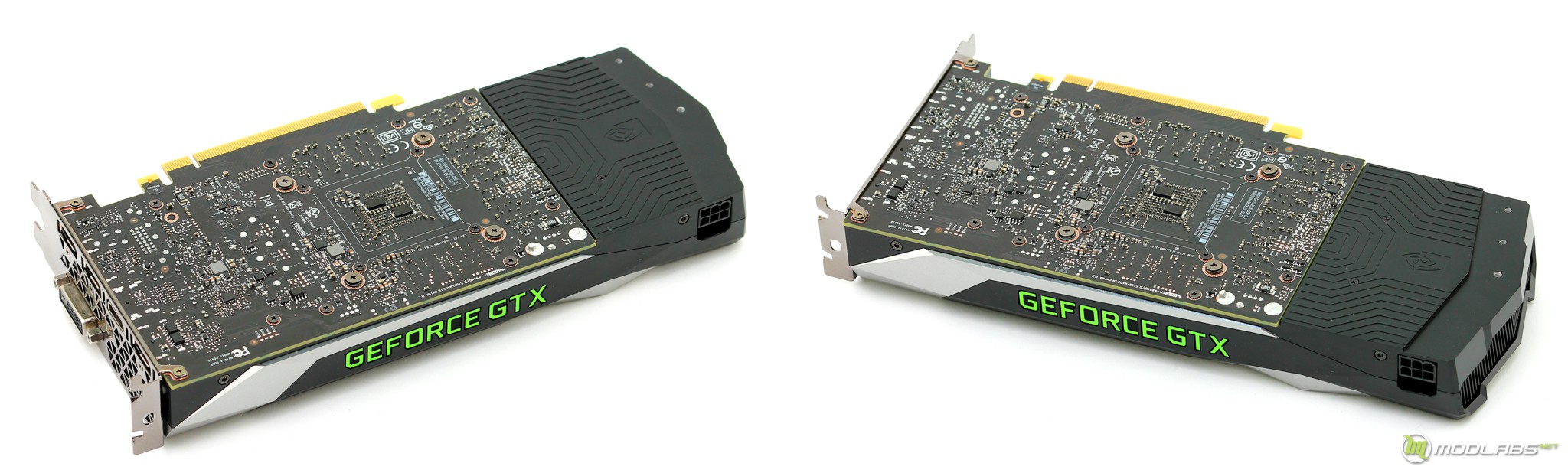

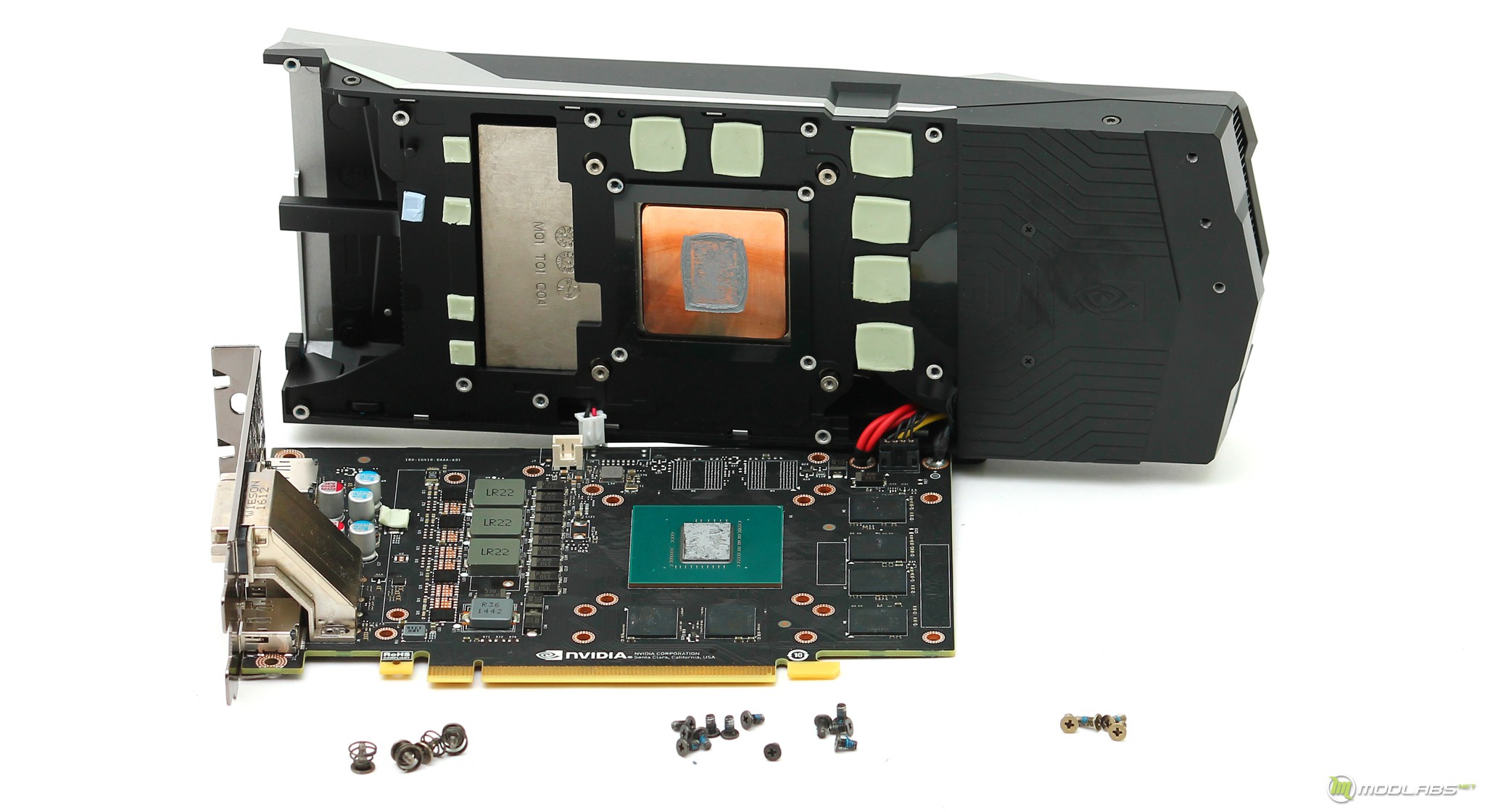

Разборка NVIDIA GeForce GTX 1060 Founders Edition процесс не сложный, но и не тривиальный. Есть четыре болта в районе планки видеовыходов, далее дюжина для фиксации базы системы охлаждения. Четверка подпружиненных болтов используется для фиксации основного радиатора на графическом ядре. Подмечаем, что бекплейт, для перекрытия тыльной стороны печатной платы, не обнаруживается.

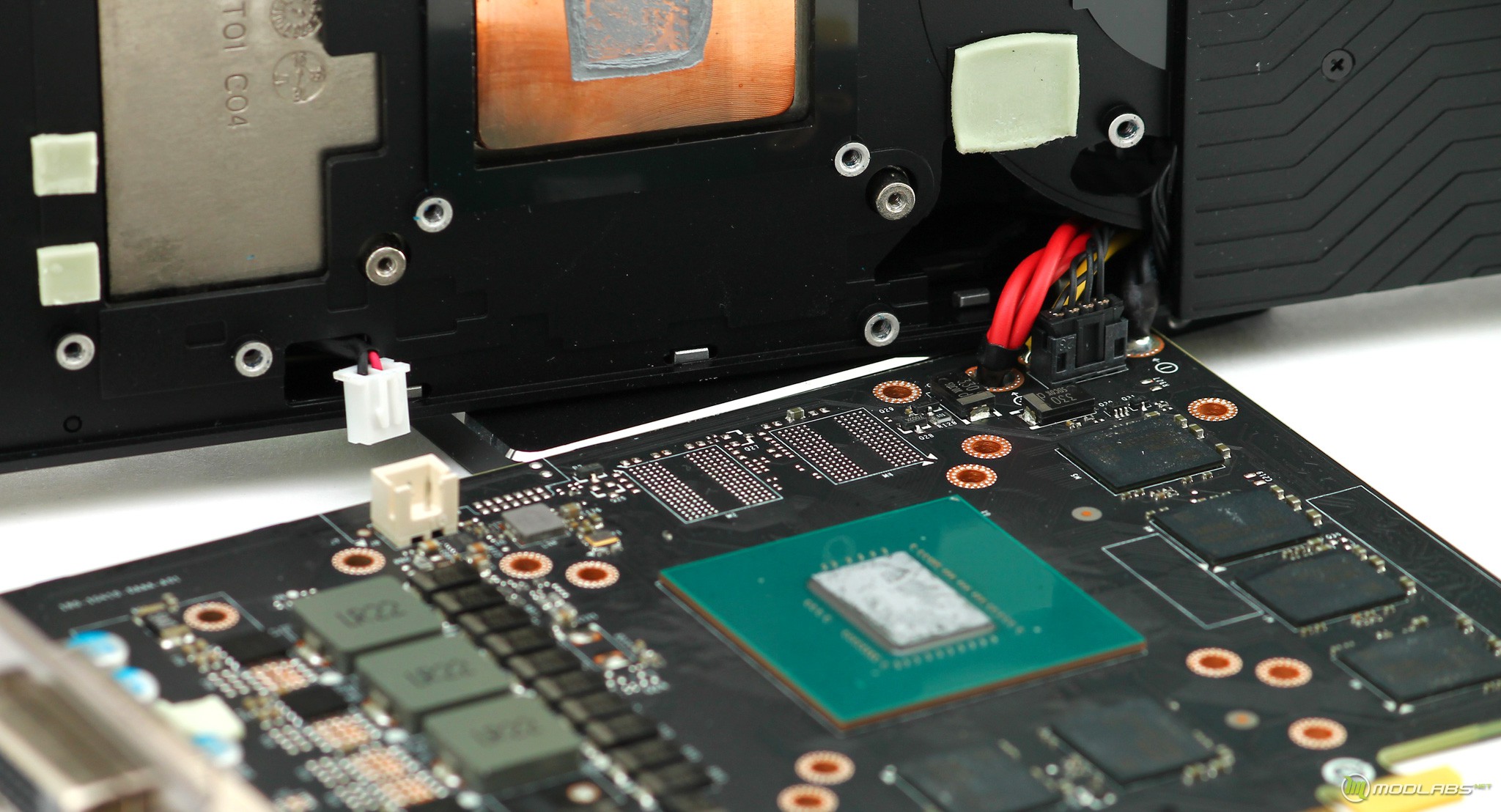

Ранее ко мне не попадали карты с перенесенным коннектором питания, да и не припомню я таких в принципе. Поэтому после откручивания системы охлаждения ситуация была не совсем привычной: кабеля питания припаяны к печатной плате и уходят к разъему через кожух. Среди привычных моментов есть коннекторы для подключения турбины и блока подсветки. В таком состоянии можно заменить термоинтерфейс графического ядра.

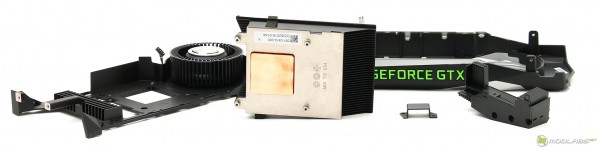

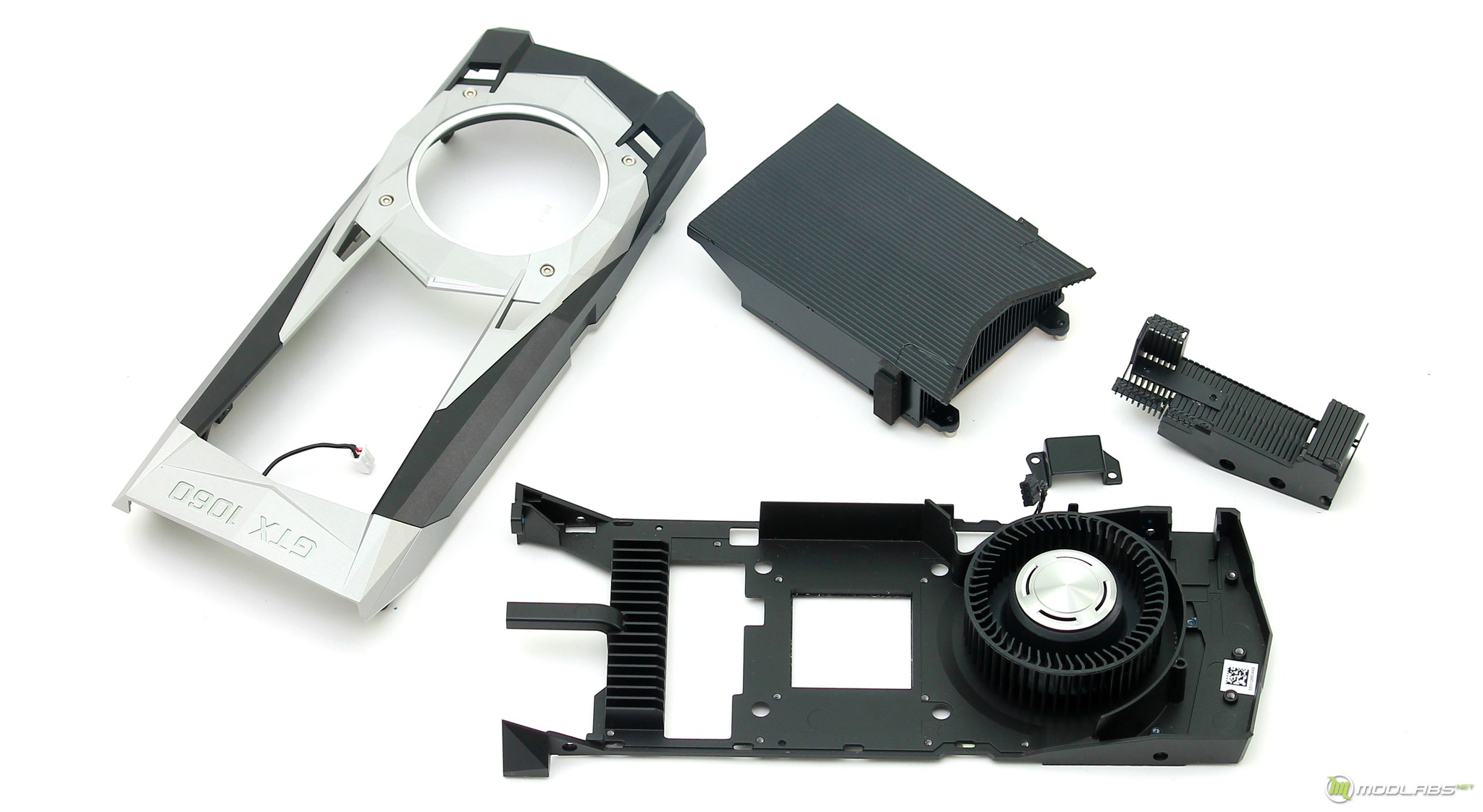

Если приложить еще немного усилий и открутить порядка четырех болтов с шестигранной головкой, то можно взглянуть на строение системы охлаждения. В итоге она состоит из кожуха, металлического основания с турбиной, рассеивающего блока и небольшого радиатора «задника».

За отвод тепла отвечает радиатор с добротным медным сердечником.

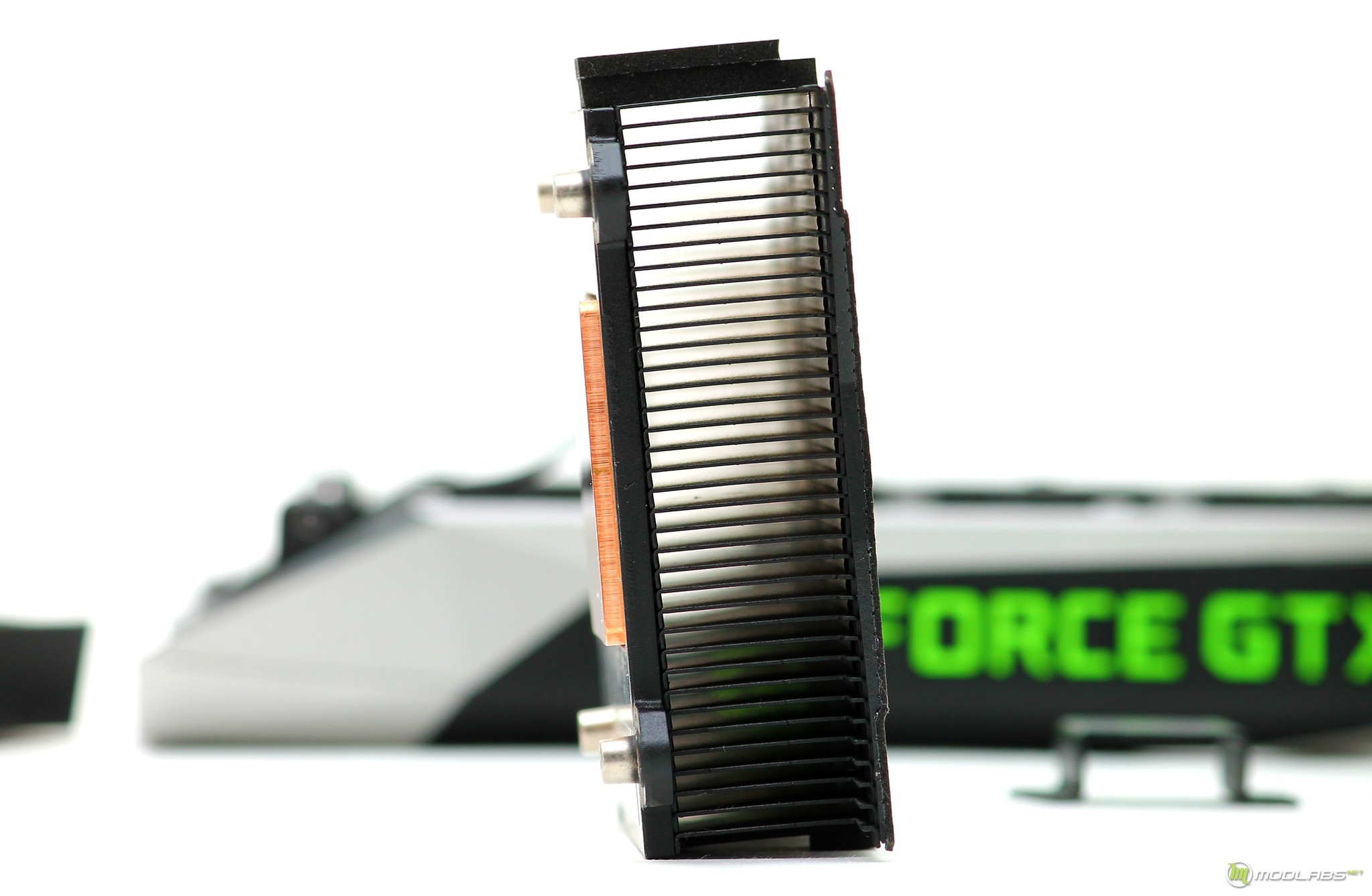

В радиаторе 37 ребер, для сохранения направленного потока используются пара уплотнителей.

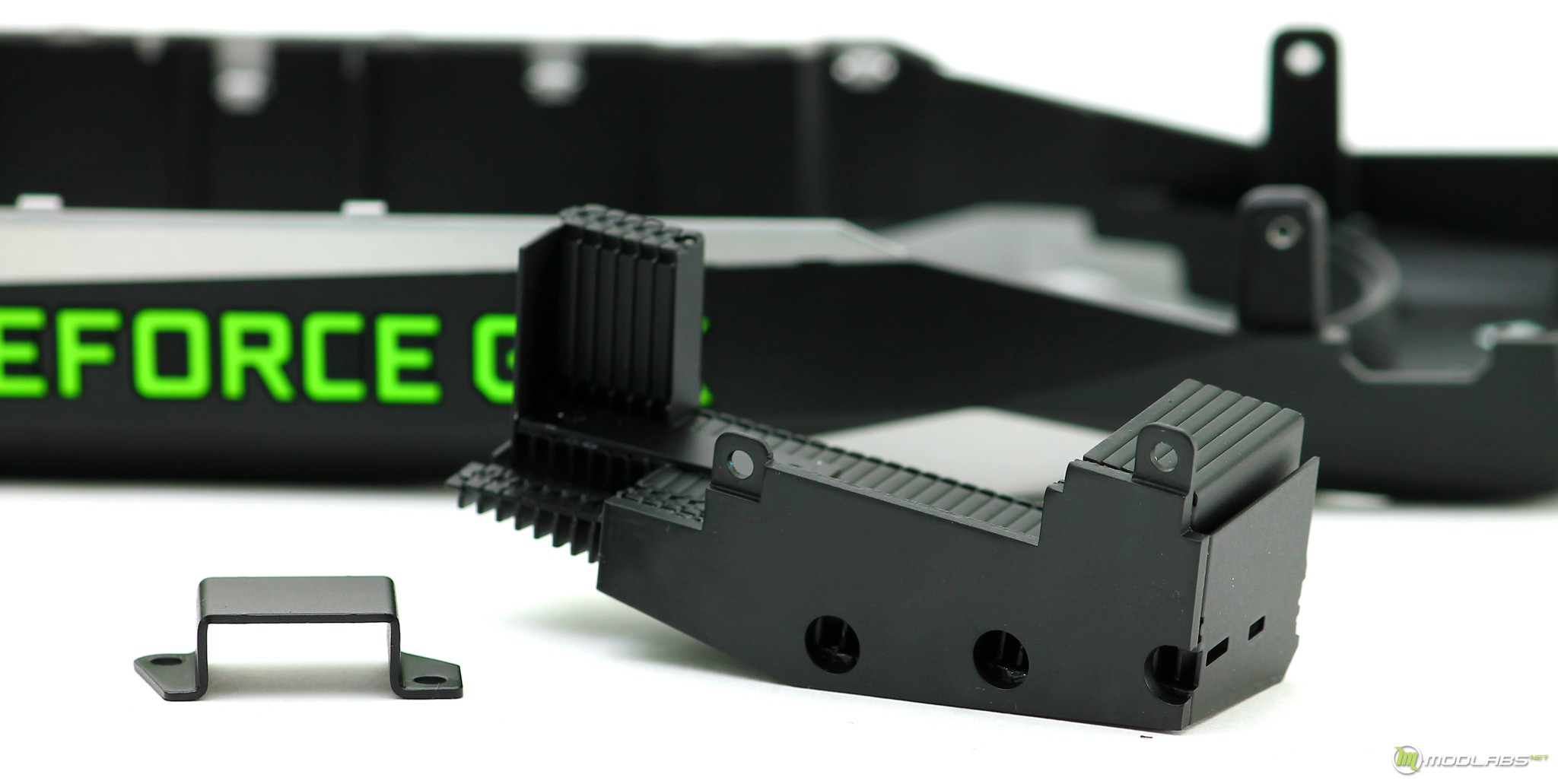

Радиатор тыльной стороны крепится к направляющей раме двумя болтами. В их контакте не используется какой-либо термоинтерфейс, в работе он не особо прогревается. Оно и верно, на эту часть возложена больше защитная и визуальная функции.

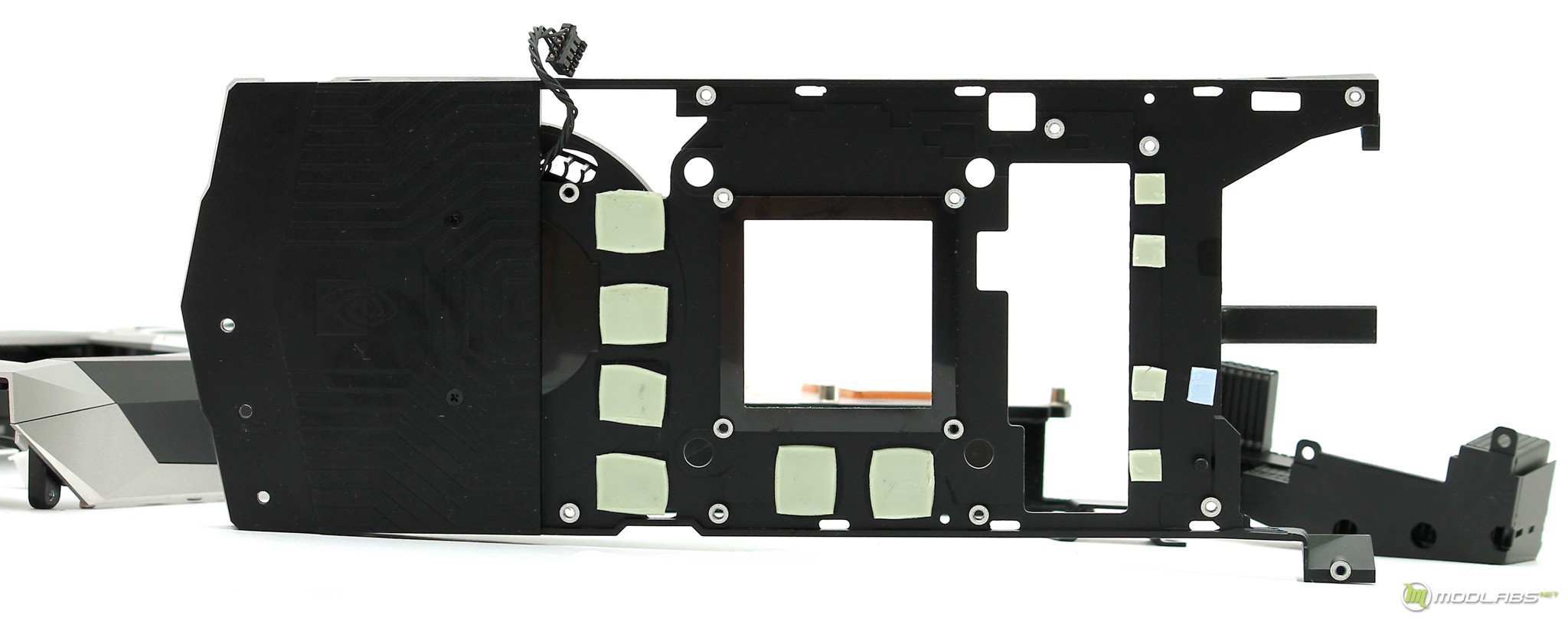

Для охлаждения чипов видеопамяти и основных микросхем есть термопрокладки. Прижим к микросхемам добротный, контакт есть по всей площади.

Как видим, охлаждение GeForce GTX 1060 версии Founders Edition сделано добротно и визуально опрятно. Посмотрим, как система проявит в себя в деле.

Печатная плата

Печатная плата GeForce GTX 1060 Founders Edition компактная и отлично вписывается в формат Mini-ITX. Похоже, система охлаждения была специально сделано добротной, для демонстрации возможностей графического ядра. Как видим, основной набор элементов расположился именно на лицевой стороне PCB, здесь все чипы видеопамяти и основные элементы системы питания. Да, переходник питания выглядит не привычно.

Маркировка графического кристалла GP106-400-A1. Кристалл выпушен на 20 недели текущего года и не имеет защитной рамки. Размер самого кристалла не большой и составляет 200 мм².

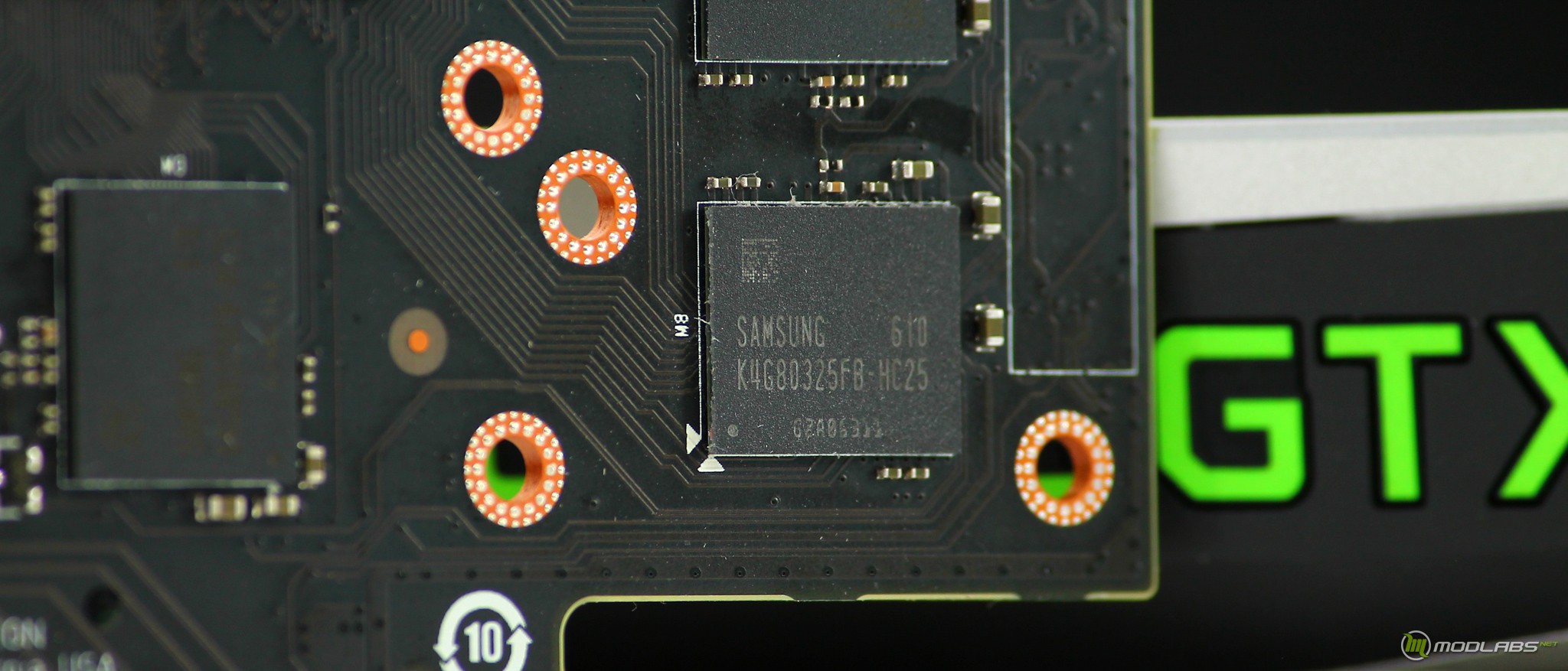

Для набора заявленного объема видеопамяти в 6Гб используется шесть микросхем с маркировкой K4G80325FB, это знакомые нам чипы GDDR5 от компании Samsung.

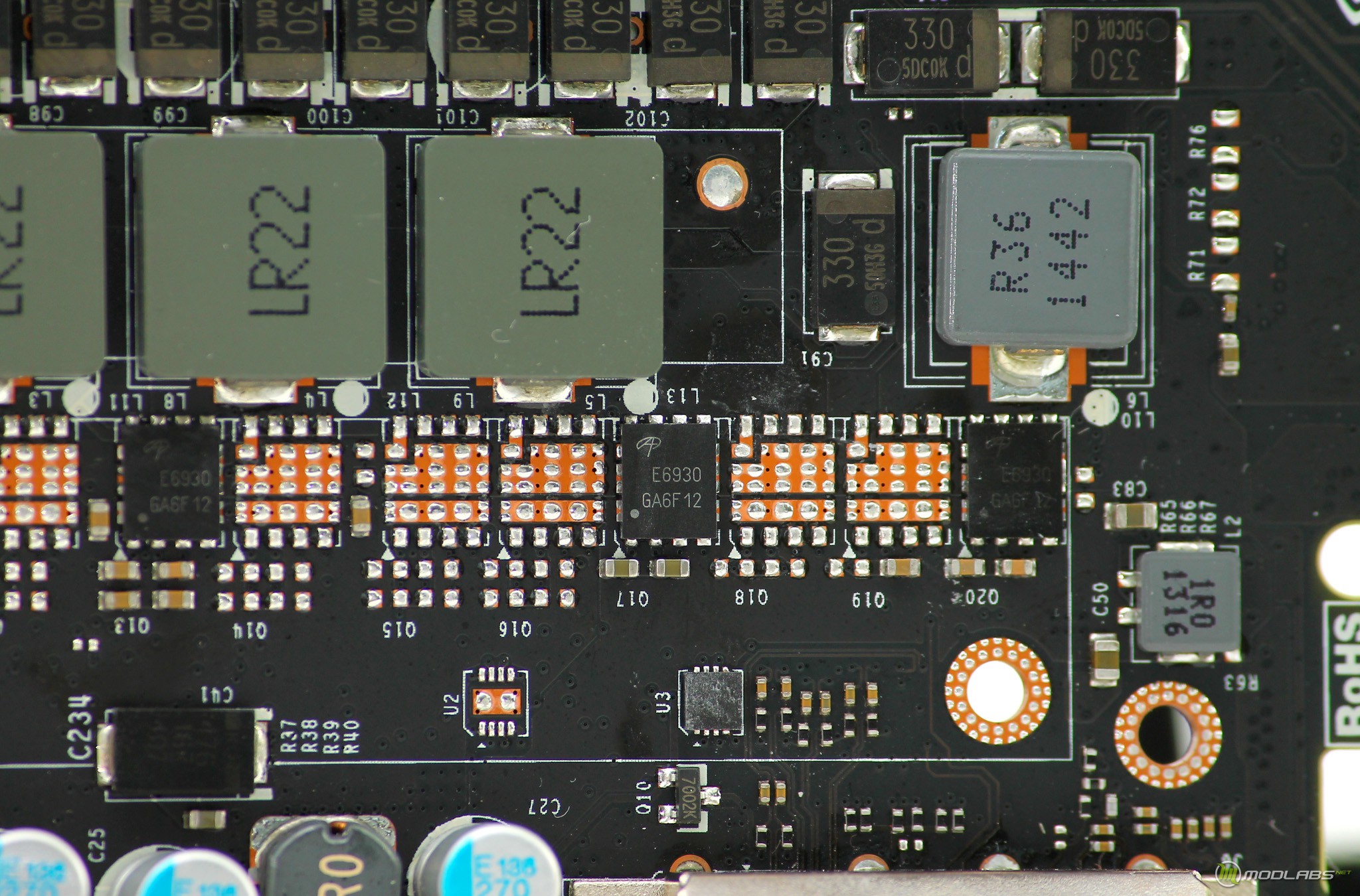

Система питания графического ядра трехфазная, видеопамяти однофазная. Примечательно, но для всех фаз на печатной плате есть посадочные места под дополнительные элементы, по умолчанию распаяно по одной сборке E6930 GA6F12 на каждую фазу.

На этом мы заканчиваем визуальные осмотры и переходим к тестированию.
