Миниатюрные системы на базе материнских плат Mini-ITX продолжают активно отвоевывать свою долю в сердцах, компьютерах энтузиастов. Если забыть о любимом процессоре последней пятилетки, да-да я о том самом Intel Core i5-2500K, и вспомнить об актуальных решениях на базе архитектуры Skylake, то появляется необходимость обратиться к платам на Socket 1151. Сегодня к нам на тестирование попала актуальная моделька MSI Z170I Gaming Pro AC. Давайте посмотрим на ее особенности, узнаем о плюсах и как всегда постараемся найти минусы :).

Комплект поставки

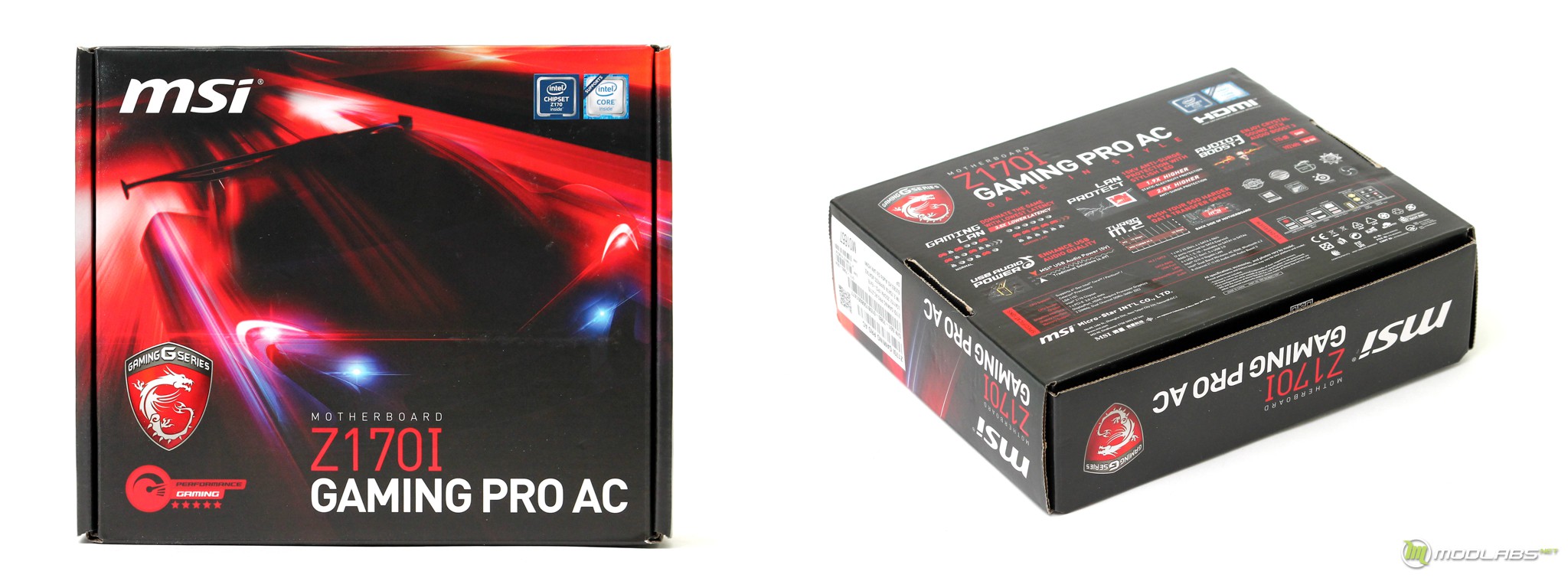

Знакомство с материнской платой мы начнем с упаковки. Она выполнена в стандартных размерах, имеет яркий дизайн, но самое главное явно отражает название, указывает на перечень технических характеристик и технологий.

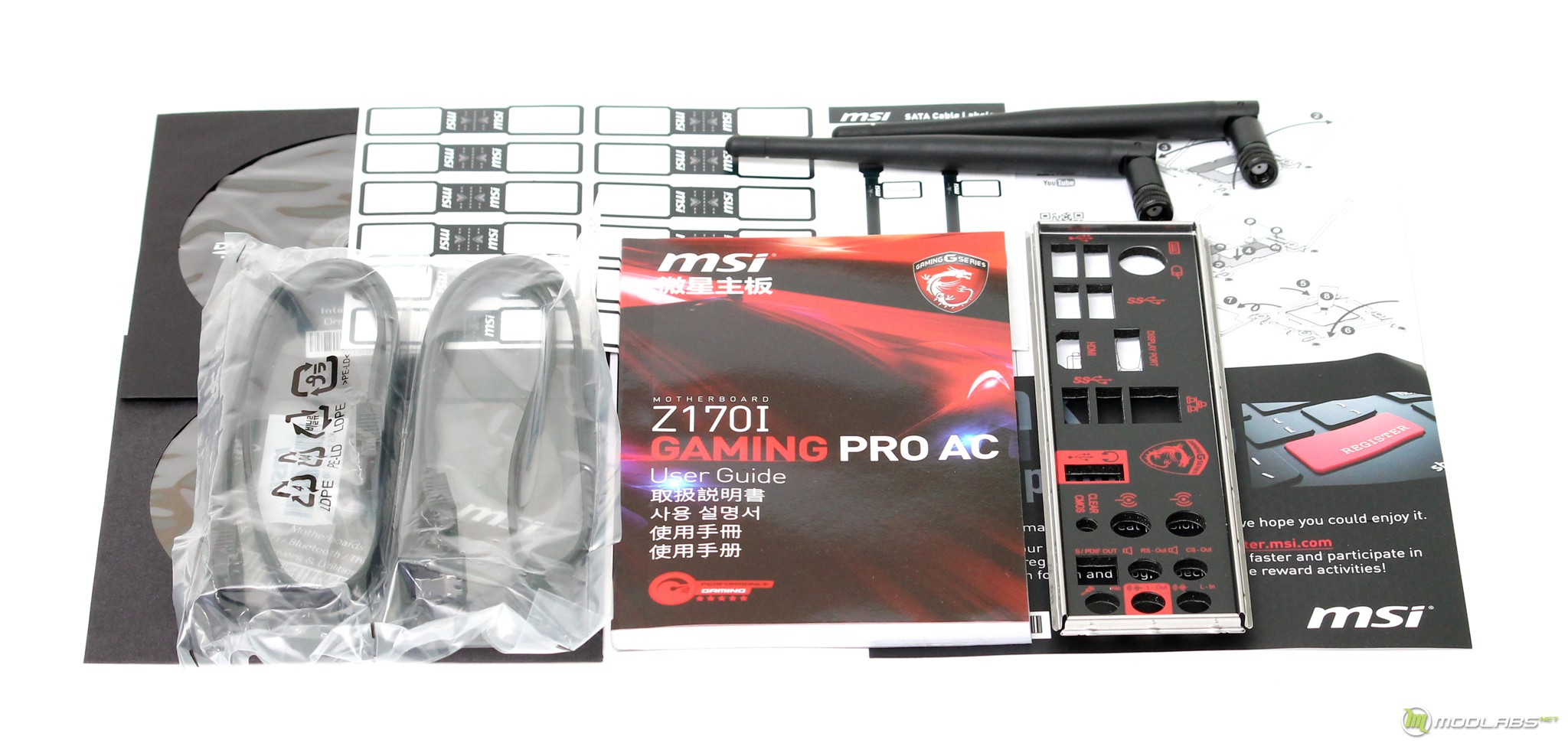

Комплект поставки в целом можно назвать обыденным. В нем нашлось место для руководства пользователя, нескольких «квик-гайдов», набора для маркировки накопителей, дисков с драйверами и ПО. Из функциональных частей примечательно наличие добротной заглушки для корпуса, двух Wi-Fi антенн и пары черных SATA-кабелей.

Внешний осмотр

MSI Z170I Gaming Pro AC относиться к эталонному форм-фактору Mini-ITX, от сюда и соответствующие размеры в 170x170 миллиметров. Визуально плата выкрашена в черно-красной гамме и имеет несколько дизайнерских решений, на которых мы еще остановимся.

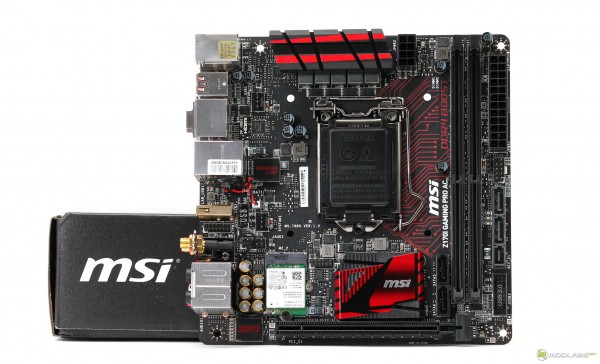

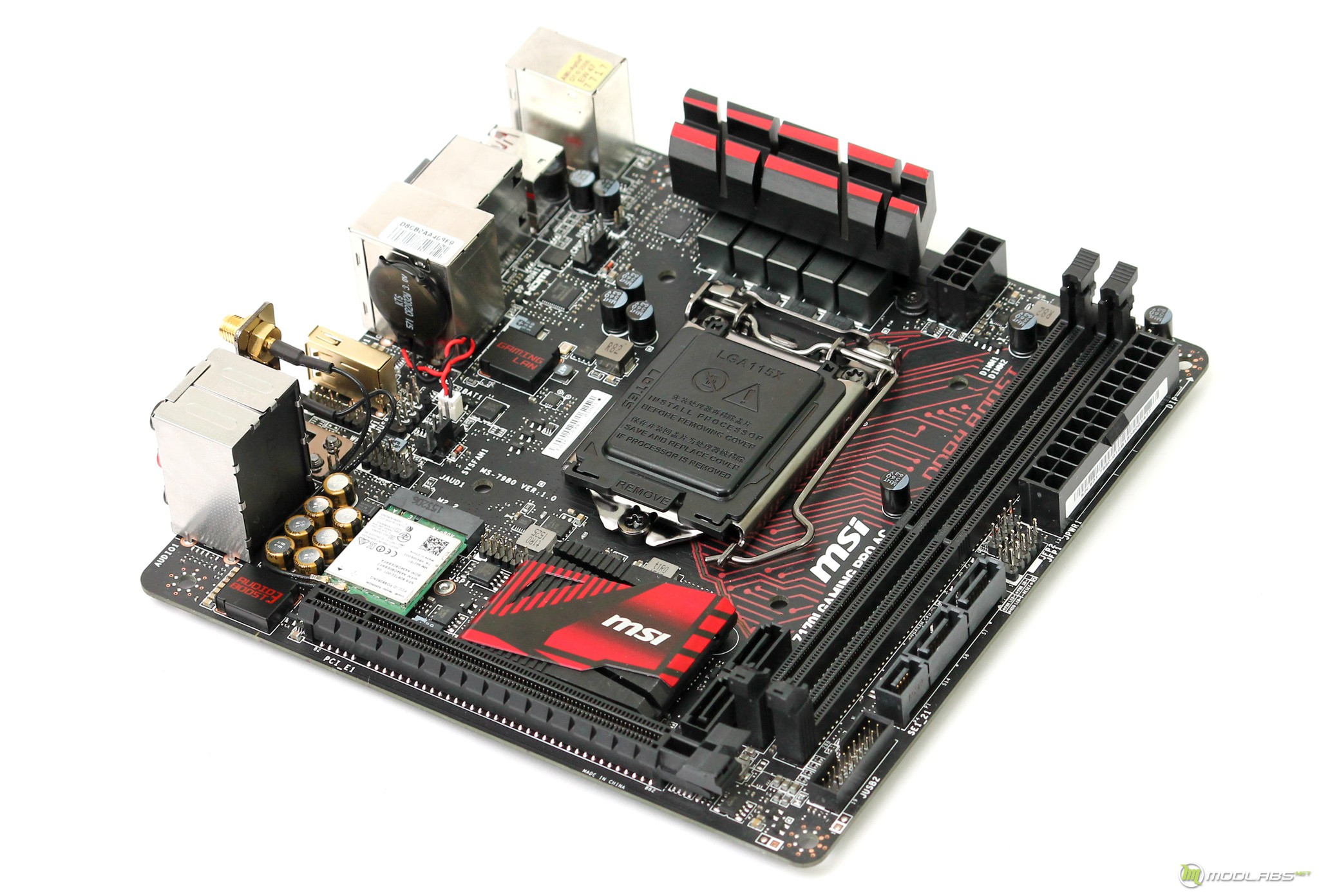

Общее расположение элементов MSI Z170I Gaming Pro AC, далее более детально.

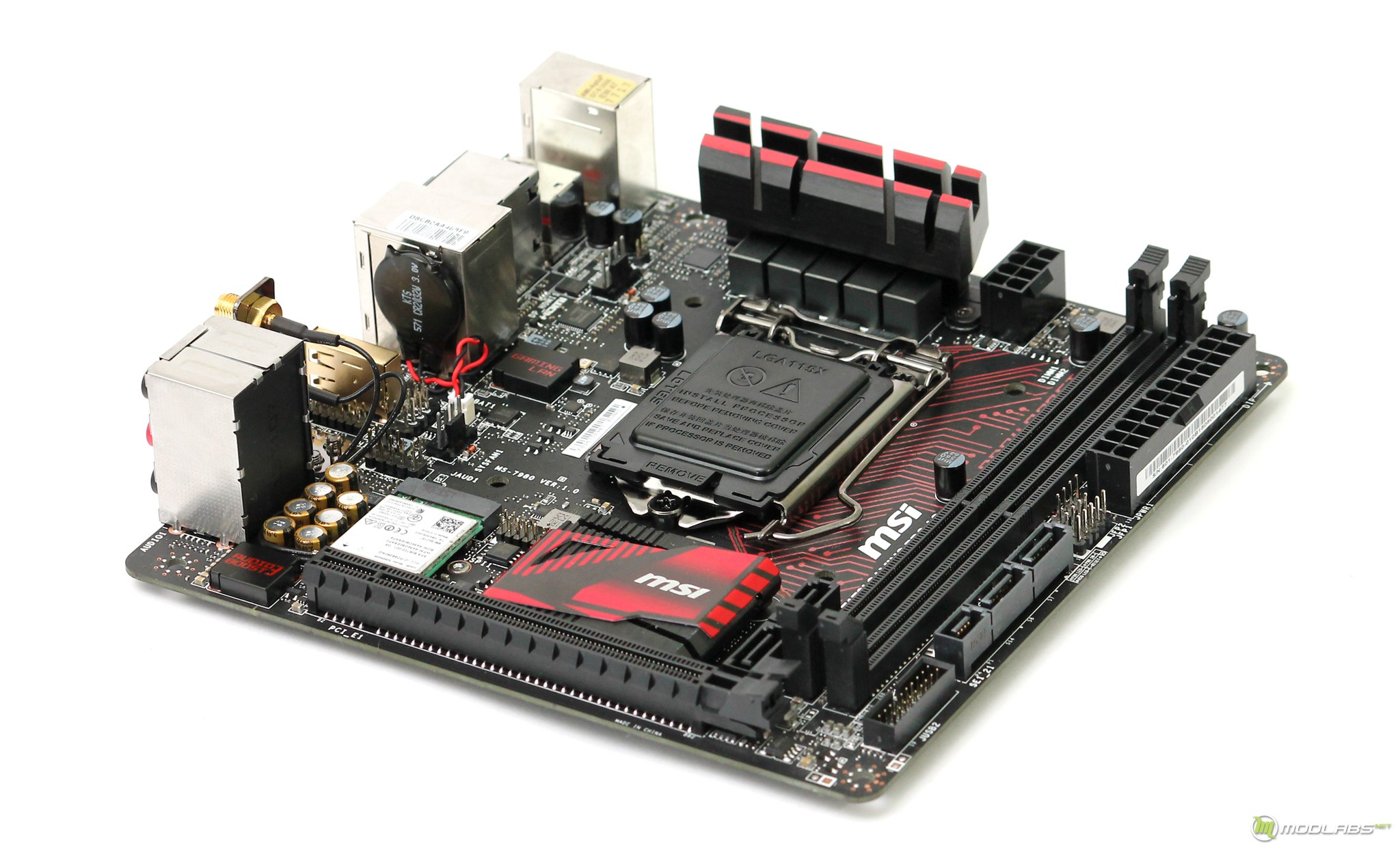

Как и положено компактной плате - сосредоточение элементов максимальное, но другого мы и не ожидали. Массивная область платы выделена под процессорный разъем, который расположился с небольшим смещением верх. Так же взгляд притягивают слоты для оперативной памяти и PCI Express.

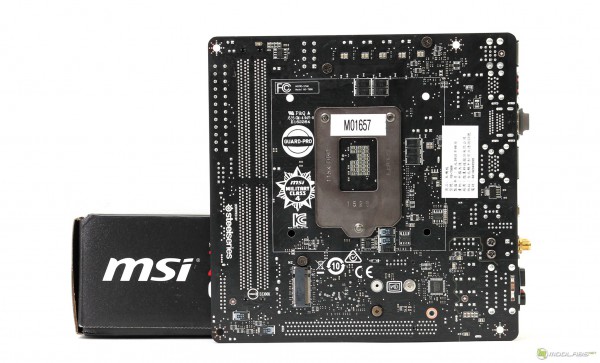

Обратная сторона платы может похвастаться не только наличием компонентов обвязки, но и некоторых микросхем из систем питания. Однако, здесь самым интересным компонентом является разъем для накопителей M.2, который поддерживает установку модулей длинной в 42 и 60 миллиметров. Забегая немного вперед, скажу, что элементы вокруг прижимной пластины сокета не позволили установить штатную резиновую прокладку для бекплейта системы охлаждения EKWB EK-KIT X240.

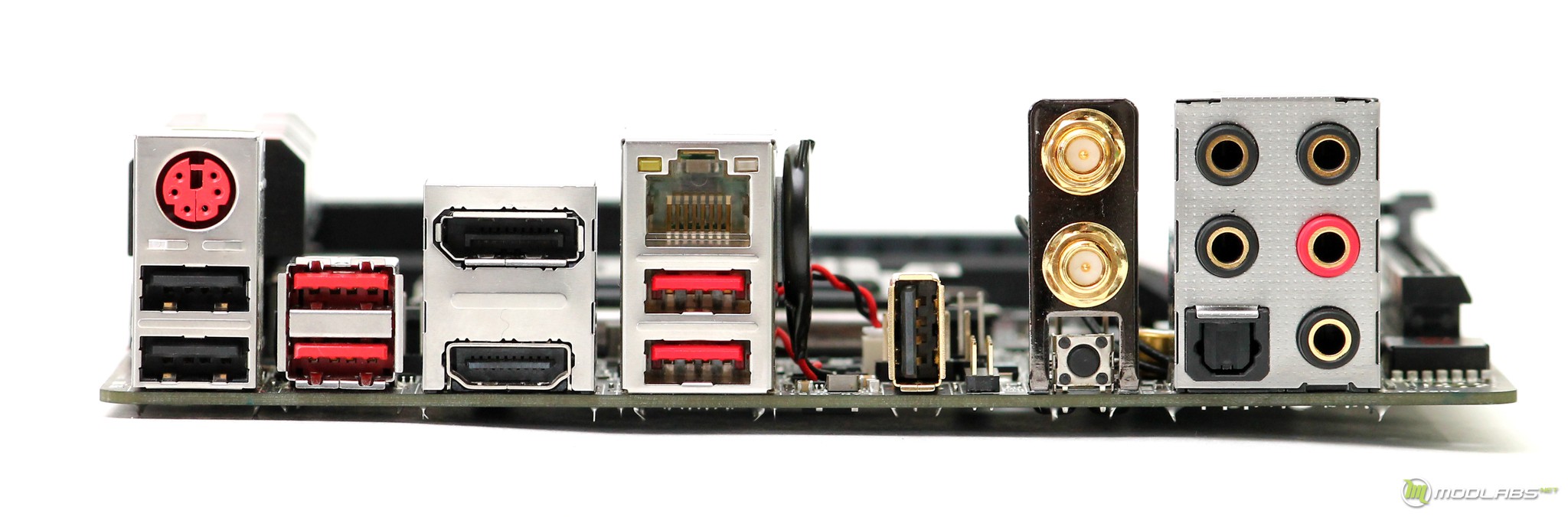

Панель ввода-вывода платы содержит довольно стандартный перечень разъемов. Среди них можно отметить наличие: DisplayPort и HDMI, универсального PS/2, шести USB различных эпох и одного специального «аудио USB», пять аудио разъемов и S/PDIF, здесь же по умолчанию установлена клавиша Clear CMOS и гнезда для Wi-Fi антенн.

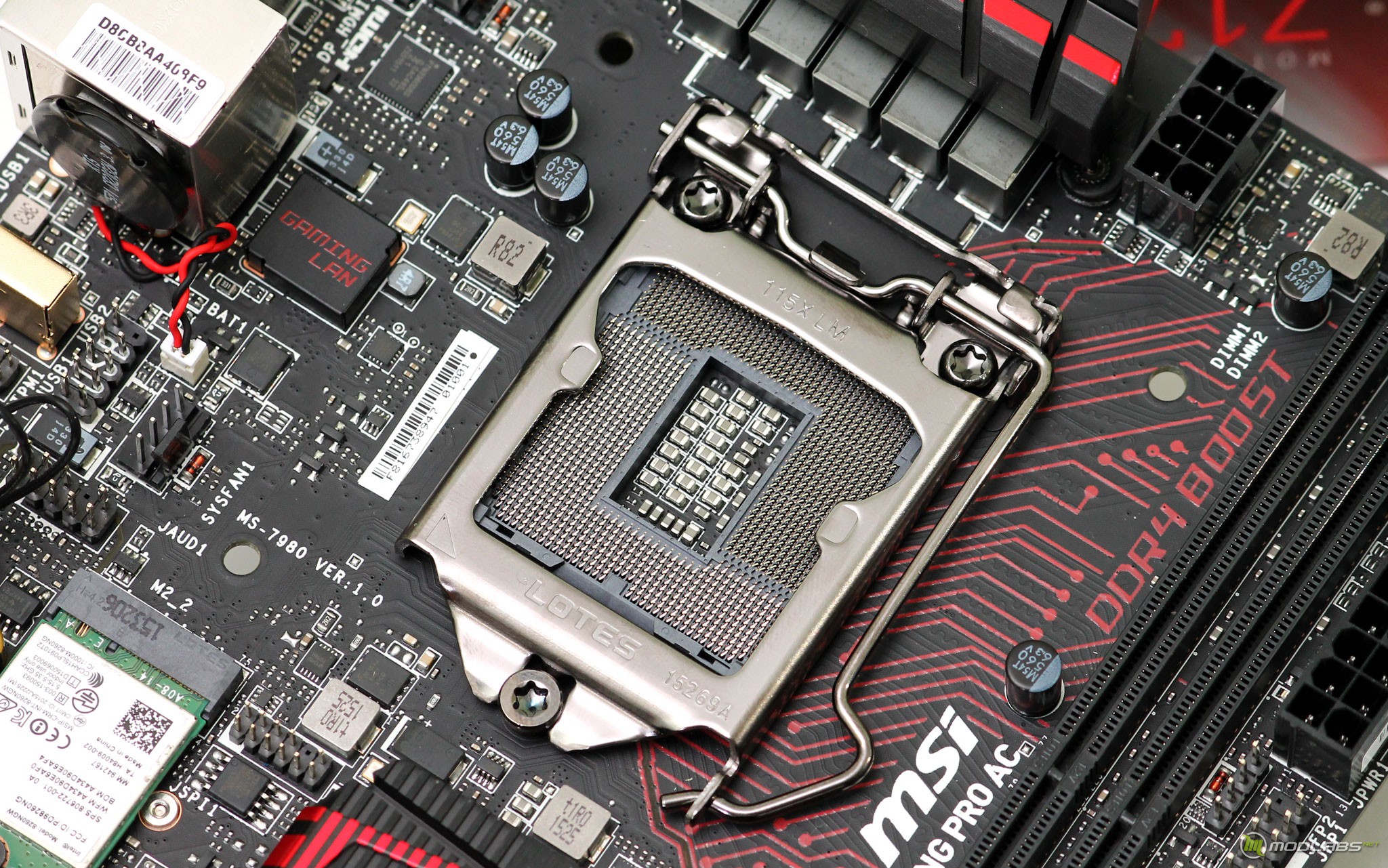

Для никого не секрет, что LGA1151 предназначен для установки процессоров Intel Core i7/i5/i3 6-го поколения. Каких-либо примечательных особенностей его исполнения на MSI Z170I Gaming Pro AC не обнаруживается.

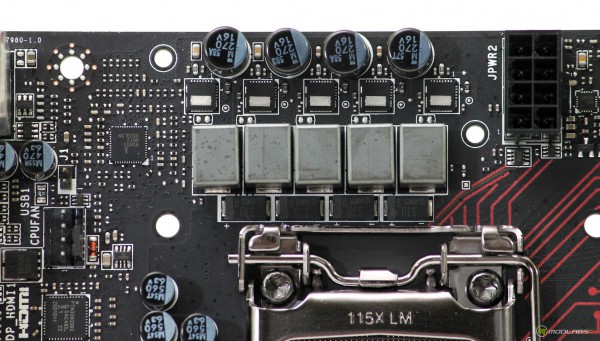

За питание процессора отвечает пятифазная система под управлением ШИМ-контроллера Intersil Corporation ISL95855. В каждой фазе применяются DrMOS-сбоки FDMS3669S. В строении сборок примечательно наличие открытой области теплообмена по средствам металлической вставки, такой подход может улучшить температурный режим, что в случае компактных систем очень и очень актуально.

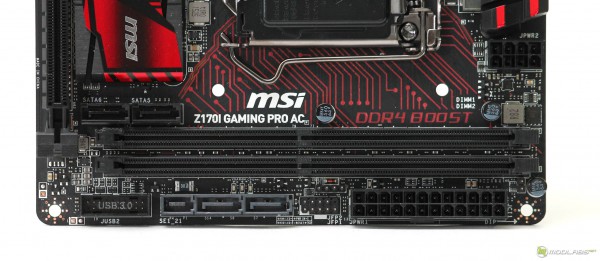

Для установки оперативной памяти предназначены два полноразмерных DIMM-слота стандарта DDR 4. Слоты обладают плавающей защелкой на верхней грани, нижняя часть статична. Так на MSI Z170I Gaming Pro AC можно возгрузить до 32 ГБ оперативной памяти с максимальной частотой в 4200 MHz, при разгоне конечно :). Отметим, что производитель очень интересно оформил контактные дорожки на пути процессор-память.

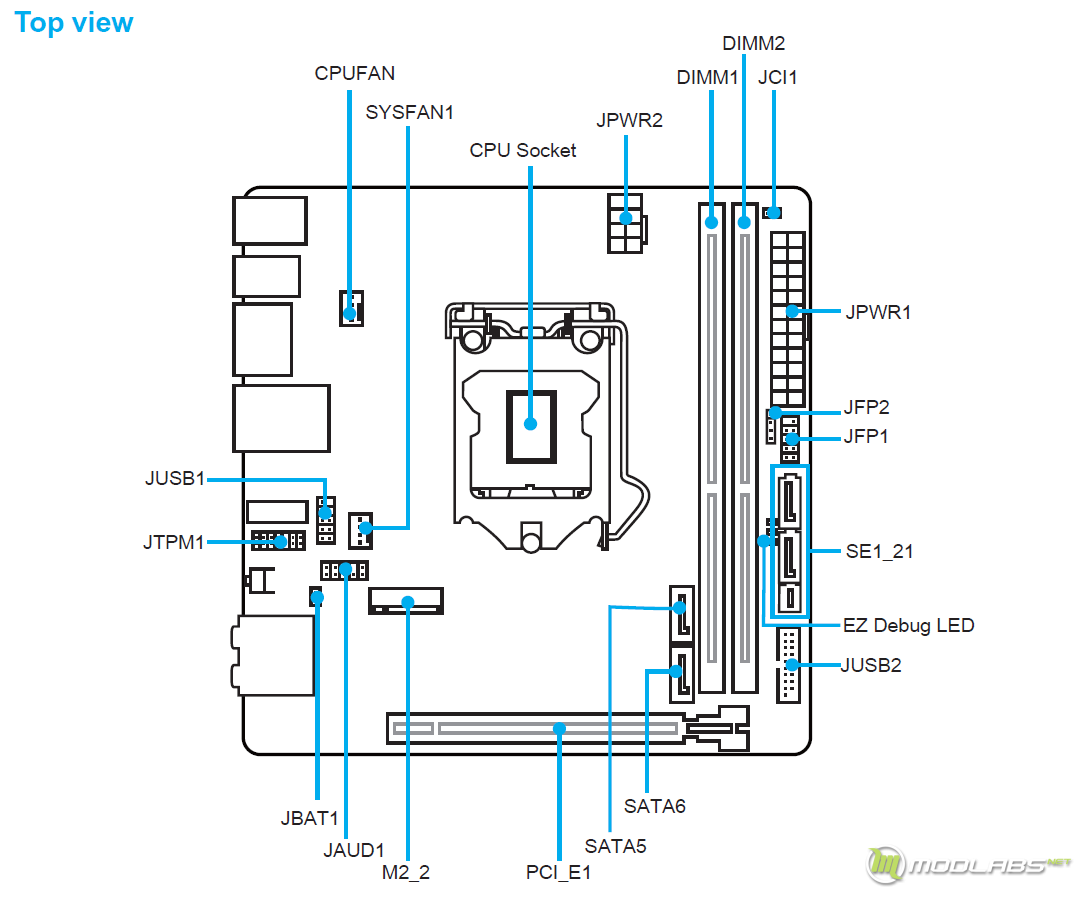

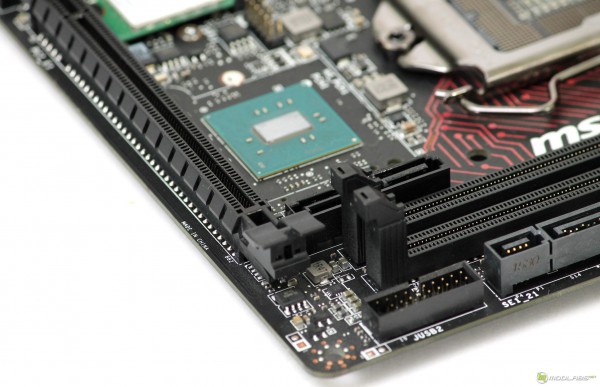

Далее по фото обращаем внимание на наличие четырех SATA слотов с возможностью подключения одного SATA-E накопителя. Здесь же есть небольшая площадка светодиодов, которые помогут определить ошибку запуска, MSI назвали технологию EZ Debug LED.

Так же отметим, что питание для платы подается при помощи стандартных разъемов. Вертикальное расположение 8-pin разъема в некоторых случаях может вызвать не самую красивую укладку проводов. Хотя, если постараться красиво можно сделать всегда ;).

Хочу отметить что два SATA-разъема находятся за планками оперативной памяти, что не всегда супер удобно. Но все габаритов ради...

Описать перечень слотов расширения на плате Mini-ITX обычно очень легко. Вот и на MSI Z170I Gaming Pro AC есть только один PCI Express 3.0 x16. Здесь хочется вспомнить об одном кембрике на упаковке, им будет Military Class 4. В частности, новая технология VGA ARMOR, благодаря увеличенному количеству точек пайки, слоты PCI Express должны перестать повреждаться под весом нынешних видеокарт. У меня возникает только два вопроса: раньше слоты ломались? Почему пайка усилена только с одной стороны слота (смотрим фото обратной стороны платы)?

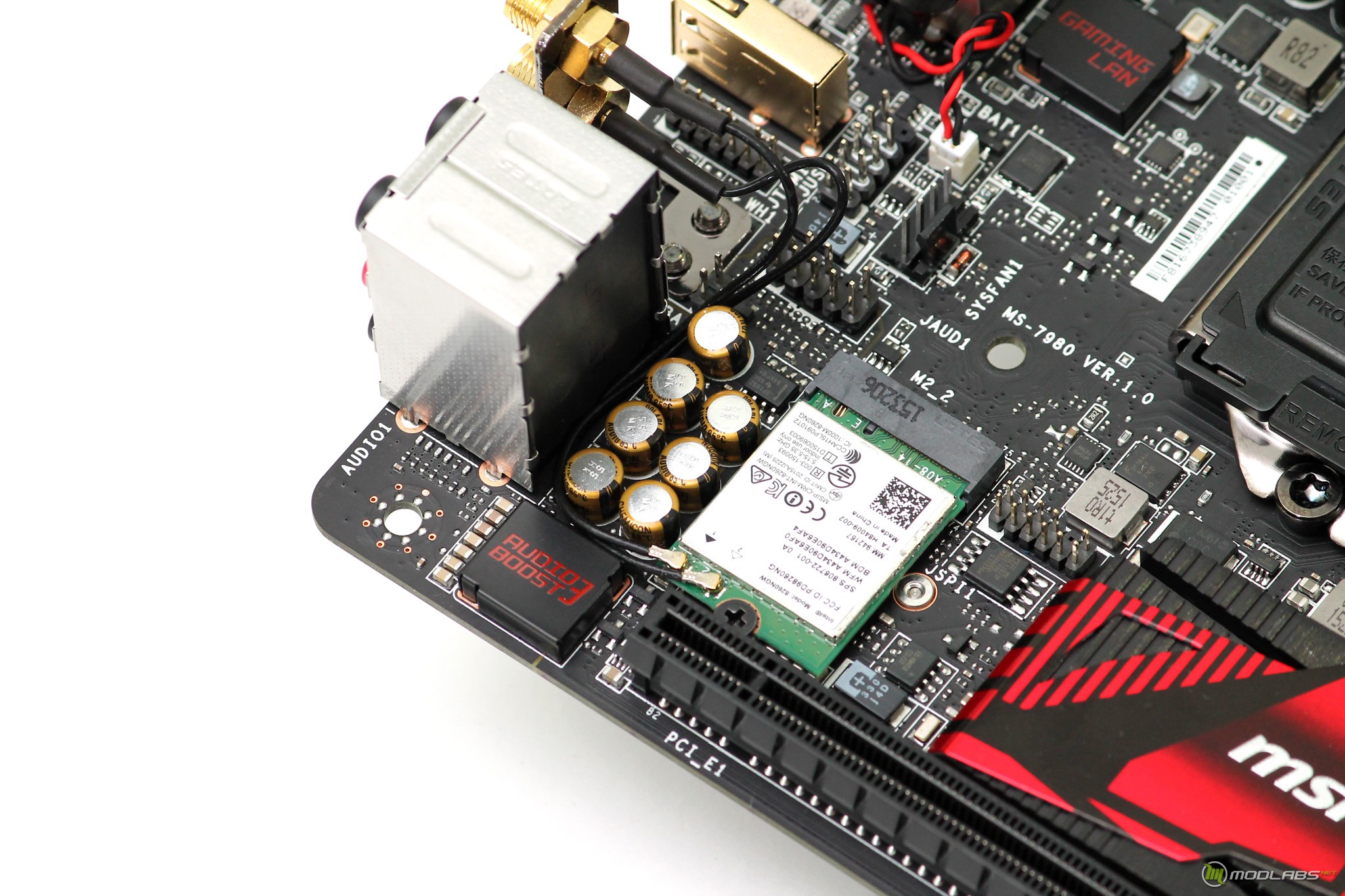

Однако, если углубиться в размышления о слотах расширения, можно верно подметить, что на плате есть еще один M.2 слот, в который по умолчанию установлен Wi-Fi модуль Intel 8260. Он обеспечивает поддержку стандартов 802.11a/b/g/n/ac и реализует функции Bluetooth 4.2. Кстати, модуль позволяет задействовать технологию Intel Wireless DisPlay для подключения внешних дисплеев.

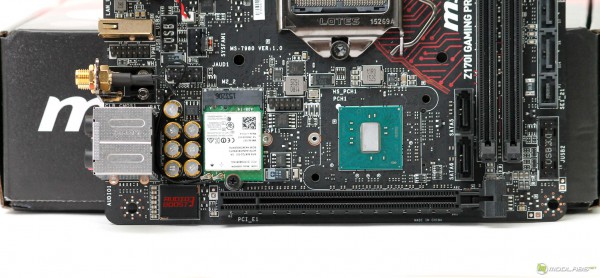

MSI очень хорошо подчеркивает технологии в части звука, вся система носит название Audio Boost 3. Здесь производитель применил 7.1 канальный HDA кодек Realtek ALC1150. В компонентной базе мы находим операционный усилитель Texas Instruments OPA1652 и конденсаторы от компании CHEMI-CON. Так же заявлено выделение «звуковой» области печатной платы от остальной PCB, что самое удивительное данное выделение присутствует даже при таких габаритах.

Отдельно хочу остановиться на технологии USB Audio Power PRO, которая по терминологии производителя должна улучшить звучание в гарнитурах, которое используют подключение по USB порту за счет: позолоченных контактов и более стабильного напряжения в 5В. Кстати, плата имеет сертификацию SteelSeries. Здесь есть третий вопрос, наверное, без ответа, а разве в USB может быть другое напряжение?

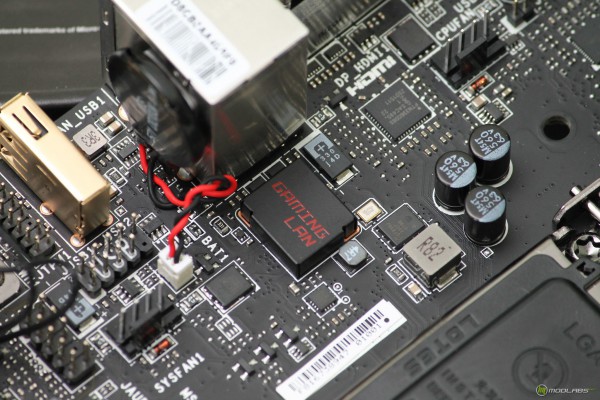

Следующим фото хочется отметить сетевой интерфейс, который берет свое начало от гигабитного контроллера Intel I219V. На программном уровне MSI предлагает распределять весь сетевой трафик на игровой и прочий. Здесь же нужно отметить реализацию защиты от различных разрядов, LAN Protect по терминологии производителя.

Система охлаждения

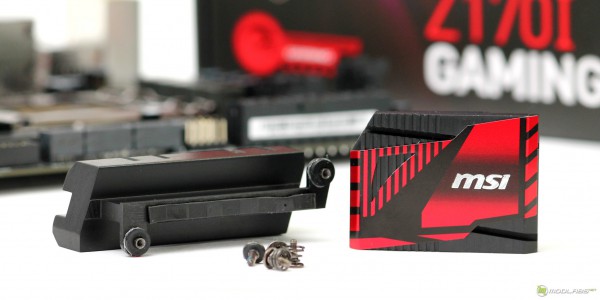

За охлаждение элементов платы отвечает пара раздельных радиаторов из алюминиевого сплава. Оба визуально продолжают общий дизайн платы, обладают небольшими размерами и достаточно посредственным оребрением, но такой подход мы уже неоднократно встречали. Для крепления радиаторов используются болты.
