14/11/2014 - 07:09 [ ]Хорошее сочетание. Обзор MSI 970 GAMING и AMD FX-8370e

ОГЛАВЛЕНИЕ:

Некоторые комплектующие, попадающие на наш тестовый стенд заставляют изучить их очень основательно, так как каждый компонент в их составе реализован по-новому или претерпел значительные изменения с прошлого знакомства. Однако бывают и другие ситуации, когда новый компонент настолько знаком, что приходится сильно постараться, что бы найти эти самые изменения, о которых говорят производители в своих презентационных слайдах.

Мы не ошибёмся, если скажем, что с платформой  AM3+ от компании AMD должны быть знакомы все пользователи интересующиеся железом и если не лично, то заочно обязательно. Эта платформа является настоящим долгожителем нашего времени. Все бы хорошо, если бы не менялась только платформа, можно сказать это идеальный вариант, но и в строю процессоров для AM3+ наблюдается основательная стагнация.

Так процессоры серии FX по-прежнему основываются на архитектуре Vishera, анонсированной еще в 2012 году… Интересно, что AMD очень успешно продвигается в двух других направлениях, к ним относятся решения начального уровня Athlon и Sempron для сокета FS1b и конечно же среднеуровневые ускорители вычисления A-Series для платформы FM2+, а вот в сегменте энтузиастов все тихо. Конечно, небольшое движение есть, но оно происходит по натоптанной дорожке, вокруг уже упомянутой архитектуры Vishera, основанной на 32-нм технологии, что сегодня немного настораживает.

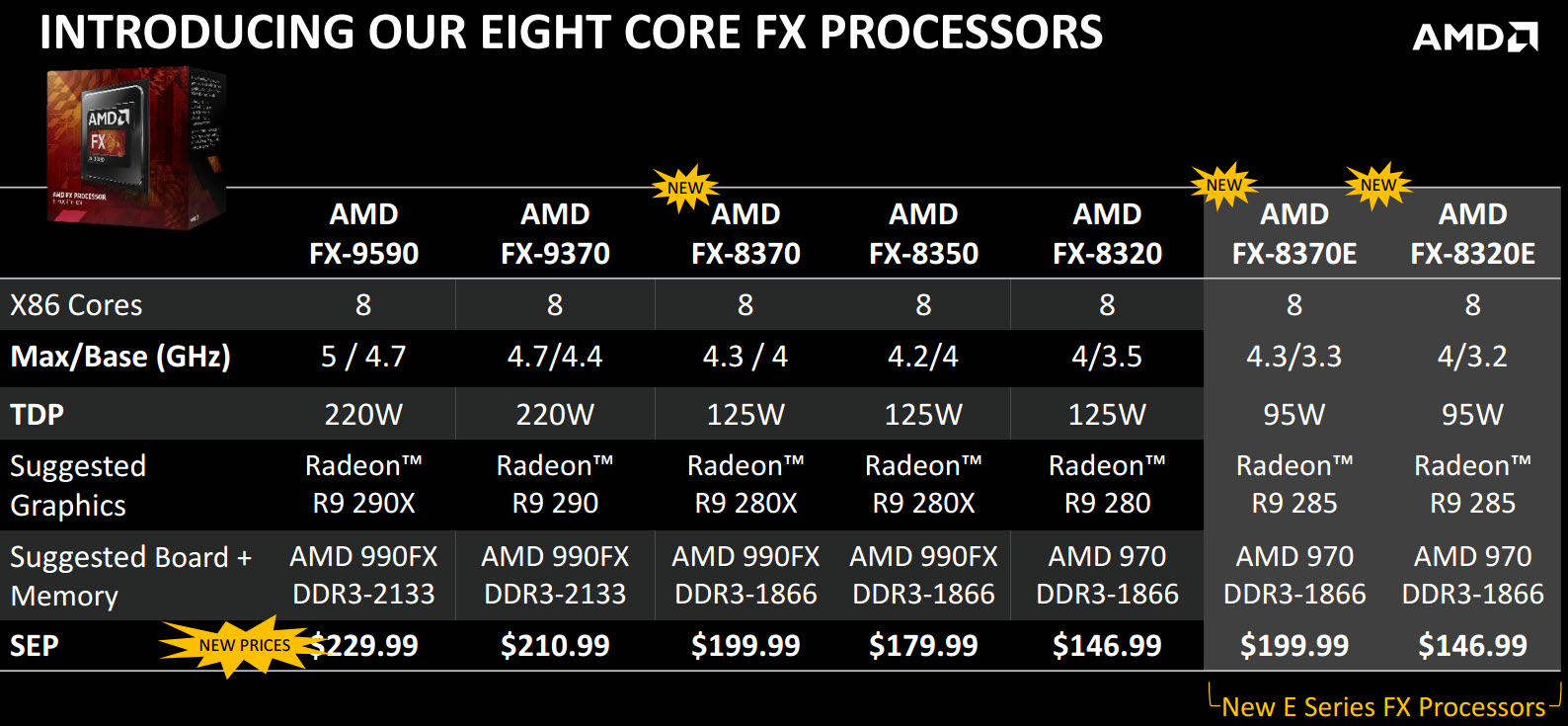

Примером таких движений, может служить недавно представленные публике три новых вариации на тему Vishera, встречаем FX-8370, FX-8320E и FX-8370E. И если первый из тройки оперирует почти полностью аналогичными характеристиками, то два вторых привлекают внимание буквой «е» в своем названии, она кстати отвечает за показатель TDP, который у новинок оптимизирован и составляет уже более интересные 95 Вт.

ADM FX-8370e

Как говорится, дыма без огня не бывает, поэтому немного ранее анонса новых процессоров, компания MSI представила публике материнскую плату 970 GAMING. Плата является первым представителем платформы AM3+ в серии GAMING, основывается на наборе системной логике AMD 970 и использует южный мост SB950. Похоже, это заранее нацеленный вариант на будущих владельцев FX-8320E и FX-8370E. Давайте проверим, на что способны вышеупомянутые новинки. Предлагаю начать с материнской платы.

Плата прибыла к нам в стандартной по размерам упаковке, однако на фоне коробок от топовых решений она была немного стройной :). В оформлении, как и у других решений из серии GAMING, повсеместно используются темные тона с изображением дракона. Заметная надпись отчетливо указывает на модель 970 GAMING, а пара напечатанных кемпбриков говорят об используемых технологиях и типе поддерживаемых процессоров. Обратная сторона содержит более подробное описание, оно представляет собой немного сокращенную версию официальной страницы посвящённую данной плате.

MSI 970 GAMING

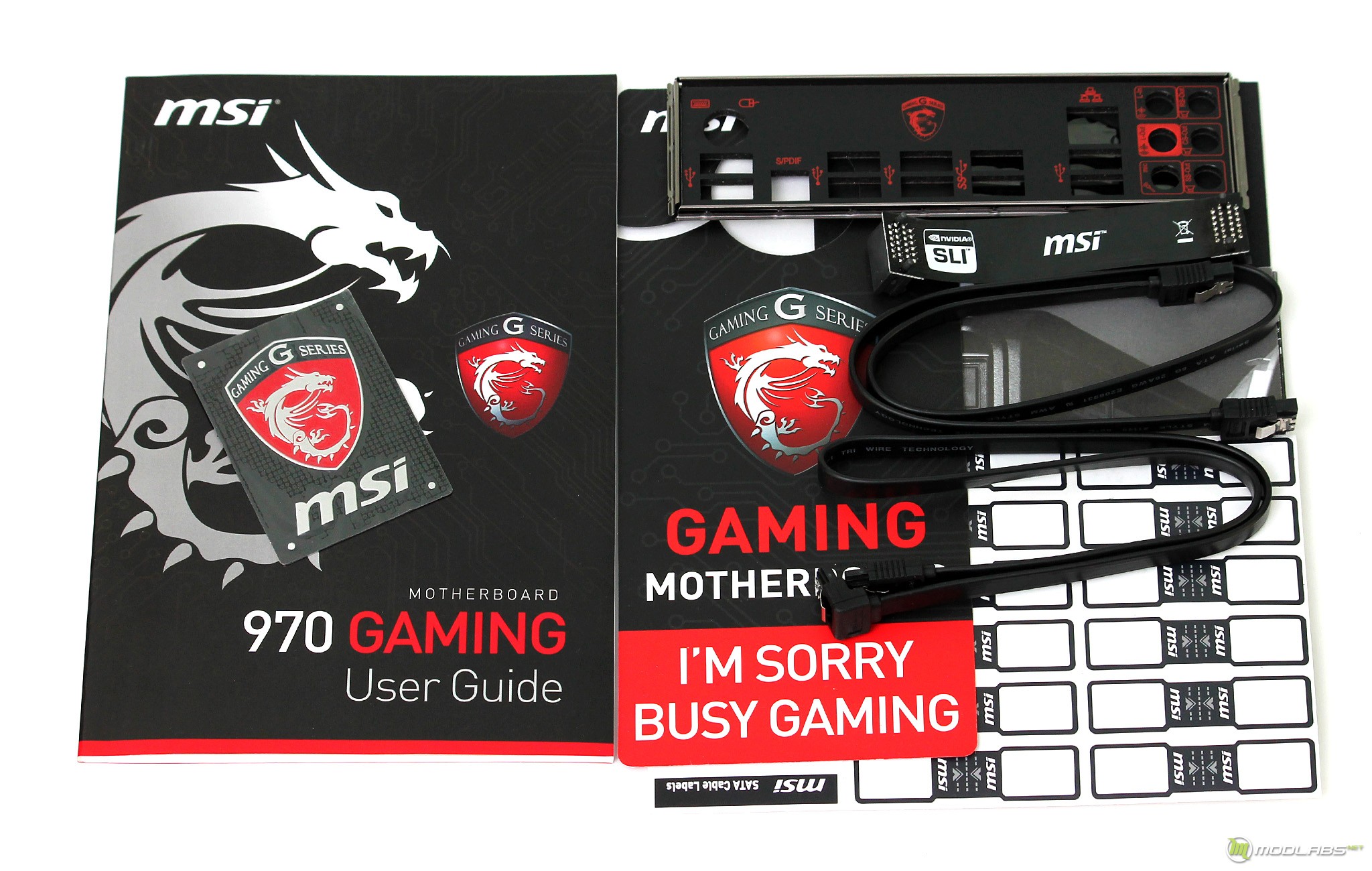

Комплект поставки с одной стороны не радует изобилием, здесь пара кабелей SATA и заглушка на заднюю стенку корпуса. Все остальное бумажная сторона вопроса и в ней производитель немного разгулялся, здесь: инструкция пользователя, диск с драйверами и ПО, наклейки на SATA кабеля, а шильдик на корпус и табличка на дверь делают плату немного более приближенной к элитарным продуктам.

MSI 970 GAMING

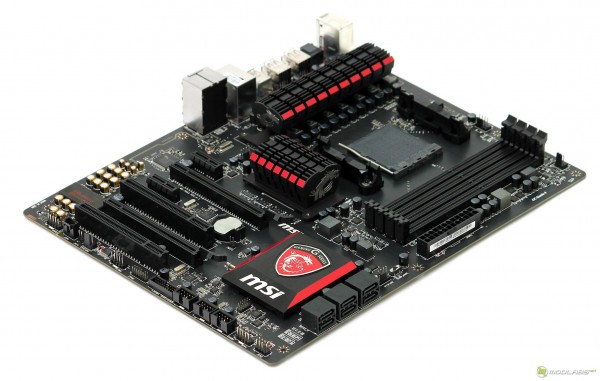

Плата выполнена в полноценном ATX форм-факторе. Принадлежность к серии GAMING не дает о себе забыть, черный окрас и пара красных полосок на радиаторах - все как и на ранее рассмотренной MSI Z97M GAMING. Довольно интересно, что внутри своей линейки производитель визуально не разбивает решения относящиеся к совершенно различным платформам.

MSI 970 GAMING

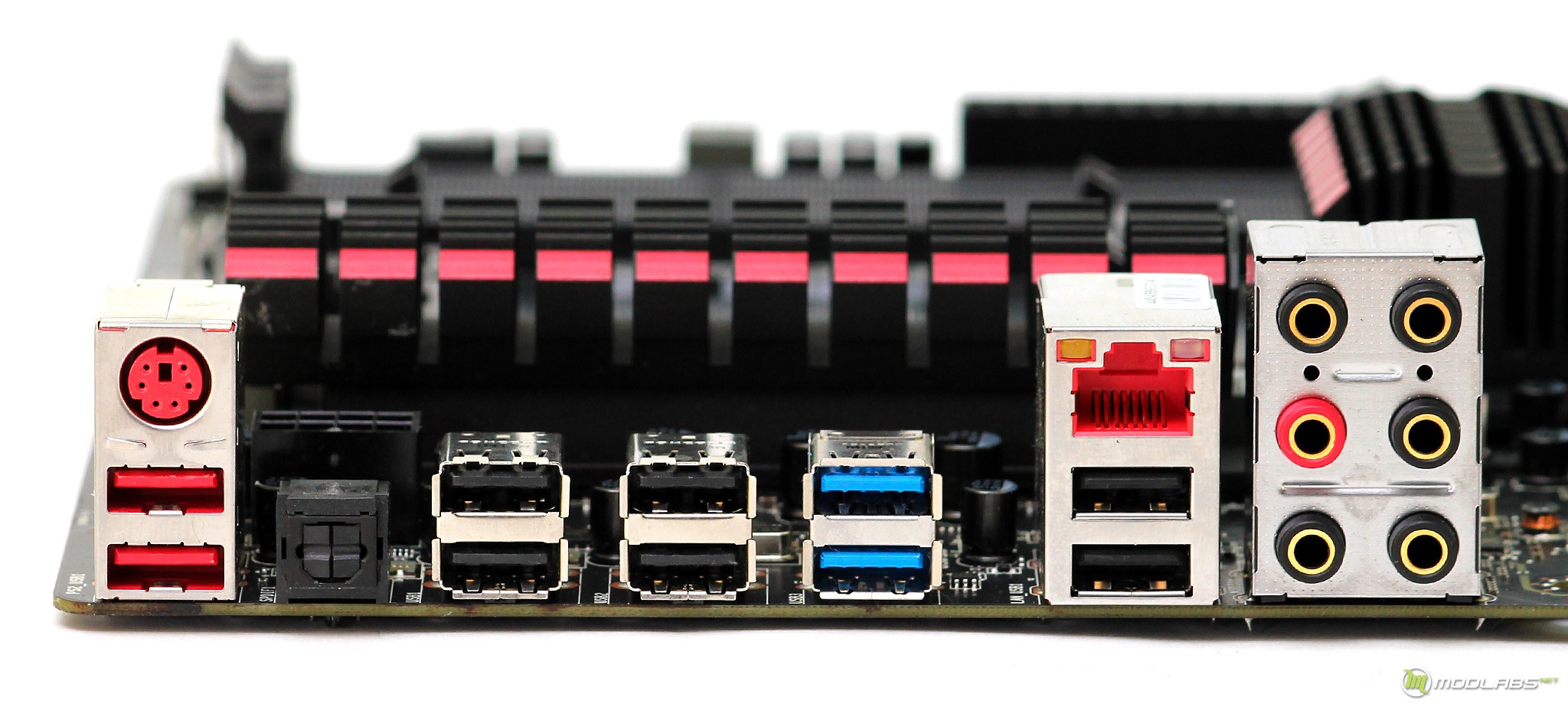

На интерфейсной панели расположилось обширное количество USB разъёмов, их десять, однако только два из них выполнены в формате USB 3.0. Далее порт PS/2 для мышки или клавиатуры, один LAN разъем, шесть аудио разъёмов miniJack, оптический выход S/PDIF, кнопка сброса BIOS, вот, пожалуй, и все. Может показаться, что чего-то не хватает, однако такое ощущение складывается из-за отсутствия видеовыходов, которые не нужны для данных процессоров.

MSI 970 GAMING

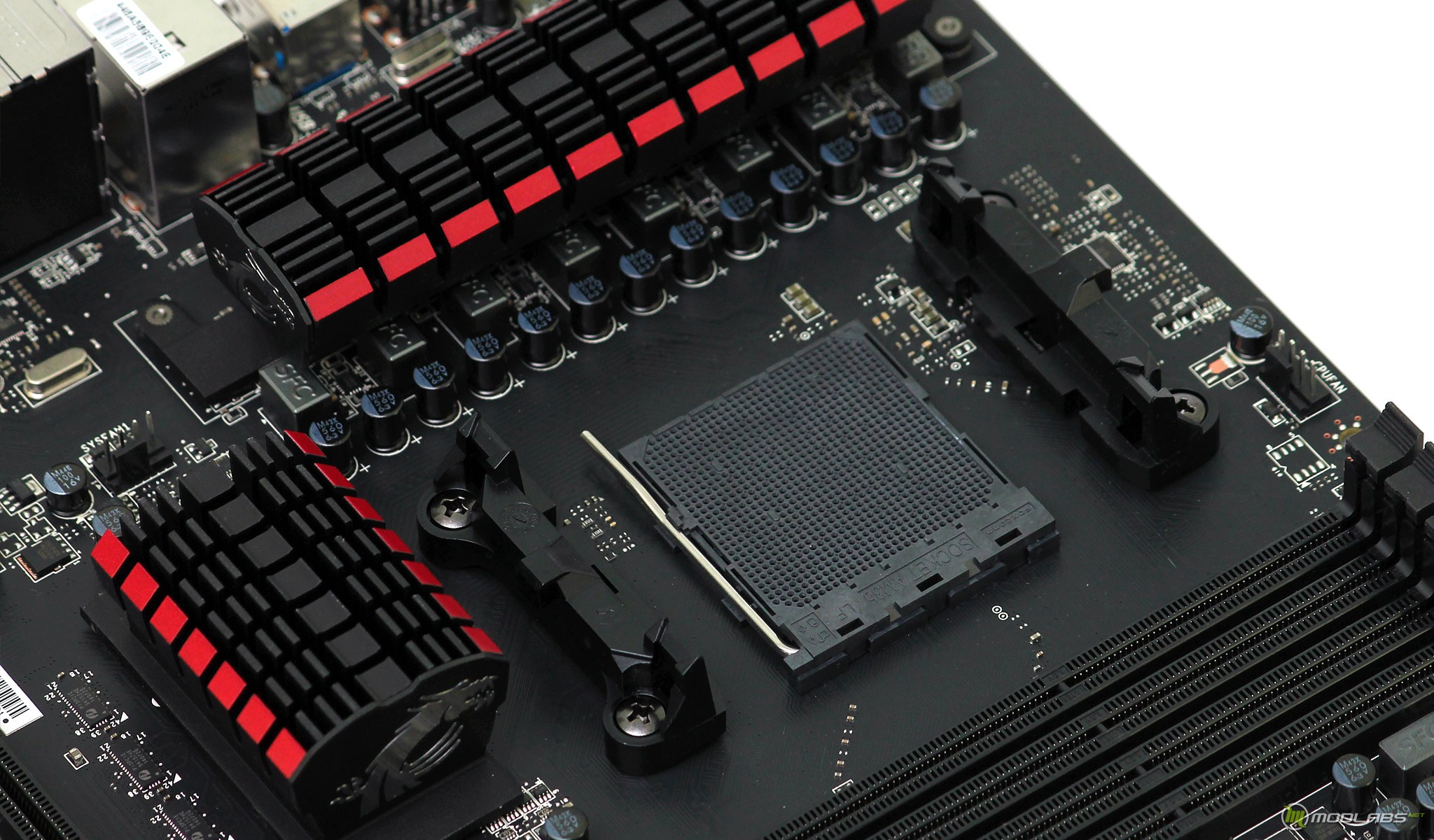

Около сокетное пространство AM3+ окружено парой радиаторов, но они находятся на значительном расстоянии и не столь массивны, поэтому с установкой даже крупных систем охлаждения проблем быть не должно. Во время тестирования мы на ура установили крепыша Noctua HD-15.

MSI 970 GAMING

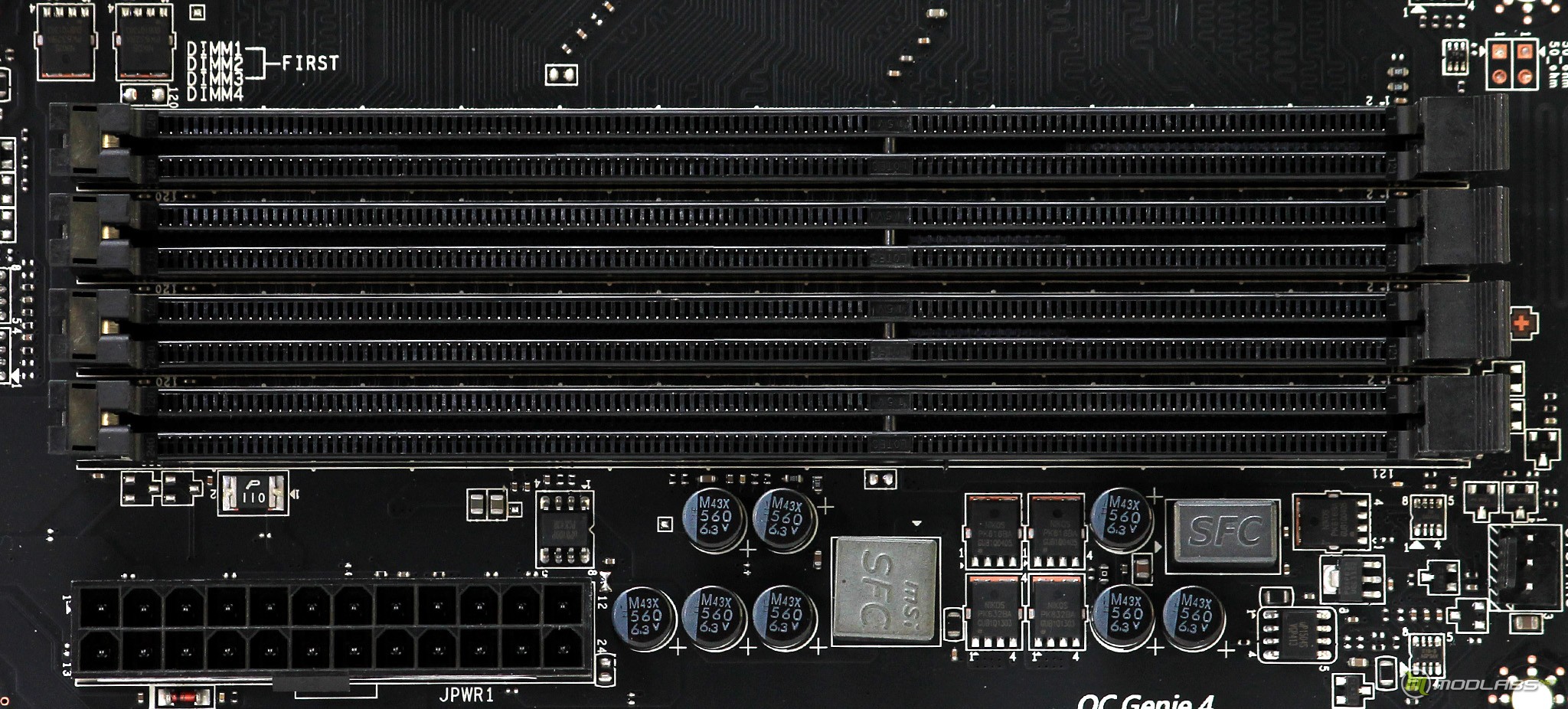

На плате распаяны четыре разъёма для оперативной памяти типа DDR3. Производителем заявлена поддержка памяти, работающей на частоте до 1866 МГц, а с помощью функций разгона данный порог можно увеличить вплоть до 2133 МГц. Максимально поддерживаемый объём памяти ровняется 32 Гб, что полностью аналогично платам конкурентной платформы от Intel.

MSI 970 GAMING

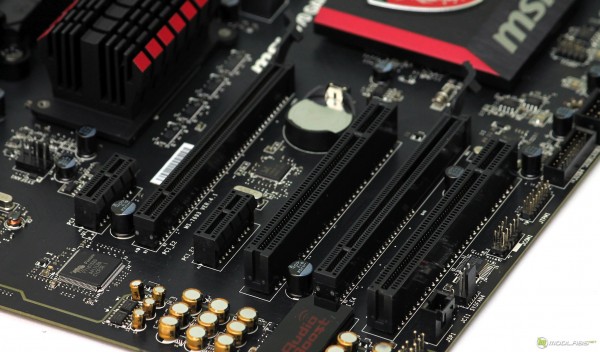

Конфигурация слотов расширения весьма и весьма интересна, тут всего по паре: Два PCI E 2.0 x1, два PCI, и два полноразмерных PCI Express 2.0 способных работать в режиме 8x+8x при использовании многотандемных графических систем. Наличие разъемов PCI может быть полезно пользователям для установки специфичных плат расширения, признаем, что сейчас данный разъем встречается все реже и реже…

MSI 970 GAMING

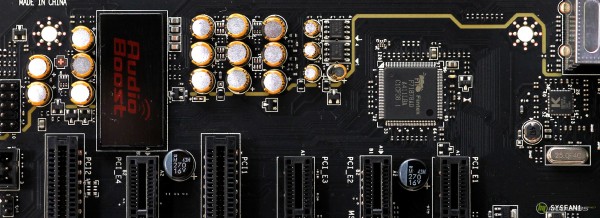

Звуковой тракт реализован на 7.1-канальном кодеке Realtek ALC1150. Здесь, как и на других платах серии используется принцип изоляции от основной части печатной платы, установлена пара усилителей, при наличии которых появляется поддержка наушников с сопротивлением до 600 Ом, а в компонентной базе так же используются аудиоконденсаторы компании Nichicon. Дополнительно за софтварную часть вопроса отвечает ПО Creative Sound Blaster Cinema 2.

MSI 970 GAMING

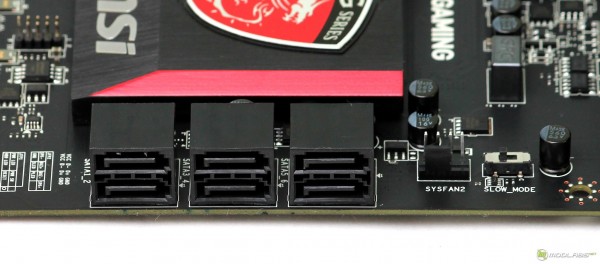

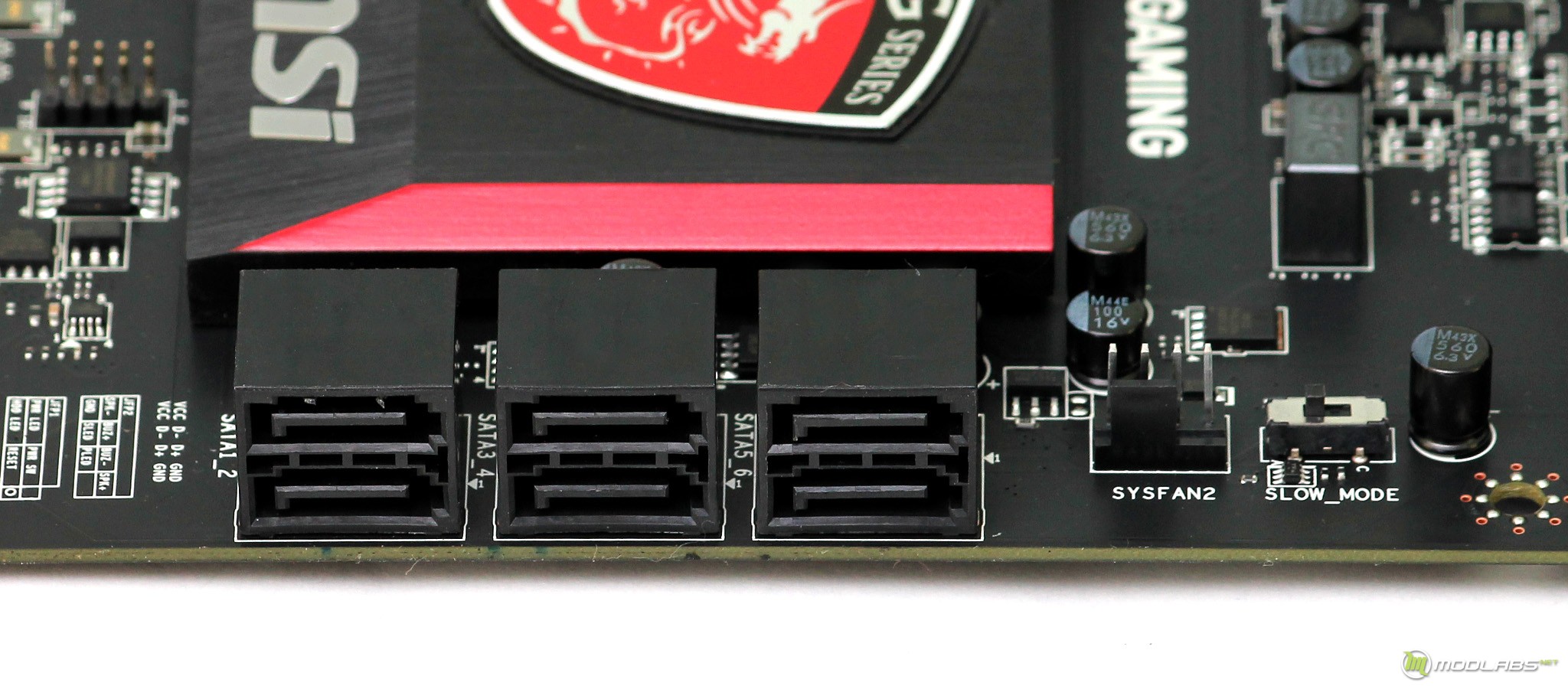

На правой грани платы расположились шесть портов SATA 6 Гбит/с, каждый из них берет свое начало от южного моста AMD SB950 и поддерживает RAID массивы стандартов 0, 1, 5 и 10. Отметим, что благодаря южному мосту на плате реализовано четырнадцать портов USB 2.0, шесть из них внутренние. Все порты стандарта USB 3.0 основываются на контроллере VIA VL806, и раз уж речь зашла о контроллерах, упомянем, что LAN интерфейс реализован на уже знакомом нам Qualcomm Atheros Killer E2205 с функционалом выделения приоритета для игрового трафика.

MSI 970 GAMING

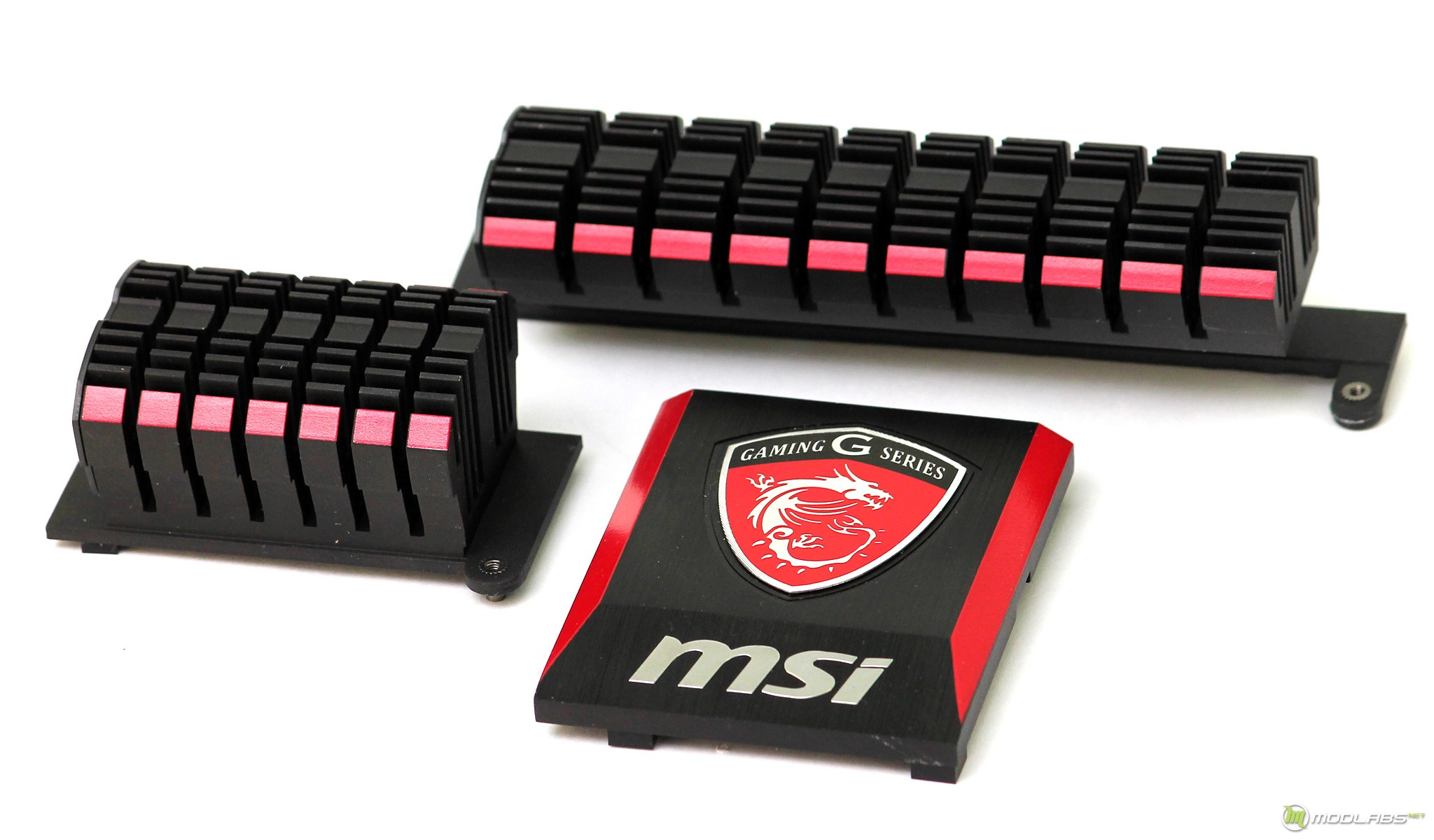

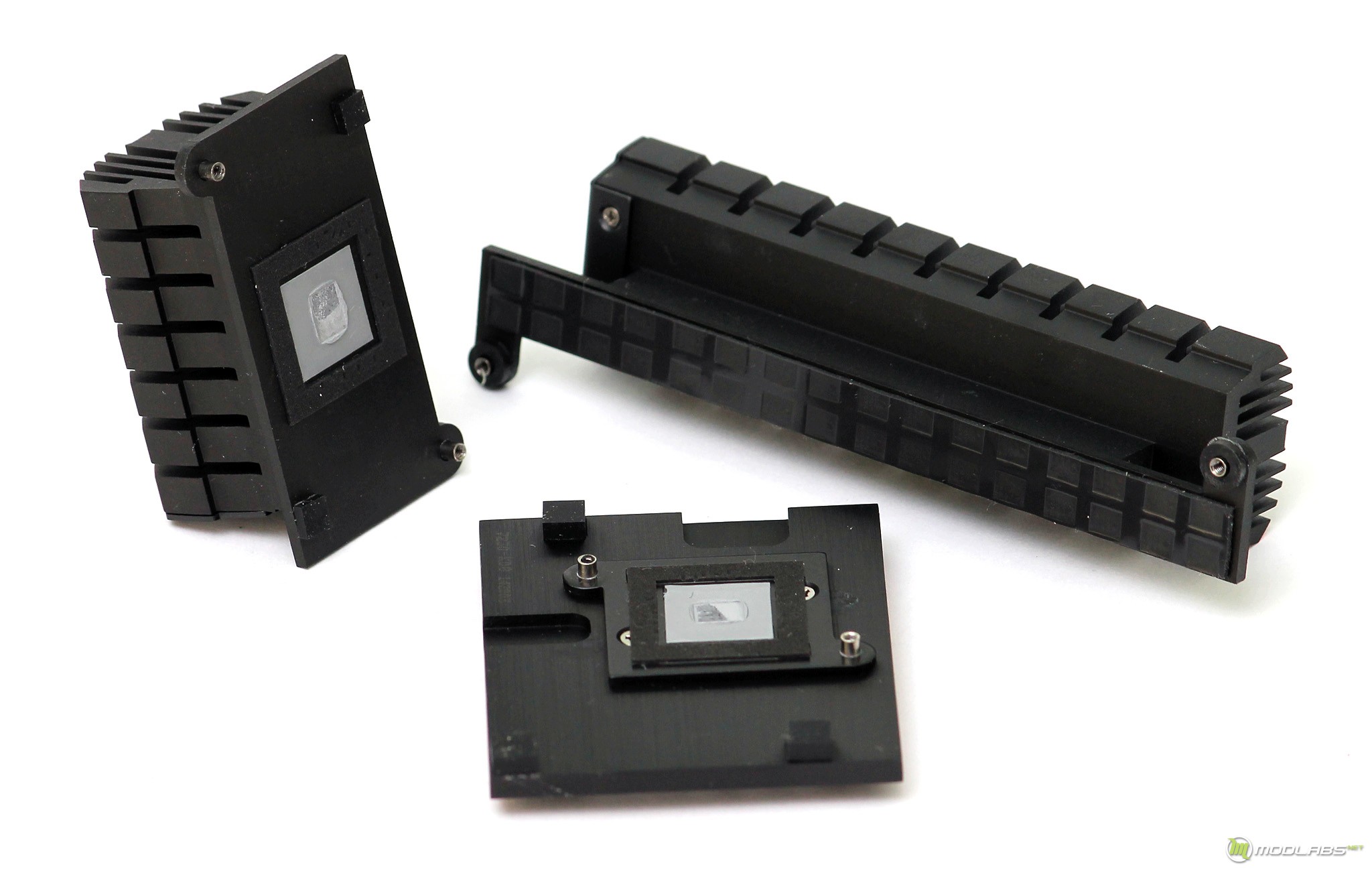

За охлаждение платы отвечают три полностью раздельных радиатора. Каждый из них состоит их алюминиевого сплава и покрыт черно матовой краской. Тепловые трубки отсутствуют даже в том, который предназначен до системы питания, но при этом радиаторы имеют значительное оребрение и не являются монолитными брусками. Посмотрим, как они проявят себя при тестировании.

MSI 970 GAMING

MSI 970 GAMING

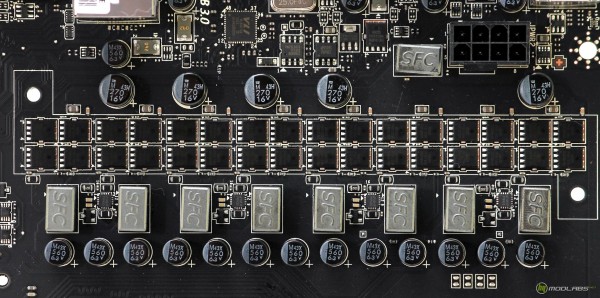

Система питания процессора основывается на ШИМ-контроллере uP1601P. Напомним, что для процессоров на платформе AM3+ подается два основных напряжения: CPU Core и CPU NB Core, поэтому система питания работает по принципу 4+1, но так как для получения CPU Core используется удвоенная элементная база, в итоге мы получаем более интересную связку 8+1. Дополнительно отметим, что в элементной базе платы используются компоненты, которые прошли военную сертификацию и по маркировке от MSI удостоились носить стандарт Military Class 4.

MSI 970 GAMING

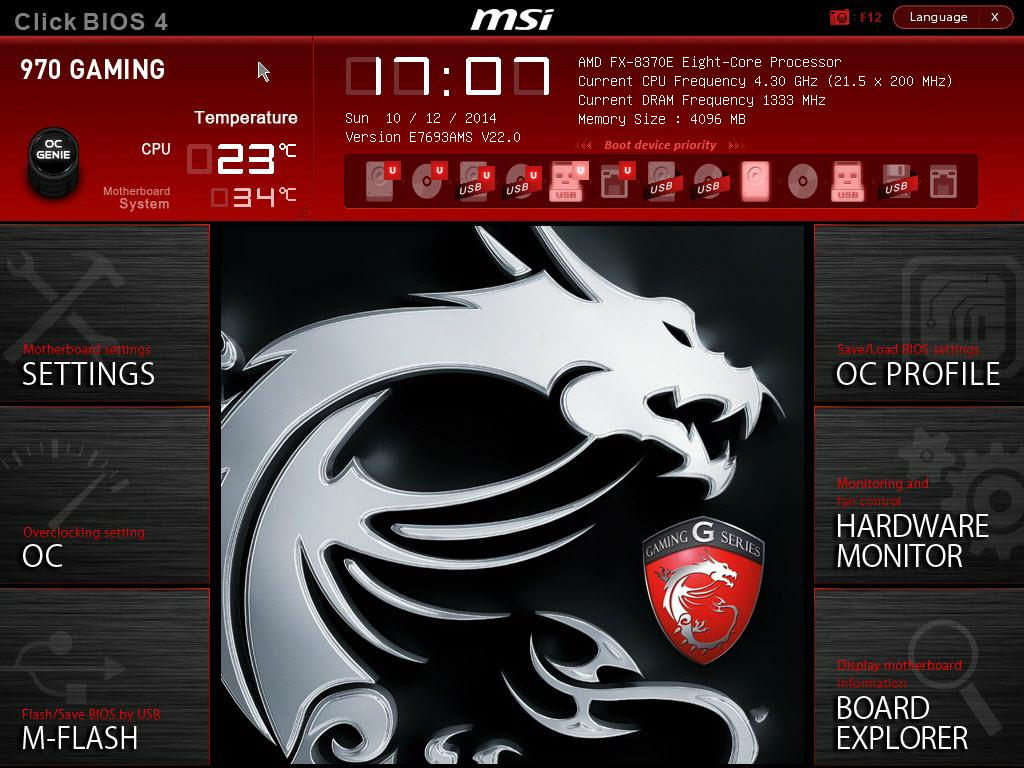

Войдя в UEFI меню платы, даже после тестирования массива плат на наборе системной логике Intel Z97, чувствуешь себя как дома. Здесь используется полностью идентичное расположение разделов меню, их названия так же аналогичны тем, которые мы видели на ранее рассмотренных MSI Z97M GAMING и MSI Z97 MPOWER MAX AC.

MSI 970 GAMING

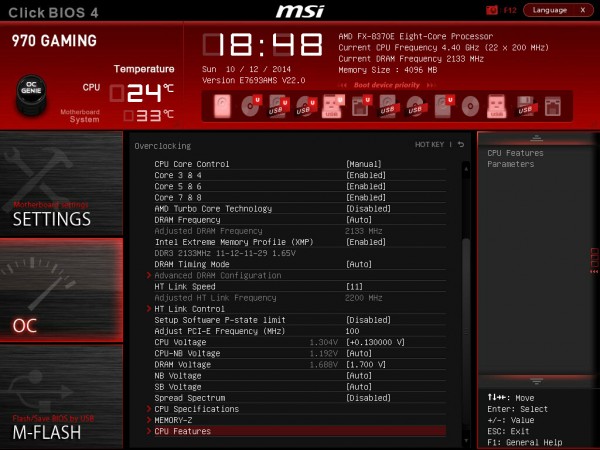

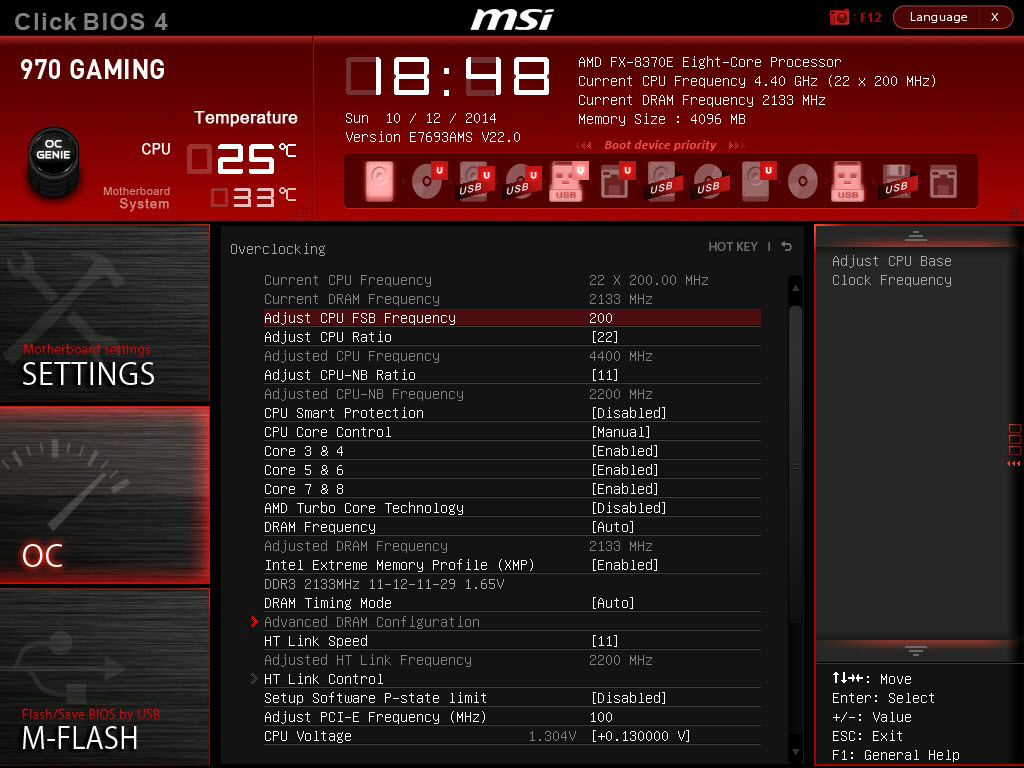

Лишь после захода в раздел ОС сразу вспоминается, что на стенде система на платформе от AMD. После изучения раздела, мы нашли все необходимые параметры для успешного разгона системы.

MSI 970 GAMING

MSI 970 GAMING

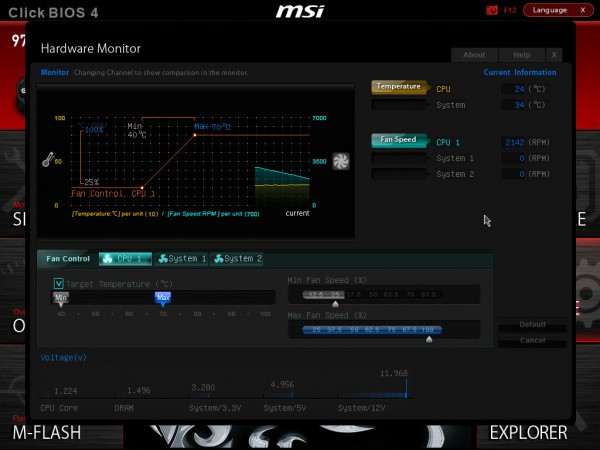

Раздел HARDWARE MONITOR, как и на предыдущих платах позволяет управлять оборотами трех вентиляторов в зависимости от температуры опорного датчика. Как мы и говорили ранее, на некоторых конкурирующих платах интерфейс данного раздела более удобен, да и функциональность немного шире. Кстати, всего к плате можно подключить пять вентиляторов, но так как два разъёма выполнены по 3х pin стандарту, плата не умеет управлять их оборотами.

MSI 970 GAMING

А вот раздел BOARD EXPLORER, наоборот радует глаз, в нем как всегда возможно проанализировать статус любого разъема платы и даже узнать название подключенного к нему устройства :).

MSI 970 GAMING

Далее мы переходим к знакомству с процессором.
