26/05/2015 - 07:09 [ ][Полигон Modlabs] Обзор материнской платы MSI Z97 GAMING 5

Существуют продукты, при создании которых производитель руководствуется принципом ничего лишнего, сохраняя полноценную функциональность, при этом лишая их ряда новомодных или оверклокерских дополнений и бонусов. Как показывает практика, при таком подходе получаются неплохие решения среднего ценового класса, они могут довольно уверенно конкурировать со старшими сородичами. Как раз сегодня мы познакомимся с такой материнской платой от компании MSI, она относится к серии GAMING ее полное имя MSI Z97 GAMING 5. Данная материнская плата имеет неплохую функциональность, она соответствует всем требованиям игровой линейки, которая уже неплохо показала себя на рынке. Так же мы сравним данную материнскую плату со старшей моделью, которая побывала у нас совсем недавно MSI Z97 GAMING 7.

MSI Z97 GAMING 5

Упаковка и комплектация

Перед нами снова черно-красная упаковка с драконом серии GAMING в которой находится материнская плата. С обратной стороны можно найти очень большое и красочное описание продукта, есть отдельное упоминание о Audio Boost 2 и сетевом адаптере Killer 2200.

MSI Z97 GAMING 5

На торцах коробки есть дополнительная информация о продукте.

MSI Z97 GAMING 5

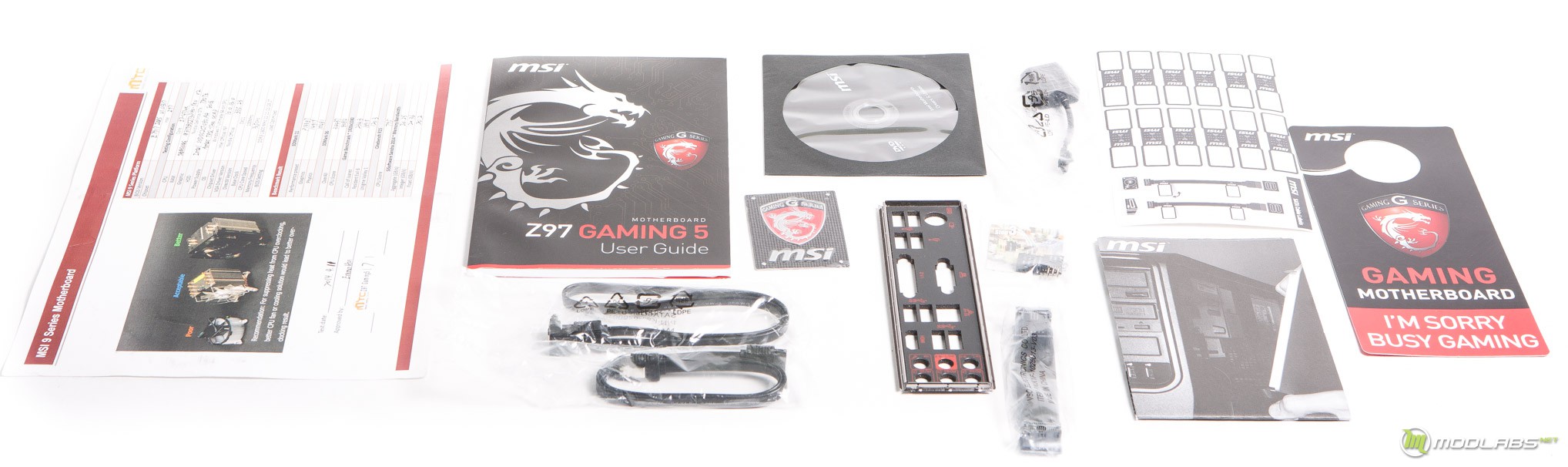

Комплект поставки:

  • Четыре кабеля SATA;
  • Один SLI-мост;
  • Кабель Direct audio;
  • Набор конекторов M-Connector;
  • Заглушка для задней панели корпуса;
  • Набор меток для кабелей;
  • Фирменная наклейка на системный блок от MSI GAMING;
  • Табличка на дверь с надписью «I'M SORRY BUSY GAMING»;
  • Руководство пользователя и DVD-диск с ПО.

MSI Z97 GAMING 5

Внешний вид и особенности

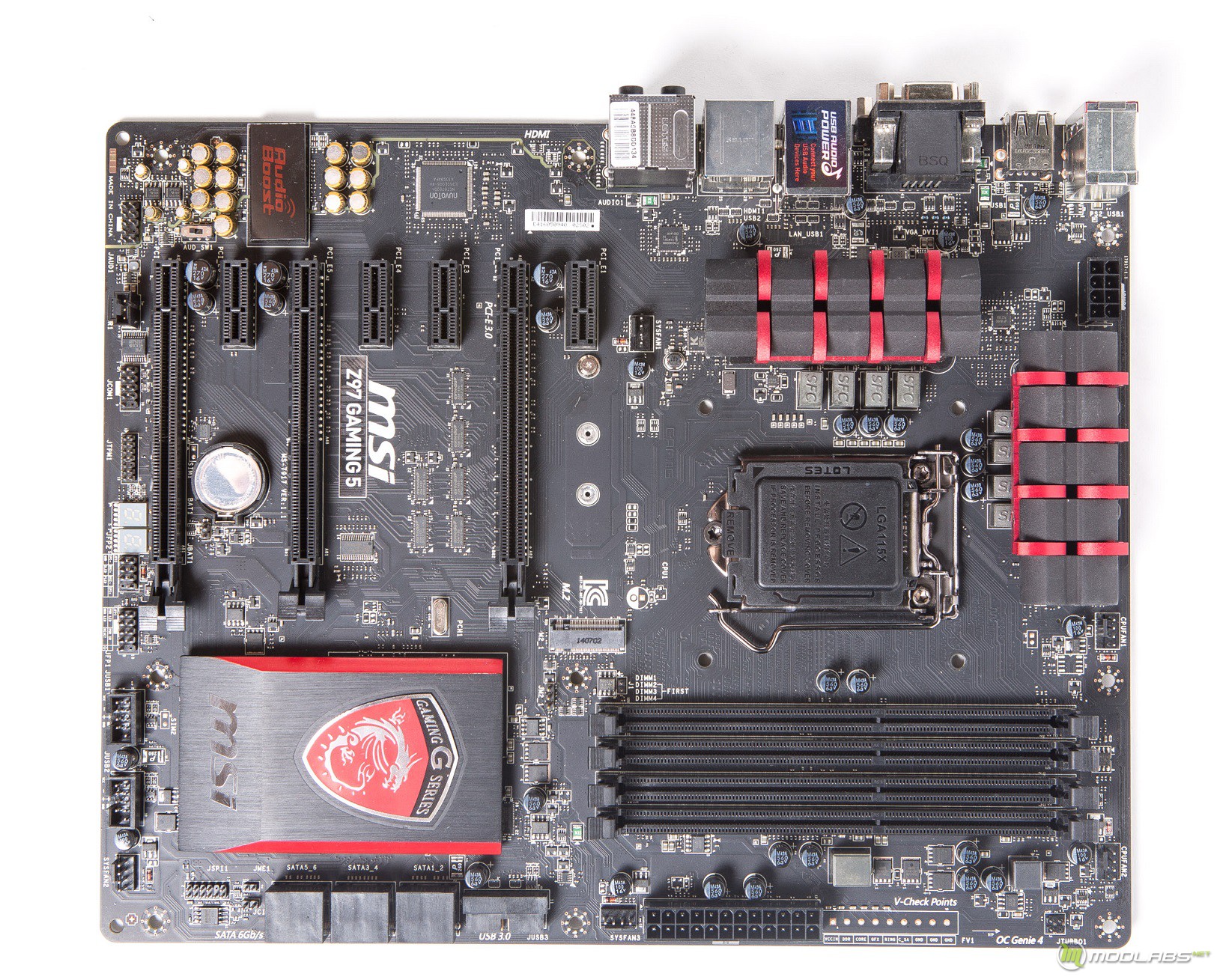

MSI Z97 GAMING 5 имеет четную печатную плату формата ATX, по внешнему виду она довольно-таки схожа со своей старшей сестрой, но если приглядеться, то отличий можно найти довольно много. Внутри на плате MSI Z97 GAMING 5 присутствуют разъемы:

  • 1 x 24-pin ATX основной коннектор питания
  • 1 x 8-pin ATX 12V коннектор питания
  • 6 x SATA 6Gb/s коннекторов
  • 1 x M.2 порт
  • 2 x USB 2.0 коннектора (поддерживается дополнительно 4 USB 2.0 порта)
  • 1 x USB 3.0 коннектор (поддерживается дополнительно 2 USB 3.0 порта)
  • 2 x 4-pin коннектора вентилятора CPU
  • 3 x 4-pin коннектора вентилятора системы
  • 1 x коннектор TPM модуля
  • 1 x коннектор последовательного порта
  • 1 x коннектор звуковых разъемов передней панели
  • 1 х конектор для подключения питания к звуковой карте (технология Direct audio power)
  • 2 x коннектора для подключения индикаторов и органов управления передней панели
  • 1 x разъем датчика открытия корпуса
  • 1 x Clear CMOS джампер
  • 1 x выключатель питания звука
  • 1 x 2-цифровой индикатор отладки

MSI Z97 GAMING 5

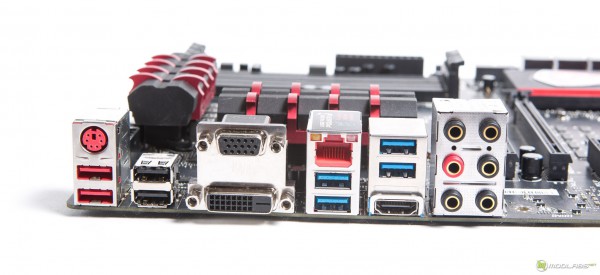

На задней панели можно увидеть:

  • 1 x PS/2 combo порт клавиатуры/мыши
  • 1 x LAN (RJ45) порт
  • 4 x USB 2.0 порта
  • 4 x USB 3.0 порта
  • 1 x VGA коннектор
  • 1 x DVI-D коннектор
  • 6 x OFC звуковых разъемов
  • 1 x HDMI порта с максимальным разрешением до 4096X2304@24Hz/ 2560X1600@60Hz/ 3840X2160@60Hz/1920X1200@60Hz

MSI Z97 GAMING 5

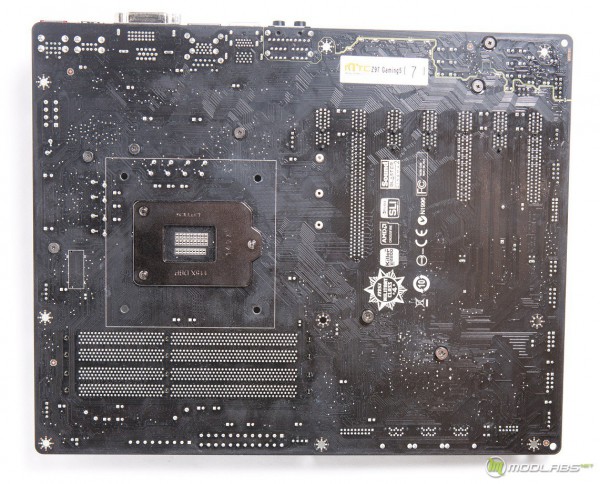

На обратной стороне печатной платы так же можно найти белые принты свидетельствующие о наличии у продукта следующих бонусов: класса защиты Military Class 4, сетевой карты Killer E2200, поддержка NVIDIA SLI, AMD CrossFire и технологии CREATIVE SOUND BLASTER CINEMA 2.

MSI Z97 GAMING 5

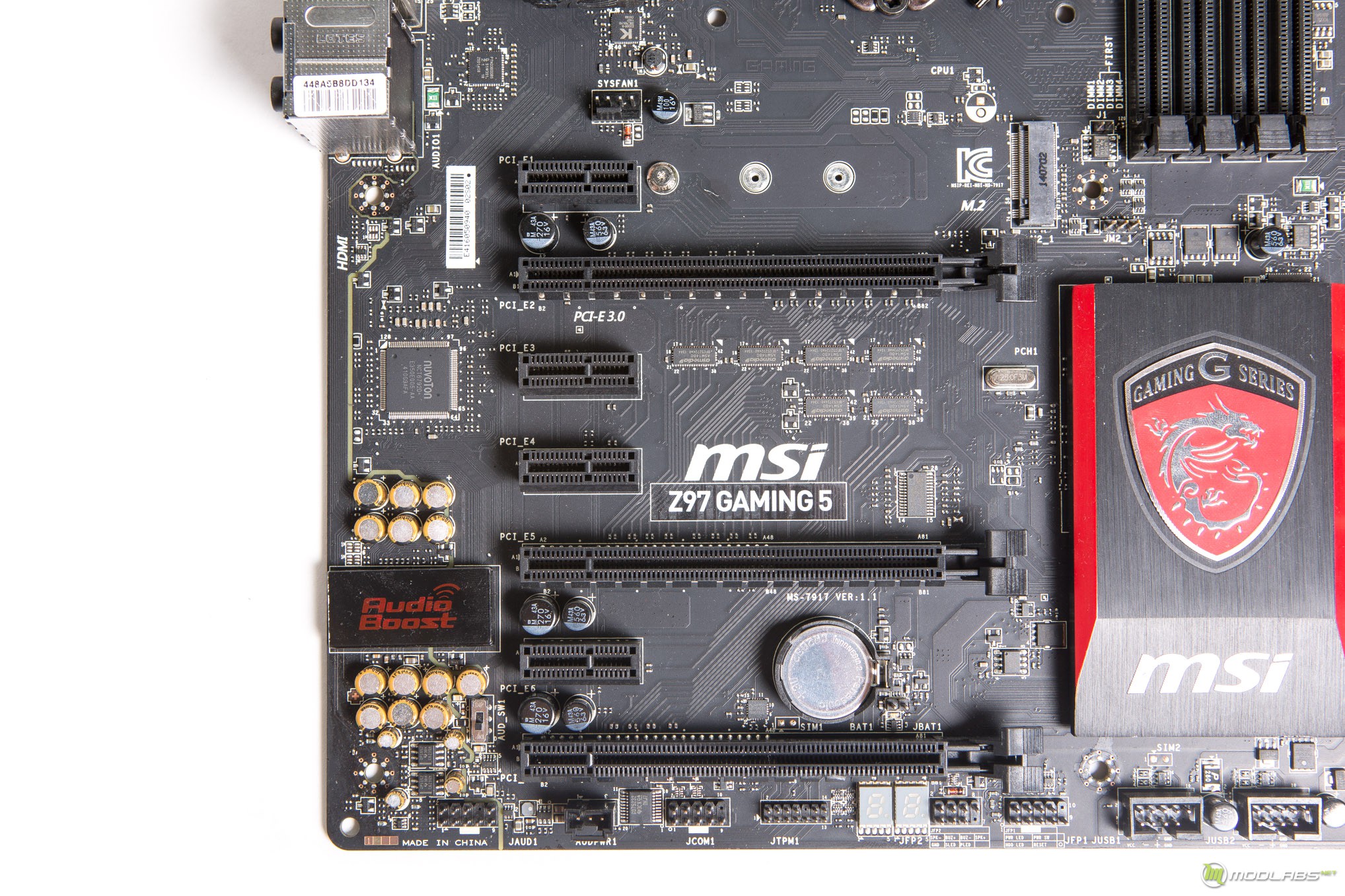

На плате присутствует семь слотов расширения PCI-E в последовательности сверху вниз:

  • PCI-E 2.0 1X
  • PCI-E 3.0 16X/8X
  • PCI-E 2.0 1X
  • PCI-E 2.0 1X
  • PCI-E 3.0 8X/4X
  • PCI-E 2.0 1X
  • PCI-E 3.0 4X

Материнская плата поддерживает установку нескольких видеокарт, возможные режимы работы видеокарт:

  • 16X
  • 8X/8X
  • 8X/4X/4X

MSI Z97 GAMING 5

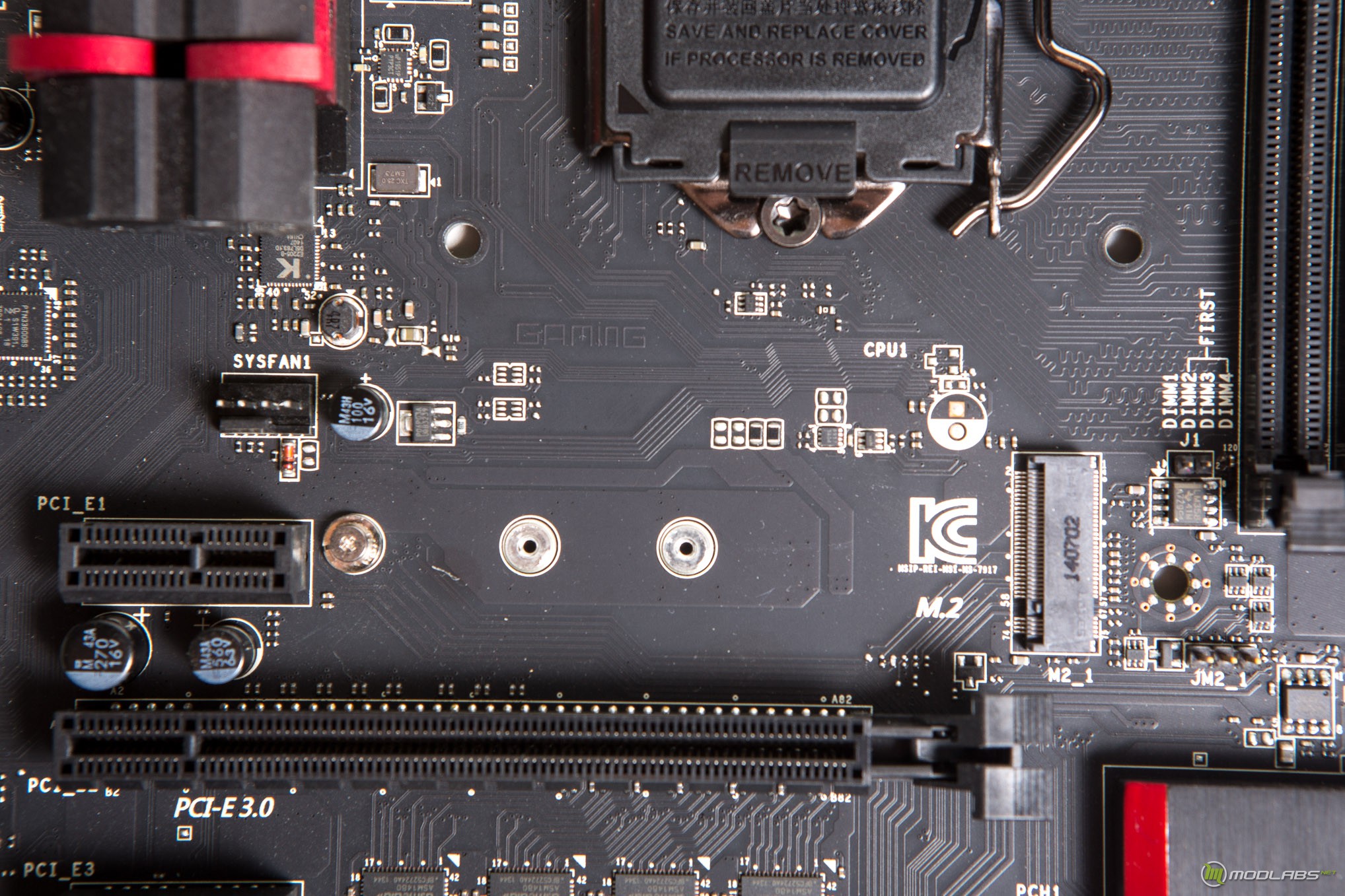

Перед верхним слотом PCI-E 1Х, находится слот M.2, в него возможна установка SSD M.2 NGFF, трёх типоразмеров 2242, 2260 и 2280.

MSI Z97 GAMING 5

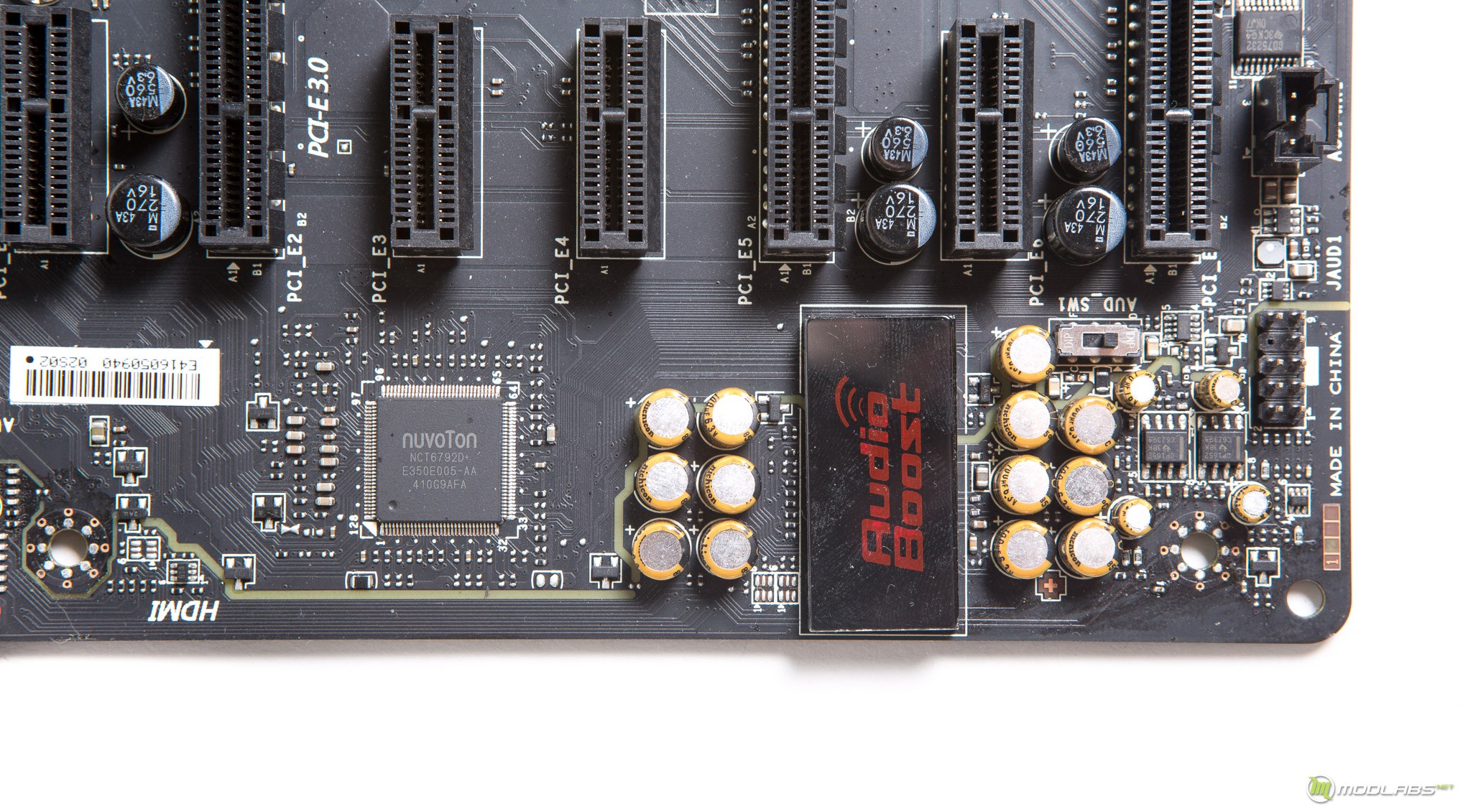

Весьма неплохая звуковая карта Audio Boost 2 является основной особенностью линейки MSI GAMING, и собственно MSI Z97 GAMING 5 является её носителем. По сути, звуковая карта Audio Boost 2 построена на давно знакомом аудио кодеке Realtake ALC 1150, но к нему добавили усилители для наушников, которые могут прокачать уши с сопротивлением до 600Ω. И немаловажным дополнением является качественная элементная база и позолоченные контакты. Присутствует поддержка CREATIVE SOUND BLASTER CINEMA 2 на программном уровне. А обладатели корпусов с прозрачной стенкой останутся довольны тем, что вокруг звуковой карты сделана линия с красной подсветкой. Так же можно увидеть микросхему Nuvoton NCT6792D отвечающую за Multi-IO.

MSI Z97 GAMING 5

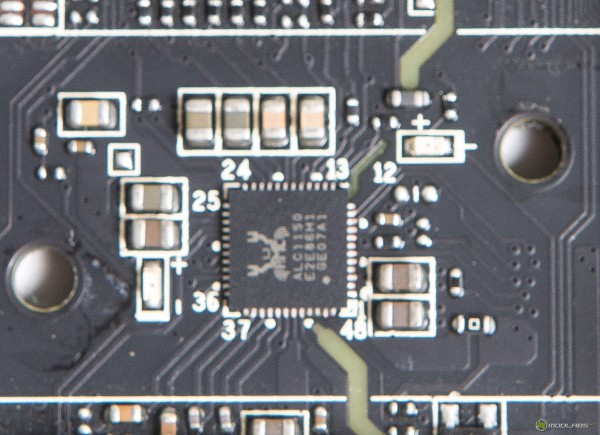

Чип Realtake ALC 1150 закрыт специальным экраном дабы избежать помех и шумов.

MSI Z97 GAMING 5

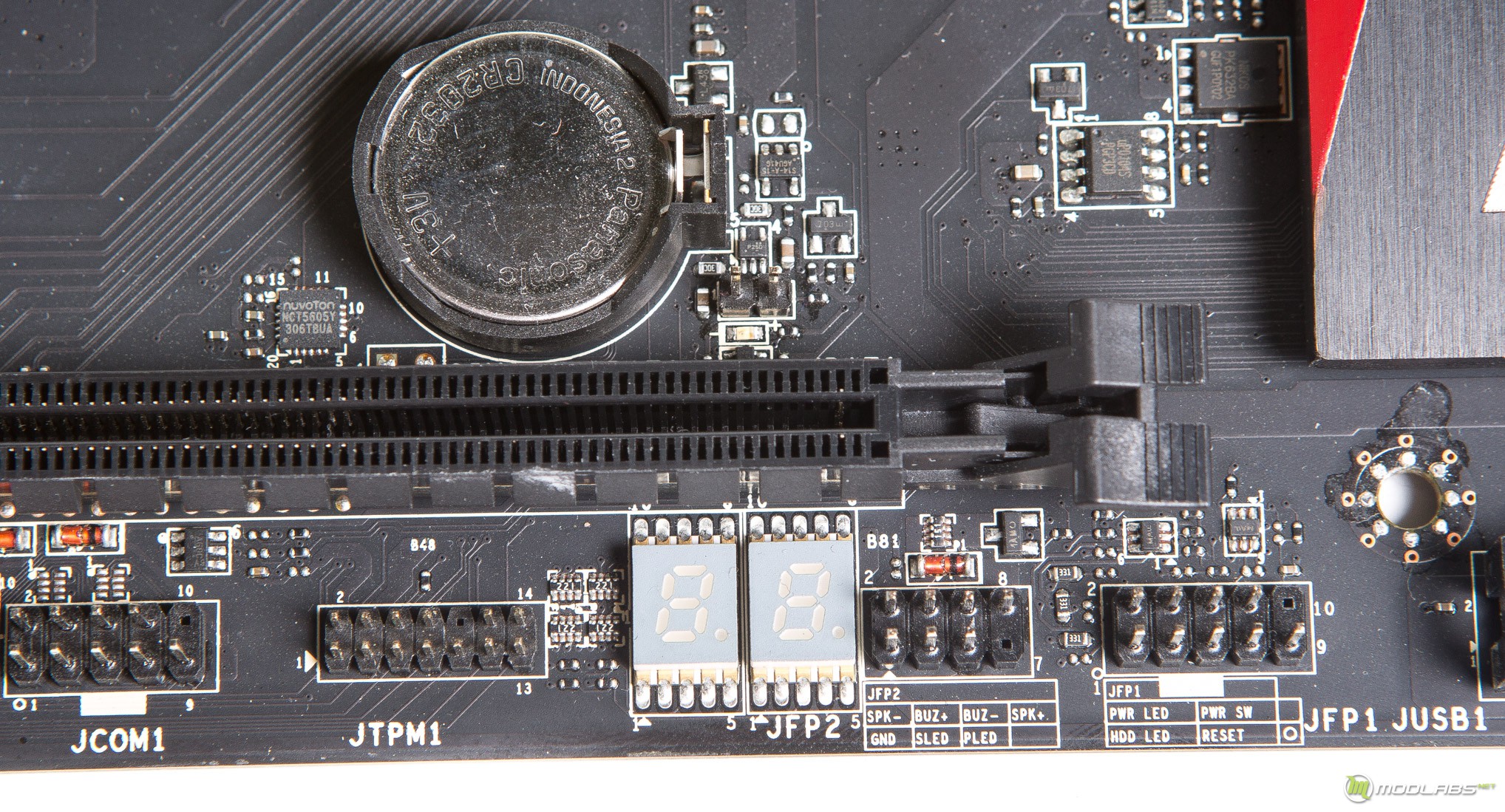

По сколько GAMING 5 является чуть младшей чем GAMING 7, то она лишена внутренних кнопок включения и перезагрузки, от всех прелестей дорогих матерей остался только индикатор POST кодов.

MSI Z97 GAMING 5

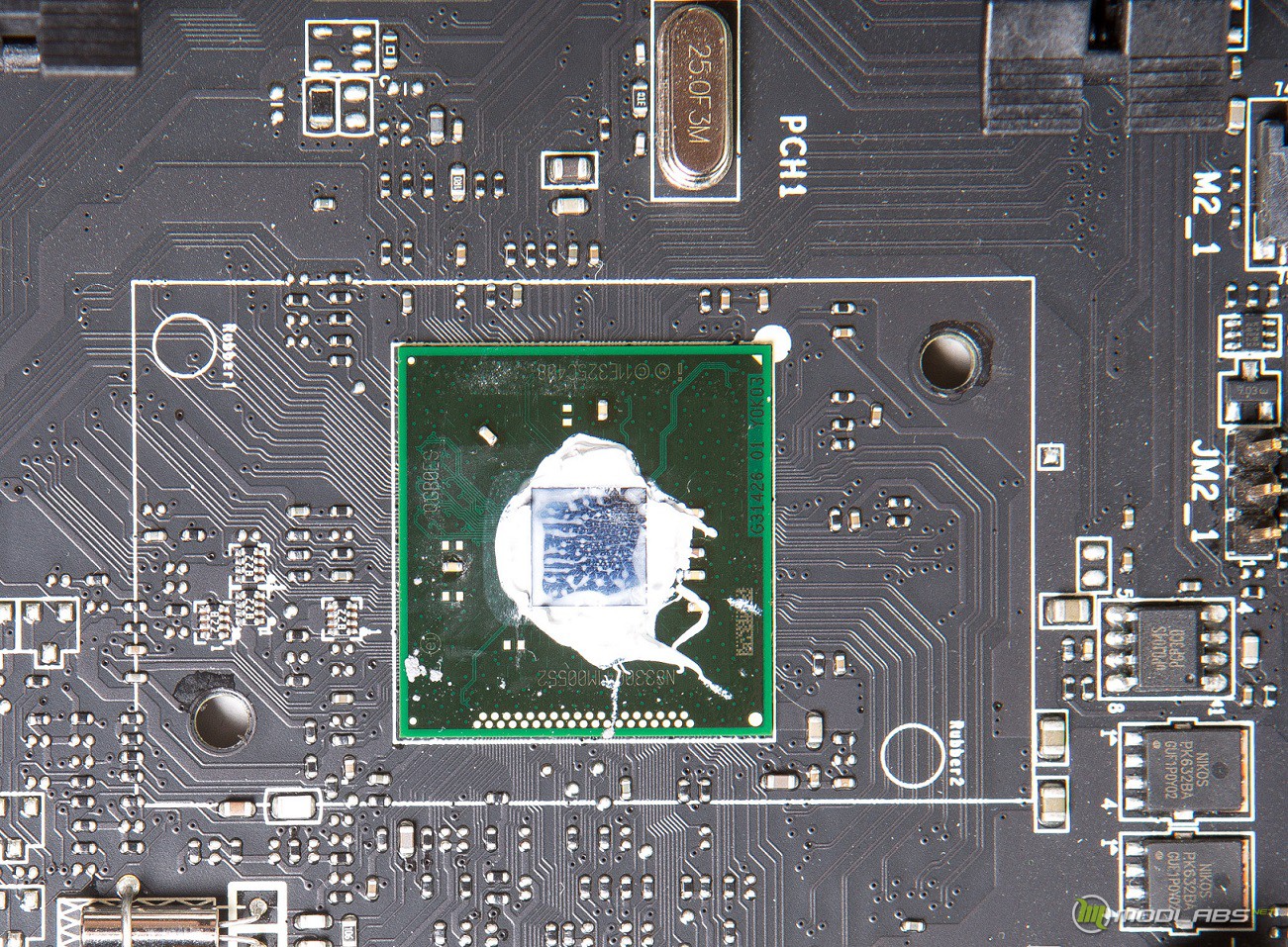

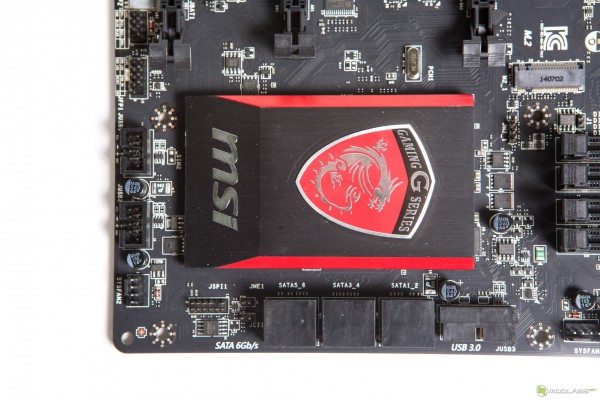

Чипсет охлаждается большим черным радиатором с красными вставками и логотипом GAMING SERIES. В отличии от радиатора 7ки, на данной материнской плате подсветка радиатора чипсета отсутствует.

MSI Z97 GAMING 5

На материнской плате расположились шесть SATA выходов, работающих на скорости 600Мбит\сек. Рядом с ними находится разъём для подключения USB3.0, он наклонен на 90 градусов. С одной стороны, это довольно-таки удобно, но это может вызвать проблемы с его подключением в некоторых корпусах.

MSI Z97 GAMING 5

Четыре черных слота для установки память DDR3 позволяют установить максимально 32 гигабайта оперативной памяти с возможностью разгона до 3300 OC MHz. И тут же можно увидеть, что преобразователь питания памяти, однофазный.

Для подключения питания материнской платы используется 24pin штекер.

MSI Z97 GAMING 5

Для подключения питания процессор используется один 8 Pin разъем.

MSI Z97 GAMING 5

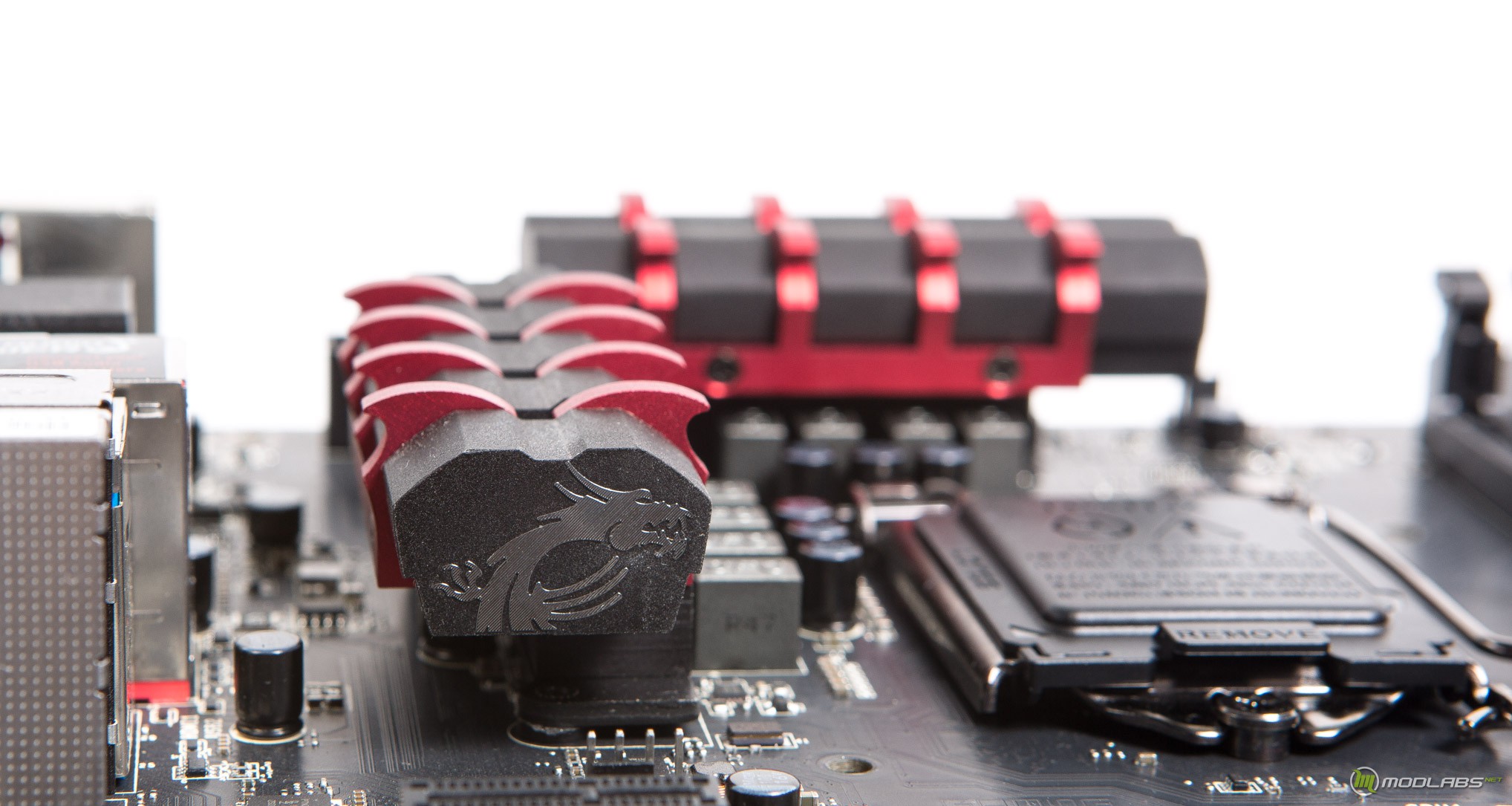

Система охлаждения цепи питания процессора, имеет дизайн схожий с GAMING 7, но сама по себе она значительно упрощена. На торцах радиаторов изображен фирменный дракон линейки GAMING.

MSI Z97 GAMING 5

Под радиатором мы видим восьмифазную цепь питания процессора.

MSI Z97 GAMING 5

MSI Z97 GAMING 5

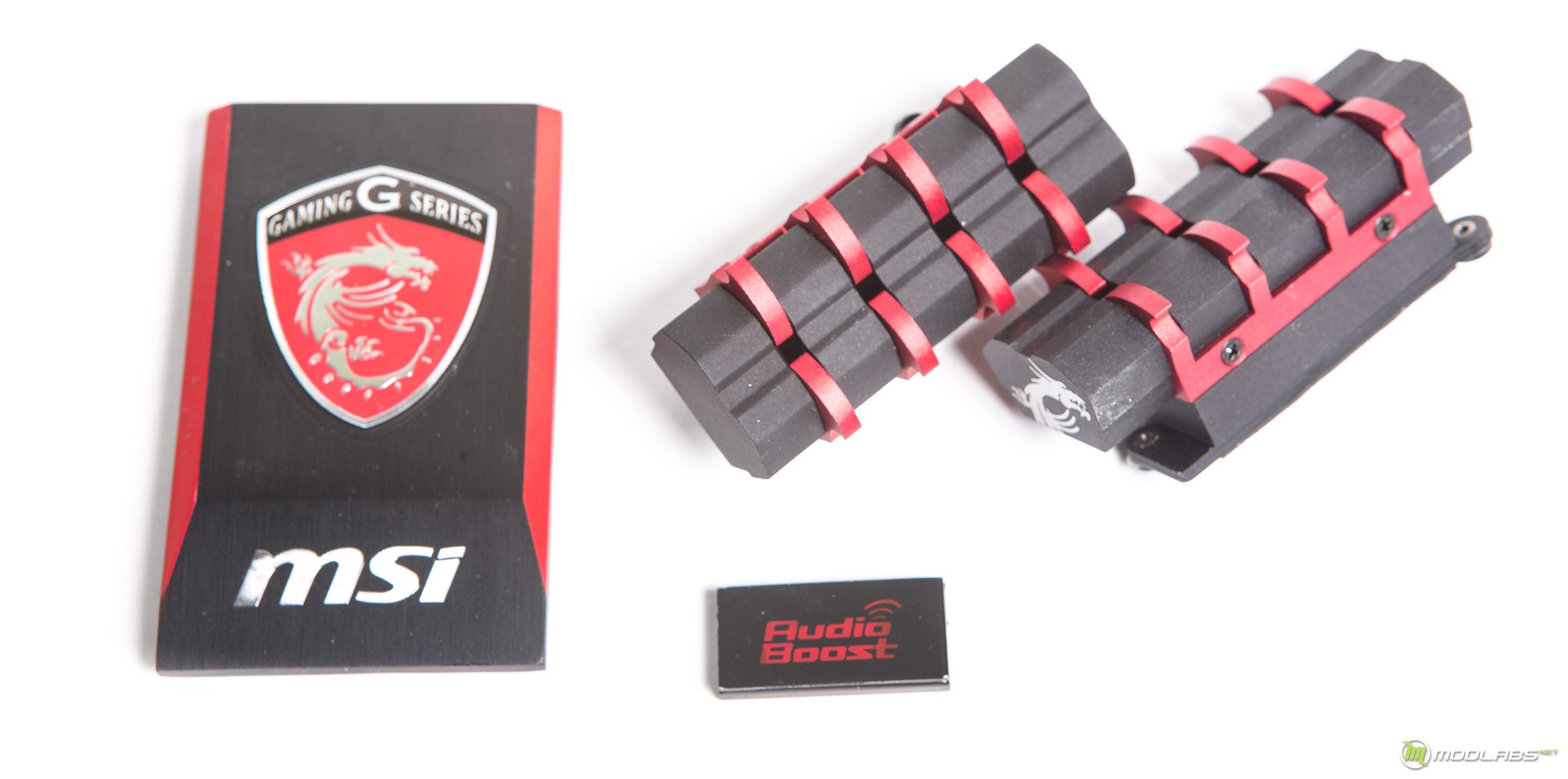

Система охлаждения VRM немного упрощена она состоит из двух массивных радиаторов, в GAMING 7 подобные радиаторы были соединены тепловой трубкой. Радиатор чипсета остаётся так же довольно массивным, но уже лишен прозрачных букв MSI.

MSI Z97 GAMING 5

MSI Z97 GAMING 5

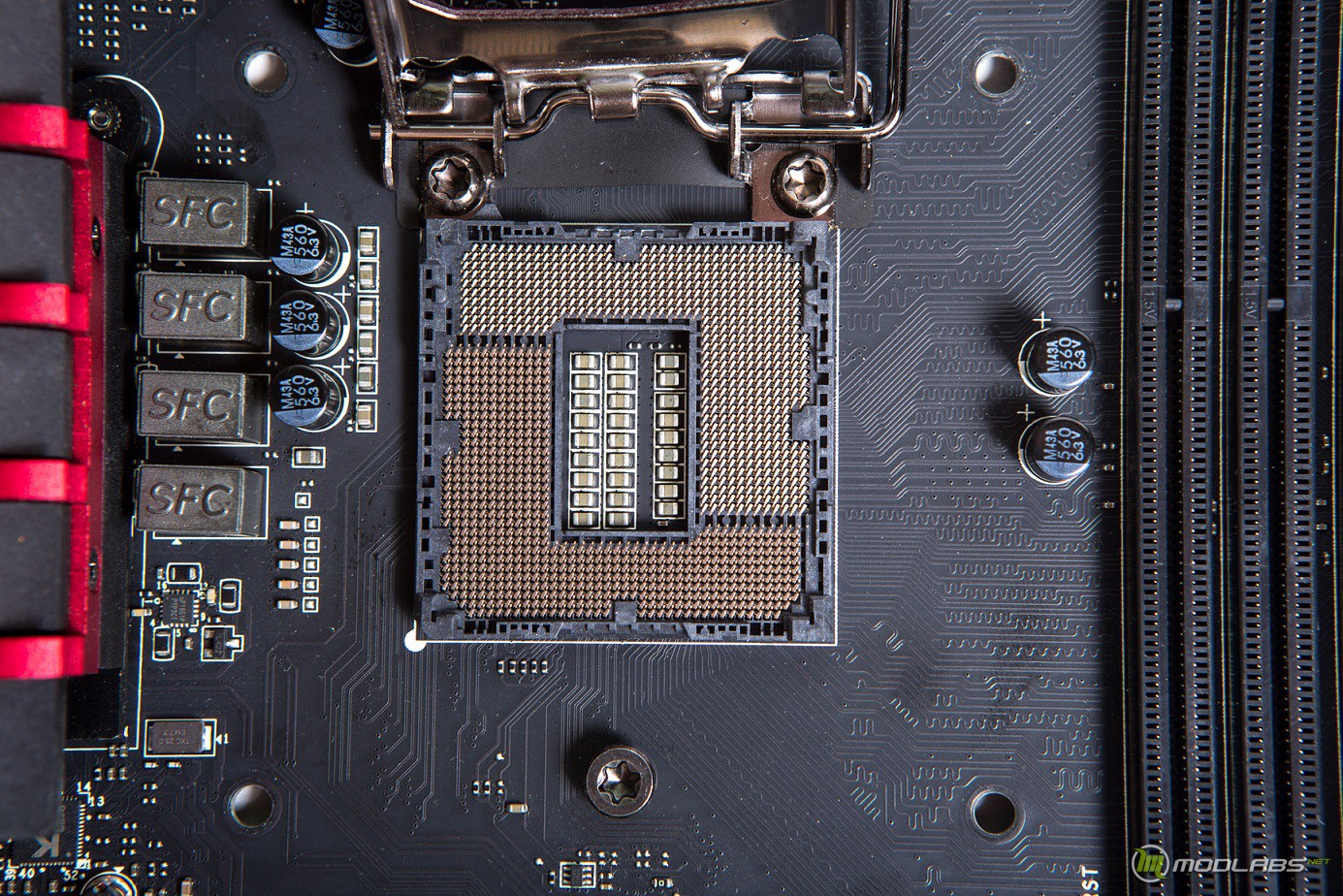

Металлическая прижимная рамка процессора темного цвета, под ней скрываются позолоченные контакты процессорного разъёма LGA1150.

MSI Z97 GAMING 5

MSI Z97 GAMING 5

BIOS

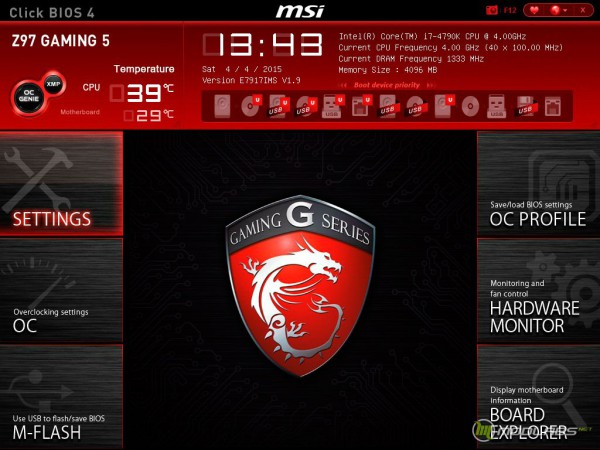

Перед нами уже знакомое по обзору старшей платы UEFI меню. Сделано оно в черно-красном стиле присущем всем продуктам GAMING SERIES от MSI. В его верхней части расположена панель мониторинга с краткой информацией о системе и данных о температуре, дате с временем, подключенных накопителях.

MSI Z97 GAMING 5

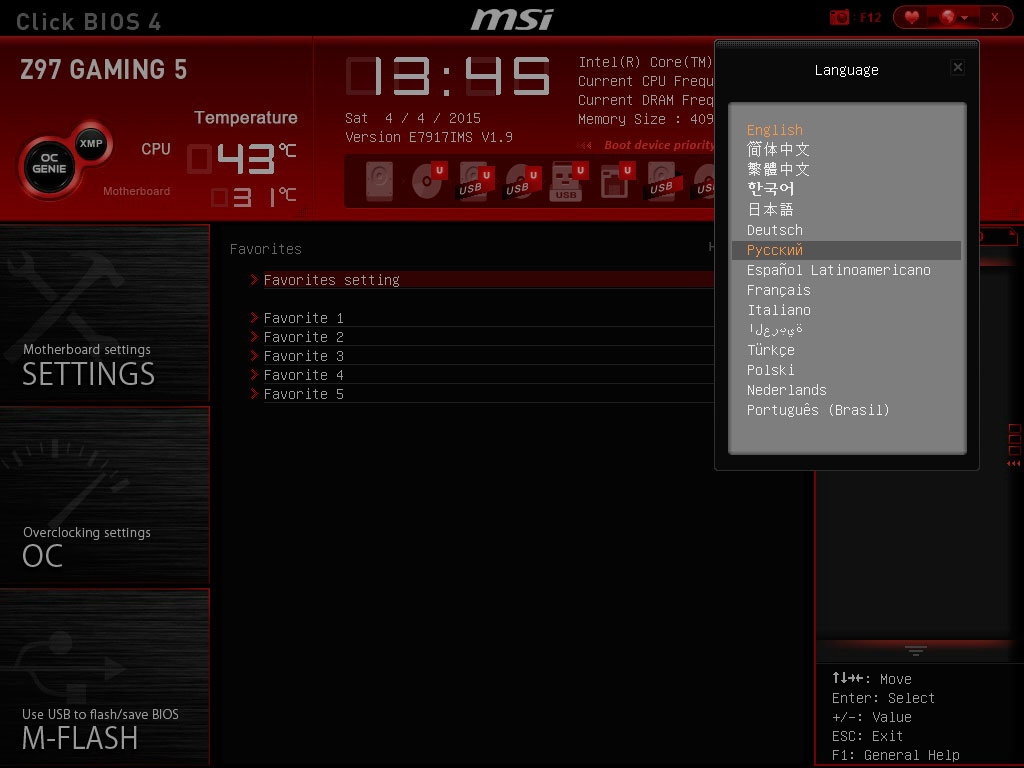

В правом верхнем углу можно нажав на глобус изменить язык, Русский поддерживается практически в полной мере.

MSI Z97 GAMING 5

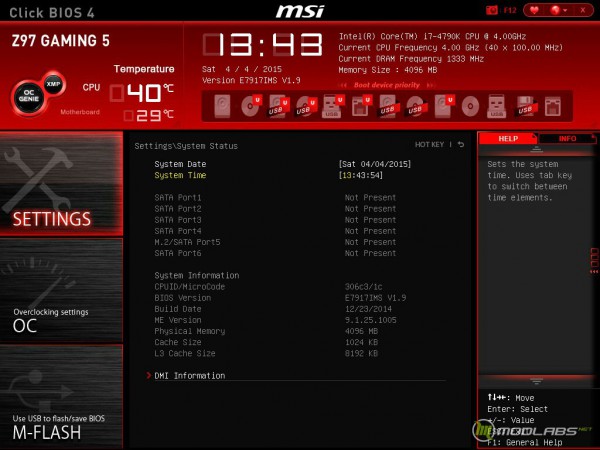

Первая рабочая вкладка «SETTINGS» в ней возможно выполнить настройку основных функций материнской платы, просмотреть данные о ней, возможность шибкого изменения в дополнительных настройках периферии, управлением загрузкой, установка пароля и возможность сохранить настройки и покинуть UEFI меню.

MSI Z97 GAMING 5

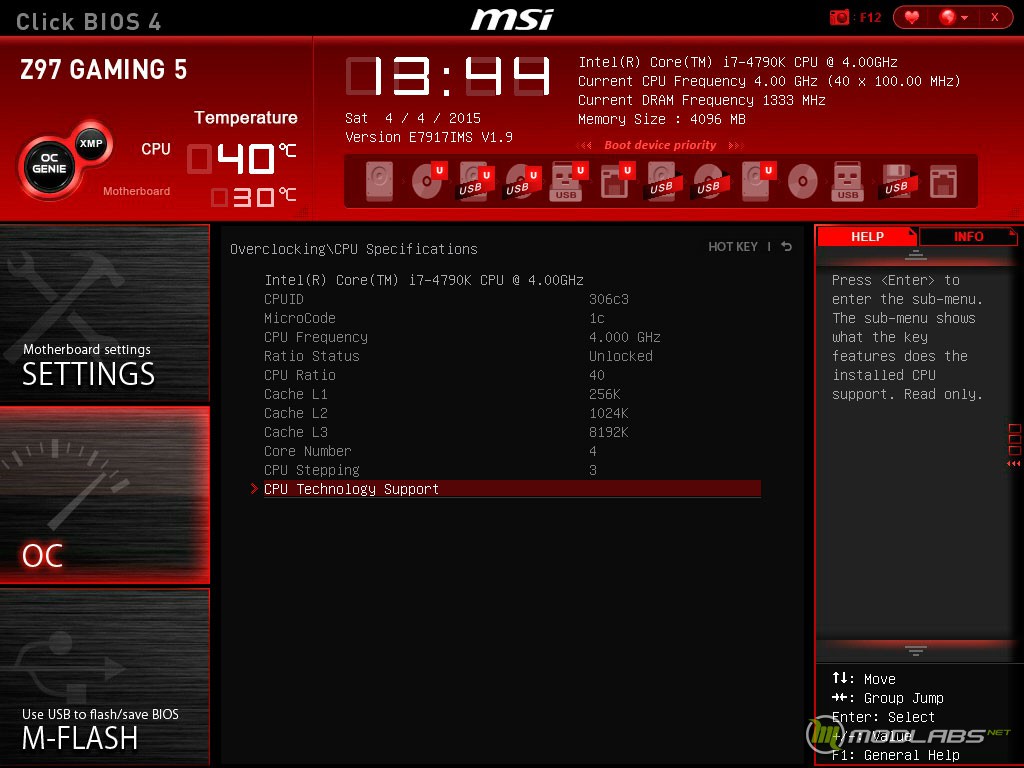

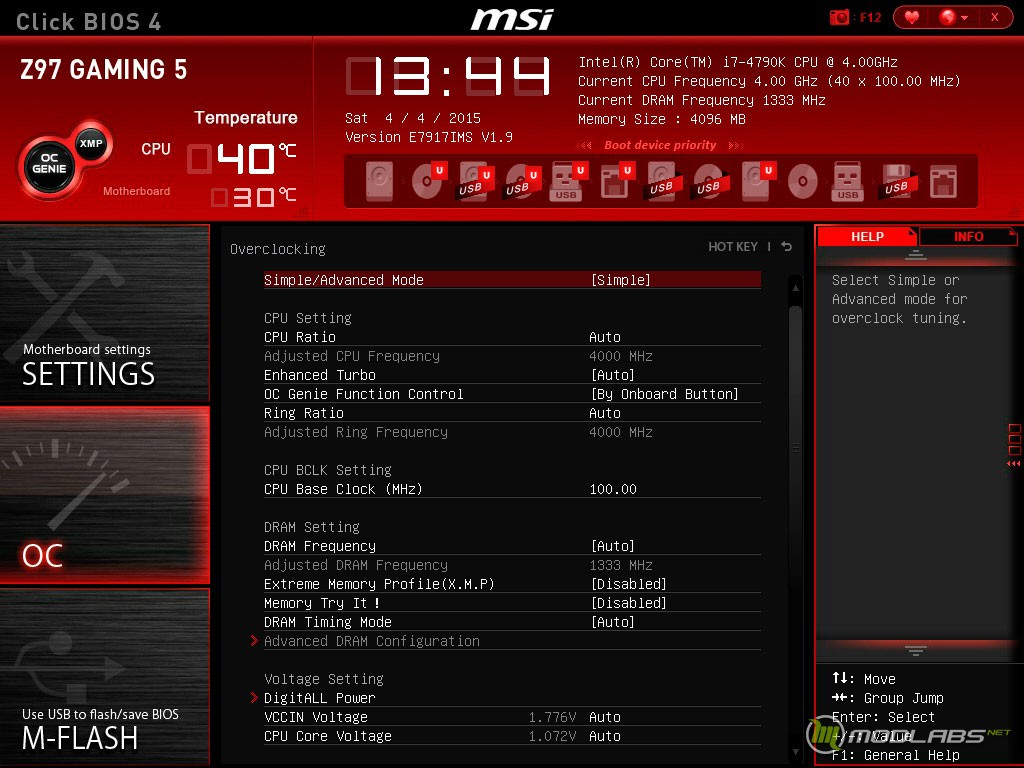

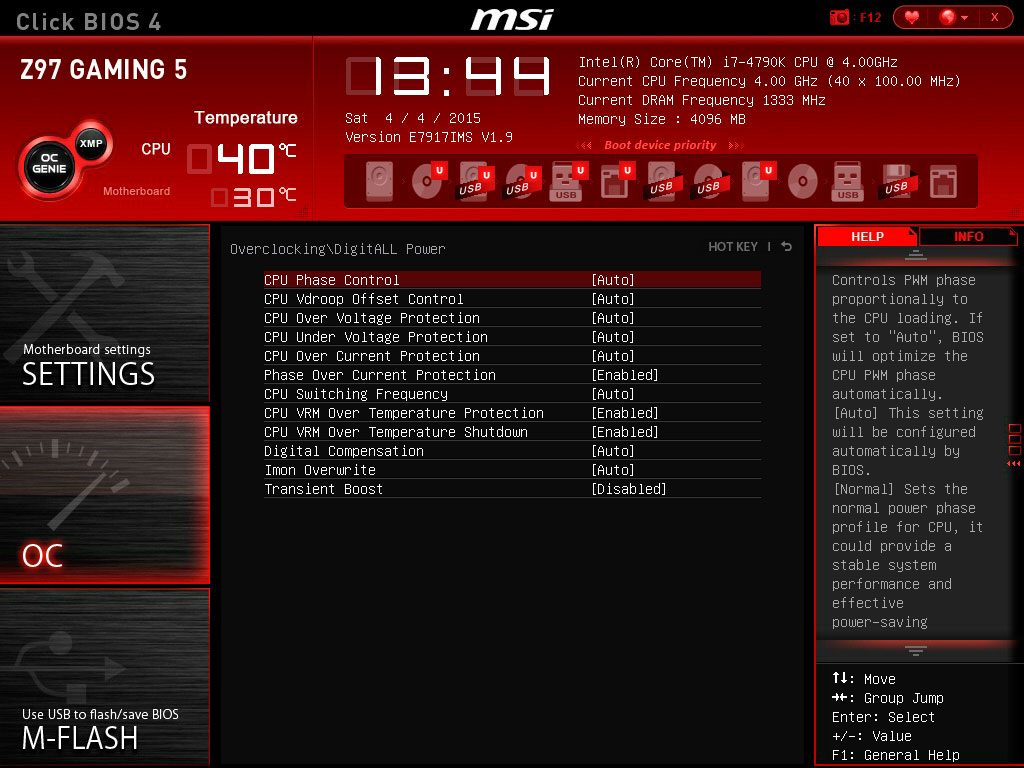

Предназначенная для разгона вкладка «ОС» позволит разогнать процессор и память настроить энергопотребление и вольтаж.

MSI Z97 GAMING 5

MSI Z97 GAMING 5

MSI Z97 GAMING 5MSI Z97 GAMING 5



MSI Z97 GAMING 5

Удобная и полезная вкладка «M-FLASH» в ней можно сохранять свои профили настроек BIOS на накопитель.

MSI Z97 GAMING 5

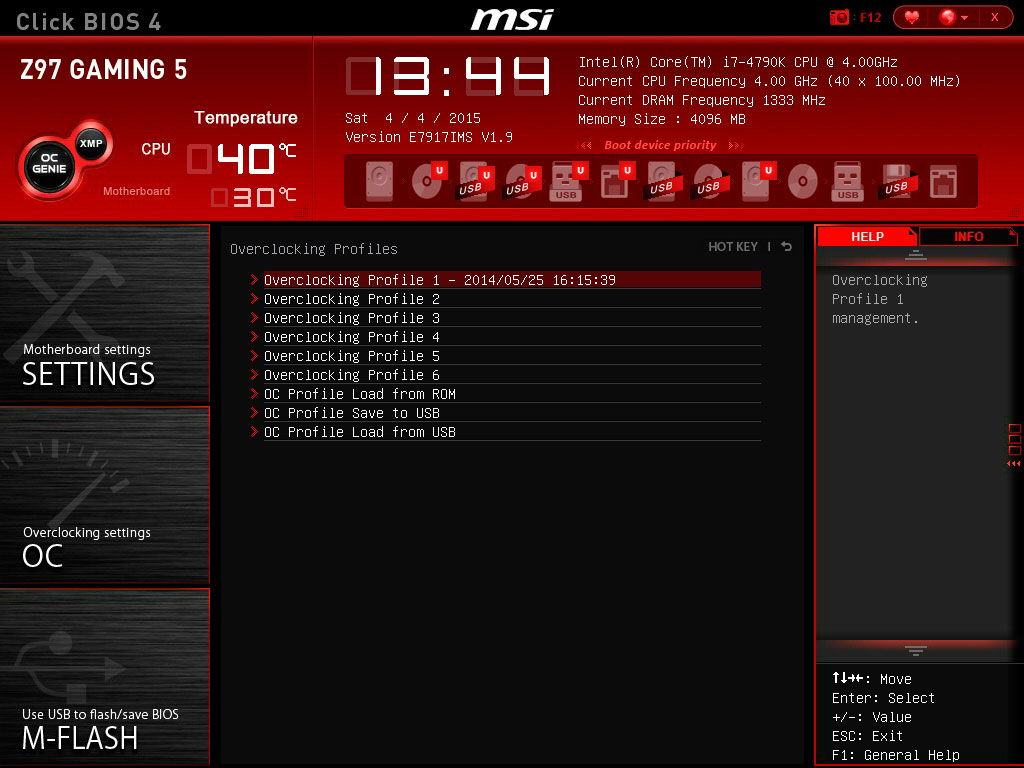

С права присутствует вкладка OC profile, соответственно в ней можно сохранять и профили со своими настройками и загружать переключаясь между ними.

MSI Z97 GAMING 5

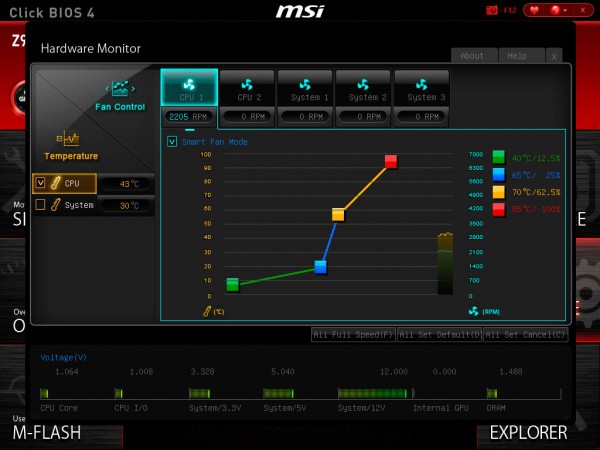

Повторюсь ещё раз, HARDWARE MONITOR выполнен очень удобно, позволяет выполнять гибкую настройку скорости работы вентиляторов, в зависимости от температуры, при этом показывает изменения последней в реальном времени.

MSI Z97 GAMING 5

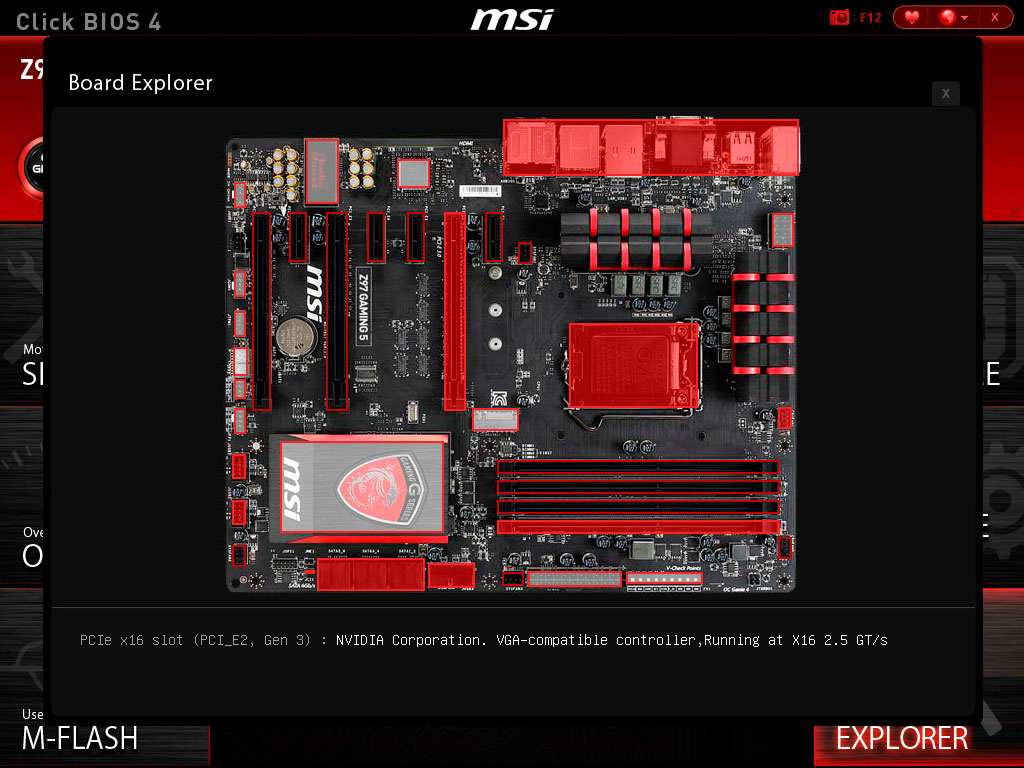

Возможно сомнительная функция, которая будет полезна малому количеству пользователей BOARD EXPLORER, на случай если вы забыли, что у вас и где подключено и установлено.

MSI Z97 GAMING 5

Встроенный звук

О встроенной звуковой карте я Audio Boost 2 я уже упоминал в обзоре MSI Z97 GAMING 7. Повторяться нет особого смысла, ограничусь более кратким изложением того, что я получил от неё. Это тот же Realtake ALC 1150 и условно о нём можно сказать «не плохо». Но в Audio Boost 2 вся прелесть в предусилении для наушников. Производитель заявляет, что звуковая карта может прокачать наушники с сопротивлением до 600Ω. На деле это подтвердилось, наушники Beyerdynamic DT990 Pro 250ohm зазвучали без проблем, только вот качество аудиокодека Realtake ALC 1150 еле дотягивает до четверки.

Разгон

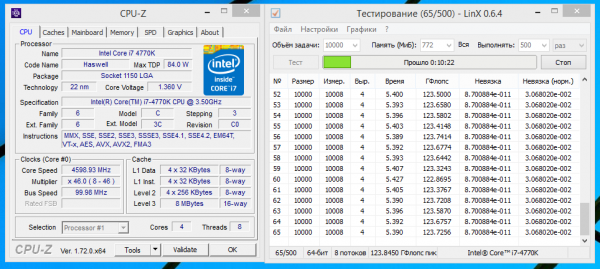

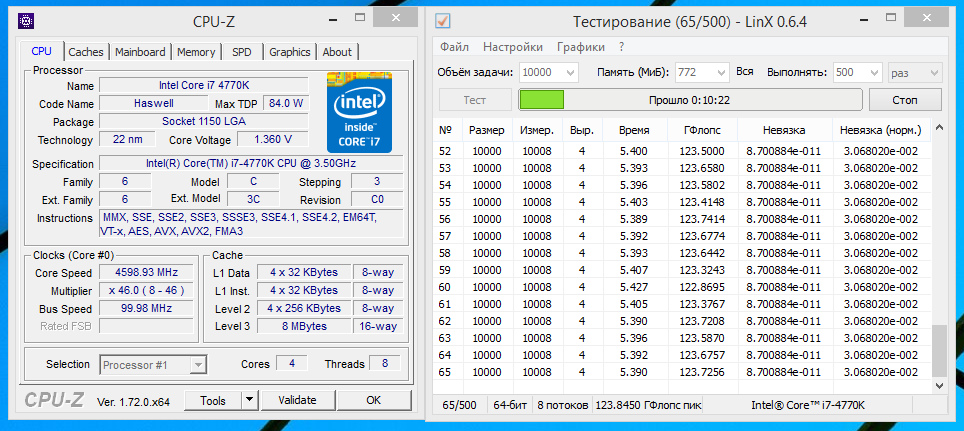

Вот тут от MSI Z97 GAMING 5 я не смог получить ничего выдающегося плане разгона. Материнская плата взяла стандартную крайнюю отметку 4,6Ghz для моего тестового процессора core i7 4770k при напряжении 1,360v. Напомню, что на MSI Z97 GAMING 7 процессор стабильно взял частоту 4,7Ghz при повышении напряжения всего на 0,008v относительно MSI Z97 GAMING 5.

MSI Z97 GAMING 5

Вывод

Будучи более доступной MSI Z97 GAMING 5 является менее оверклокерской нежели чем MSI Z97 GAMING 7, но при этом обладает практически идентичной функциональностью. Но один из важнейших факторов это более низкая стоимость MSI Z97 GAMING 5, если сравнивать со старшими моделями. Материнская плата может стать очень хорошей платформой для игрового ПК с хорошим звуком благодаря усилению для наушников, которое придется многим по вкусу и хорошей сетевой картой.
