19/08/2016 - 19:00 [ ]Обзор MSI GeForce GTX 1070 Gaming X. Шаг к идеалу

ОГЛАВЛЕНИЕ:

Компания MSI последние годы все чаще радует пользователей фирменной линейкой Gaming, которая объединяет ноутбуки, материнские платы и видеокарты. О последних мы сейчас и поговорим. С анонсом новой графического процессора Nvidia Pascal, включившей в себя 3D-ускорители GeForce GTX 1060, 1070 и 1080 разработчикам из MSI было чем заняться, да и гигант в лице AMD приятно удивил общественность долгожданным выходом серии Polaris 10/11.

MSI_GTX_1070_31

Именно благодаря этим двум событиям модельный ряд видеокарт MSI значительно пополнился новыми моделями, и об одной из них мы сейчас поговорим, а именно, MSI GeForce GTX 1070 Gaming X, которая продолжает удачную черно-красную серию.

Упаковка и комплектация

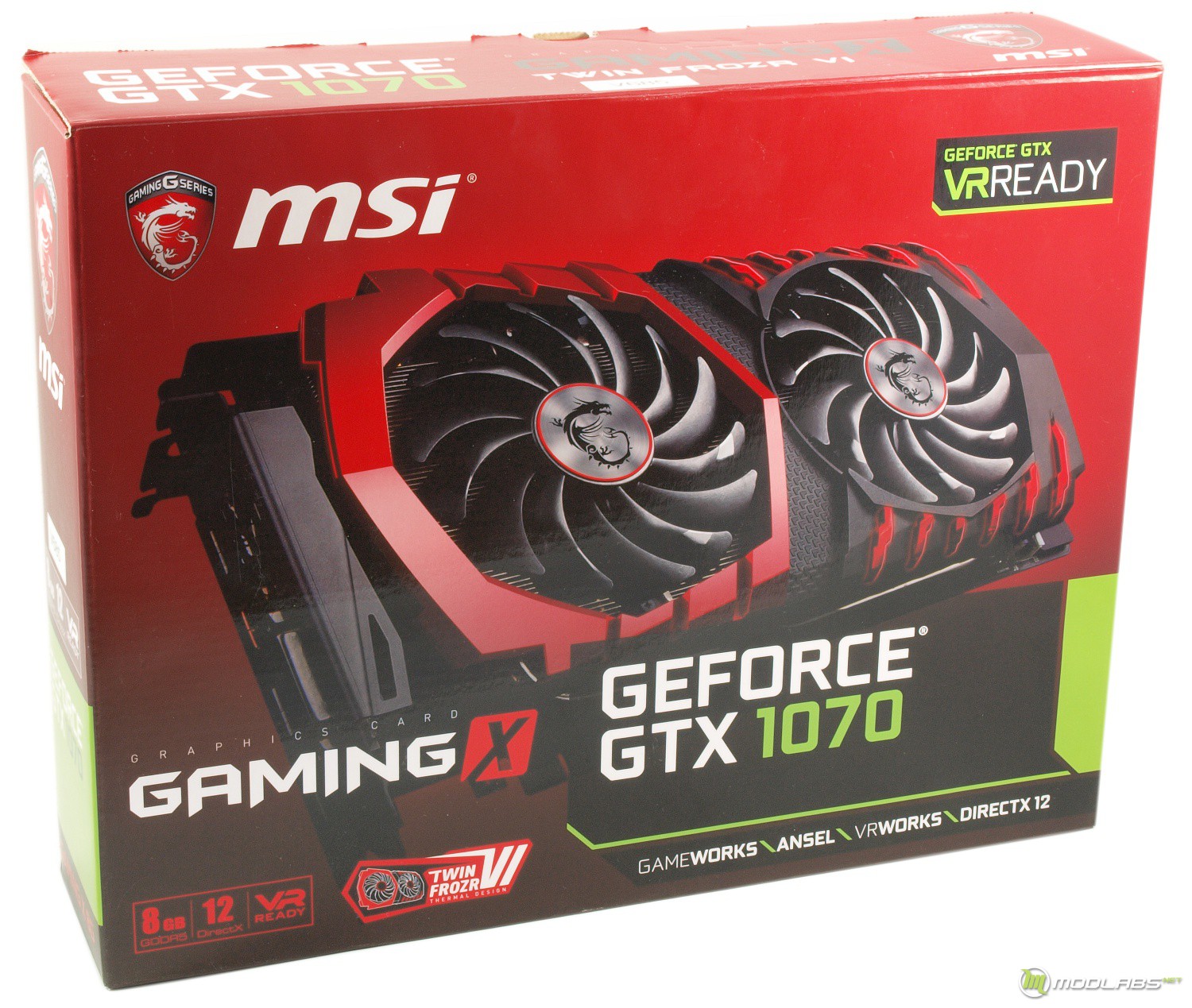

Видеокарта MSI GeForce GTX 1070 Gaming X поставляется в габаритной упаковке с яркой узнаваемой полиграфией. Большое изображение модели на заднем фоне раскрывает внешний вид новинки. С лицевой стороны отмечены основные характеристики такие как обновленная система охлаждения Twin Frozr VI, 8 Гбайт видеопамяти, поддержка DirectX 12 и виртуальной реальности.

MSI_GTX_1070_09

Повернув коробку можно познакомится с каждый пунктов в деталях. Подробное описание коснулось всех особенностей MSI GeForce GTX 1070 Gaming X: подсветка логотипа и кожуха RGB Led, кулер Twin Frozr VI, фирменная программа Gaming APP. Минимальные системные требования к блоку питания и характеристики новинки сведены в таблицу в нижней части упаковки.

MSI_GTX_1070_10

Внутри находится черная коробка из плотного картона, сверху расположен бокс-конверт с комплектацией.

MSI_GTX_1070_11

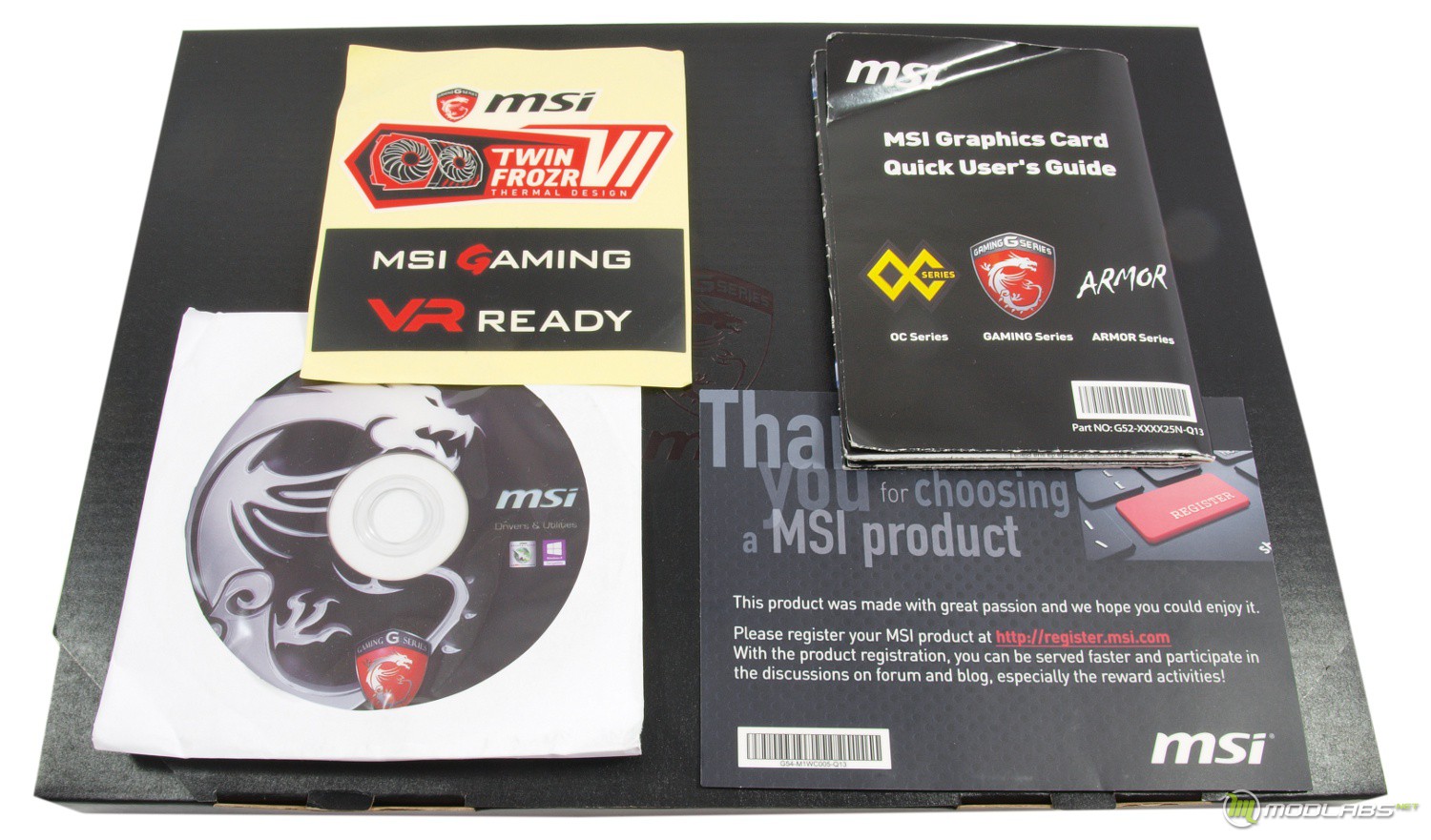

В него вошли пара наклеек на корпус, листовка MSI, диск с драйверами и программным обеспечением, руководство пользователя.

MSI_GTX_1070_12

Внешний вид

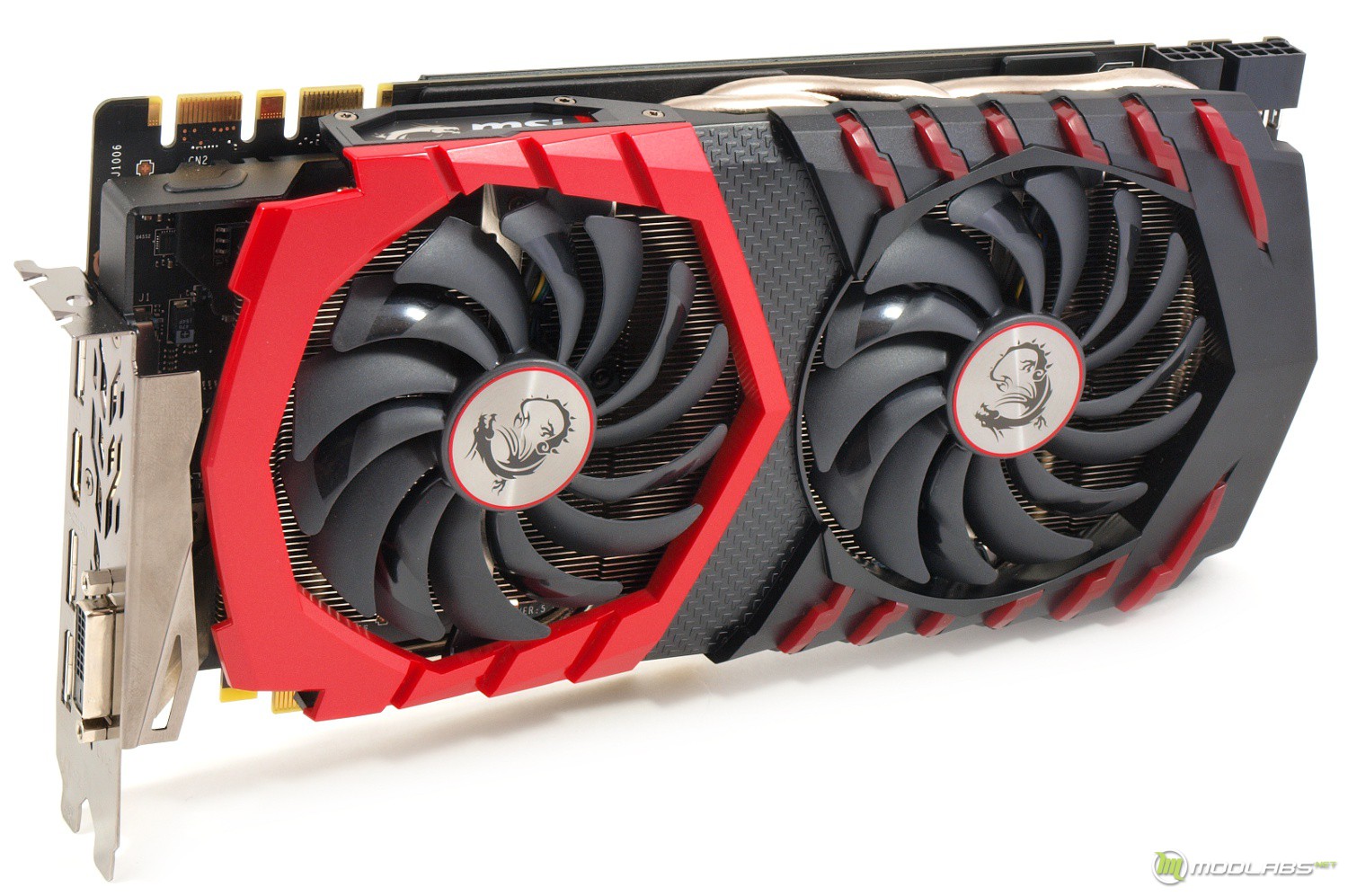

Модели компании MSI можно узнать из множества других: они отличительны черно-красным кожухом, двумя крупными 100-мм вентиляторами, фирменная символика. И в этом видеокарта MSI GeForce GTX 1070 Gaming X полностью ей соответствует. Выбранный, несколько лет назад, разработчиками курс уже стал признанными и по прежнему остается актуальным.

MSI_GTX_1070_13

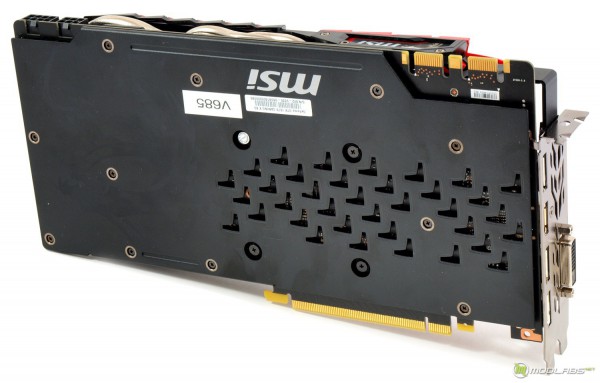

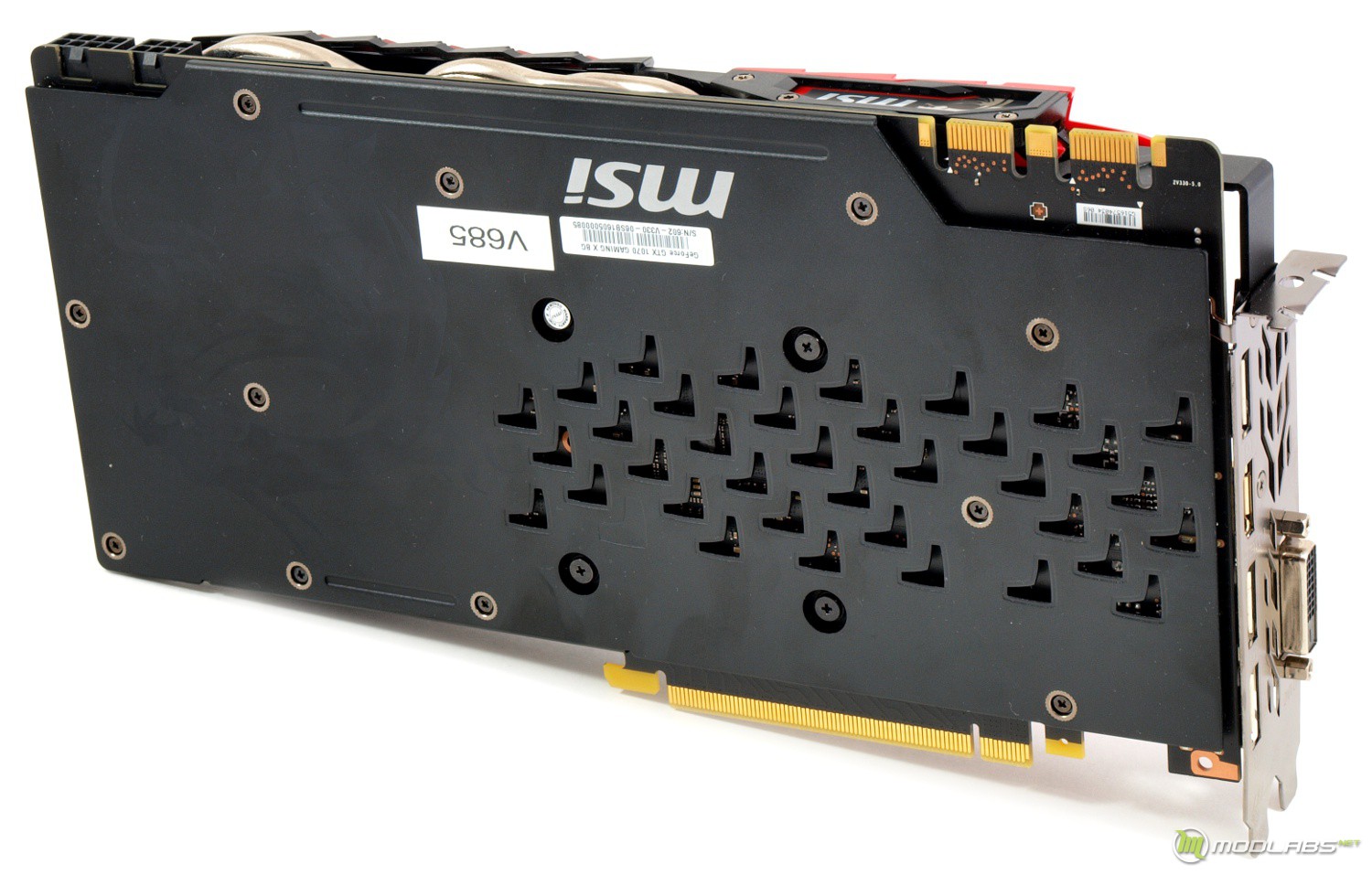

Обратная сторона закрыта опорной пластиной, которая играет как защитную роль, так и ребро жесткости. В центральной части проделаны сквозные отверстия для свободной циркуляции воздуха, а в передней изображен дракон MSI.

MSI_GTX_1070_15

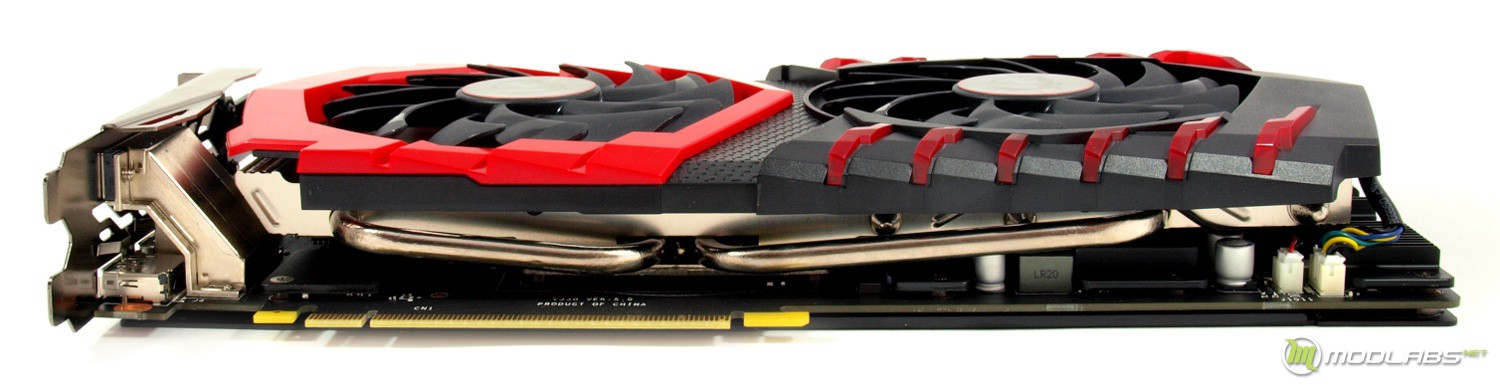

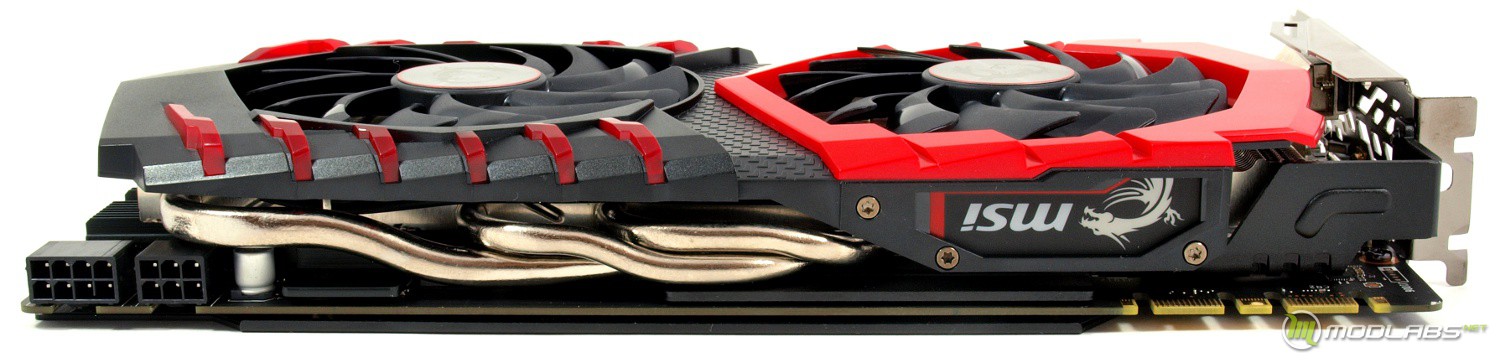

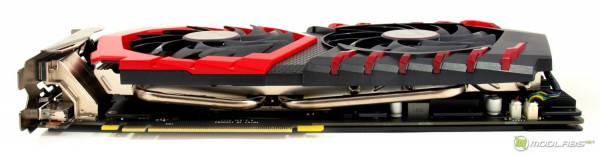

MSI GeForce GTX 1070 Gaming X занимает два слота расширения в ПК, имеет длину 279 мм и ширину 140 мм.

MSI_GTX_1070_19

MSI_GTX_1070_20

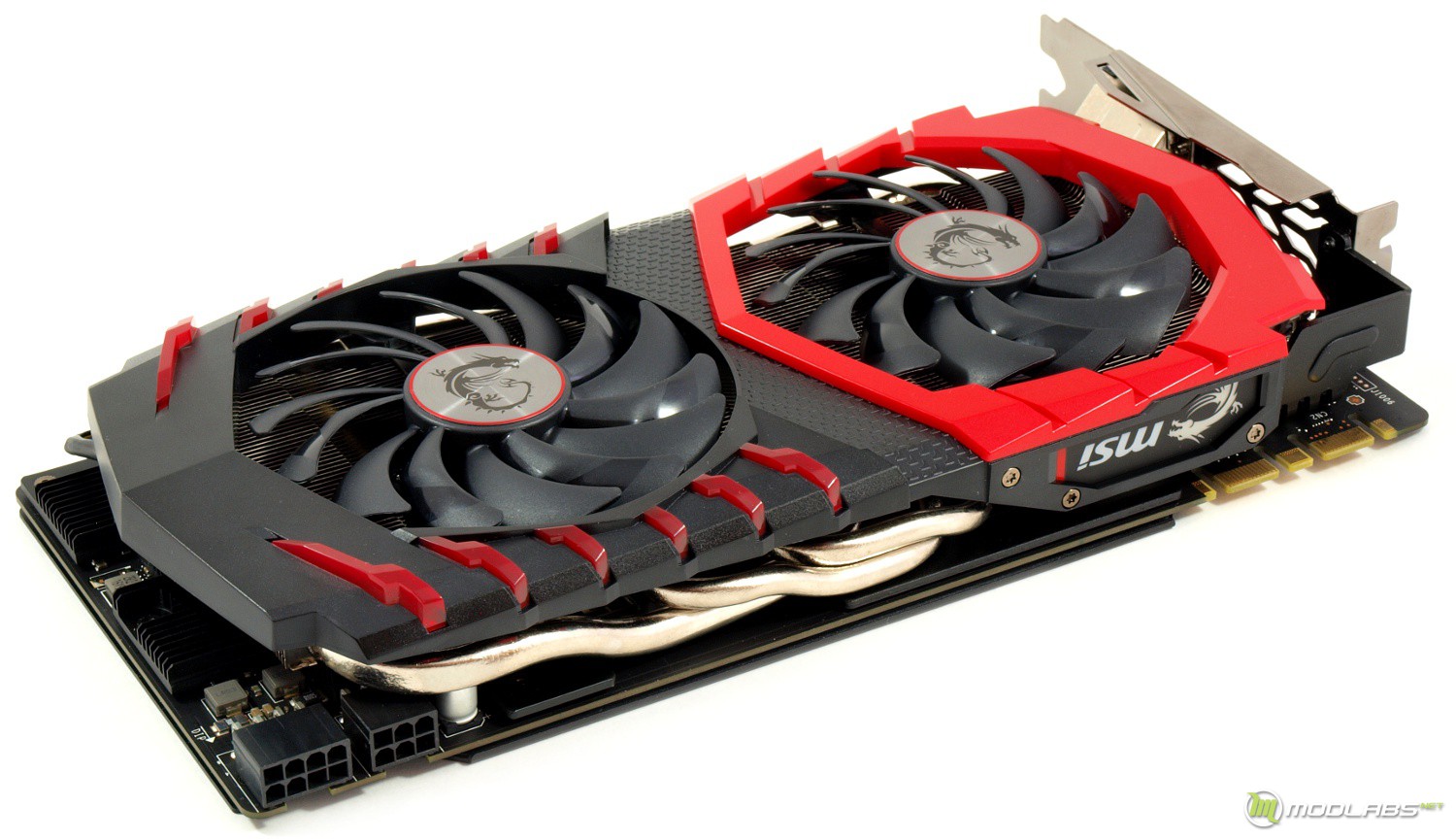

Подобные размеры для видеокарт не удивительны, и пользователей не шокируют. Перед разработчиками всегда ставилась задача эффективной и тихой системы охлаждения, которая занимает достаточно места.

MSI_GTX_1070_16

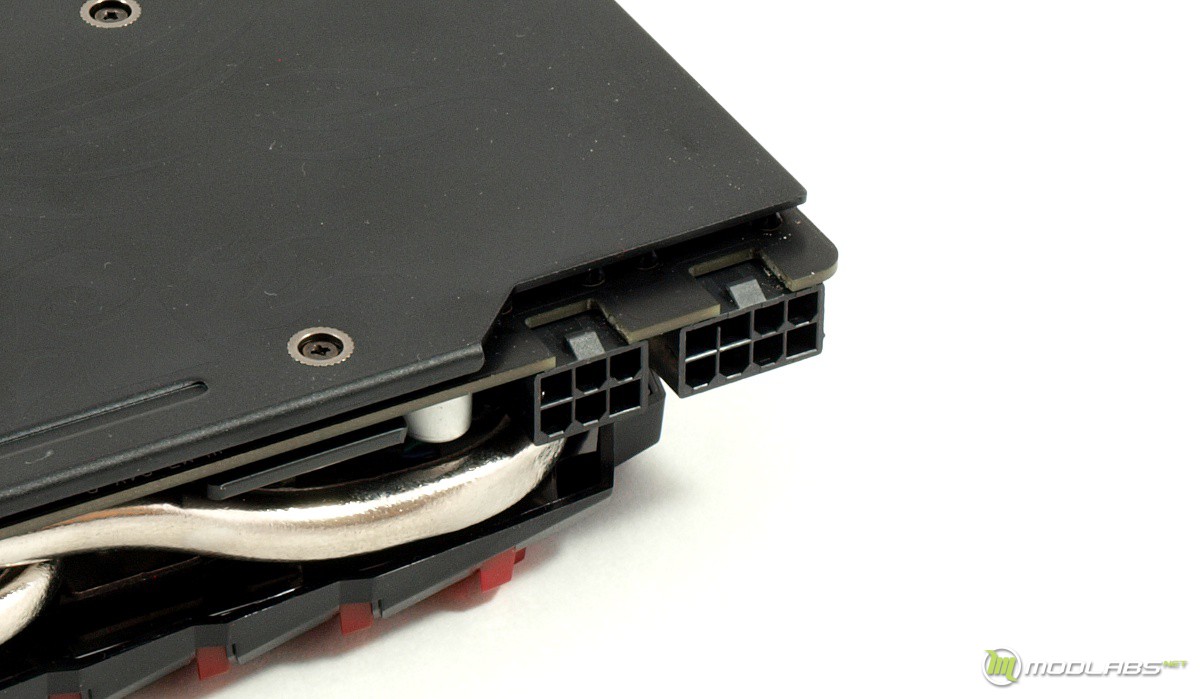

Несмотря на скромные показатели энергопотребления GeForce GTX 1070, новинка обладает двумя разъемами дополнительного питания по схеме «8+6», которые позволяют добиваться лучшего разгона.

MSI_GTX_1070_14

Несмотря на скромные показатели энергопотребления GeForce GTX 1070, новинка обладает двумя разъемами дополнительного питания по схеме «8+6», которые снимают ограничение по высокому разгону.

MSI_GTX_1070_18

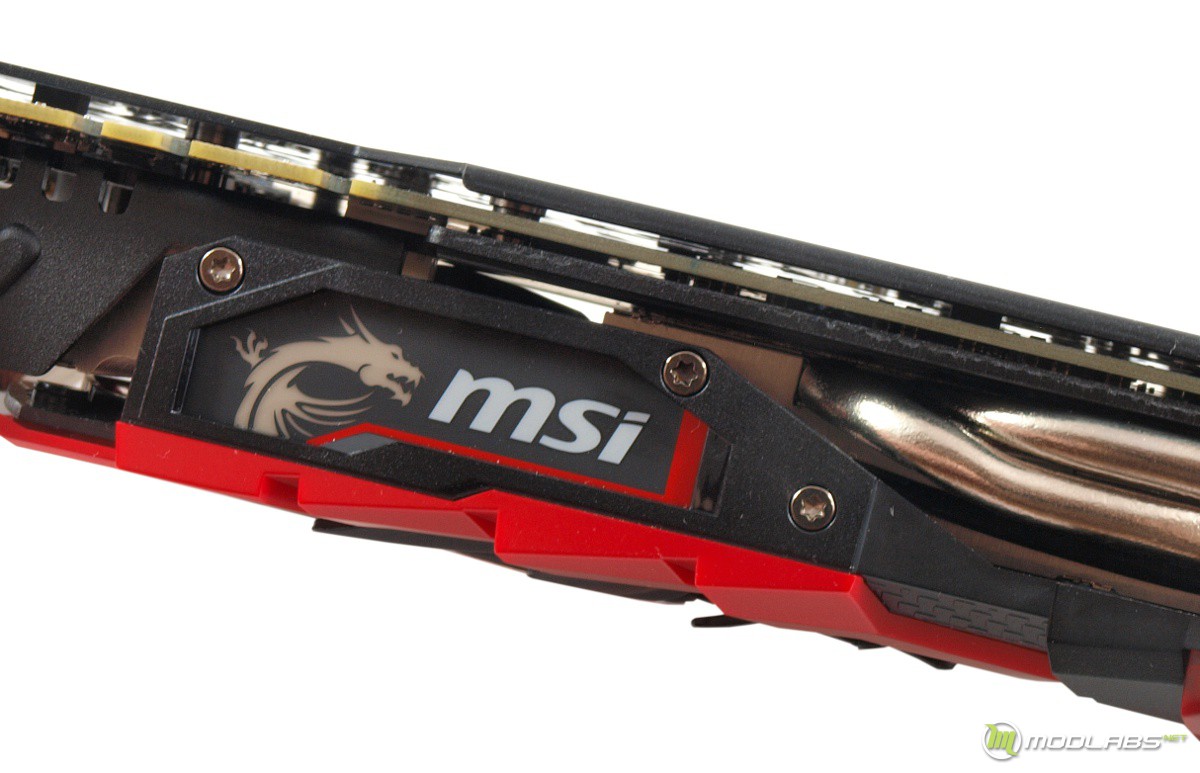

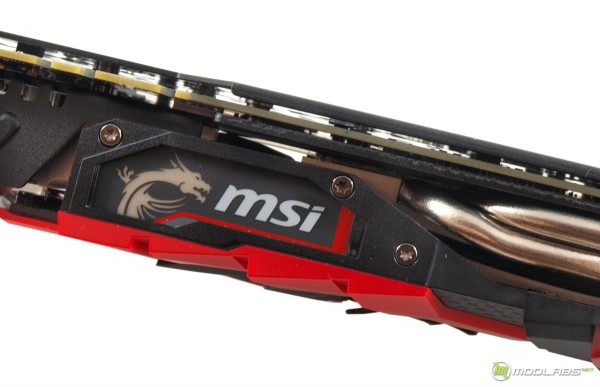

А сбоку расположился логотип MSI с подсветкой. Она регулируема с помощью программы Gaming APP, где настраивается цвет и режим свечения. Но это не все изменения – кожух системы охлаждения также оснащен подсветкой RGB Led.

MSI_GTX_1070_17

Система охлаждения

Система охлаждения носит название Twin Frozr, которая переживает свою шестую модификацию, о чем говорит литеры VI в названии. Инженерами постоянно усовершенствуется конструкция и дорабатываются алгоритмы управления настройками.

MSI_GTX_1070_21

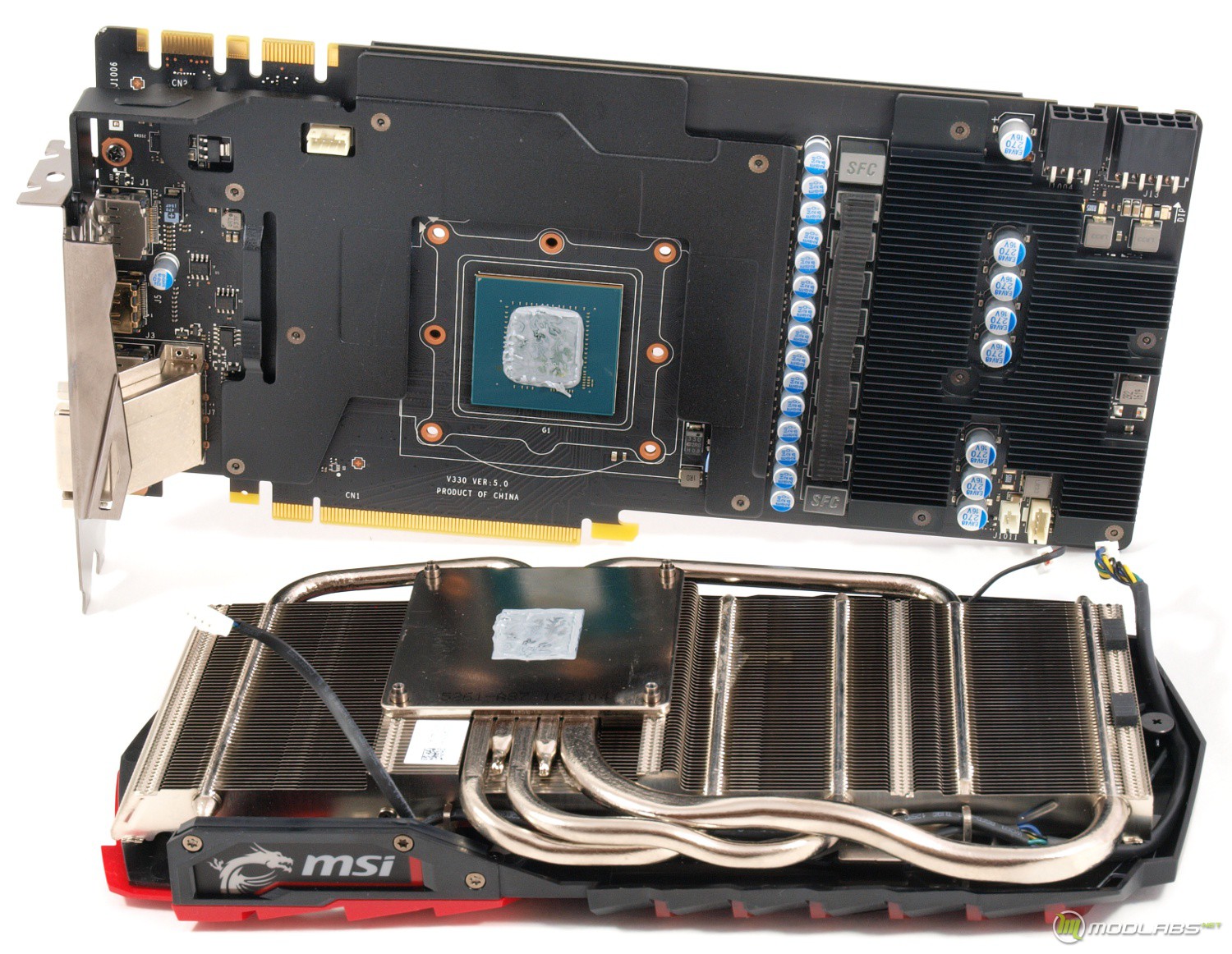

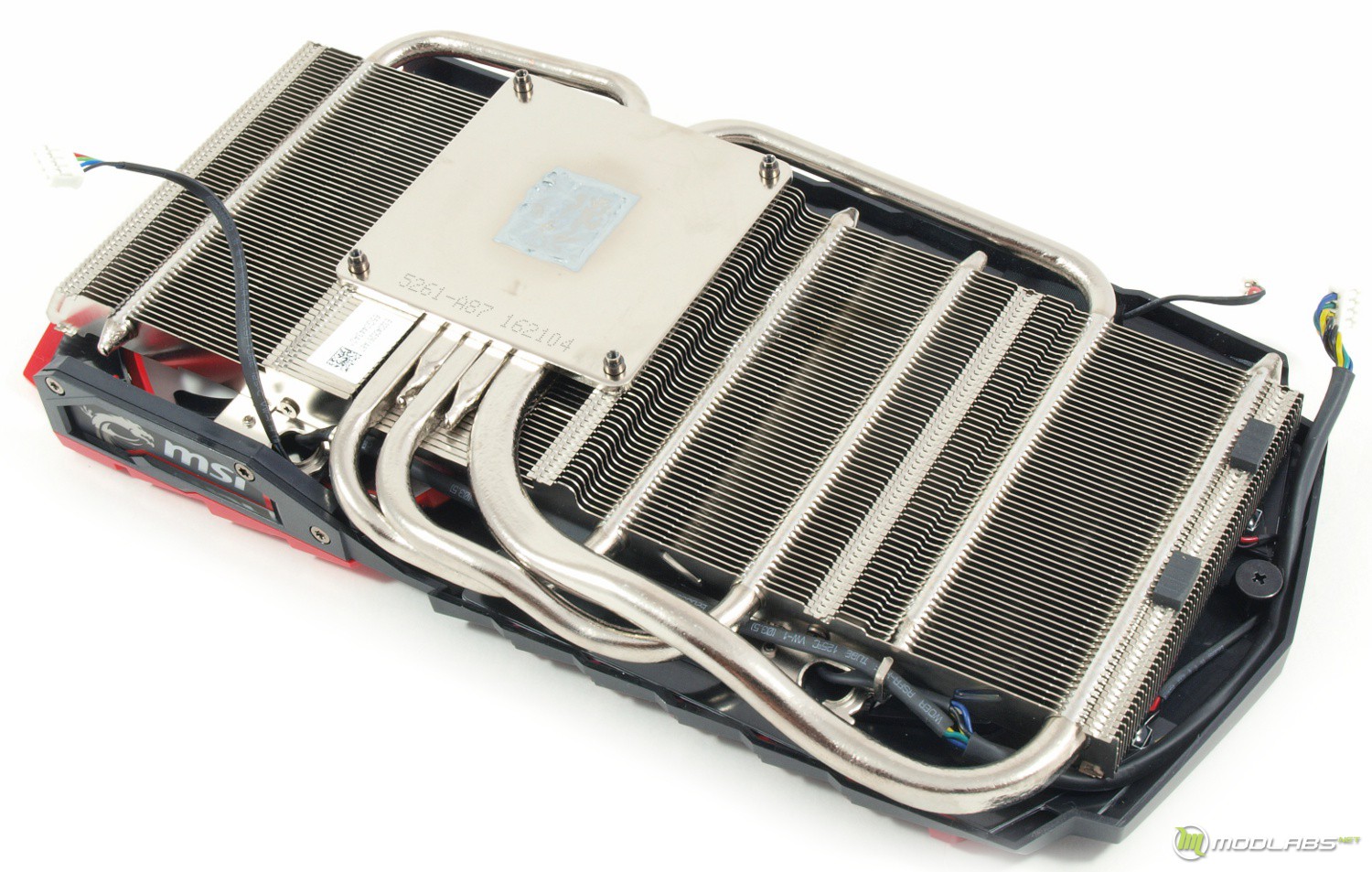

Кулер крепится четырьмя подпружиненными винтами в области графического процессора. К печатной плате подведены три провода – две зоны подсветки и вентиляторы с единым коннектором. В качестве термоинтерфейса используется серая термопаста, которая на момент тестирования была очень жидкой и без вкраплений. Стоит учитывать тот факт, что перед нами была новая модель, не побывавшая ранее в других изданиях.

MSI_GTX_1070_22

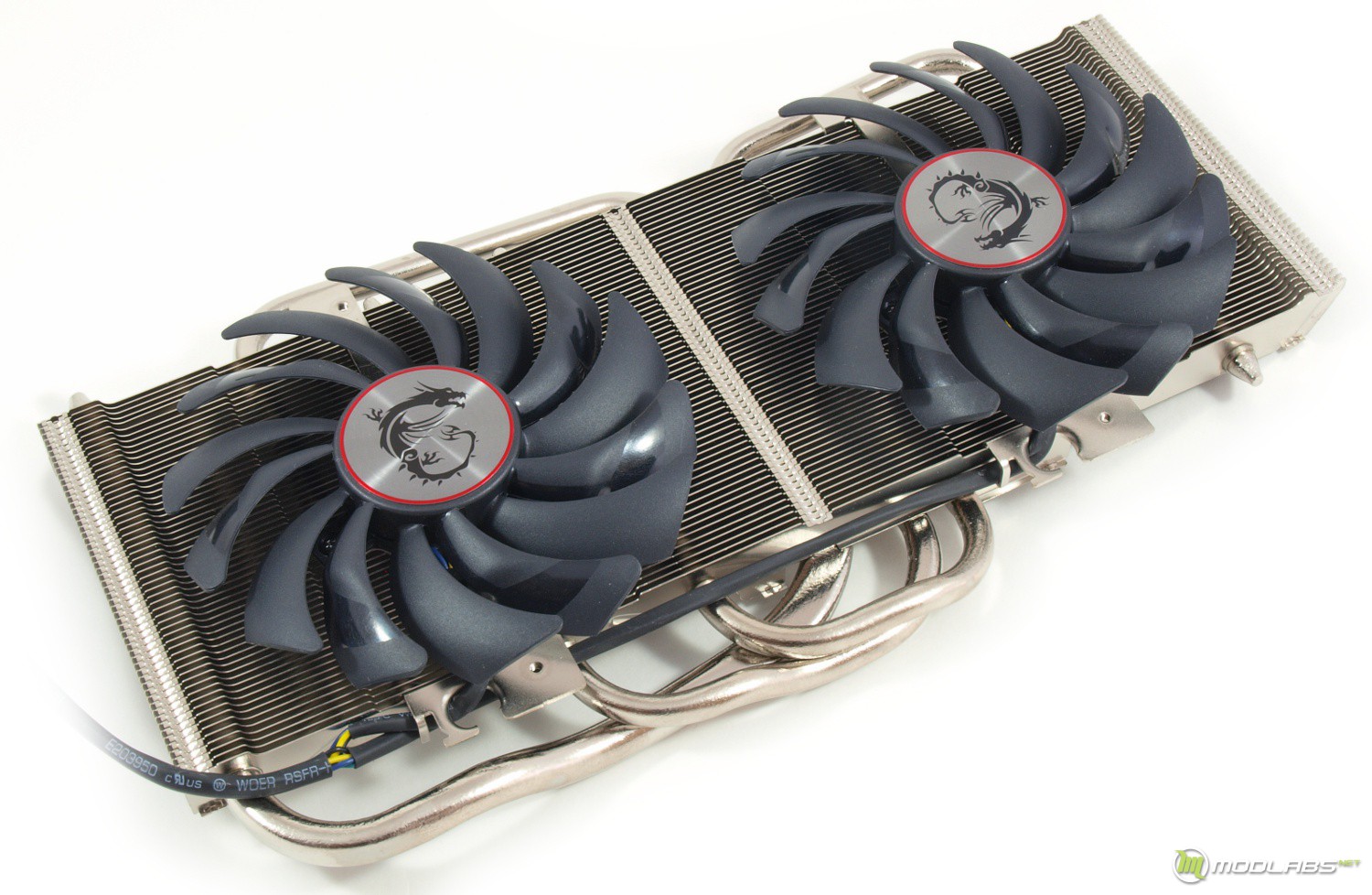

Охладитель представлен односекционным радиатором, набранным множеством алюминиевых ребер с никелированным покрытием. Их пронизывают пять тепловых трубок, четыре из которых диаметром 6 мм, и одна – 10 мм. Для повышения эффективности все соединения тщательно пропаяны.

MSI_GTX_1070_23

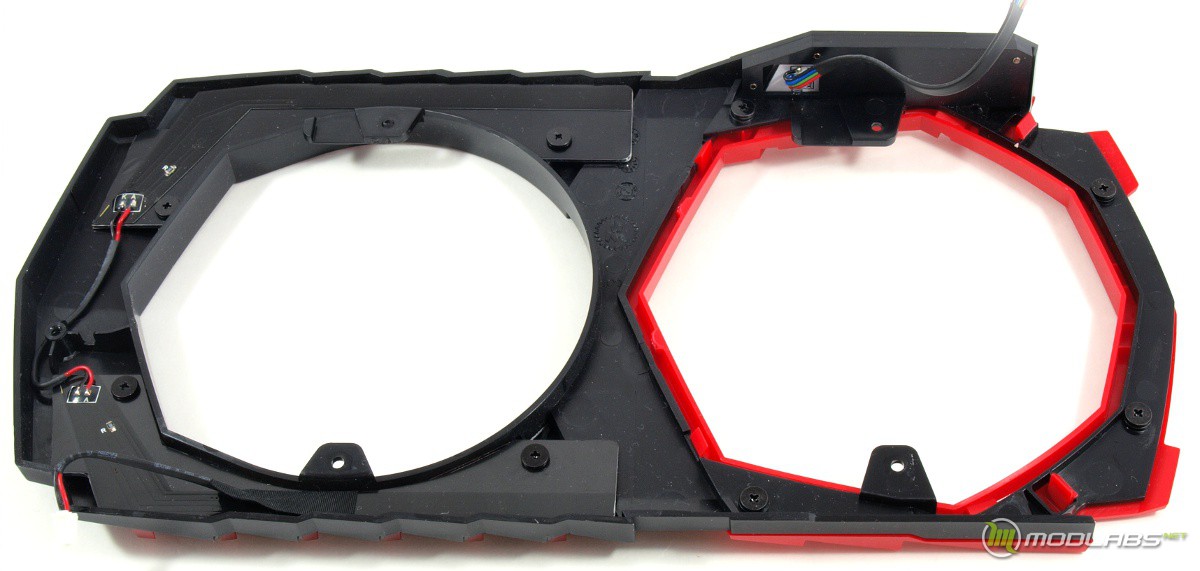

Под кожухом отличительны три секции подсветки и идущим от них проводами с питанием. Сама по себе подсветка носит декоративную роль, однако, в современном игровом обществе это становится важным атрибутом. Можно его использовать и в полезных целях, если привязать оттенки RGB Led к температуре графического процессора.

MSI_GTX_1070_25

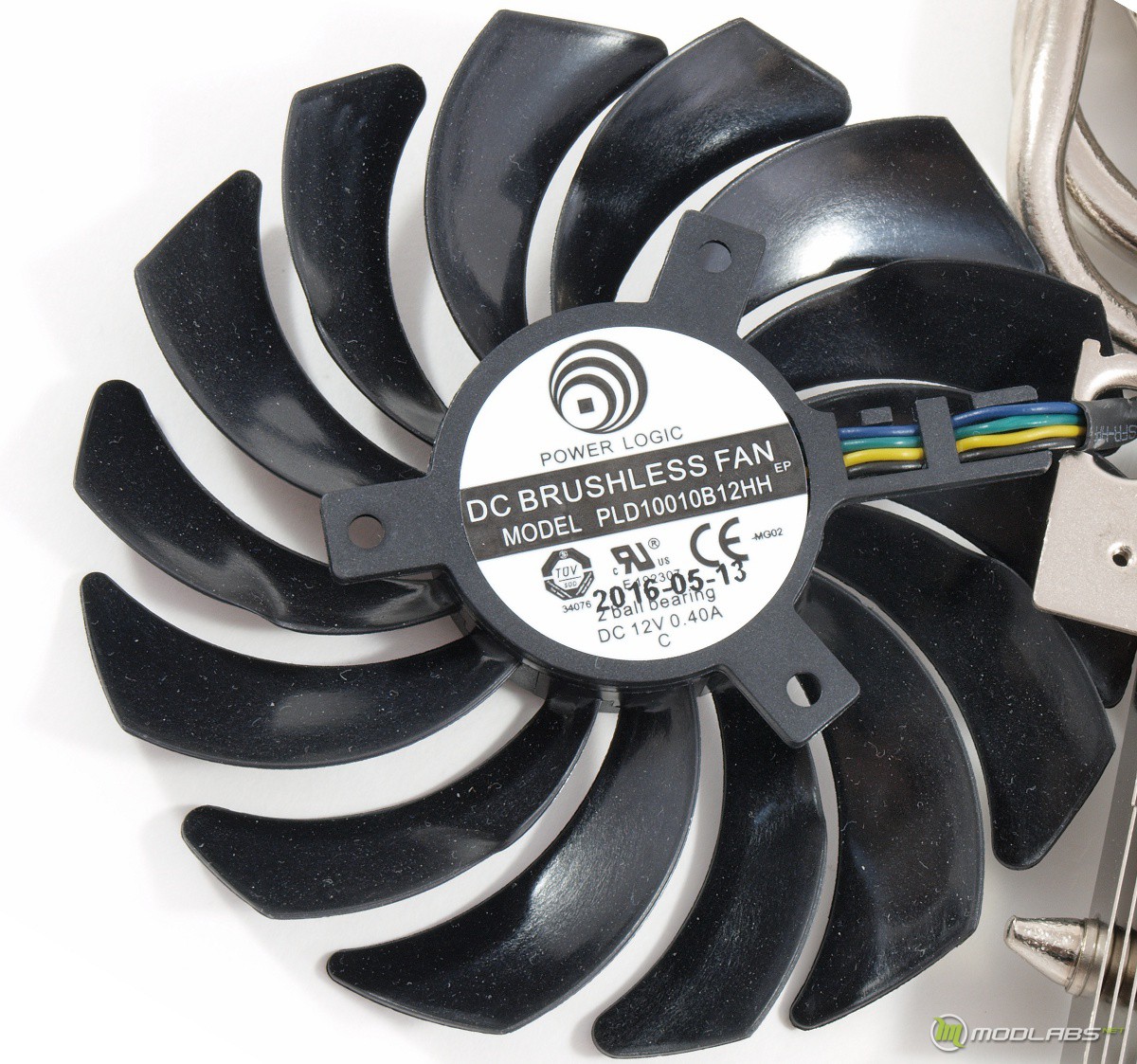

Два 100-мм вентилятора производства Power Logic и маркировкой PLD10010B12HH отвечают за активное охлаждение. Они выпущены в мае 2016 года и работаю в диапазоне 0-2500 об/мин.

MSI_GTX_1070_24

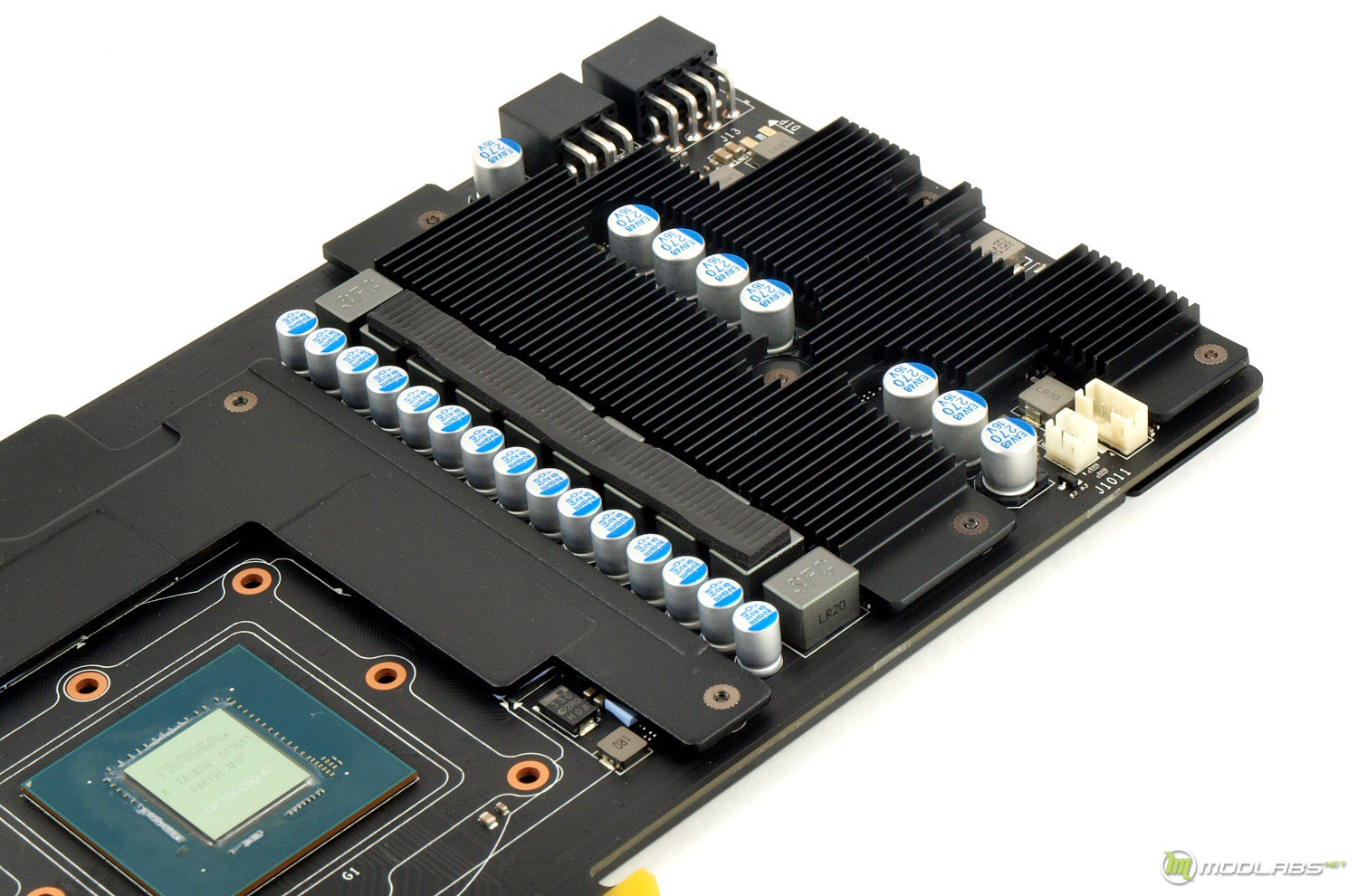

Зона VRM охлаждается отдельным низкопрофильным радиатором, закрывающим все свободное пространство печатной платы. Модель оснащена и ребром жёсткости, которое к тому же накрывает все восемь микросхем видеопамяти.

MSI_GTX_1070_26

Далее мы переходим к осмотру печатной платы
