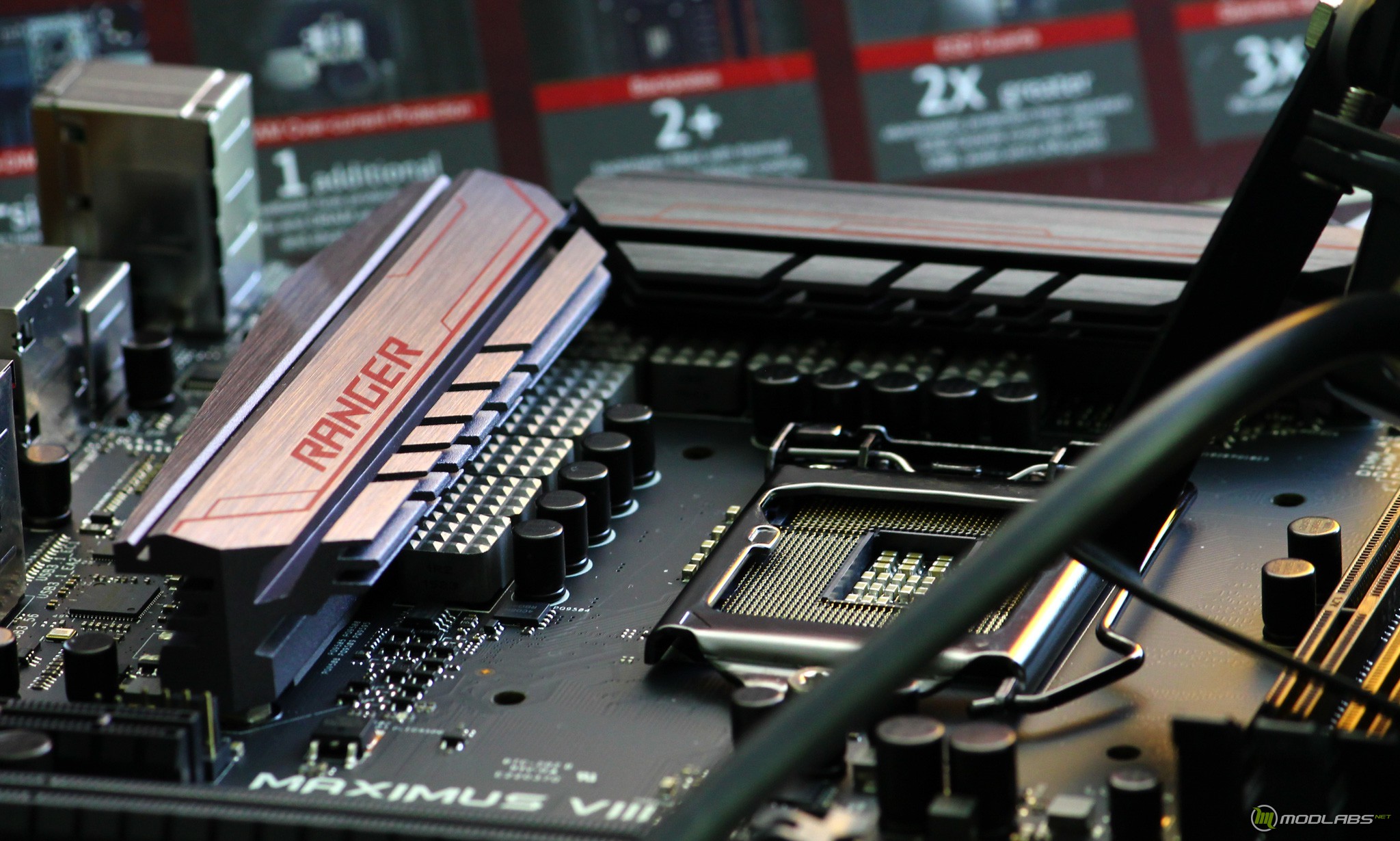

Как ни крути, материнская плата является «основополагающим фундаментом» любой системы. Во многом именно от нее зависит возможная масштабируемость и надежность всей конфигурации. Сегодня к нам на тестирование попала материнская плата ASUS Maximus VIII Ranger, которая, как бы то странно не звучало, является наиболее доступной вариацией из дивизиона Republic of Gamers на LGA1151.

Я не ошибусь, если скажу, что комплектующие с логотипом ROG легко узнаются энтузиастами. Данная серия уже давно зарекомендовали себя среди профессионалов оверклокинга, моддинга и попросту любителей хороших систем. Лично мое знакомство с платами этой серии началось с ASUS Rampage Extreme, да именно с той «рампаги» для LGA775. Признать честно, она по сей день успешно работает в одной из систем, а ведь на ней проводился не один десяток Bench-сессий. В тот момент линейка ROG была представлена всего несколькими вариантами плат. А вот сейчас ситуация совершено другая, есть IMPACT, GENE, RANGER, HERO, FORMULA и EXTREME.

Так вот, предлагаю взглянуть именно на ASUS Maximus VIII Ranger, узнать ее отличительные особенности, попробовать найти минусы и посмотреть, как поведет себя система в процессе разгона.

Комплект поставки

Упаковка, как же без нее! Ranger поставляется в вертикально расположенном боксе, на его сторонах есть детальное описание, оно настолько детальное, что производитель применил откидную крышку – нужно упомянуть обо всем. Дизайн, как и у других ROG использует знакомую гамму красного.

Комплект поставки расширенный, конечно его нельзя сравнить с максимальными вариациями, но и пустым не назовешь. Среди бумажной части нашлось место инструкции пользователя, набору для маркировки кабелей, а также знаменитой вывески на дверь и нескольких ROG-наклеек. Из функциональной части есть заглушка на панель корпуса, набора SATA кабелей, мостик SLI и переходник Q-Connector, не забыли и о примочке для удобной установки процессора. Все перечислил, а про болтик для установки «планок» в слот M.2 чуть не забыл упомянуть :).

Внешний осмотр

Maximus VIII Ranger выполнена в эталонном форм-факторе ATX, от сюда и знакомые размеры в 305 x 244 миллиметров. Если говорить о визуальной составляющей, то здесь применяется черный текстолит, элементная база тоже в черно-сером окрасе. Радиаторы охлаждения использую серые оттенки с небольшими вставками насыщено красного. На правах отступления, раз мы уже вспомнили о прошлых платах ROG-линейки, вот линк на парочку фото Rampage Extreme.

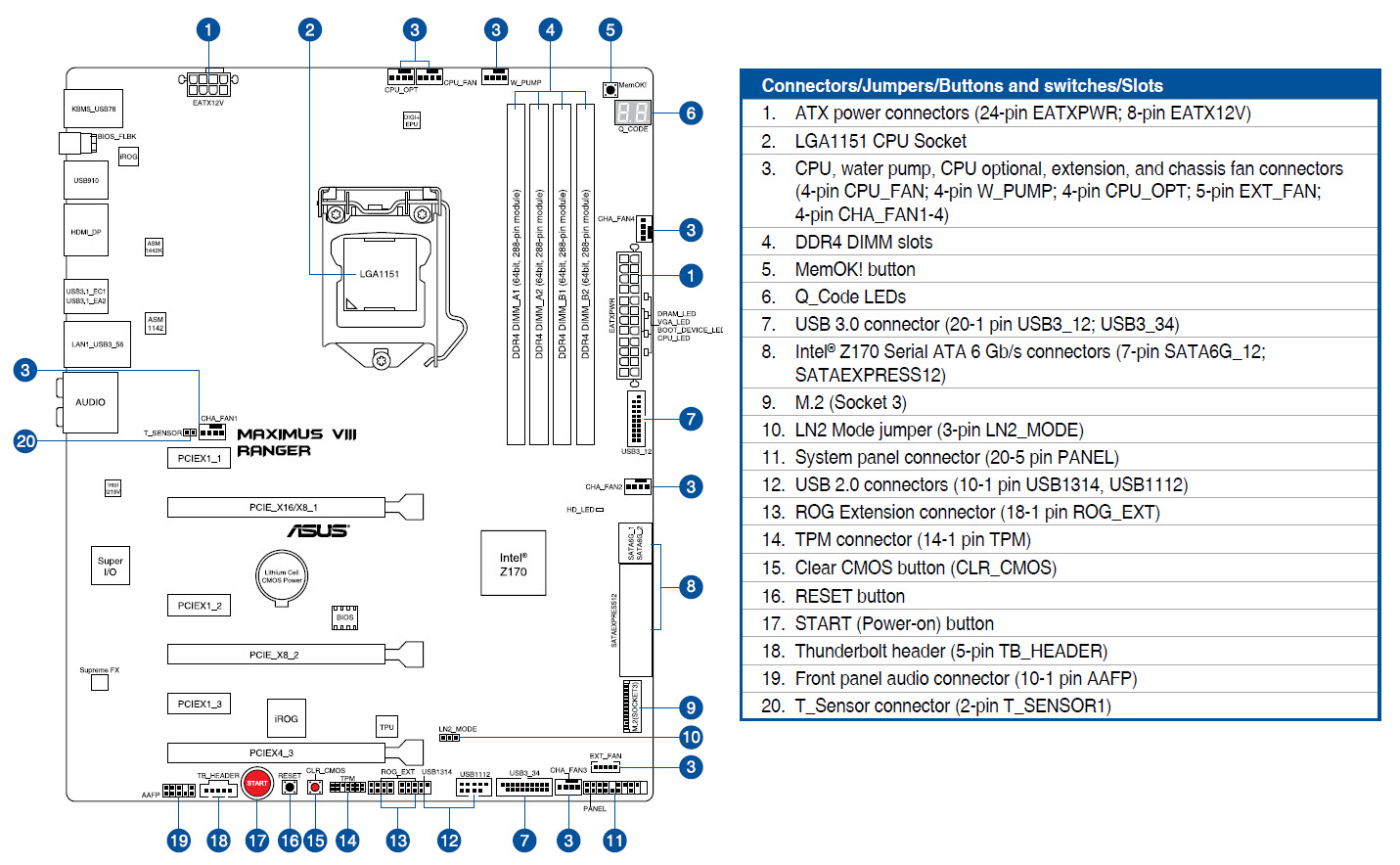

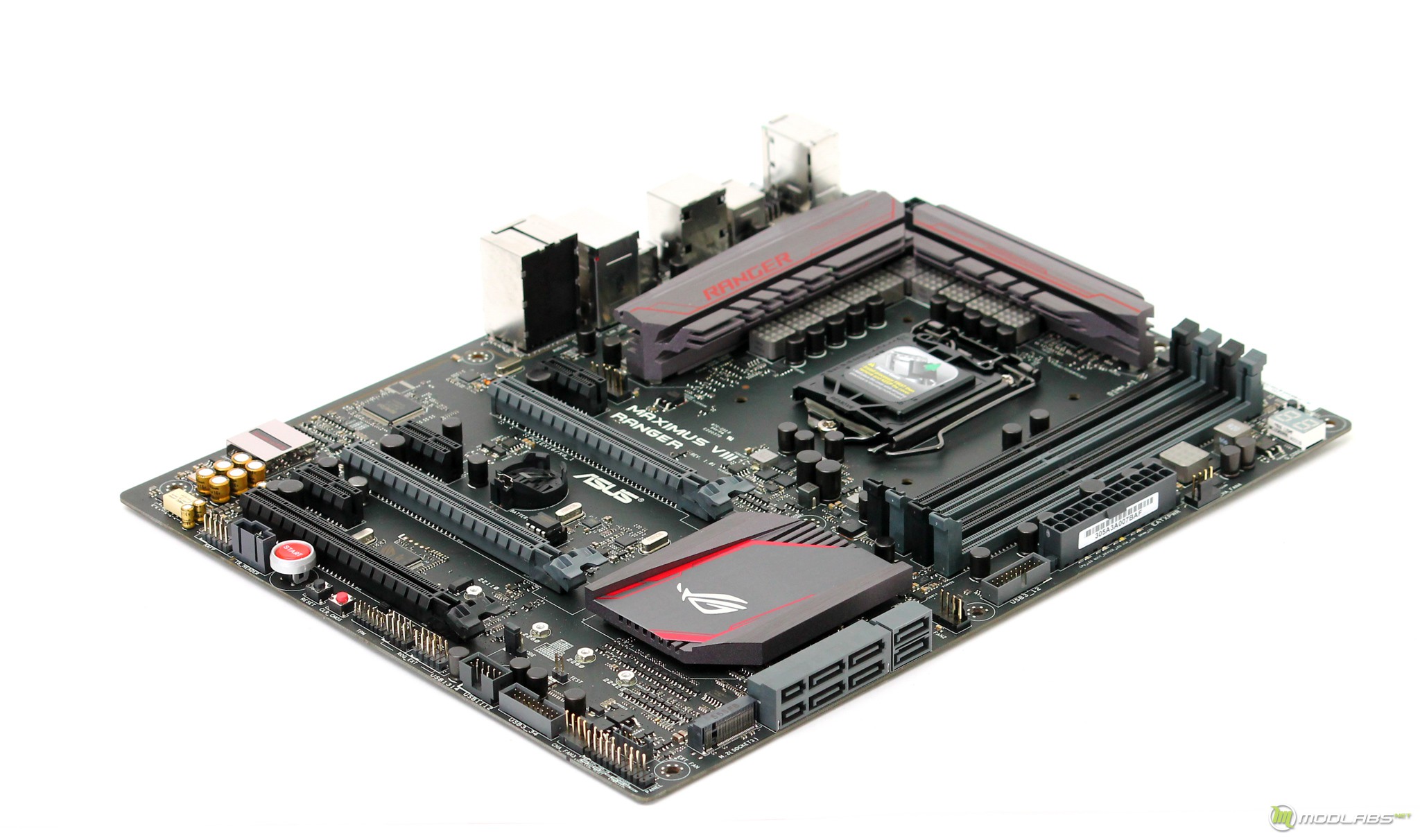

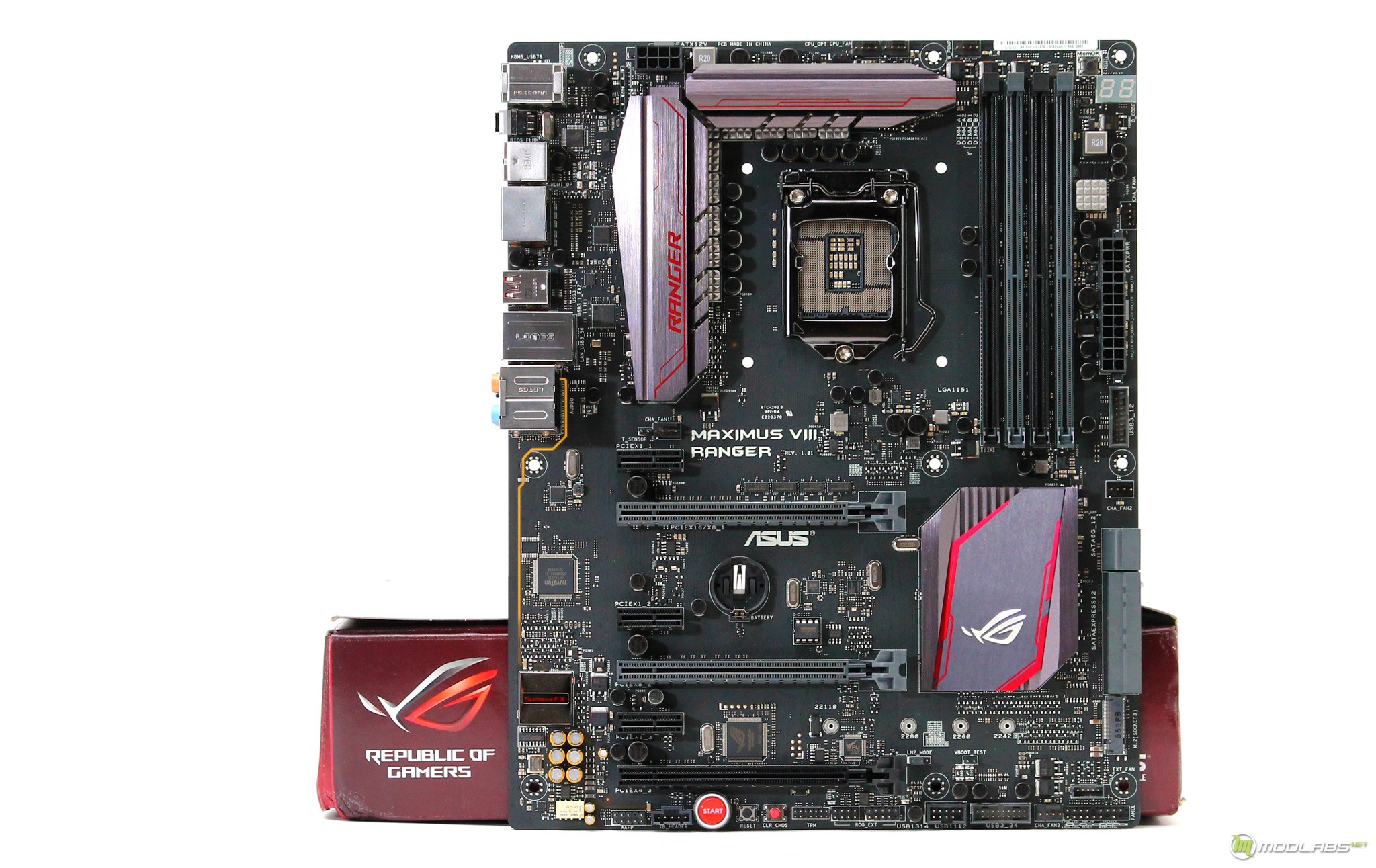

Общее расположение элементов ASUS Maximus VIII Ranger, далее более детально.

В целом расположение элементов на печатной плате стандартное, здесь нет явных пустот или перегруженных областей. Обратная сторона платы располагает только незначительными элементами обвязки, основополагающих микросхем и тем более разъёмов на ней нет.

Отметим, что на Ranger есть разъем для подключения дополнительной панели вентиляторов, порт EXT_FAN. В комплекте этой панельки нет, а ситуация, когда семи штатных 4pin-разъемов не хватит, представляется с трудом. Нет в комплекте и модуля для разгона, с названием OC Panel, однако порт ROG_EXT для ее подключения в наличии ;).

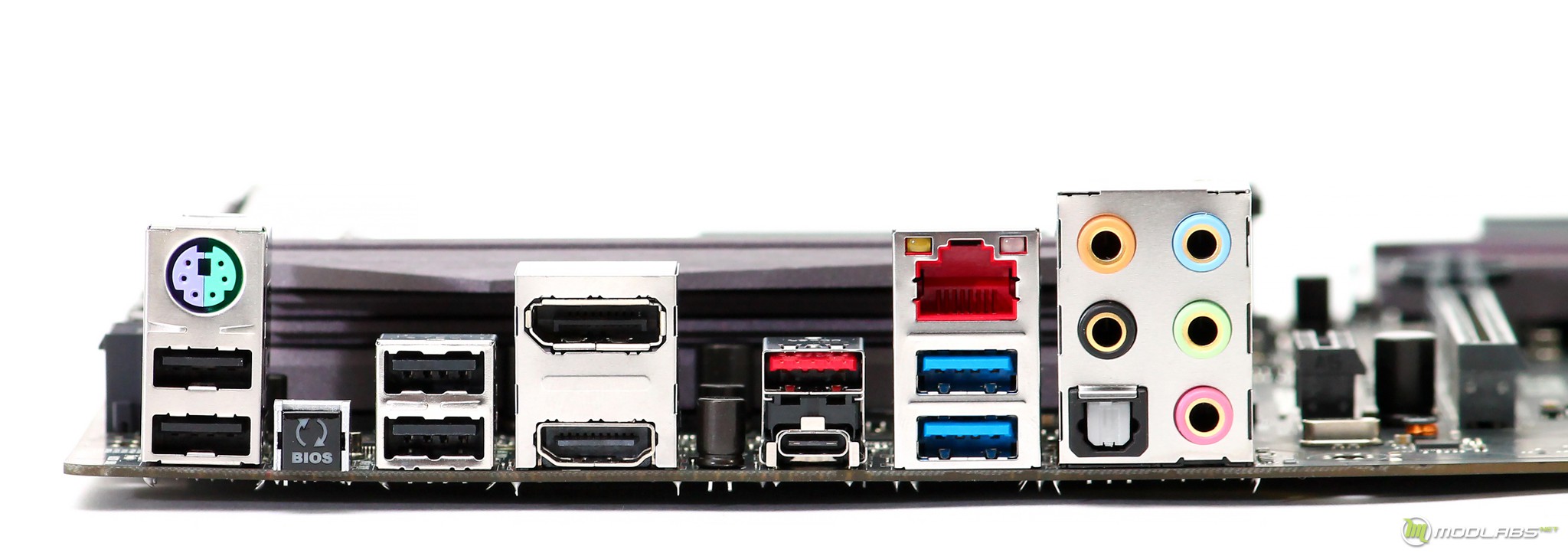

Перечень слотов панели I/O обширен и достаточно сбалансирован, приведу его списком. Отдельно отметим наличие двух USB 3.1 различных типов и клавиши для восстановления BIOS, которая задействует технологию «USB BIOS Flashback».

• Один PS/2 для мышки или клавиатуры;
• Один LAN-разъем RJ-45;
• Два USB 2.0 и четыре USB 3.0;
• По одному USB 3.1 (Type-C и Type-A);
• По одному HDMI и DisplayPort;
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack;
• Клавиша «USB BIOS Flashback»;

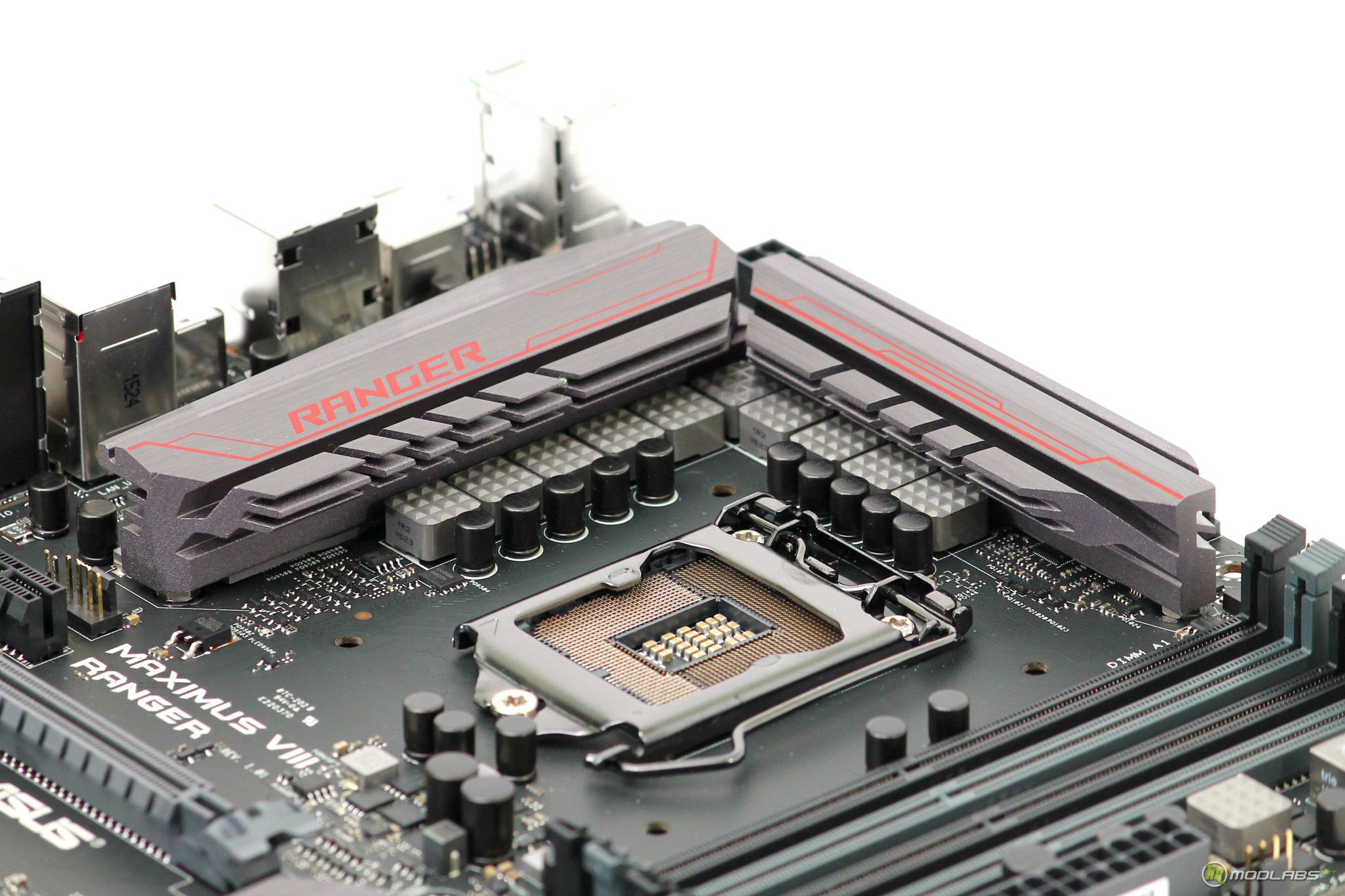

Сокет LGA1151 готов принять, наверное, все доступные процессоры этого исполнения, полный список можно увидеть на сайте производителя. Сам сокет исполнен добротно, прижимная рамка выкрашена в черный цвет и тактильно немного массивнее, чем у той же ASUS Z170-A.

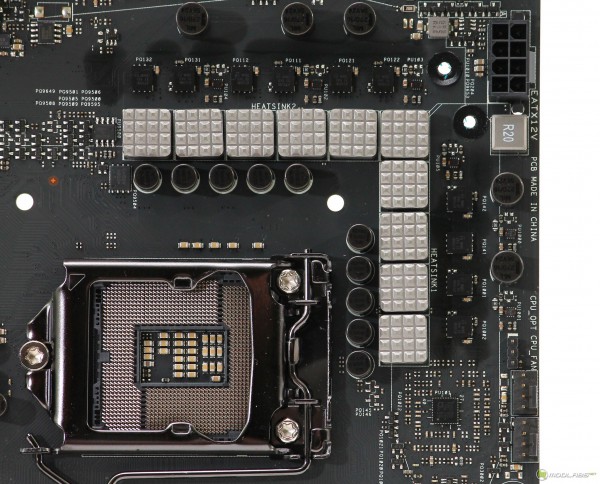

За питание процессорной части отвечает десятифазная система под управлением ШИМ-контроллера с маркировкой DIGI+ EPU ASP1400B. Две фазы используются для питания встроенного графического ядра, а восемь остальных подают питание на сам CPU. В элементной базе используются сборки с маркировкой TI CSD87350, дроссели MicroFine и конденсаторы Black Metallic. Для подачи питания от БП предусмотрен один стандартный 8-pin коннектор.

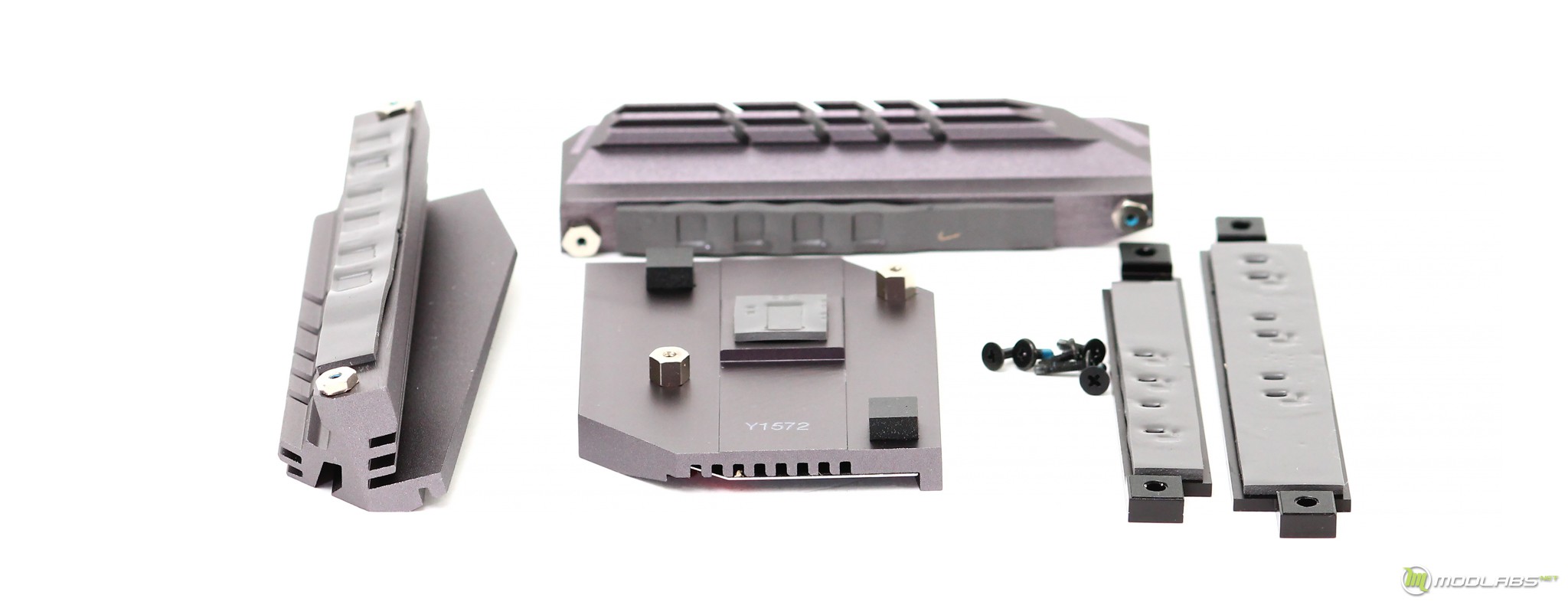

В основе системы охлаждения лежат три раздельных радиатора из алюминиевого сплава. Два охлаждают сборки системы питания, третий используется для набора системной логики Intel Z170. Все радиаторы крепятся при помощи болтов, для двух радиаторов предусмотрены бекплейты, которые благодаря наличию термопрокладок так же участвуют в отводе тепла от обратной стороны платы. Здесь хочется похвалить ASUS, помнится в былые времена «колхозили» небольшие радиаторы от ZALMAN для проведения «водяных» забегов.

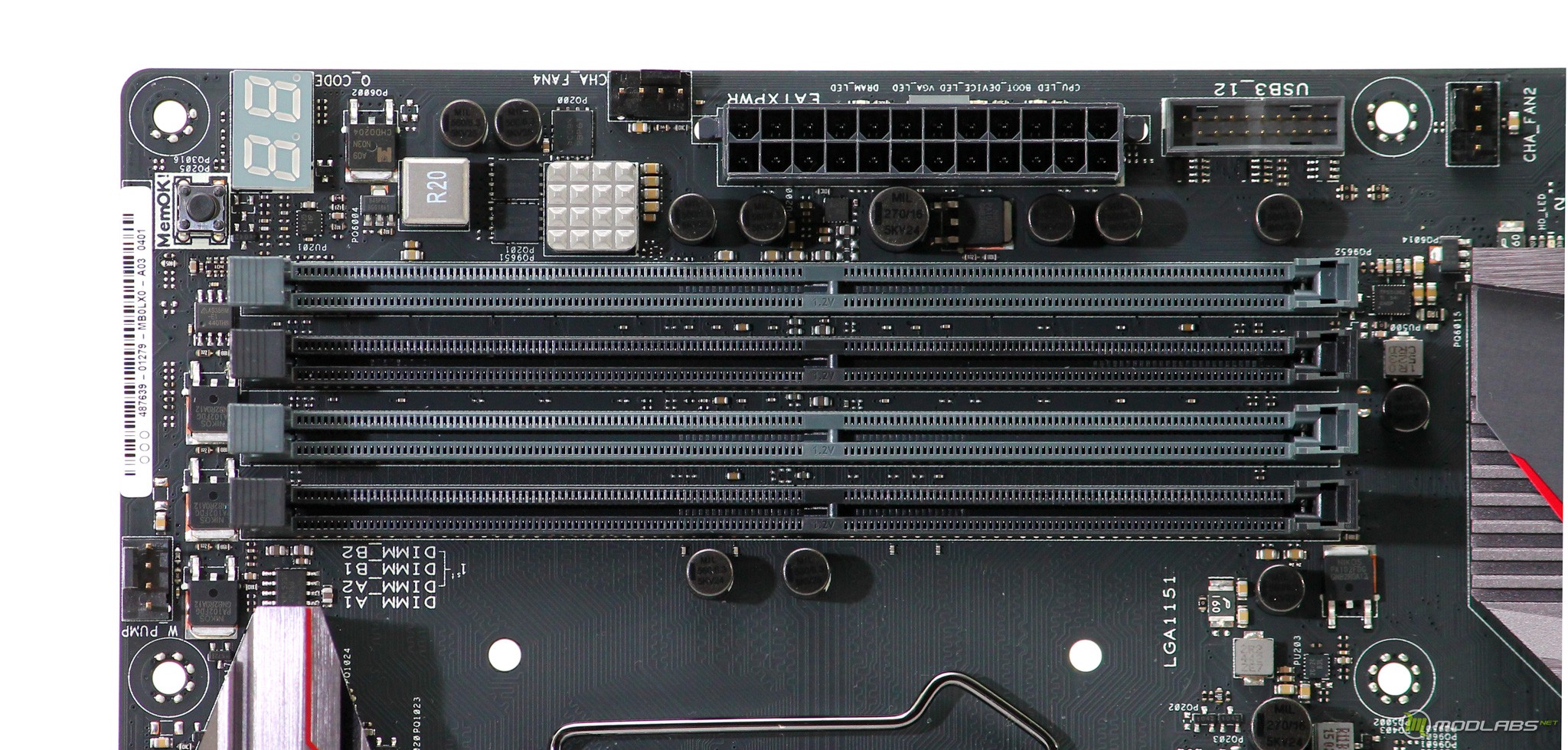

В части оперативной памяти, здесь все достаточно стандартно для Intel Z170: четыре DIMM-слота стандарта DDR4 с возможностью установки объема в 64GB. Максимально заявленная частота в режиме разгона составляет 3400 MHz, профиль XMP поддерживается. За питание планок памяти отвечает система с одной фазой. Стоит отметить, что для старших моделей ROG «разгонные частоты» составляют немного большую планку.

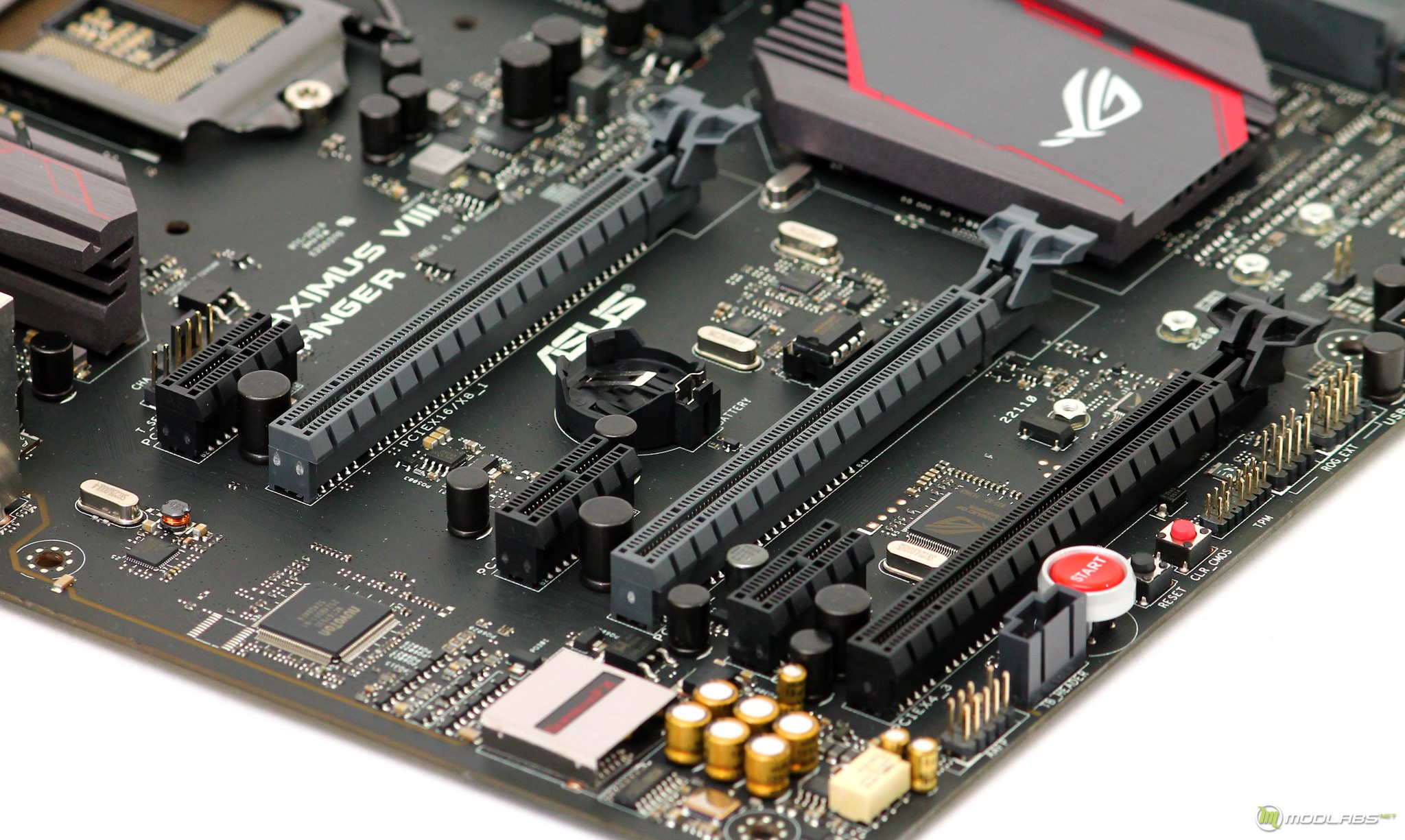

Конфигурация слотов расширения следующая:

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

Радует, что производитель с умом подошел к расположению слотов, так если вы захотите собрать тандем из двух видеокарт - между ними будет дополнительное место, что в теории улучшит их температурный режим. Конечно карты две карты смогут работать только в режиме x8 + x8.

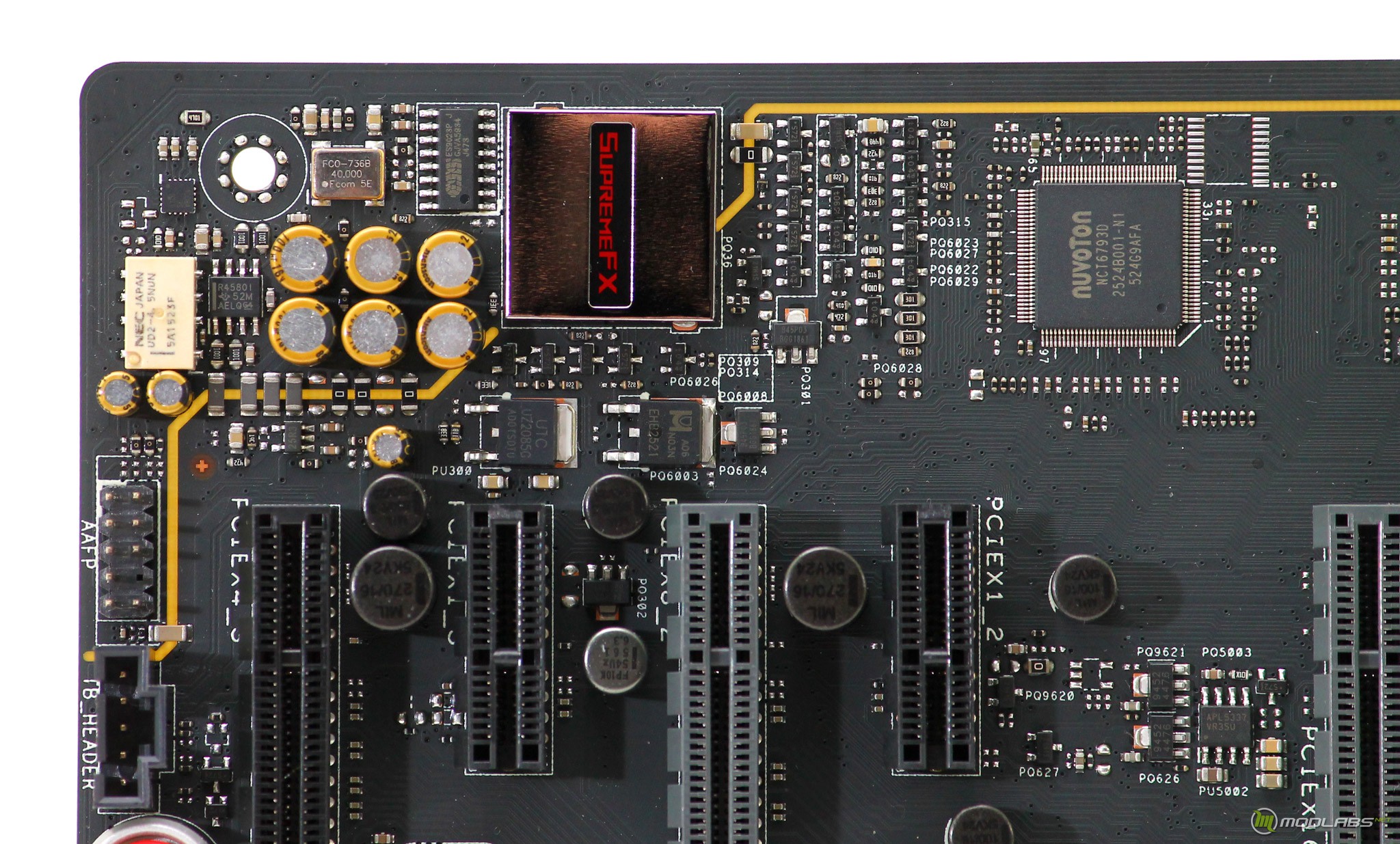

Звуковая система основывается на чем? Правильно на 7.1 канальном HDA кодеке Realtek ALC1150. ASUS назвали весь звуковой тракт SupremeFX 2015, он включает наверное все наработки производителя в этом направлении. Компонентная аудио-база расширена максимально, здесь есть ЦAП ESS ES9023P и операционный усилитель TI RC4580.

За сетевой интерфейс отвечает контроллер Intel I219V, а USB3.1 обеспечивается контроллером ASMedia ASM1142 – это, пожалуй, единственные микросхемы, расширяющие функциональность платы относительно набора системной логики.

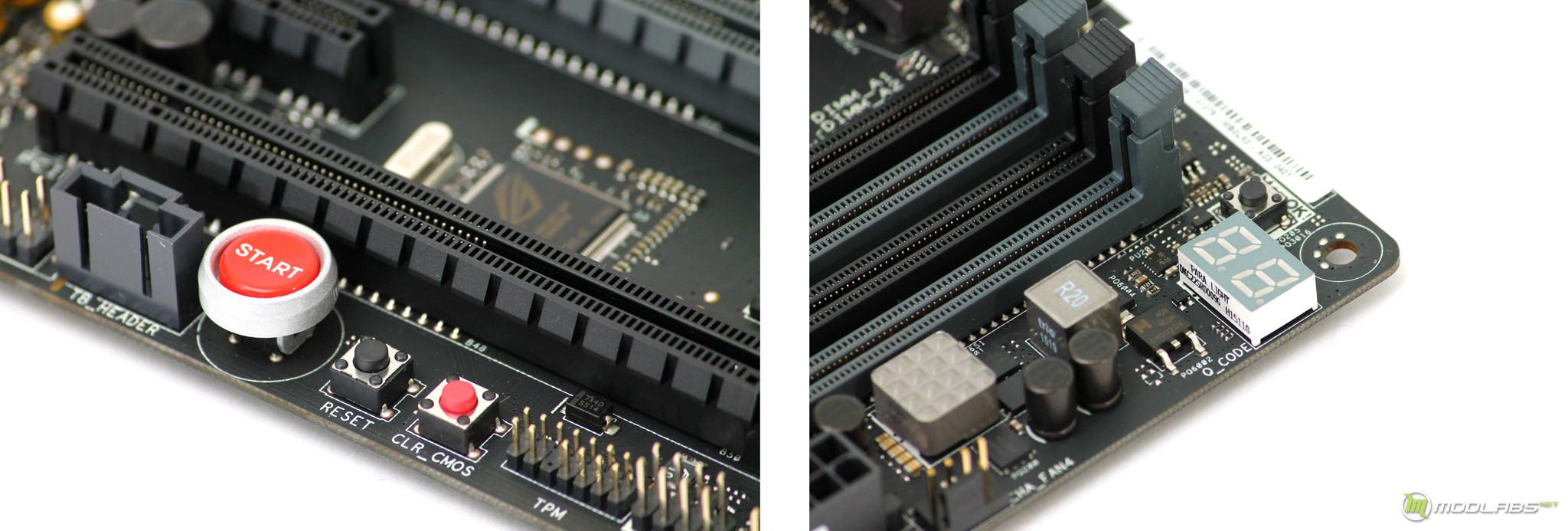

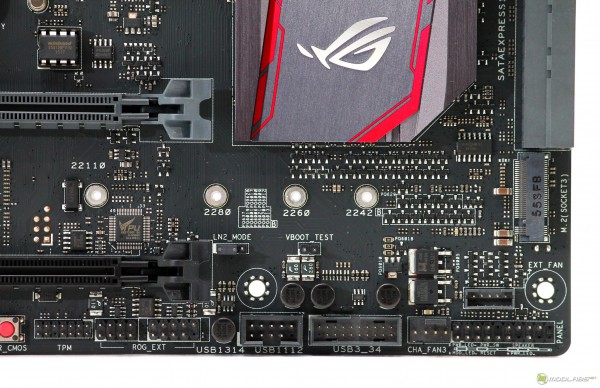

Среди оверклокерских инструментов на плате можно найти отдельные клавиши включения и перезагрузки, кнопку Clear_CMOS. Отследить состояние загрузки поможет полноценный POST-индикатор и набор светодиодов. Для тех, кто практикует сессии с экстремальным охлаждением есть есть джампер LN2_Mode, которые расширяет диапазон возможных напряжений. Есть и более стандартное решение в лице клавиши Mem_OK!, которая поможет стартануть систему в случае вопросов с памятью.

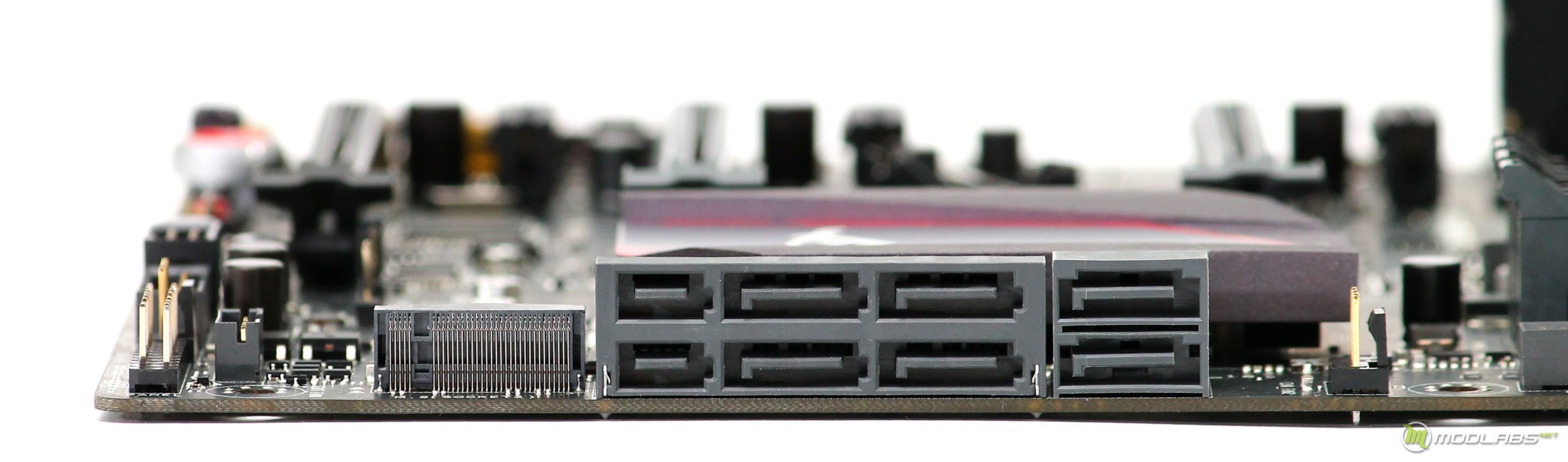

Для подключения накопителей предусмотрено шесть портов SATA 6 Гбит/с, при этом так же есть возможность задействовать два накопителя с интерфейсом SATA Express. Во втором случае еще парочка SATA 6 Гбит/с будут свободны. Все порты берут свое начало от Intel Z170 и способны основывать массивы RAID 0, 1, 5 и 10.

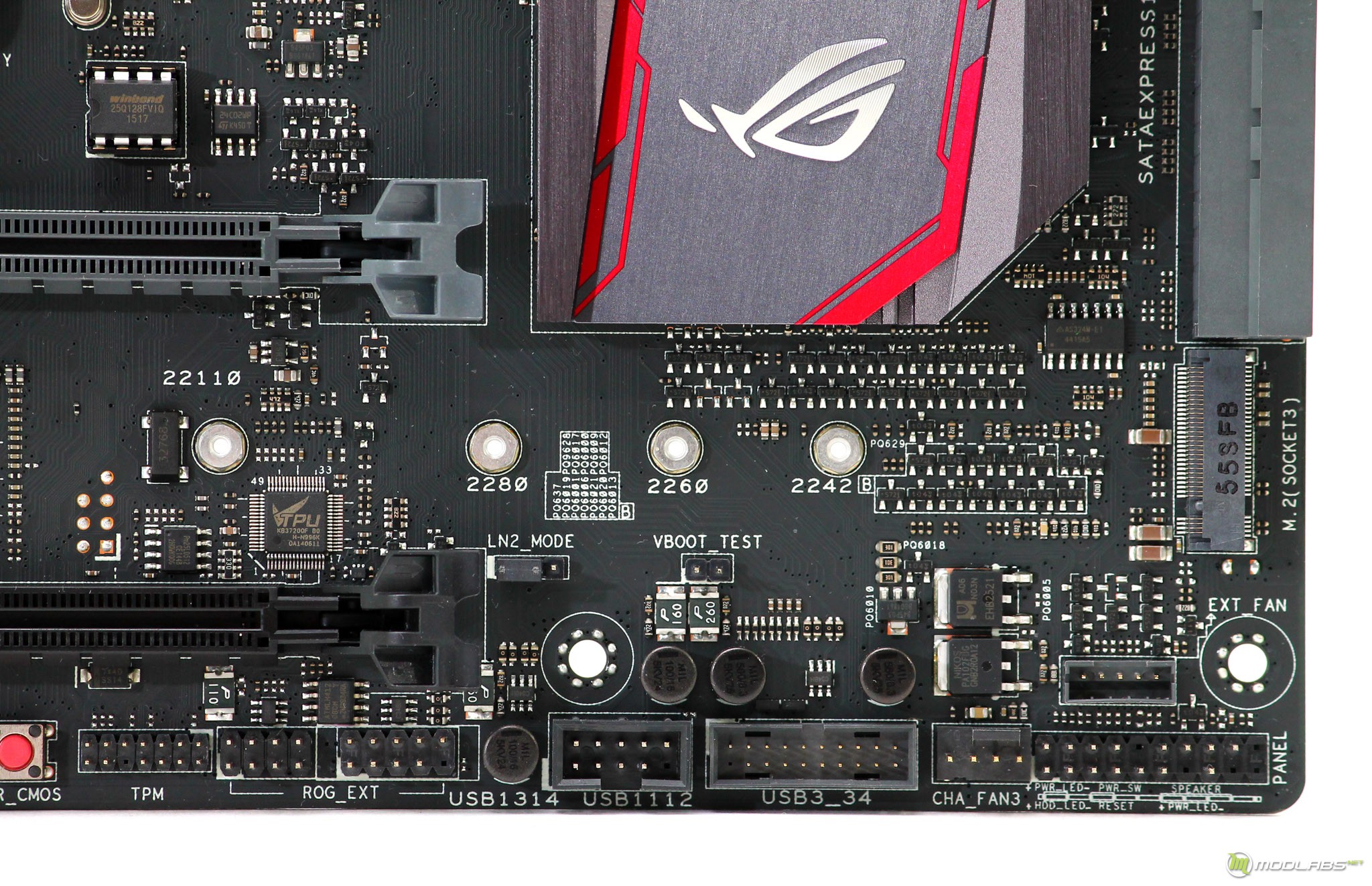

Разъем M.2 так же никуда не делся. К установке доступны плашки с длинной в 42,60,80 и 110 миллиметров.

После внешнего осмотра, переходим к изучению BIOS.
