Данная плата основана на новом чипсете AMD 890FX, подробная информация о котором содержится в десятках тематических статей по всей Cети. Чтобы не повторяться настоятельно рекомендуем с ними ознакомиться, при этом все же вспомним основные отличия плат на 790-х и 890-х чипах. В «восьмисотых» платах серии FX переработан алгоритм взаимодействия логики с PCI-Express портами, благодаря чему стали доступны конфигурации из нескольких ускорителей по формулам 16х+16х и 8+8х+8х+8х. Место южного моста SB750 занял обновленный чип SB850. Появились новомодные интерфейсы SATA 3 и USB 3.0, причем общее количество USB разъемов достигло 14-ти (против 12-ти ранее). Собственно всё. Далее каждый производитель «докручивает» свои фирменные технологии и пиарит свой продукт направо и налево. У нашей платы особое, так сказать высшее позиционирование – именно она предлагается MSI как безальтернативная основа для разгона новейших шестиядерных процессоров AMD, которые уже успели добраться и до нашего региона в достойном количестве и, что более главное – по демократическим (жаль, что не коммунистическим) ценам.
Перейдем к упаковке. Материнская плата приходит к нам в традиционной картонной коробке, на которой указана её принадлежность к геймерской серии устройств:
На оборотной стороне упаковки можно ознакомиться с кратким описанием фирменных технологий производителя и техническими спецификациями положенной внутрь модели.

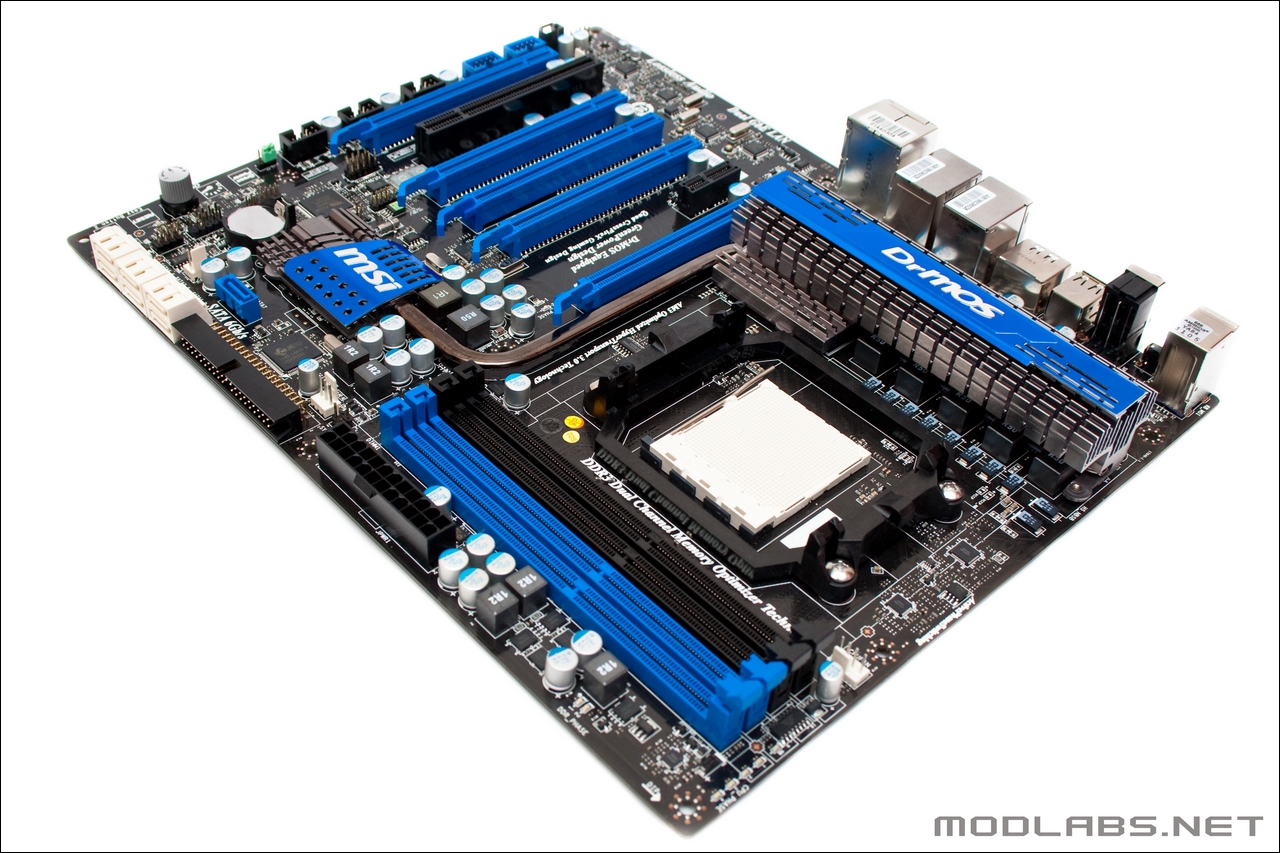

А вот, собственно, и 890FXA-GD70 – вершина технологического совершенства, по мнению её производителя, компании MSI.
Разъем для процессора и слоты памяти закрыты рекламными наклейками, выполняющими скорее рекламную, чем защитную функцию. Снимаются они достаточно легко и не оставляют никаких липких следов своего присутствия.
Спецификация:
- Чипсет: AMD 890FX;
- Поддержка процессоров: Socket AM3 Phenom II, Athlon II, Sempron 100;
- Поддерживаемая память: максимум 16 ГБ стандарта DDR3 (2,133 МГц);
- Количество слтов: четыре 16x PCI-E 2.0 (два в режимах 16x или все четыре 8x), один 16x PCI-E 1.1 (4x), один PCI и ещё один PCI-E;
- Звук: интегрированный восьмиканальный кодек Intel HD Audio на ALC892;
- Сетевой адаптер: Realtek RTL8111DL Gigabit Ethernet;
- Возможности разгона: CPU Clock 100 – 600 МГц;
- Максимально допустимые напряжения: CPU 2.025V, CPU/NB 1.6V, DRAM 2.9V, HT 2V, NB 2V, SB 1.8V;
- Порты и разъемы: 6 x SATA 6Gbps, 2 x SATA 3Gbps, 1 x IDE, 2 x PS/2, 12 x USB 2, 2 x USB 3, 2 x FireWire, LAN, 4 аудиовыхода, аудиовход, разъем для микрофона, оптический и каоксикальный выход S/PDIF, eSATA 3Gbps;
- Размеры: 305 x 244 мм (формат ATX).
Официальная страница платы на сайте производителя.
В коробке так же находятся все необходимые кабели и аксессуары:
Среди них можно найти комплект M-коннекторов для удобного подключения выносных портов, выносную планку USB 2.0 в PCI панель, мостик CrossFire, два силовых и четыре информационных SATA кабелей один IDE шлейф. Всё тщательно упаковано по пакетикам и коробочкам и, как показывает практика, у энтузиастов эта мелочевка обычно никогда не распечатывается – у многих из нас достаточное количество всевозможных переходников, шнурков и прочей кабельно-проводниковой продукции. Помимо прочего к материнке прилагается книжечка-руководство и несколько цветных листовок с рекламой и указаниями по быстрому монтажу устройства. Другими словами – ничего лишнего, все необходимое на месте.
На первый взгляд дизайн и разводка платы не вызывает нареканий. Приглядевшись более внимательно, в этом только убеждаешься. Всё находится на своих местах, не закрывает ничему доступ, а установленная система охлаждения выглядит вполне сдержанно и в то же время весьма эффектно.
Помимо пяти слотов PCI-Express х16 на текстолите так же присутствует разъем PCI-Express х1 и стандартный порт PCI, всё реже и реже появляющийся в современных разработках. Несмотря на широкое распространение PCI-Express устройств, его актуальность ещё не утрачена.
Особое внимание производитель уделил системе охлаждения, установив на плату большой игольчатый радиатор из алюминия соединенный тепловой трубкой с теплосъемником южного моста.
Задняя панель выглядит следующим образом:
Несмотря на то, что перед нами топовый продукт, в MSI 890FXA-GD70 отсутствует выносная звуковая карта в виде PCI-модуля. Тем не менее, звук у новинки вполне приличный. Дополнительно отметим выносную кнопку обнуления значений CMOS и разъем для мышей PS/2.

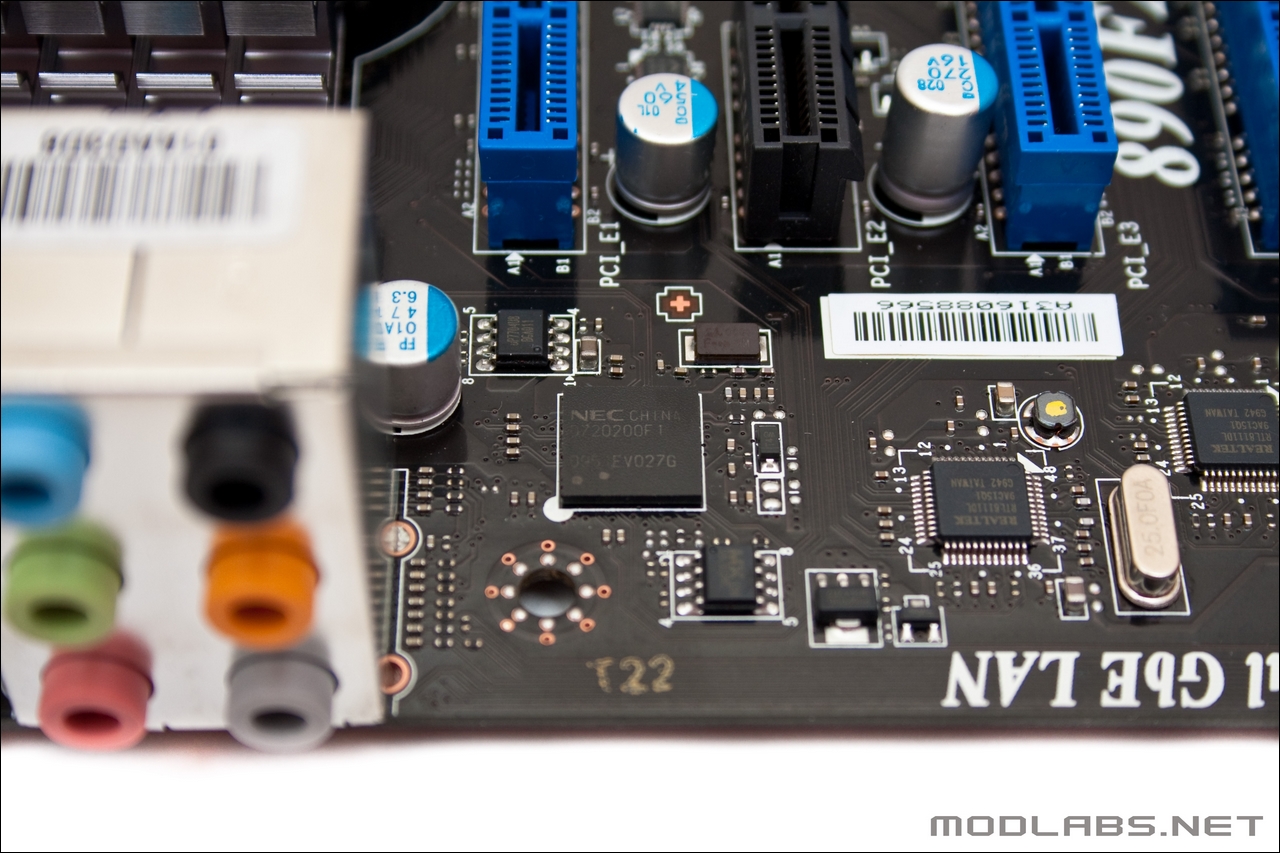

Чип NEC uPD720200 отвечает за взаимодействие с устройствами, имеющими интерфейс USB 3.0. Напомним нашим читателям, что в апреле текущего года компания NEC Electronic отгрузила более 3 млн. чипов и запланировала увеличить объемы производства до 1 млн. контроллеров в месяц.
Немного полезностей для энтузиастов:
В правом нижнем углу платы расположены органы управления системой: сенсорные кнопки GreenPower, Resest, Power и OC Dial со специальной ручкой настройки. Если кнопки включения и перезагрузки вряд ли вызовут у кого-либо вопросы, то на остальных следует остановиться чуть подробнее. GreenPower является частью технологии DrMOS и выполняет функции энергосбережения, расходуя электроэнергию более экономно. Колесико OC Dial позволяет настраивать значение системной шины в реальном времени с шагом задаваемым напрямую из BIOS. Перед началом работы ручку необходимо активировать нажатием специальной кнопки слева.
Не забыли в MSI и про индикатор POST-кодов. После загрузки системы на нем отображается текущая температура центрального процессора.
Подсистема питания устройства выполнена по схеме 4+1 на энергоэффективных чипах DrMOS VRM, обеспечивающих стабильность под любыми и даже экстремальными нагрузками. Каждая фаза имеет свой LED-индикатор, которые находятся чуть выше слотов памяти.

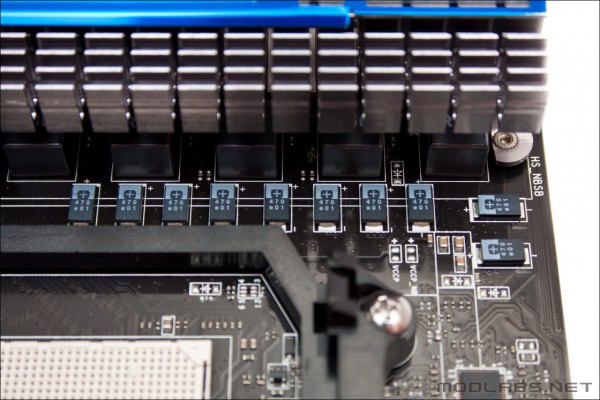

Несколько слов о элементной базе MSI 890FXA-GD70. По утверждению производителя в системной плате используются исключительно высококачественные компоненты Military-класса, с большим ресурсом наработки на отказ. На фото сверху видны Hi-С конденсаторы с высокопроводящим полимером, чей средний срок службы при 85 градусов Цельсия составляет более 44 тыс. часов. Распаяны более долговечные твердотельные конденсаторы и низкотемпературные индукторы (Icy Choke), со средним сроком службы около 10 лет.
На оборотной стороне текстолита присутствует только пластина жесткости для крепежной планки систем охлаждения. Никаких дополнительных распорок и выносных элементов нет.
Вот те самые четыре чипа DrMOS, прячущиеся под единым радиатором. А так выглядит «голая» материнская плата:
Контуры установки СО дополнительно отчерчены белой полосой. А это сам демонтированный радиатор:
Аккуратно сняв охладитель (для этого необходимо выкрутить шесть подпружиненных винтов) мы обнаруживаем, что все мосты контактируют с теплосъемниками через желтые термопрокладки. Почему MSI отказалась от традиционной термопасты до конца неизвестно, ведь намного более тонкий слой проводника положительно бы сказался на скорости проведения тепла от чипа к металлу. Для мосфетов использована стандартная теплопроводящая полоска.
Северный мост AMD 890FX:
… и южный SB850:
Площадь обоих кристаллов невелика и это позволяет надеяться на умеренное тепловыделение, как в штатном, так и в форсированном режиме.
Установка габаритных систем охлаждения не вызывает никаких проблем. Дизайн платы хорошо продуман и позволяет не опасаться за несовместимость новики с «крупнокалиберными» кулерами:
На этом визуальный осмотр завершим, так что перейдем к низкоуровневым настройкам BIOS.
