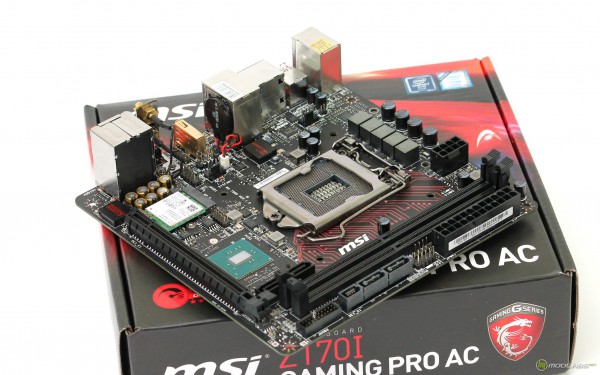

05/01/2016 - 22:00 [ ]Компактность для Skylake. Обзор MSI Z170I Gaming Pro AC

ОГЛАВЛЕНИЕ:

Тестовый стенд

Для тестирования MSI Z170I Gaming Pro AC мы использовали тестовый стенд со следующей конфигурацией:

Оболочка UEFI и автоматический разгон

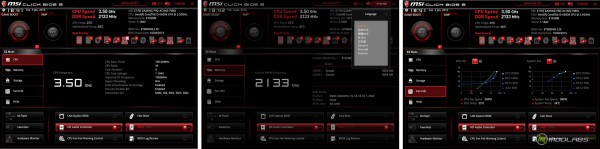

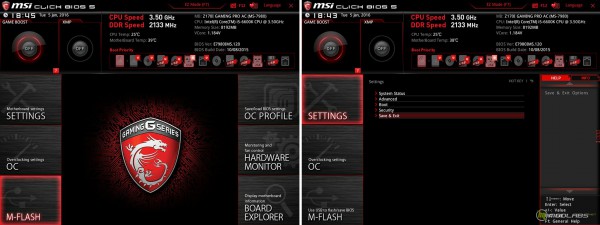

Итак, UEFI оболочка Z170I Gaming Pro AC представлена двумя ипостасями, обе производитель называет Click BIOS 5. Основной фишкой является высокое разрешение и адаптация под любой монитор. Да, выглядит все действительно нормально. В первом «упрощенном» режиме пользователь может увидеть основную информацию о системе, изменить порядок загрузки, отрегулировать настройку вентиляторов, применить профиль XMP и даже осуществить небольшой авторазгон системы

MSI Z170I GAMING PRO

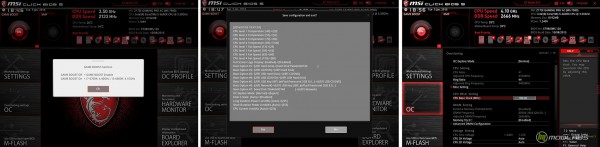

Итак, разгон системы осуществляется кнопочкой «GAME BOOST». Если немного полазить по настройкам, можно найти вопросительный знак, который говорит о том, что наш стендовый i5 6600K должен заработать на частоте в 4100 MHz. При активации GAME BOOST в расширенном варианте оболочки напрочь блокируются некоторые настройки. Если проявить смекалку, то при сохранении настроек можно увидеть печень применимых настроек – приведем на скриншоте.

MSI Z170I GAMING PRO

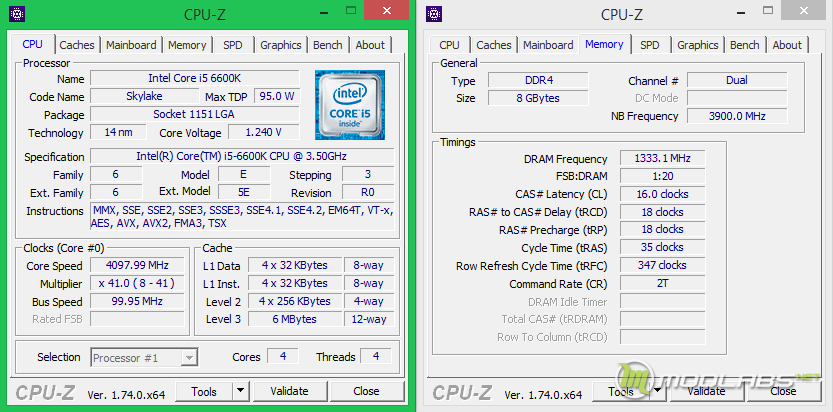

Подсказка не врала, процессор заработал на частоте в 4100 MHz, для оперативной памяти был задействован профиль XMP. Разгон осуществлялся путем поднятия множителя.

MSI Z170I GAMING PRO

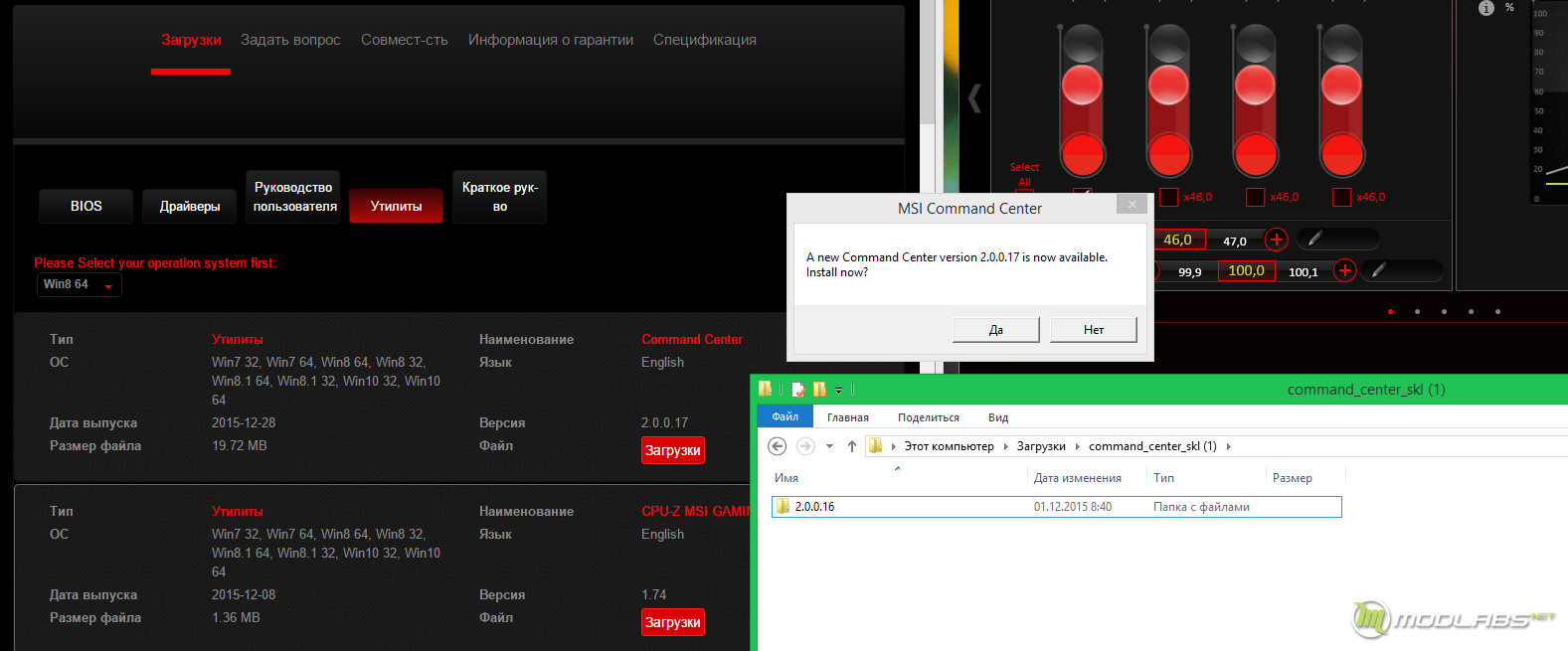

Наверное, дальше обычные пользователи начинают устанавливать фирменные утилиты. Я решил познакомиться с ранее знакомой мне утилитой Command Center. Ошибочка первая: с сайта скачивается архив не с самой актуальной версией. Ошибочка вторая: при запуске утилита предлагает обновиться, но обновление программы опять же скачивает не самую последнюю версию, и так по кругу. Думаю, вскоре устранят.

MSI Z170I GAMING PRO

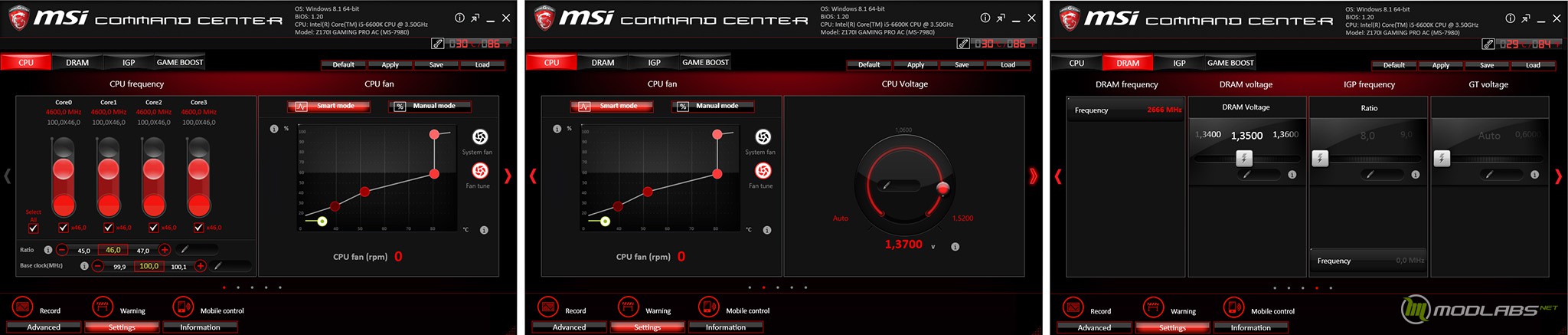

Сама утилита имеет очень большой и масштабный интерфейс. Лично мне не хватило режима «простых крутилок» по аналогии с древним SetFSB. Так, для увеличения напряжения нужно на закладке CPU перелистнуть окно вправо – не совсем интуитивно.

MSI Z170I GAMING PRO

Итак, возвращаемся к UEFI и переходим в более привычный интерфейс «продвинутого пользователя». Его общее строение полностью аналогично платам предыдущих поколений – боковые блоки с центральной рабочей областью.

MSI Z170I GAMING PRO

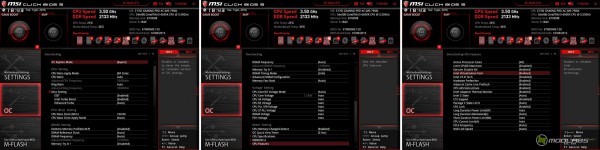

На вкладке «OC» нашлись основные параметры для осуществления разгона в ручном режиме. Так не нашлись некоторые параметры регулировки напряжений, которые есть в наличии на платах «OC-сегмента».

MSI Z170I GAMING PRO

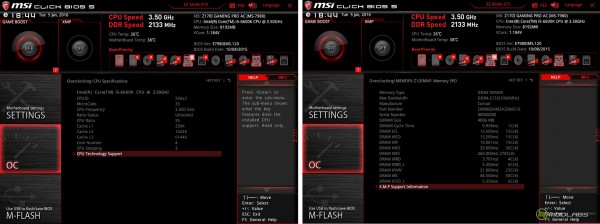

Вкладки CPU Specification и Memory-Z могут представить пользователю небольшую справку об установленном оборудовании.

MSI Z170I Gaming Pro AC,

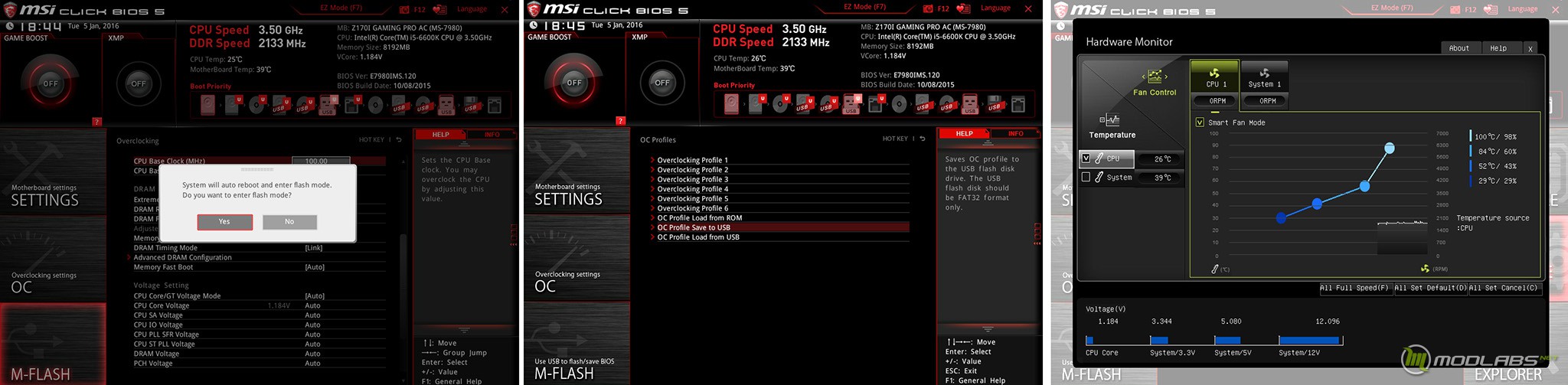

Вкладка «M-Flash» позволяет обновить оболочку, на момент тестирования и снятия скриншотов мы перешли на версию 1.2. Вкладка «OC Profiles» дает возможность сохранить и выгрузить текущую конфигурацию UEFI. Раздел Hardware Monitor опять же позволяет настроить режим работы двух вентиляторов.

MSI Z170I Gaming Pro AC,

Раздел «Board Explorer» ранее заслуживал нашу похвалу, здесь готов повториться: функция интересная, есть все слоты и установленное в него оборудование. Вот бы еще перечень оборудования с ссылкой на разъем.

MSI Z170I GAMING PRO

Разгон в ручном режиме

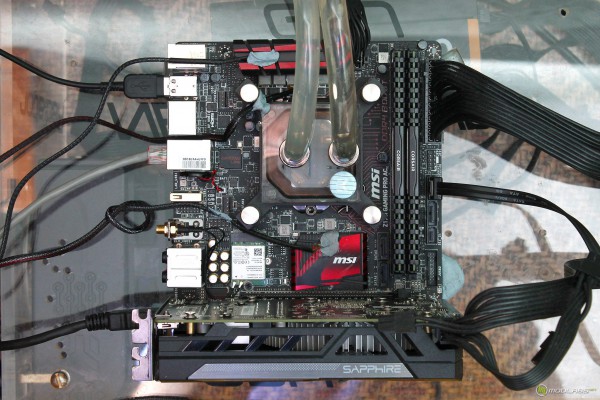

Итак, мы будем производить разгон Intel Core i5 6600K на системе водяного охлаждения EKWB EK-KIT X240. Процессор скальпирован и готов упираться в свой предел на данном типе охлаждения. Во время тестирования область материнской платы не подвергалась какому-либо обдуву – все элементы работали в пассивном режиме.

MSI Z170I Gaming Pro AC,

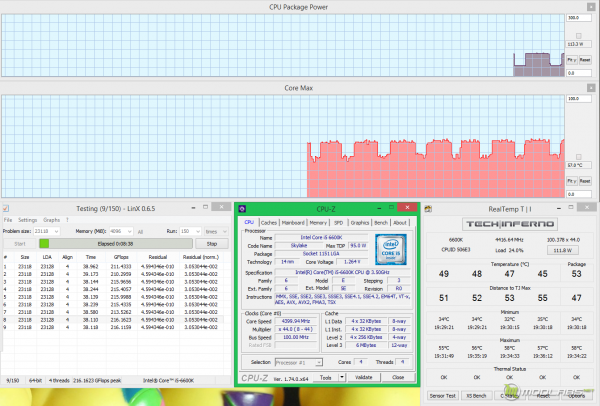

Шаг первый, стандартная планка в 4400 MHz успешно взята, за время тестирования термопары реобаса Reeven SIX EYES II фиксируют следующие значения:

  • Катушки системы питания – 60,2°C
  • Радиатор системы питания – 46,9°C
  • Радиатор набора системной логики – 45,3°C

MSI Z170I Gaming Pro AC,

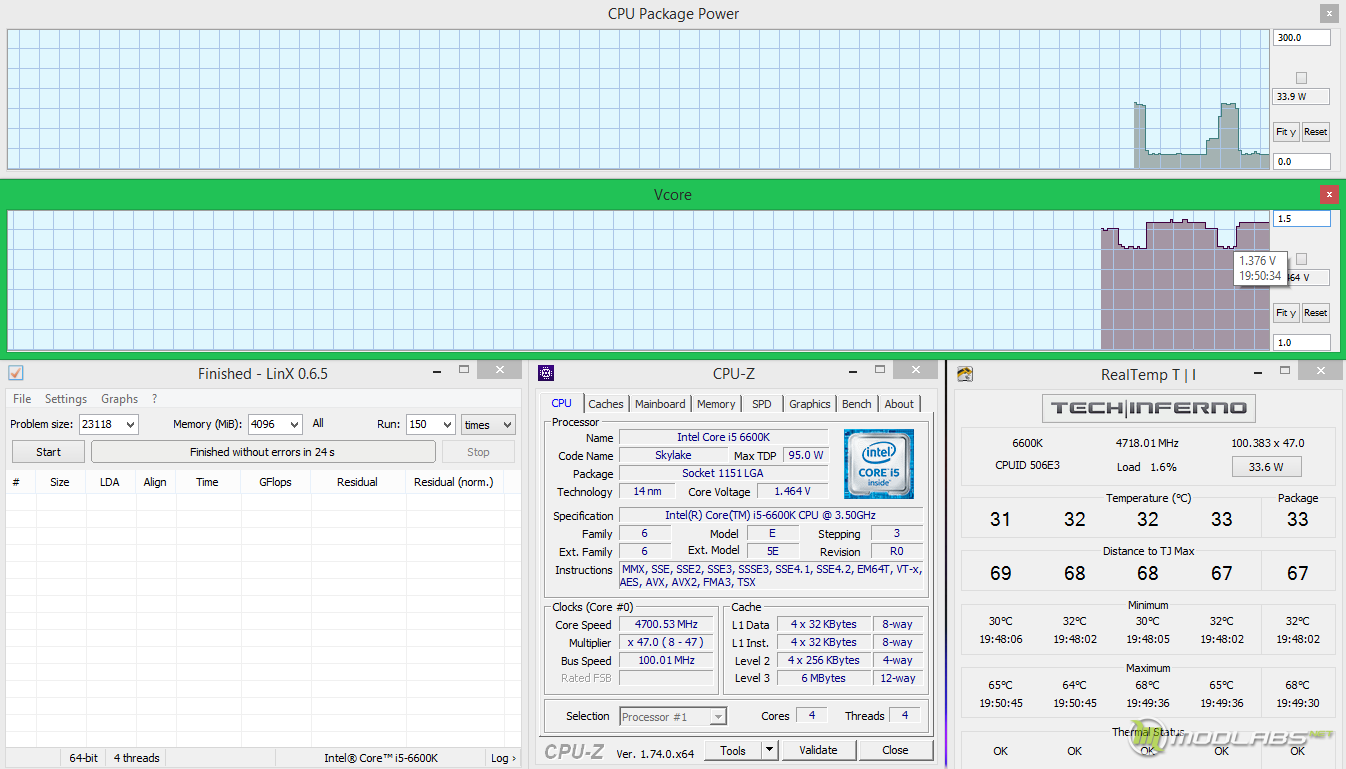

Переходим в режим 4700 MHz – получаем ошибку. После некоторого времени разбирательств, оказалось, что плата очень сильно занижает напряжение в нагрузке. Так напряжение установленное напряжение на планку 1.46 В, проседало до уровня 1.376 В. В первом режиме данный момент тоже наблюдался, но в меньшем резонансе.

Z170I GAMING PRO AC

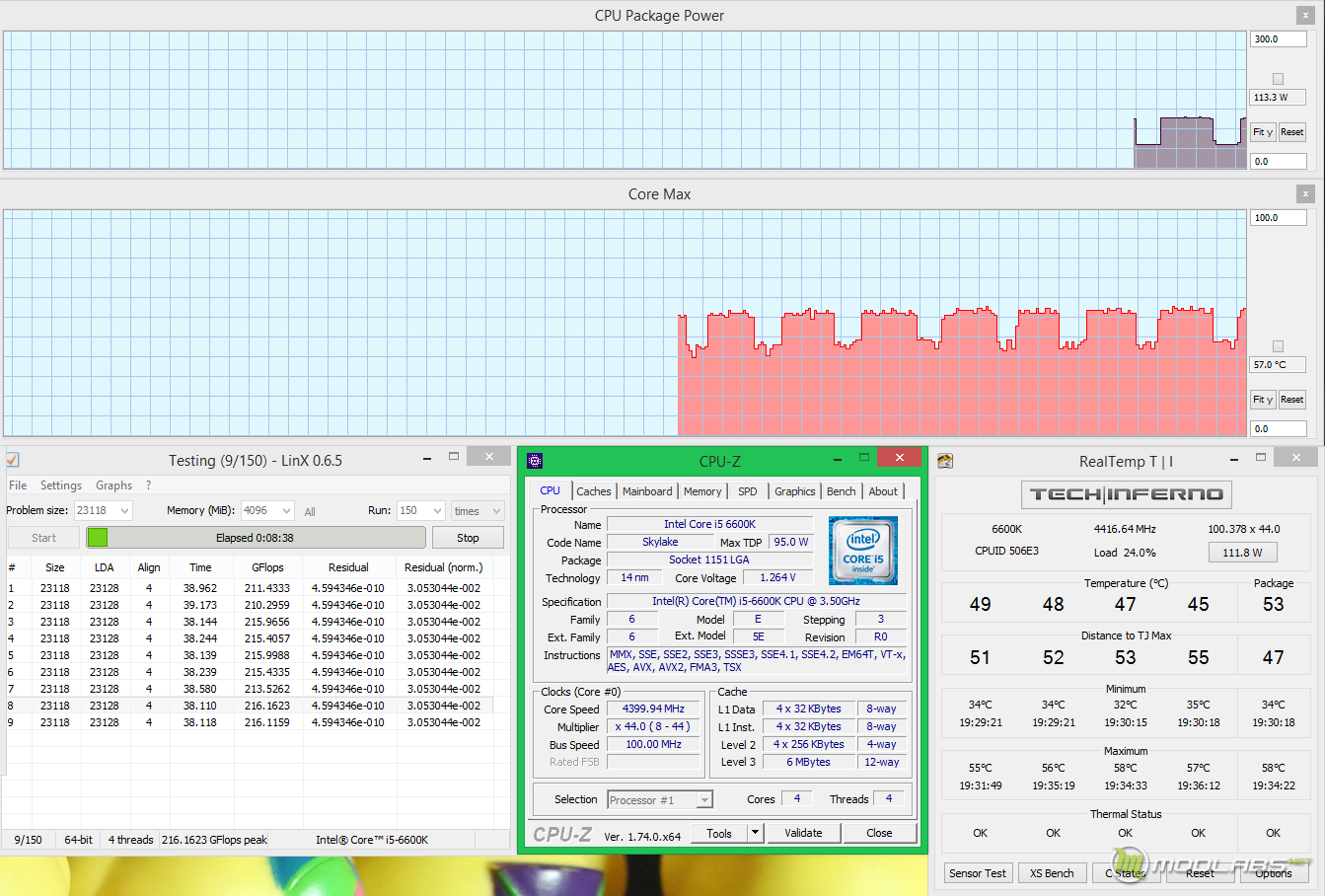

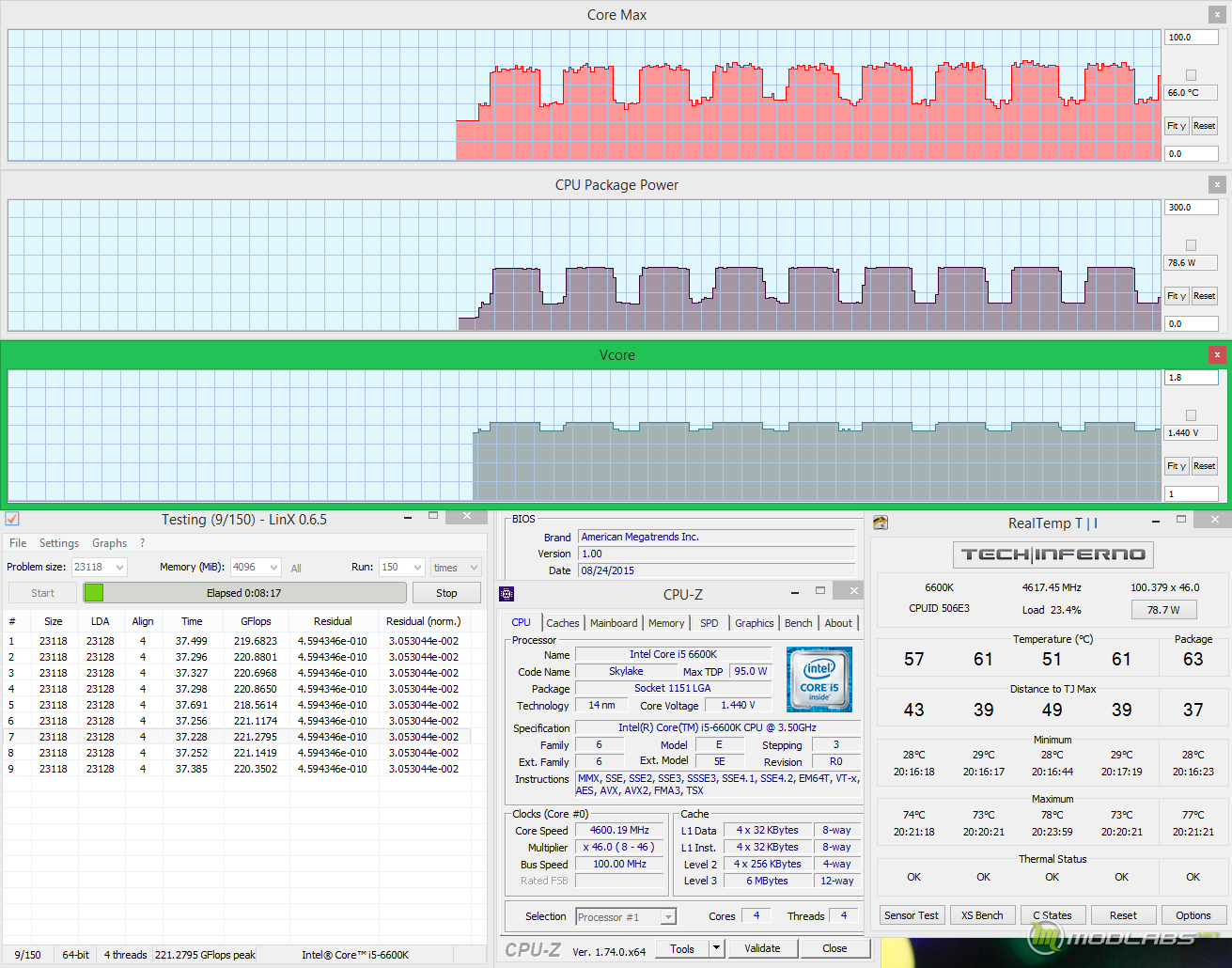

Интересно, но производитель в двух последних версиях упоминает пункт «Modified VDROOP setting». Похоже, о проблеме знают и правят, надеюсь, добьют! Для эксперимента была принята попытка «зашить» первую версию. В ней ситуация оказалась немного другой, напряжение наоборот значительно подскакивало относительно установленного. В этой планке удалось добиться стабильности на частоте в 4600 MHz. В этом режиме термопары фиксировали следующие значения:

  • Катушки системы питания – 75,3°C
  • Радиатор системы питания – 55,6°C
  • Радиатор набора системной логики – 46,3°C

Z170I GAMING PRO AC

На этом эксперименты с разгоном были окончены.

Резюмируем

Итак, на момент публикации материала в столичном регионе за MSI Z170I Gaming Pro AC просят порядка 12300 рублей. В форм-факторе Mini-ITX с чипсетом Intel Z170 есть несколько моделей, которые стоят немного дешевле или же явно дороже.

Z170I GAMING PRO AC

К несомненным плюсам MSI Z170I Gaming Pro AC можно отнести наличие Wi-Fi модуля, хорошую компонентную базу и уделение внимания мелочам. В частности, производитель подтянул звуковую систему, сетевой интерфейс и наделил плату технологиями защиты. В целом, на базе MSI Z170I Gaming Pro AC можно собрать современную и компактную систему.

Порадовала система питания, которая в полностью пассивном режиме смогла работать в допустимом температурном диапазоне. В качестве придирок скажу, что нужно учитывать наличие компонентов в области бекплейта. А та же система питания из-за небольших неурядиц с управлением может увеличить время на подбор нужных настроек. И, пожалуй, найденные частоты будут не самыми максимальными. Надеемся, данные вопросы решатся.
