Печатная плата

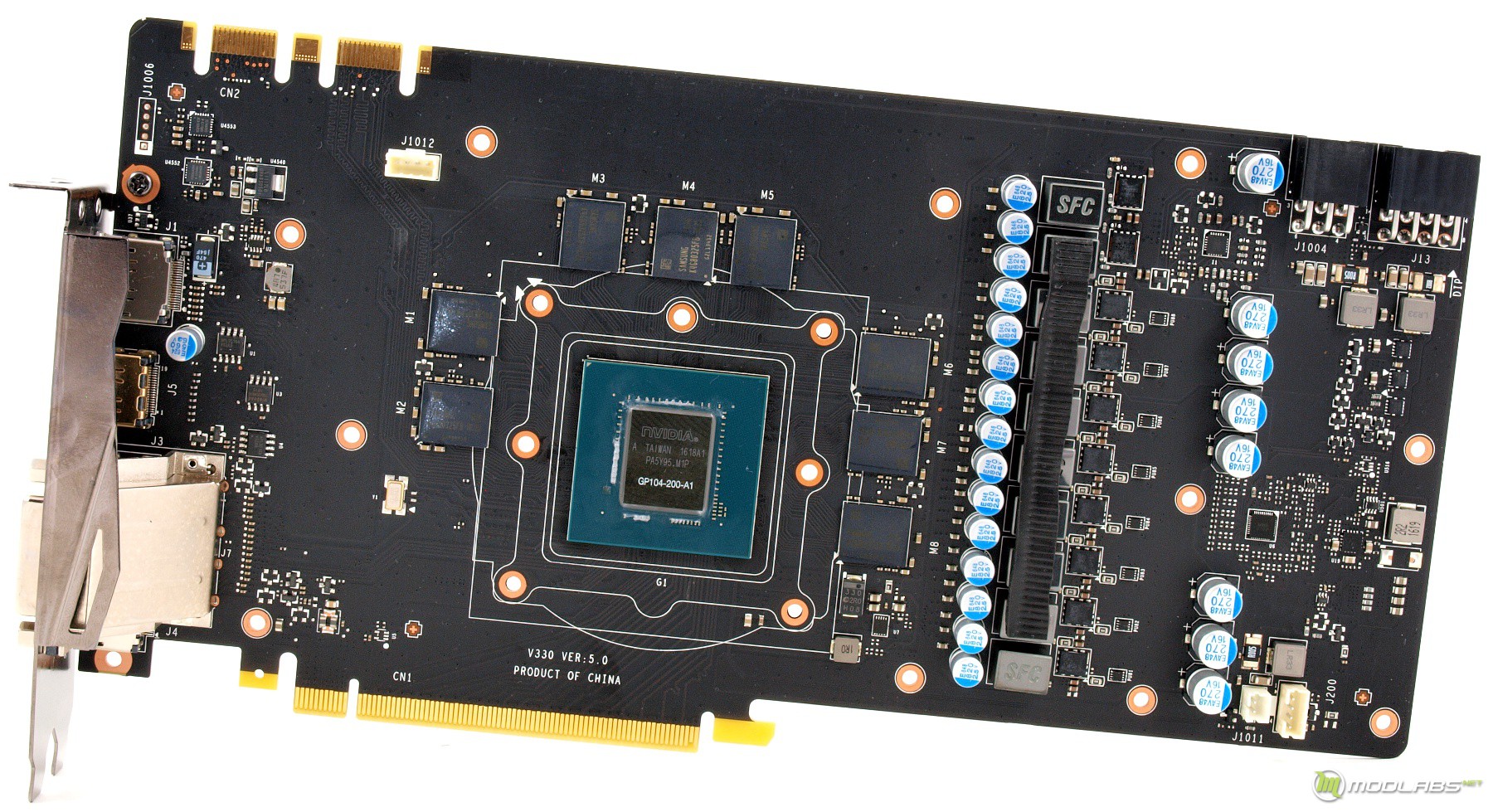

Модель MSI GeForce GTX 1070 Gaming X имеет печатную плату собственного дизайна, разработанную инженерами MSI. Длина PCB составляет 279 мм и сопоставим с размерами всей видеокарты. Компоновка основных элементов классическая: в центре расположен чип GPU, вокруг него восемь микросхем памяти, в передней части – подсистема питания VRM.

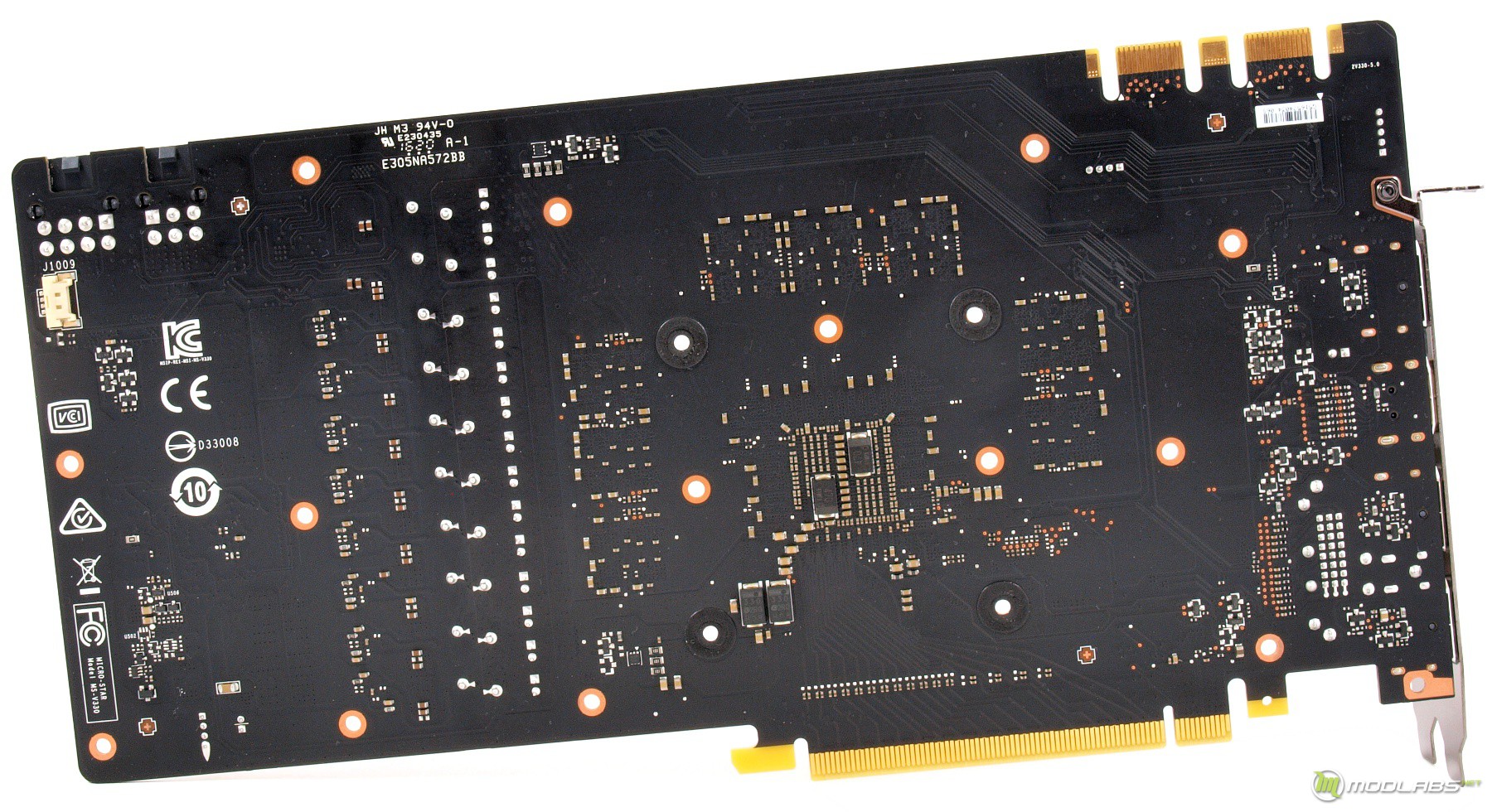

Обратная сторона печатной платы пустует и почти ничем не примечательна. Два одиноких коннектора SLI позволяют объединять в единый тандем до четырех видеокарт.

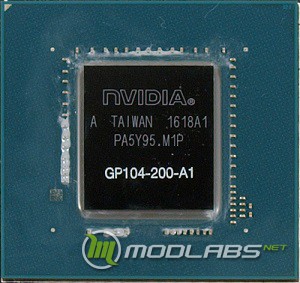

Новый техпроцесс 16-нм FinFET позволил создать графический процессор GP104-200-A1 с 1920 ядрами CUDA, 64 ROPs и 120 TMUs. Неделя – 18, год – 2016.

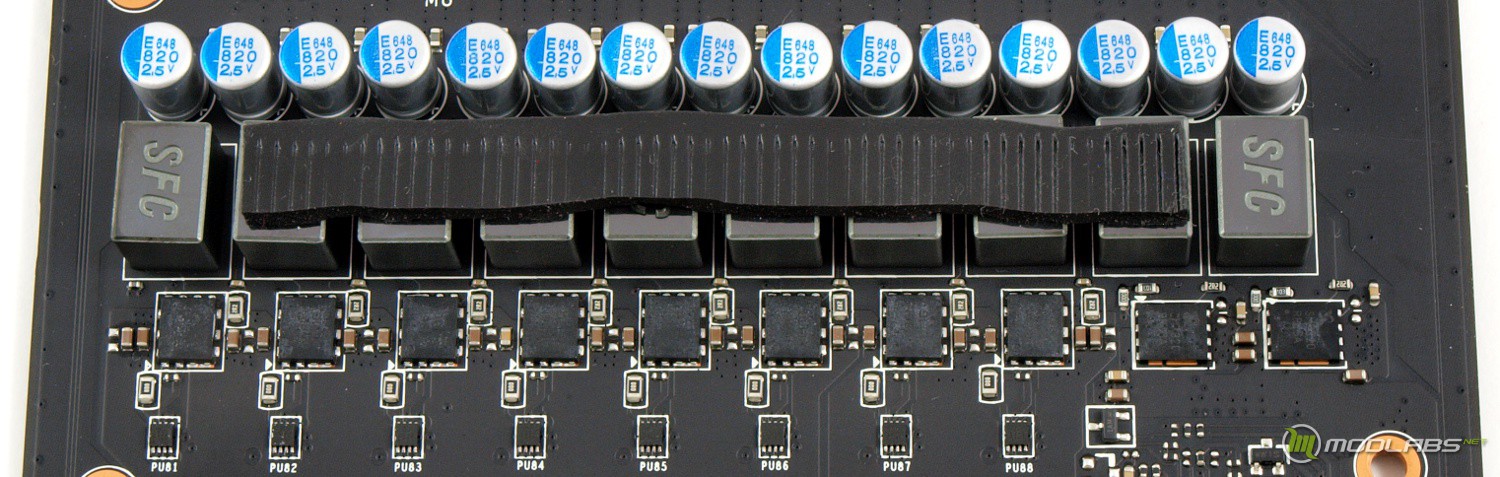

Усиленная подсистема питания отличается от референса и построена по схеме «8+2», где восемь фаз отведены для графического процессора и две – для памяти, что больше, чем на "референса" с его шестью фазами против десяти у модели MSI.

Восемь микросхем памяти стандарта GDDR5 производства Samsung и маркировкой K4G80325FB суммарно образуют 8 Гбайт памяти с шиной 256 бит. Данные чипы работают со скоростью 2020 МГц.

Тестирование

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

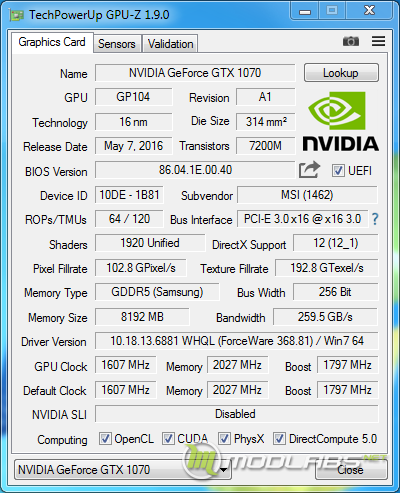

Видеокарта MSI GeForce GTX 1070 Gaming X обладает заводским разгоном, что поднимает ее производительность в сравнении с одноклассниками. Частота ядра повышена с 1506 МГц до 1607 МГц, а видеопамяти – с 2002 МГц до 2027 МГц. В процентном соотношении это составляет 7% и 1% соответственно. В играх и бенчмарках частота GPU динамически достигает 2012 МГц при напряжении 1.050 В, что автоматически делает новинку способной самой покорить рубеж в 2 ГГц!

 В режиме простоя вентиляторы выключаются, а температура держится на уровне 40-42*С.

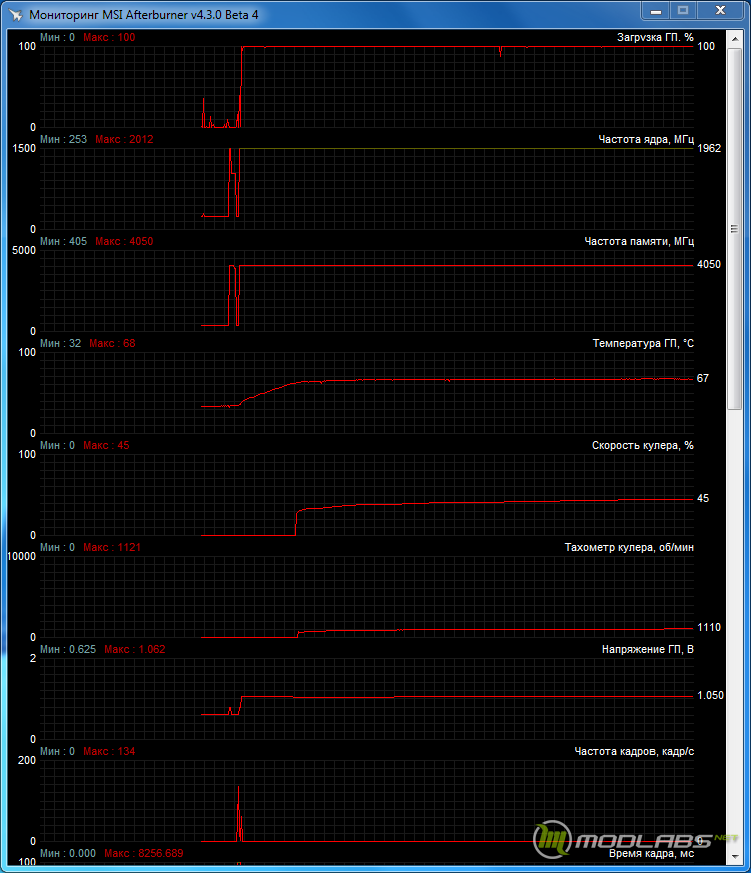

Пора посмотреть на температурные характеристики и скорость кулера. 10-минутный тест продемонстрировал, что температура графического процессора едва достигла 68*С при 1110 об/мин, что является отличным результатом!

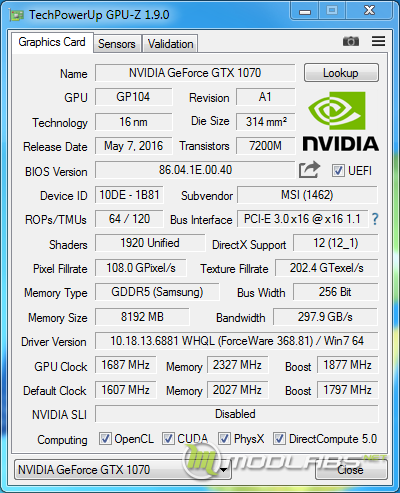

Несмотря на заводской разгон, посмотрим до сколько нам удастся повысить частоты в ручном режиме. После нескольких попыток MSI GeForce GTX 1070 Gaming X успешно смогла функционировать при 1687 МГц и 2327 МГц для частоты ядра и памяти соответственно. Разгон составил 5% и 15% для GPU и Memory. (Если вам требуются подсказки по утилитам для оверклокинга или другому специализированному ПО, задать их можно у нас в форуме или на cyberforum.ru)

В нагрузке температура графического процессора теперь составляет 71*С при скорости вращения вентиляторов 1260 об/мин. Система охлаждения продолжает очень успешно работать в автоматическом режиме.

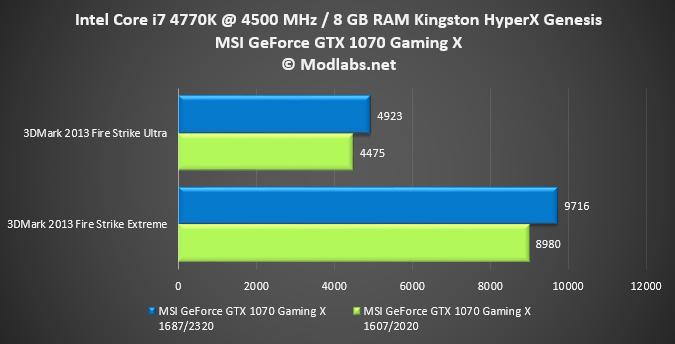

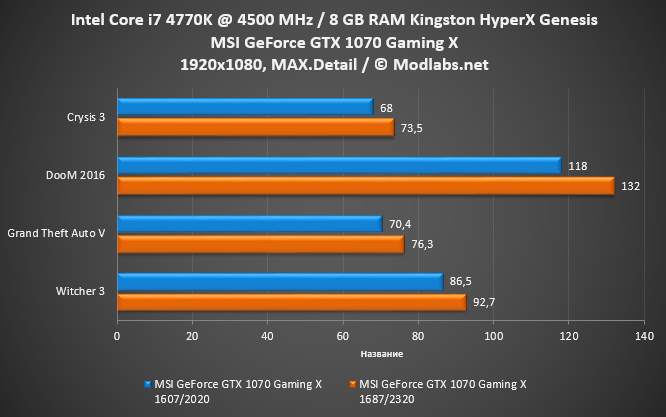

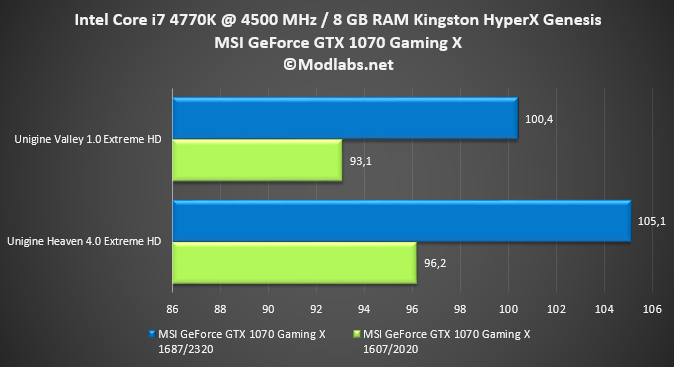

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

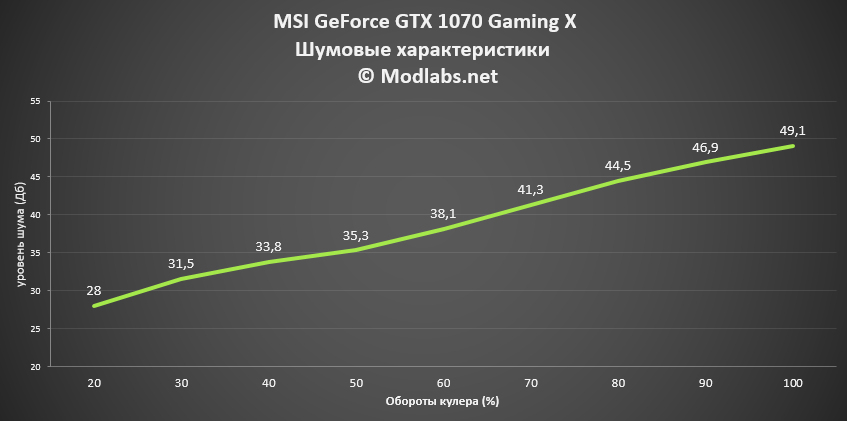

Посмотрим на шумовые показания во всем диапазоне работы кулера. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~ 30см, минимальной границей измерения шума является 26дБА, уровень шума в помещение равняется 28дБА, данные ниже 32дБА можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБА.

Назвать видеокарту MSI GeForce GTX 1070 Gaming X шумной практически невозможно. В автоматическом режиме вентиляторы едва раскручиваются до 1300 об/мин, что соответствует 54% или 36,7дБА. При подобных результатах новинка едва слышно даже при снятой крышки корпуса и близком расположении к ПК, а в закрытом – незаметной на фоне остальных комплектующих.

Заключение

Глядя на все вышеописанное, создается твердое убеждение в правильности выбора пути разработчиками по созданию MSI GeForce GTX 1070 Gaming X. Благодаря системе охлаждения, температуры графического ядра находятся в очень комфортных значения, при этом шум издаваемый картой не позволяет выделить ее на фоне типичного системного блока. Заводской разгон и приятные бонусы в виде фирменного ПО и зон подсветки только украшают видеокарту. Объединив все выше сказанное, высокий уровень производительности,  которого с лихвой достаточно для игр в разрешении не только FullHD, но 2К, модель MSI GeForce GTX 1070 Gaming X выглядит интересным выбором.

Камнем преткновения мжет послужить стоимость новинки, которая в российсокй рознице начинается от 33000 рублей, что согласитесь достаточно ощутимо, однако, не будем забывать, что модели в эталонном исполнении обладают ценником от 29500 рублей. За эту разницу мы получаем куда более интересную и качественную видеокарту, способную на большее.
